استاد گرامی جناب غزال

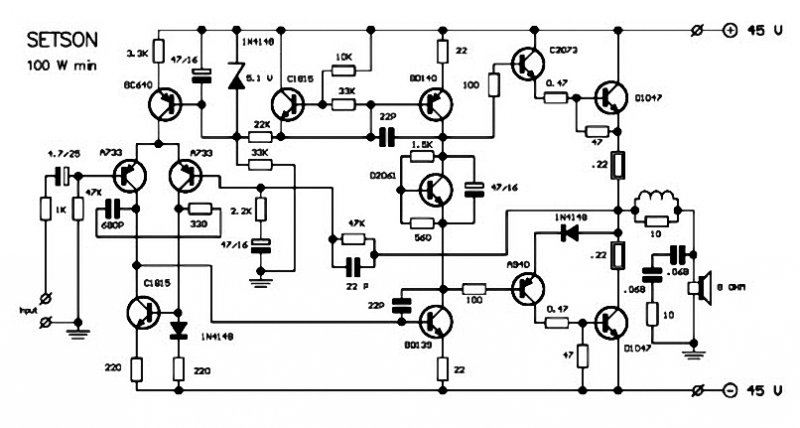

همانطور که خدمتتان عرض کردم من این مدار امپلی فایر رو مونتاژ کردم:
مشاهده فایل‌پیوست 82853

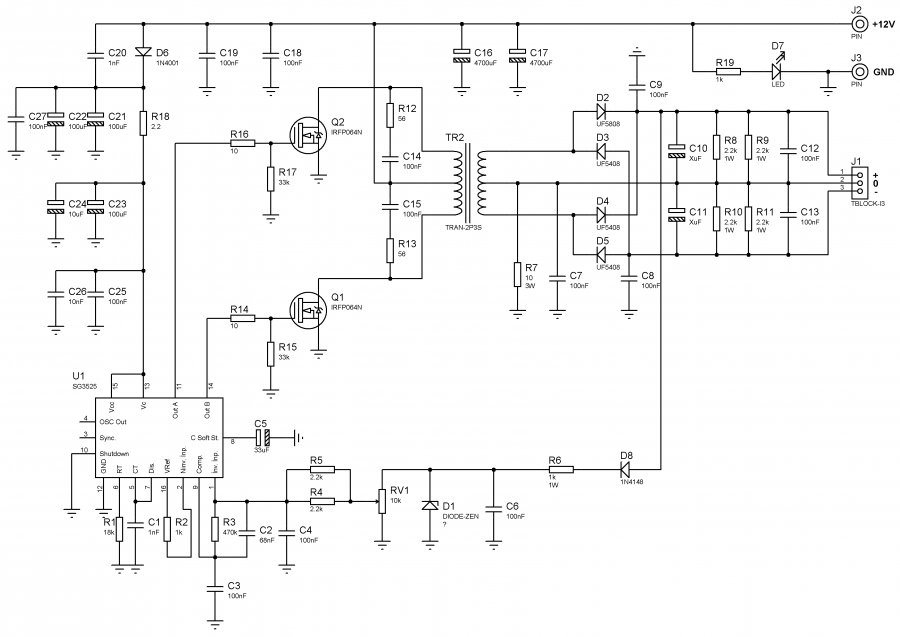

بعد برای اینکه بتوانم ولتاژ 40 ولت رو تامین کنم از مدار کانورتر زیر استفاده کردم که ولتاژ 12 ولت رو تا دوبل 60 ولت افزایش میده. لذا برای تامین ولتاژ ورودی مدار که 12 ولت است از پاور کامپیوتر استاده کردم که روی 12 ولت حدود 16 آمپر میده. البته من مدار رو روی 40 ولت تنظیم کردم.
مشاهده فایل‌پیوست 82854
با وصل کردن ولتاژ به مدار آمپلی بدون ورودی میزان نویز خیلی کم است اما وقتی ورودی (موبایل ) وصل میکنم یه نویزی شبیه صدا موتور به گوش میره . حتی وقتی که موزیک در حال پخش با صدای کم هست و با افزایش صدا دیگه اون صدای موتور بخه گوش نمی رسه.
کارهایی که انجام دادم:
1) استفاده از پری آمپلی فایر (که باز همون نویز وجود داشت )
2) برای ورودی از سیم شیلد استفاده کردم که بی نتیجه بود.
3) قرار دادن یک سلف در ورودی برق 12 ولت به مدار کانورتر که بی نتیجه بود
4) قرار دادن دو خازن 100 نانو در خروجی مدار کانورتر که تاثیر کمی داشت
5) دورکردن مدار آمپلیفایر از برد کانورتر که بی نتیجه بود
لازم به ذکر هست که pcb رو آمپلی فایر رو خودم با پروتئوس کشیدم ولی pcb کانورتر رو آماده داشتم.
