درخواست: کاهش نویز آمپلی فایر

[m-j]

سلام
باطری با هر منبع ولتاژ بالاتری قابل شارژه فقط یک مقاومت سری مناسب میخواد
ولی با ولتاژ 12 ولتی شارژ نمیشه یعنی خیلی طول میکشه

اگه منظور از شارژر 12 ولتی اینه که مخصوص باطری 12 ولتی است دراینصورت ولتاژش بالاتر از 12 ولته و مناسبه فقط یک مقاومت کوچک مانند لامپ اتومبیل باهاش سری کن که صدمه نبینه

اگه بالاتر از 12 ولت نیست یک شارژر دیگه ( 1 آمپر یا بالاتر ) باهاش سری کن
اگه شارژر دوم کمتر از 1 آمپره دراینصورت از مقاومت سری بزرگتر استفاده کن که جریان کم بشه و نسوزه

سپاس

سلام
نه استاد تنها یک اداپتور 12 ولت 1 آمپر هست . ولتاژش هم با ولت متر گرفتم تقریبا" 16 ولت دی سی بود
با این حساب آیا نیاز به مقاومت هست. اگر بلی مقاومت در حد اهم باشه یا کیلو اهم ؟؟
با تشکر



[غزال]

سلام
نه استاد تنها یک اداپتور 12 ولت 1 آمپر هست . ولتاژش هم با ولت متر گرفتم تقریبا" 16 ولت دی سی بود
با این حساب آیا نیاز به مقاومت هست. اگر بلی مقاومت در حد اهم باشه یا کیلو اهم ؟؟
با تشکر

سلام
چند اهم کافیه
عرض کردم لامپ ماشین چون با یک تیر دو هدف را زده اید هم آمپرمتره و هم محافظ باطری و شارژر

یعنی اگه باطری اتصال کوتاه هم باشه و یا بخواد جریان غیرعادی و زیاد هم بکشه آسیبی به شارژر وارد نمیشه و نیز بدون آمپرمتر نحوه تغییرات جریان شارژ هم قابل رویت میشه که جریان شارژ زیاده یا کم

اگر این موضوع که اعلام کردید ولتاژ شارژر 16 ولت است منظورتون اینه که درحالت بی باری 16 ولته دراینصورت ولتاژش کم است زیرا در بی باری ولتاژ ماکزیمم قابل اندازه گیری است و لذا ولتاژ موثر آن کمتر از 12 ولته با اینحال در زمان طولانی تر شارژ میکنه

سپاس



[خادم مقدم]

سلام
تو این دیتاشیت Rg یعنی چی؟ همون امپدانس ورودیه؟ یعنی امپدانس خروجی طبقه قبل باید با این عدد برابر شه؟
ضمنا بنده یه ترانس سه سر +-35 دارم جمعا 70 ولت که با خازن دیود باید حدود 100 ولتی بشه.آمپر دهیش بیش از 5 آمپر. آیا برا این آی سی مناسبه یا باید باز شه و تعداد ثانویش کمتر شه. ضمنا بارم 4 اهمیه.
در مورد جعبه دستگاه چه فلزاتی در اولویت هستند؟ مثلا شنیدم آلومینیوم خوب نیس. این جعبه های cd player قدیمی که تمام فلزند اگه ترانس توش جا بشه چطوره؟
سپاس
دیتاشیت stk4192 http://mkhaadem.persiangig.com/docum...I.pdf/download



[غزال]

سلام
تو این دیتاشیت Rg یعنی چی؟ همون امپدانس ورودیه؟ یعنی امپدانس خروجی طبقه قبل باید با این عدد برابر شه؟
ضمنا بنده یه ترانس سه سر +-35 دارم جمعا 70 ولت که با خازن دیود باید حدود 100 ولتی بشه.آمپر دهیش بیش از 5 آمپر. آیا برا این آی سی مناسبه یا باید باز شه و تعداد ثانویش کمتر شه. ضمنا بارم 4 اهمیه.
در مورد جعبه دستگاه چه فلزاتی در اولویت هستند؟ مثلا شنیدم آلومینیوم خوب نیس. این جعبه های cd player قدیمی که تمام فلزند اگه ترانس توش جا بشه چطوره؟
سپاس
دیتاشیت stk4192 http://mkhaadem.persiangig.com/docum...I.pdf/download

سلام

عزیزم طی پاسخ پیام خصوصی هم عرض کردم مطالب متفرقه و خارج از این تاپیک را را در بخش مربوطه مطرح فرمایید
معذالک با توجه به پست قبلی که فرمودید

دقیقا منظور بنده همین بود . خیلی ممنون که پاسخ دادین.
البته بنده بیکار نموندم و دنبالش رفتم.حلقه زمین (برق) - ویکی‌پدیا، دانشنامهٔ آزاد

و با توجه به اینکه مدار مورد اشاره شما را در سایت اعلامی مطالعه کردم
لذا RG در آن معرف مقاومت زمین یا مقاومت ارت یا گراند است که اگر مشترکا از یک ارت برای دو ژنراتور استفاده شود بواسطا مقاومت مشترک همان اتفاقی می افتد که عرض کرده ام

درخصوص ترانس مورد نظر اگر قادر به تامین 5 آمپر باشه باید حدود 400 واتی باشه ولی ترانس موجود در تصاویر شما در این حد و انداژه نیست

ولی بنظر میرسه حدود 100 واته و از حیث توان برای STK با قدرت متوسط مناسبه
اما ولتاژش باید متناسب با ولتاژ ترانس باشه که بستگی به STK انمتخابی داره

برای رادیاتور هم من حیث المجموع آلمینیوم خوبه
البته کوپل کردن رادیاتور به تخته و چوب صحیح نیست

و قاب فلزی مطروحه هم خوبه

سپاس

​



[خادم مقدم]

سلام
با توجه به اینکه مدار مورد اشاره شما را در سایت اعلامی مطالعه کردم
لذا RG در آن معرف مقاومت زمین یا سیم ارت است که ااگر مشترکا از یک ارت برای دو ژنراتور استفاده شود بواسطا مقاومت مشترک همان اتفاقی می افتد که عرض کرده ام

درخصوص ترانس مورد نظر اگر قادر به تامین 5 آمپر باشه باید حدود 400 واتی باشه ولی ترانس موجود در تصاویر در این حد و انداژه نیست

ولی بنظر میرسه حدود 100 واته و از حیث توان برای STK با قدرت متوسط مناسبه
اما ولتاژش باید متناسب با ولتاژ ترانس باشه

​

عرض ارادت
ممنون از پاسختون ولی این دو مورد بنده گمراهتون کردم که پوزش می خواهم.
با توجه به پست های قبلی که گفتید آمپ قبلی پر از مشکله و منبع نویزه و این که گفتید مشکلات اساسی داره تصمیم گرفتم با این STK4192II از صفر شروع کنم. بنا بر این وقت با ارزش شما رو با اون مدار خراب و بی ارزش بیشتر نمیگیرم. و از تجربیات اون مدار در این مدار استفاده میکنم . فقط چند تا مشکل دارم.

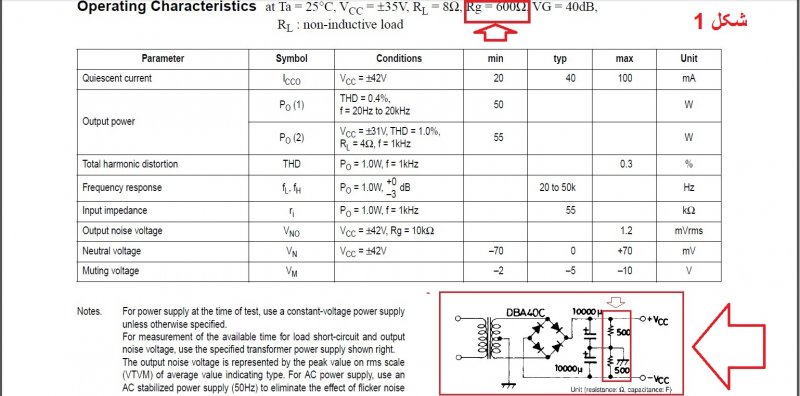

اول این که منظورم از RG مقدار مندرج در دیتاشیت لینک شده پست قبل بود که اینجا تصویرش رو میذارم. شکل 1
دوم این که ترانس مذکور غیر از ترانس شکل است و با خروجی 35± سه سر جمعا 70 ولت با آمپر خروجی بالاتر از 3 آمپر که با دیود و خازن *1.4 میشود 98 ولت یا 49±.شکل 3

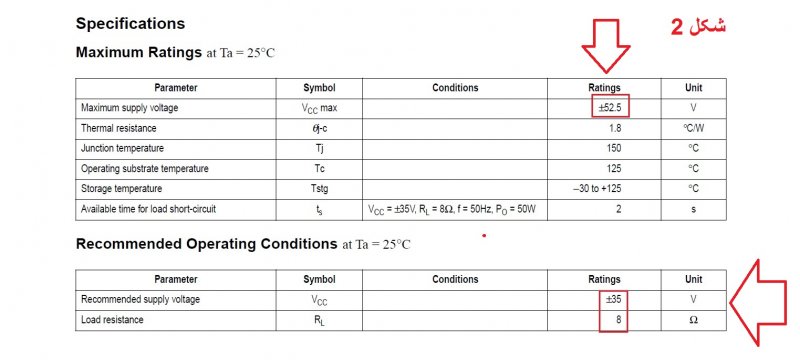

با توجه به مندرجات شکل زیر مربوط به دیتاشیت قطعه ایا این ترانس قابل استفاده در این STK است.(ما باید برا ترانس ولتاژ AC رو مد نظر بگیریم یا DC) ? آگه مناسب نیس راهکار مناسب ساختنش چیه چون نتونستم هسته هاشو برا بازپیچی باز کنم. شکل2
و این که اون دو مقاومت 500 اهم که در POWER SUPPLY پیشنهادی دیتاشیت ایجاد شده برا چیه؟ خودش ایجاد نویز نمیکنه؟ شکل 1
با تشکر از شما



[غزال]

عرض ارادت
ممنون از پاسختون ولی این دو مورد بنده گمراهتون کردم که پوزش می خواهم.
با توجه به پست های قبلی که گفتید آمپ قبلی پر از مشکله و منبع نویزه و این که گفتید مشکلات اساسی داره تصمیم گرفتم با این STK4192II از صفر شروع کنم. بنا بر این وقت با ارزش شما رو با اون مدار خراب و بی ارزش بیشتر نمیگیرم. و از تجربیات اون مدار در این مدار استفاده میکنم . فقط چند تا مشکل دارم.
اول این که منظورم از RG مقدار مندرج در دیتاشیت لینک شده پست قبل بود که اینجا تصویرش رو میذارم. شکل 1
دوم این که ترانس مذکور غیر از ترانس شکل است و با خروجی 35± سه سر جمعا 70 ولت با آمپر خروجی بالاتر از 3 آمپر که با دیود و خازن *1.4 میشود 98 ولت یا 49±.شکل 3
با توجه به مندرجات شکل زیر مربوط به دیتاشیت قطعه ایا این ترانس قابل استفاده در این STK است.(ما باید برا ترانس ولتاژ AC رو مد نظر بگیریم یا DC) ? آگه مناسب نیس راهکار مناسب ساختنش چیه چون نتونستم هسته هاشو برا بازپیچی باز کنم. شکل2
و این که اون دو مقاومت 500 اهم که در POWER SUPPLY پیشنهادی دیتاشیت ایجاد شده برا چیه؟ خودش ایجاد نویز نمیکنه؟ شکل 1
با تشکر از شما
مشاهده فایل‌پیوست 83060
مشاهده فایل‌پیوست 83061

سلام

درخصوص rg با توجه به پیام خصوصی شما و پست مربوطه مدار مورد اشاره سایتی که معرفی کردید مطالعه و باوجود عدم ارتباط با موضوع پاسخ مختصری تقدیم کردم
اما rg در مورد جدید و هدف دیتاشیت با توجه به مطالعه مختصر آن که اثری از rg در مدار نمونه دیتاشیت ندیدم لذا اگر اینگونه باشد و معرف مقاومت واقعی نباشد اطلاع قبلی دقیقی ندارم و مستلزم بررسی و مطالعه دقیق دیتاشیت است که اگر مجال و درکی حاصل شود نتیجه را تقدیم میکنم
ولی بابت مونتاژ نیازی به آن ندارید

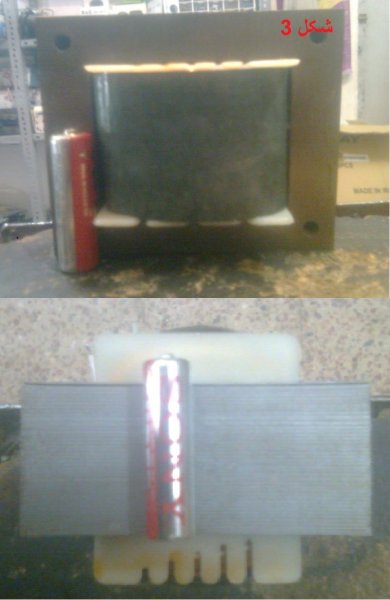

درخصوص ترانس و با توجه به تصویر آن که همراه با باطری قلمی ارسال فرمودید حدود 100 وات بنظر میرسد و برای STK مورد اشاره شما از نظر قدرت مناسبه ولی ولتاژ موثر 35 ولتی آن که ماکزیمم ولتاژ 50 ولت خواهد داشت و با توجه به حداکثر تحمل stk که 52 ولت است مناسب نیست

و لذا اگر قادر به تعویض و یا تهیه ترانس با ولتاژ 26 ولت نیستید دو راه زیر را پیشنهاد میکنم

1- از مدار تثبیت کننده ولتاز استفاده کنید که دراینصورت تغذیه بسیار ایده آلی با ولتاژ 35 ولت ثابت خواهد شد

2- بدون باز کردن هسته ترانس میتوانید سیم مربوطه برای ولتاژ دلخواه را پیدا کرده و استفاده کنید که در صورت نیاز تقدیم میکنم ( منوط به تصمیم نهایی شماست )

اما ازآنجاکه مترصد تطبیق شانسی پری آمپیفایر هستید اگرچه کیفیت آمپلیفایر قابل پیش بینی است و تضمین میکنم ولی درصورت نیاز به پری آمپلیفایر با احتمال زیاد راضی کننده نخواهد شد و باز هم همان روش بسیار ارزانی که از هر حیث ازجمله فیزیک و ظاهر دستگاه و صرف وقت و تطبیق امپدانس و غیره و غیره قابل قیاس با تصمیم فعلی شما نخواهد بود و مکررا اعلام کردم مجددا توصیه میکنم

و نیز تاکید میکنم لااقل مدار کاملی شامل پری تهیه کنید تا کیفیت مطلوب و تضمینی حاصل شود

و با این وجود اتخاذ تصمیم و مسئولیت کیفیت نتیجه روش فعلی بعهده شما

سپاس



[خادم مقدم]

با سلام
در پاسخ استاد باید بگم راه حل تثبیت ولتاژ با استفاده از مدار رگولاتور بسیار ایده خوب و عملی است و با یه تیر سه نشان میزنیم که علاوه بر ایجاد ولتاژ مناسب مدار و حذف نویز تغذیه با ترانس موجود منبع ولتاژ در صورت کشیده جریان بالا هم توانایی ارائه ولتاژ مورد نظر رو خواهد داشت.k:
اما دو مسئله پیش میاد
1. با توجه به ولتاژ مولد و توان مدار اتلاف حرارتی زیادی در عناصر قدرت چنین مداری پیش بینی میشه.
2.بنده چنین مداری (که معمولا با ترکیب آپ امپ ، زینر و BJT یا MOSFET موجود در بازار هست ) ندارم. اگه شما دسترسی به مدار مطمئنی دارید که در اختیار بنده قرار بدید عالی میشه.:202:
ضمنا بنده اصلا قصد استفاده از اجزا مدار قبلی از قبیل پری و... رو ندارم فقط تجربه های مدار قبل برام کافیه.
در مورد فیزیک دستگاه هم تمام سعیمو میکنم.
پری مناسب برا این آی سی که باید با میکسر مچ بشه پس فقط میمونه میکسر که باید به بهترین وجه طراحی بشه تا کیفیت عالی مدارو تضعیف نکنه.
شما چی پیشنهاد میکنید. یه نمونه معرفی میکنید.تقویت کننده های ابزار دقیق یا سری آیسی های مخصوص پری که احتمالا با آی سی های آمپلی هم مچ میشه چطوره؟
با تشکر



[غزال]

با سلام
در پاسخ استاد باید بگم راه حل تثبیت ولتاژ با استفاده از مدار رگولاتور بسیار ایده خوب و عملی است و با یه تیر سه نشان میزنیم که علاوه بر ایجاد ولتاژ مناسب مدار و حذف نویز تغذیه با ترانس موجود منبع ولتاژ در صورت کشیده جریان بالا هم توانایی ارائه ولتاژ مورد نظر رو خواهد داشت.k:
اما دو مسئله پیش میاد
1. با توجه به ولتاژ مولد و توان مدار اتلاف حرارتی زیادی در عناصر قدرت چنین مداری پیش بینی میشه.
2.بنده چنین مداری (که معمولا با ترکیب آپ امپ ، زینر و BJT یا MOSFET موجود در بازار هست ) ندارم. اگه شما دسترسی به مدار مطمئنی دارید که در اختیار بنده قرار بدید عالی میشه.:202:
ضمنا بنده اصلا قصد استفاده از اجزا مدار قبلی از قبیل پری و... رو ندارم فقط تجربه های مدار قبل برام کافیه.
در مورد فیزیک دستگاه هم تمام سعیمو میکنم.
پری مناسب برا این آی سی که باید با میکسر مچ بشه پس فقط میمونه میکسر که باید به بهترین وجه طراحی بشه تا کیفیت عالی مدارو تضعیف نکنه.
شما چی پیشنهاد میکنید. یه نمونه معرفی میکنید.تقویت کننده های ابزار دقیق یا سری آیسی های مخصوص پری که احتمالا با آی سی های آمپلی هم مچ میشه چطوره؟
با تشکر

سلام

پس یا علی
تا هر اندازه که دوست داری از تاپیک زیر استفاده کن و از ساده ترین تثبیت کننده تا کاملترین تغذیه را از این تاپیک انتخاب کن و همراه با فراگیری تحلیل آن بساز

http://www.irantk.ir/showthread.php?t=37235&p=195515&viewfull=1#post195515

بنظر من مدار ابتدایی پست 2 تاپیک فوق (بدون آی سی ) کافیه ولی هرچی دلت بخواد میتونی کاملترش کنی
ضمنا یک ترانزیستور صنعتی حدود 150 ولت و 30 آمپر بجای 2n3055 استفاده کن

خیلی برات مفیده و با علاقه ای که داری دید تازه ای پیدا میکنی ببینم چکار میکنی

مراحل ساخت و سوالات و مشکلات این تثبیت کننده را در همون تاپیک فوق مطرح کن که یک الگوی عملی هم به آن اضافه شود.

سپاس



[m-j]

سلام

مطابق معمول موارد خوبی را توجه و مطرح فرمودید
1- فرمودید بدون ورودی نویز نداره
آیا با ورودی و ولوم صفر هم نویز نداره ؟

2- آیا با ورودی خاصی مثلا فقط با موبایل نویز داره یا با هر ورودی و هر سیگنالی

3- چگونه ورودی را به آمپلیفایر مرتبط میکنید آیا مدار واسطه ای بین ورودی آمپلیفایر و سیگنال وجود داره یا نه

4- با باطری اتومبیل ( و یا باطری موتور سیکلت و امثالهم ) در همان مکان و با همان شرایط تست کنید که مشخص بشه منبع نویز ، مرتبط با پاور است یا موارد دیگر

تصور میکنم ایرادی نداره و فقط با موبایل این نویز را دارید که طبیعی است زیرا موبایل فرکانسهایی بخصوص در زمان دریافت پیامک و تماس منتشر میکنه که در نزدیکی آمپلیفایرها خرابکاری میکنه بطوریکه اگر موبایل همراه مجری های تلویزیونی و رادیویی غیره باشه خودش متوجه نمیشه ولی روی آنتن میره و بینندگان و مخاطبان میشنون

سلام به استاد گرامی جناب غزال
امروز فرصت پیدا کردم تا موارد خواسته شده را تست و نتیجه رو اعلام کنم که به شرح زیر می باشد:
1) استاد من به ورودی مدار آمپلی فایر یک ترمینال وصل کردم و برای اینکه یک منبع صوتی برای تست به اون وصل کنم از یک سیم که یک سرش آزاد و سر دیگرش دارای فیش مادگی RCA است استفاده کردم .
در حالتی که سیم به سوکت ورودی وصل نیست نویز کم هست
اما وقتی سیم رو به ورودی سوکت وصل میکنم ( حتی اگر سر مادگی اش به منبع صوتی وصل هم نباشد ) اون صدا موتور گازی تو خروجی میاد .
پس نتیجه گرفتم منبع صوتی در ایجاد نویز دخیل نیست

بعد اومدم تو ورودی یک ولوم قرار دادم با صفر کردن ولوم ( وصل ورودی به زمین مدار) نویز وجود داره .

2) با منابع صوتی دیگر مثل سی دی من و MP3 پلیر تست شده که به همان صورت بود.
3) همانطور که قبلا" هم عرض کردم هم با پری و هم بدون پری این مشکل وجود دارد
4) استاد اون باتری رو نتونستم راه بیاندازم چون باتریه خراب شده بود و من تصور میکردم سالم هست لذا یک آداپتور 12 ولت 1 آمپری که داشتم رو به ورودی کانورتر زدم و آمپلی فایر رو روشن کردم نویز خیلی کمتر بود.
البته امروز رفتم دو تا پاور خراب خریدم و تعمیرشون کردم و با هر دوی آنها تست کردم اما همون جوری بود.

لذا دارم به این حرف شما میرسم که تغذیه سوئیچینگ به درد آمپلی فایر نمی خوره و من هم می خوام از خیرش بگذرم و با همون ترانس راه اندازیش کنم.
با تشکر .



[غزال]

سلام به استاد گرامی جناب غزال
امروز فرصت پیدا کردم تا موارد خواسته شده را تست و نتیجه رو اعلام کنم که به شرح زیر می باشد:
1) استاد من به ورودی مدار آمپلی فایر یک ترمینال وصل کردم و برای اینکه یک منبع صوتی برای تست به اون وصل کنم از یک سیم که یک سرش آزاد و سر دیگرش دارای فیش مادگی RCA است استفاده کردم .
در حالتی که سیم به سوکت ورودی وصل نیست نویز کم هست
اما وقتی سیم رو به ورودی سوکت وصل میکنم ( حتی اگر سر مادگی اش به منبع صوتی وصل هم نباشد ) اون صدا موتور گازی تو خروجی میاد .
پس نتیجه گرفتم منبع صوتی در ایجاد نویز دخیل نیست

بعد اومدم تو ورودی یک ولوم قرار دادم با صفر کردن ولوم ( وصل ورودی به زمین مدار) نویز وجود داره .

2) با منابع صوتی دیگر مثل سی دی من و MP3 پلیر تست شده که به همان صورت بود.
3) همانطور که قبلا" هم عرض کردم هم با پری و هم بدون پری این مشکل وجود دارد
4) استاد اون باتری رو نتونستم راه بیاندازم چون باتریه خراب شده بود و من تصور میکردم سالم هست لذا یک آداپتور 12 ولت 1 آمپری که داشتم رو به ورودی کانورتر زدم و آمپلی فایر رو روشن کردم نویز خیلی کمتر بود.
البته امروز رفتم دو تا پاور خراب خریدم و تعمیرشون کردم و با هر دوی آنها تست کردم اما همون جوری بود.

لذا دارم به این حرف شما میرسم که تغذیه سوئیچینگ به درد آمپلی فایر نمی خوره و من هم می خوام از خیرش بگذرم و با همون ترانس راه اندازیش کنم.
با تشکر .

سلام

بنابه آزمایشاتی که انجام دادید قطعا سوئیچینگ تغذیه شما ( اینورتر یا پاور یا هردو ) فضا و محیط شما را بشدت آلوده و مملو از نویز میکنه

برای شفافیت موضوع حتی المقدور آمپلیفیر را از اینورتر و پاور دور کنید یک متر سیم شیلد را به ورودی آمپلیفایر متصل کنید بطوریکه چند سانت انتهای آنرا خارج از شیلد باشد و انتهای سیم را به شیلد اتصال کوتاه کنید که درواقع چند سانت انتهایی نقش آنتن را ایفا کند

حالا با عایقی مانند چوب انتهای بدون شیلد سیم را به پاور و اینورتر نزدیک و دور کنید تا منبع اصلی را پیدا کنید ( اگر عایق سیم را با دست بگیرید نویز شدیدی به آن وارد میشه و موجب گمراهی شما میشه )

برای کاهش این نویز باید سیم تغذیه را هم شیلد کنید ولی اگه کل اینورتر و پاور را در 10 بشکه شیلد کنید کاهش پیدا میکنه ولی بازم خودشو میرسونه چون این نویزی که فرمودید خیلی ولد زنا و بی پدر و مادره و با این حرفها خفه نمیشه

سپاس
