کاهش دلخواه ولتاژ ترانس بدون باز کردن هسته

[habbib]

با درود
لطفعا تصویرو نگاه کنید
http://up-is.ir/up93/p2/140871456710351.png

شرمنده مرحله 5 اشتباهی رخ داده 19 دور نمیباشد
مرحله 5 و مرحله 3 کاملا مثل هم هستند



[غزال]

با درود
لطفعا تصویرو نگاه کنید
http://up-is.ir/up93/p2/140871456710351.png

شرمنده مرحله 5 اشتباهی رخ داده 19 دور نمیباشد
مرحله 5 و مرحله 3 کاملا مثل هم هستند

سلام

عزیزم گزارش را بنحوی تنظیم کن که نیاز به تحقیق و جستجو نداشته باشم که منظور شما چیه؟
گزارش باید شفاف و مبسوط باشه

مرحله 5 اشتباهی رخ داده یعنی اول جستجو کن ببین مرحله 5 چی بوده تا بفهمی منظورم چیه

لااقل پستی که منظورت از مرحله 5 را مشخص میکنه معرفی میفرمودید
شاید مرحله 5 در شکل خودتان مورد نظره

در هر صورت چه اشتباهی شده
من مثال زدم و قرار نبوده تعداد دور ترانس شما دقیقا مشابه مثال من باشه

تعداد دور سیم پیچ اولیه باید بیشتر از این تعداد باشه و لذا صحیح نیست
پایه هایی که در مدار مصرف نشده و در ترانس مشخص کردید اعلام کنید

کدوم پایه به 310 ولت (خازن بزرگ تغذیه ) متصل شده و کدوم پایه به درین فت اوت پوت

چرا سیم پیچ مرحله 3 و 5 در شکل های شما فقط یک سر داره سر دیگر سیم پیچ چی شده ؟

ضمنا منظور شما از پشت و جلوی ترانس چیه ؟

سپاس



[habbib]

با سلام
گرامی : شرح رو گذاشته بودم ولی حذف شده

مرحله 3 و5 سیم پیچ نیست یه نوار یا عایقی کلفته ، همانطور که کشیدم از یه سمت به پاییه 2 و سمت دیگه تا وسط ادامه داره و مجدد نوار چسب .
مراحل 3 و5 هم کاملا شبیه هم هستند (اون کلمه 19 دور ) " که زیرمرحله 5 ذکر شده اشتباه تایپ شده) همین

تعداد دور سیم پیچ هم دقیقا درسته استاد " محاله اشتباهی کرده باشم ( البته شاید هم به این دلیله)؟ من یک دایره کامل رو یک دور حساب میکنم .:32000000:

پاییه وسط که در مرحله 2 و مرحله آخری ذکر نمودم، پایه ای هست جهت برقراری اتصال، برای سیم پیچ در هر دو مرحله که هر دو نیز 19 دور میباشند و در ظمن اتصالی هم به مدار ندارند



[habbib]

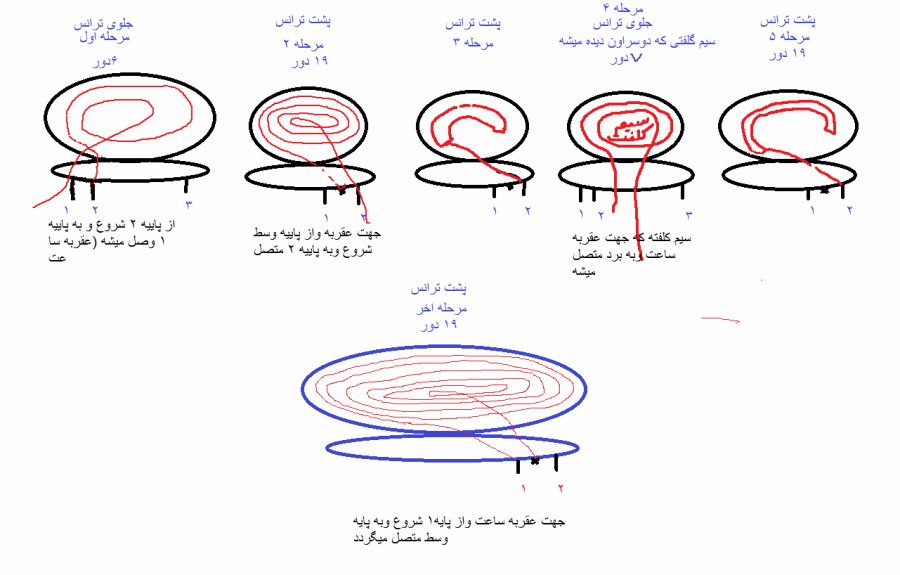

مشاهده فایل‌پیوست 97491
سلام

عزیزم گزارش را بنحوی تنظیم کن که نیاز به تحقیق و جستجو نداشته باشم که منظور شما چیه؟
گزارش باید شفاف و مبسوط باشه

مرحله 5 اشتباهی رخ داده یعنی اول جستجو کن ببین مرحله 5 چی بوده تا بفهمی منظورم چیه

لااقل پستی که منظورت از مرحله 5 را مشخص میکنه معرفی میفرمودید
شاید مرحله 5 در شکل خودتان مورد نظره

در هر صورت چه اشتباهی شده
من مثال زدم و قرار نبوده تعداد دور ترانس شما دقیقا مشابه مثال من باشه

تعداد دور سیم پیچ اولیه باید بیشتر از این تعداد باشه و لذا صحیح نیست
پایه هایی که در مدار مصرف نشده و در ترانس مشخص کردید اعلام کنید

کدوم پایه به 310 ولت (خازن بزرگ تغذیه ) متصل شده و کدوم پایه به درین فت اوت پوت

چرا سیم پیچ مرحله 3 و 5 در شکل های شما فقط یک سر داره سر دیگر سیم پیچ چی شده ؟

ضمنا منظور شما از پشت و جلوی ترانس چیه ؟

سپاس

سلام
استاد عذرخواهی مرا بپذیر، از آنجایی که بنده تعمیرکار نیستم با اصطلاحات نیز آشنا نیستم" لذا از چشم خود موظوعات را بیان میکنم ببخشید
منظور از پشت وجلوی ترانس :
جلوی ترانس از دید بنده، طبق تصویر در پست 38 http://up-is.ir/up93/p2/140831081375581.jpg
( تصویر 1) قسمتی که 2 سیم کلفت بیرون آمده
پشت ترانس هم طبق تصویر در پست 38 ( تصویر 2) http://up-is.ir/up93/p2/140831081399422.jpg

کدوم پایه به 310 ولت (خازن بزرگ تغذیه ) متصل شده

از پشت ترانس پایه شماره 2 به یکی از پایه های خازن متصل میباشد
همونطور که مشاهده میکنید در مرحله 2 ومرحله آخر سیم پیچها از طریق پایه وسط به هم متصلند
درین فت اوت پوت هم نمیدونم چیه و کدومه



[غزال]

سلام
استاد عذرخواهی مرا بپذیر، از آنجایی که بنده تعمیرکار نیستم با اصطلاحات نیز آشنا نیستم" لذا از چشم خود موظوعات را بیان میکنم ببخشید
منظور از پشت وجلوی ترانس :
جلوی ترانس از دید بنده، طبق تصویر در پست 38 http://up-is.ir/up93/p2/140831081375581.jpg
( تصویر 1) قسمتی که 2 سیم کلفت بیرون آمده
پشت ترانس هم طبق تصویر در پست 38 ( تصویر 2) http://up-is.ir/up93/p2/140831081399422.jpg

از پشت ترانس پایه شماره 2 به یکی از پایه های خازن متصل میباشد
همونطور که مشاهده میکنید در مرحله 2 ومرحله آخر سیم پیچها از طریق پایه وسط به هم متصلند
درین فت اوت پوت هم نمیدونم چیه و کدومه

سلام

اون دو نواری که در مرحله 3 و5 مشخص کردی کنار بگذار و حذف کن فقط برای حذف نویزه

سیم پیچ اولیه 38 دوره که یک سر آن پایه 2 که به خازن بزرگ متصل شده و سر دیگر آن که پایه 1 است و قطعا به فت اوت پوت متصل شده ( پایه 1 را تعقیب کن ببین همینطوره

دراینصورت باید فقط 38 دور برای اولیه بپیچی و لذا نیازی نیست که دو تا 19 دور بپیچی

سیم پیچ 6 دور هم برای تغذیه آی سی است

خروجی 24 ولت تغذیه همون سیم پیچ کلفته که تا اینجا باید بصورت فوق و شبیه قبلی بپیچی

تنها موردی که اضافه میشه باید 7 دور سیم به 7 دور فوق اضافه کنی و انتهاش فعلا آزاد باشه


بعبارت دیگر درواقع بجای 7 دور باید 14 دور بپیچی و سر وسطش که 7 دوره مشابه ترانس قبلی به محل قبلی خودش متصل میشه فقط یک سر آزاد می مونه

دو نوار مرحله 3 و 5 هم نمیخواد

بعبارت دیگرتر
باید 3 تا سیم پیچ بپیچی
الف- 38 دور
ب - 6 دور
ج- 14 دور با سر وسط
که ابتدای آن و سر وسطش به محل قبلی 7 دور قبلی متصل میشه و انتهاش فعلا آزاد باشه

وقتی آماده کردی نصب کن ببین 24 ولت را مانند ترانس سابق داری یا نه و فعلا به سیم آزاد کاری نداریم

سپاس



[habbib]

سلام

اون دو نواری که در مرحله 3 و5 مشخص کردی کنار بگذار و حذف کن فقط برای حذف نویزه

سیم پیچ اولیه 38 دوره که یک سر آن پایه 2 که به خازن بزرگ متصل شده و سر دیگر آن که پایه 1 است و قطعا به فت اوت پوت متصل شده ( پایه 1 را تعقیب کن ببین همینطوره

دراینصورت باید فقط 38 دور برای اولیه بپیچی و لذا نیازی نیست که دو تا 19 دور بپیچی

سیم پیچ 6 دور هم برای تغذیه آی سی است

خروجی 24 ولت تغذیه همون سیم پیچ کلفته که تا اینجا باید بصورت فوق و شبیه قبلی بپیچی

تنها موردی که اضافه میشه باید 7 دور سیم به 7 دور فوق اضافه کنی و انتهاش فعلا آزاد باشه


بعبارت دیگر درواقع بجای 7 دور باید 14 دور بپیچی و سر وسطش که 7 دوره مشابه ترانس قبلی به محل قبلی خودش متصل میشه فقط یک سر آزاد می مونه

دو نوار مرحله 3 و 5 هم نمیخواد

بعبارت دیگرتر
باید 3 تا سیم پیچ بپیچی
الف- 38 دور
ب - 6 دور
ج- 14 دور با سر وسط
که ابتدای آن و سر وسطش به محل قبلی 7 دور قبلی متصل میشه و انتهاش فعلا آزاد باشه

وقتی آماده کردی نصب کن ببین 24 ولت را مانند ترانس سابق داری یا نه و فعلا به سیم آزاد کاری نداریم

سپاس

نوووکرتم اوستا ​

1- اوکی" هر دو نوارو حذف میکنم
2- همانطور که عرض کردم

فت اوت پوت نمیدونم چیه !!! ولی پشت ترانس ​

پاییه 2​

به خازن و دیگری ( ​

پایه 1 ) ابتدا به یک سردیود وبعد هم به پاییه وسط ترانزیستور که به هیت سینگ وصله ختم میشه ( دیودی که گفتم سر دیگر آن به پاییه 2 وصله) 38 دور هم چشم خواهم پیچید.

3-

سیم پیچ 6 دور هم به جای خود

​

4-خروجی 24 ولت سیم پیچ کلفته رو 14 دور میپیچم .7 دور که پیچیدم جای قبلی لحیم میکنم مجدد 7 دور دیگه وسر خروجی رو آزاد میگذارم
(بعد از 7دور قیچی نمیکنم یعنی ابتدا لحیم و بعد 7 دور مجدد در همان جهت)

استاد حالا یه سوال ؟:dubbio00: واسه سیم 24 ولت کلفت که همراه با روکشی کلفتتر از خودشه ( چه سیمی جایگذین کنم )؟
آیا میتونم از اون چند رشته سیمی که از ترانس پاور بیرون اومده http://up-is.ir/up93/p2/140853552723621.jpg استفاده کنم ؟ با توجه به اینکه کمی نازکتر و بدون روکشه؟ یا 2 رشته از اونو قرار بدم .
در کل شما نظرت چیه چی پیشنهاد میدی ؟



[habbib]

درود
استاد یه چیز دیگه رو فراموش کردم
آیا جریان یا ولتاژ هم قابل تقویته ؟ در این مدار امکانش هست؟



[غزال]

نوووکرتم اوستا ​

1- اوکی" هر دو نوارو حذف میکنم
2- همانطور که عرض کردم

فت اوت پوت نمیدونم چیه !!! ولی پشت ترانس ​

پاییه 2​

به خازن و دیگری ( ​

پایه 1 ) ابتدا به یک سردیود وبعد هم به پاییه وسط ترانزیستور که به هیت سینگ وصله ختم میشه ( دیودی که گفتم سر دیگر آن به پاییه 2 وصله) 38 دور هم چشم خواهم پیچید.

3-

سیم پیچ 6 دور هم به جای خود

​

4-خروجی 24 ولت سیم پیچ کلفته رو 14 دور میپیچم .7 دور که پیچیدم جای قبلی لحیم میکنم مجدد 7 دور دیگه وسر خروجی رو آزاد میگذارم
(بعد از 7دور قیچی نمیکنم یعنی ابتدا لحیم و بعد 7 دور مجدد در همان جهت)

استاد حالا یه سوال ؟:dubbio00: واسه سیم 24 ولت کلفت که همراه با روکشی کلفتتر از خودشه ( چه سیمی جایگذین کنم )؟
آیا میتونم از اون چند رشته سیمی که از ترانس پاور بیرون اومده http://up-is.ir/up93/p2/140853552723621.jpg استفاده کنم ؟ با توجه به اینکه کمی نازکتر و بدون روکشه؟ یا 2 رشته از اونو قرار بدم .
در کل شما نظرت چیه چی پیشنهاد میدی ؟

سلام
در ترانس سیم بدون روکش نداریم اون که فرمودی روکش نداره روکشش شارلاکه
از هر سیم شارلاکداری میتونی استفاده کنی و اگه سیم نازک مربوط به هر ترانسی داری میتونی چند لا یا چند رشته استفاده کنی که بهتر هم هست

یعنی مثلا 3 رشته یا 4 رشته نازک کنار هم بعنوان یک رشته کلفت استفاده کن هرچقدر راه میده تعداد سیم ها بیشتر باشه
فقط نمیتونی از سیم لخت استفاده کنی یعنی اگر سیم های اهم متر را روی بخشی از سیم مثلا به فاصله 5 سانتیمتری متصل کنی باید مقاومتش بینهایت باشه

گزارش اخیرت کامل و شفاف بود ممنونم

اگه در ترانسی ولتاژ بالاتر بخوای میشه ولی جریانش کمتر میشه
اگه جریان زیادتر بخوای میشه ولی ولتاژ کمتری میده
یعنی در ترانس ولتاژ × جریان همیشه ثابته

سپاس



[habbib]

درود
حقیر هم از شما بینهایت سپاسگذارم
تا بعد " اطلاع رسانی خواهم کرد
باز هم یه دنیا ممنون​



[habbib]

استاد گرامی سلام
گزارش کارهای انجام شده بدین قراره :

​

طبق فرمایشات عالی کارها رو انجام دادم . 1- ابتدا اولیه رو 38دور پیچیدم" حدود 15 سانت هم سیم اضافه زد که قیچی ولحیم کردم

2- بعد از نوار عایق " ثانویه رو 7 دور پیچیدم ویک سر رو بیرون کشیدم . مجدد 3 دور دیگه ویک سر رو بیرون اوردم ودر آخر هم سه دور دیگه و انتهای سیم رو بیرون کشیدم
ورودی ثانویه رو به جای خود که همون 2 سر ترانزیستور میباشد متصل کردم" همچنین خروجی رو هم به جای خود " یعنی بدنه در قسمت خروجی 24 ولت وصل کردم

در آخر سیم نازک که مربوط به آیسی میشد رو هم 6 دور پیچیدم
و نتیجه کار تا به اینجا
در قسمت خروجی 24 ولت ولتاژ متغیره "یعنی اهم متر 18" 19" و 23 رو نشون میده یه لامپ به خروجی متصل کردم خیلی باحال بود دقیقا مثل اتوماتیک راهنما عمل میکنه هی چشمک میزنه از کار خودم خندم گرفت ترانسم تبدیل به اتوماتیک راهنما شد

رو تصویر هم یه سری توضیحات دادم
لطفعا راهنمایی کنید http://up-is.ir/up93/p3/140967490904071.jpg
تشکر
