سلام استاد درست گفتید به دو پایه دیگه کوپلر متصل کرده بودم

ولی حالا به این صورت که متصل میکنم لامپ خاموش نمیشه منفی و + رو برعکس هم کردم بازم نشد

ولتاژی هم نداریم

ولتمتر همیشه به خروجی متصل باشه تا اگر ولتاژی اومد بفهمی
تابحال 3 بار سوال کردم در شرایطی که لامپ دل میزنه آیا هیچ ولتاژی در خروجی نداری ؟

ولی پاسخی ندادی (فعلا نمیخواد اینو تست کنی و پاسخ بدی)

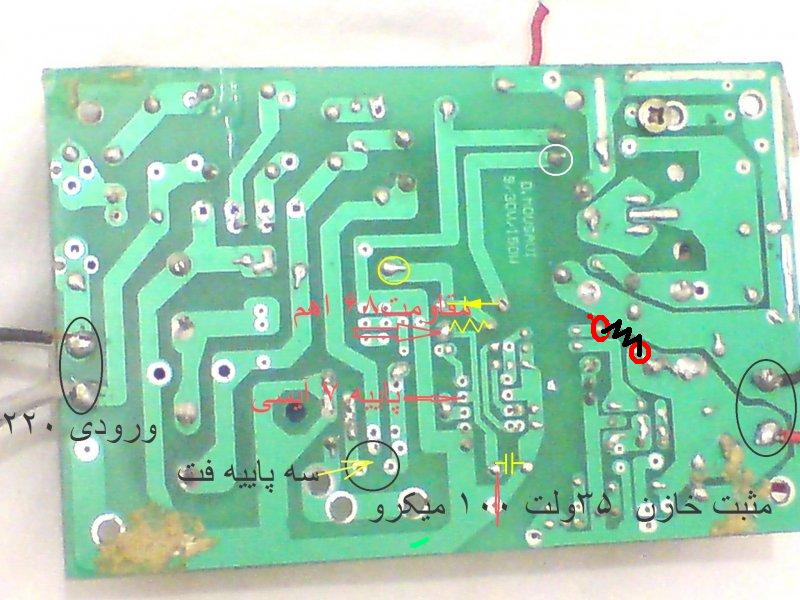

یک مقاومت سیاه حدود 500 اهم به تصویر زیر اضافه کردم در محلی که مشخص کردم نصب کن و تست کن

اگه لامپ خاموش نشد
مقاومت آبی را هم در محلی که در تصویر قبلی مشخص کرده بودم نصب و تست کن ببین لامپ خاموش میشه و ولتاژ خروجی را هم نگاه کن

سپاس
آیا تابحال یک مقاومت چاق روبروی فت را عوض کردی اگه عوض کردی چند اهمی گذاشتی ؟



[habbib]

ولتمتر همیشه به خروجی متصل باشه تا اگر ولتاژی اومد بفهمی
تابحال 3 بار سوال کردم در شرایطی که لامپ دل میزنه آیا هیچ ولتاژی در خروجی نداری ؟

ولی پاسخی ندادی (فعلا نمیخواد اینو تست کنی و پاسخ بدی)

یک مقاومت سیاه حدود 500 اهم به تصویر زیر اضافه کردم در محلی که مشخص کردم نصب کن و تست کن

اگه لامپ خاموش نشد
مقاومت آبی را هم در محلی که در تصویر قبلی مشخص کرده بودم نصب و تست کن ببین لامپ خاموش میشه و ولتاژ خروجی را هم نگاه کن

سپاس
آیا تابحال یک مقاومت چاق روبروی فت را عوض کردی اگه عوض کردی چند اهمی گذاشتی ؟
مشاهده فایل‌پیوست 101521

سلام استاد دیود که سالمه

با دقت بیشتر عمل کردم ولت متر هم همیشه به خروجی متصله ولی تا الان که هیچ ولتاژی نداشتم

الان که مقاومت 500 اهم رو اضافه کردم حدود 4 ولت خروجی داره

منتها 4 ولت باطری مستقلی که با مقاومت سری به تقاطی که اشاره فرمودید متصل میکنم لامپ خاموش نمیشه ولی به دو سر دیگه کوپلر که متصل میکنم خاموش میشه و ولتاژ هم حدود 1ونیم پایین میاد

مقاومت چاق 3\ رو هم پیدا نکردم و به جاش قرمز قرمز نقره ای و طلایی گذاشتم
تشکر



[habbib]

اگه لامپ خاموش نشد
مقاومت آبی را هم در محلی که در تصویر قبلی مشخص کرده بودم نصب و تست کن ببین لامپ خاموش میشه و ولتاژ خروجی را هم نگاه کن

مقاومخصوصا گفتم اون مقاومت 100 اهمه باشه یا نباشه مهم نیست یعنی اگر لحیم کردی بذار باشه اگه برداشتی هم نمیخواد اضافه کنی

استاد مقاومت 100 اهم رو اصلا ور نداشتم که مجددنصب وتست کنم



[غزال]

سلام استاد دیود که سالمه

با دقت بیشتر عمل کردم ولت متر هم همیشه به خروجی متصله ولی تا الان که هیچ ولتاژی نداشتم

الان که مقاومت 500 اهم رو اضافه کردم حدود 4 ولت خروجی داره

منتها 4 ولت باطری مستقلی که با مقاومت سری به تقاطی که اشاره فرمودید متصل میکنم لامپ خاموش نمیشه ولی به دو سر دیگه کوپلر که متصل میکنم خاموش میشه و ولتاژ هم حدود 1ونیم پایین میاد

مقاومت چاق 3\ رو هم پیدا نکردم و به جاش قرمز قرمز نقره ای و طلایی گذاشتم
تشکر

سلام

قرار بود گزارش مختصری بدی و مهمترین نکته را جا انداخته بودی (مقاومت )
باید تمام قطعات تعویضی را میگفتی

در هر حال زیر مقاومت سیاه 500 اهمی مقاومتی است که درواقع این دو مقاومت موازی شده اند

همین مقاومت سوخته ( سری با کوپلره و ریزه ) عوضش کن و
بجز لامپ قطعه اضافه ای نباشه و همه قطعات سر جای خودش باشه ( یعنی دیگه مقاومت آبی هم نمیخواد ) احتمالا درست شده

اگر نتونستی مقدار مقاومت سوخته را بخونی و عوض کنی دراینصورت همین 500 اهم را بجاش بذار و تست کن
( اگر مقاومت بین 2 کیلو الی 500 اهم بجای مقاومت سوخته بذاری مانعی نداره )

ضمنا اگه با نظر من داری تست میکنی چرا با ابتکار خودت آزمایشاتی میکنی؟ ( کی گفتم دوباره با باطری تست کن ؟ ! ) همین بی توجهی ها دردسر میشه.

سپاس



[habbib]

سلام

قرار بود گزارش مختصری بدی و مهمترین نکته را جا انداخته بودی (مقاومت )
باید تمام قطعات تعویضی را میگفتی

در هر حال زیر مقاومت سیاه 500 اهمی مقاومتی است که درواقع این دو مقاومت موازی شده اند

همین مقاومت سوخته ( سری با کوپلره و ریزه ) عوضش کن و
بجز لامپ قطعه اضافه ای نباشه و همه قطعات سر جای خودش باشه ( یعنی دیگه مقاومت آبی هم نمیخواد ) احتمالا درست شده

اگر نتونستی مقدار مقاومت سوخته را بخونی و عوض کنی دراینصورت همین 500 اهم را بجاش بذار و تست کن
( اگر مقاومت بین 2 کیلو الی 500 اهم بجای مقاومت سوخته بذاری مانعی نداره )

ضمنا اگه با نظر من داری تست میکنی چرا با ابتکار خودت آزمایشاتی میکنی؟ ( کی گفتم دوباره با باطری تست کن ؟ ! ) همین بی توجهی ها دردسر میشه.

سپاس

حا تو این گیرو دار همینو کم داشتیم که هویه گات بسوزه بابدبختی ( داغ کردن سیخ ) راه انداختم

استاد عزیز: احسنت به ذکاوتت"شیری که خوردی حلالت
بلاخره ال ایدیش روشه شد و ولتاژ اومدالبته حدود 4 ولته
تشکر

​



[habbib]

مقاومته رنگاش قهوه ای قهوه ای بنفش نارنجی قهوه ای و اهم مترم 1.378 کیلو اهم رو نشون میده
مقاومت 1 کیلویی به جاش گذاشتم
حالا چی دستور میفرمایید
تشکر



[غزال]

حا تو این گیرو دار همینو کم داشتیم که هویه گات بسوزه بابدبختی ( داغ کردن سیخ ) راه انداختم

استاد عزیز: احسنت به ذکاوتت"شیری که خوردی حلالت
بلاخره ال ایدیش روشه شد و ولتاژ اومدالبته حدود 4 ولته
تشکر

​

ممنونم

حالا دوسر لامپ را اتصال کوتاه کن ببین ولتاژ زیاد میشه ؟

سپاس



[habbib]

ممنونم

حالا دوسر لامپ را اتصال کوتاه کن ببین ولتاژ زیاد میشه ؟

سپاس

اوه اوه اوه
با اتصال کوتاه لامپ جرقه بدی زد و فیوز سوخت



[غزال]

اوه اوه اوه
با اتصال کوتاه لامپ جرقه بدی زد و فیوز سوخت

اگه زمانیکه 4 ولت میداد لامپ خاموش بوده قطعا خطایی در اتصال لامپ داشتی
و اگه 4 ولت را با لامپ روشن میداده باید اینحالت غیر نرمال را اطلاع میدادی
چون لامپ روشن یعنی جریان زیاد میکشیده و نباید اتصال کوتاه میشد

اگه خطایی نداشتی و بدون خطا سوخته باید آی سی با پسوند اصلی مدار تهیه کنی
ولی حدس میزنم درحال کار بوده اتصال کوتاه کردی

پسوند P با توجه به طراحی در برخی از مدار ها کار میکنه ولی در برخی کار نمیکنه و تصور نمیکردم تا همین حد هم جواب بده

البته با همین پسوند متفاوت هم میشه درستش کرد ولی نیاز به تغییراتی داره که با توجه به اطلاعات شما طولانی میشه

احتمالا دیگه خودت میتونی قطعات سوخته را پیدا کنی و درستش کنی

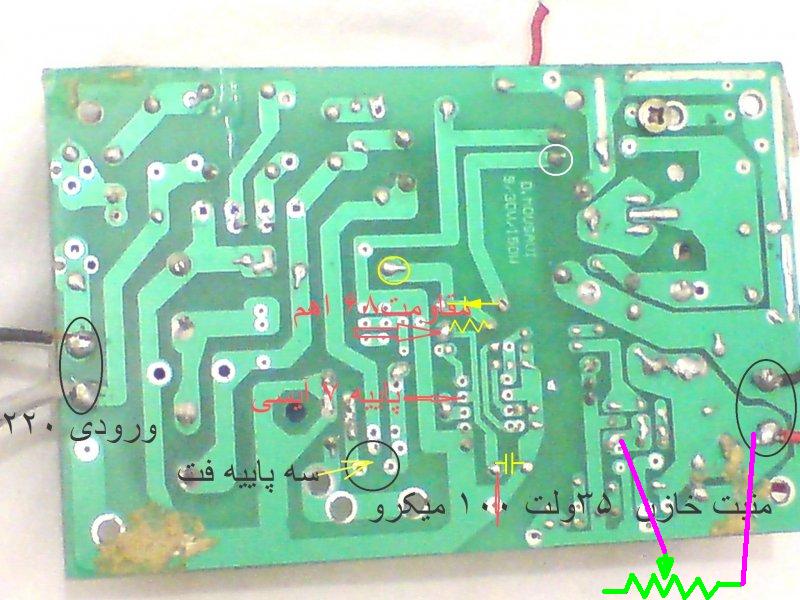

بعد از اینکه راه انداختی یک پتانسیومتر حدود 5 کیلو در محلی که در تصویر زیر مشخص کردم نصب کن تا بتونی ولتاژ دلخواه را از حدود 5 ولت تا 24 ولت با پتانسیومتر انتخاب کنی

سپاس



[habbib]

اگه خطایی نداشتی و بدون خطا سوخت باید آی سی با پسوند A تهیه کنی
ولی حدس میزنم درحال کار بوده اتصال کوتاه کردی

پسوند P با توجه به طراحی در برخی از مدار ها کار میکنه ولی در برخی کار نمیکنه و تصور نمیکردم تا همین حد هم جواب بده

البته با همین پسوند P هم میشه درستش کرد ولی نیاز به تغییراتی داره که با توجه به اطلاعات شما طولانی میشه

سعی کن A تهیه کنی

احتمالا دیگه خودت میتونی قطعات سوخته را پیدا کنی و درستش کنی

بعد از اینکه راه انداختی یک پتانسیومتر حدود 5 کیلو در محلی که در تصویر زیر مشخص کردم نصب کن تا بتونی ولتاژ دلخواه را از حدود 5 ولت تا 24 ولت با پتانسیومتر انتخاب کنی

سپاس
مشاهده فایل‌پیوست 101523

سلام
آره استاد اتفاقا پاور و لامپ هر دو روشن بود که اتصال کوتاه کردم :11684:

یعنی باید ابتدا دو نقطه رو لحیم میکردم و بعد روشن میکردم؟ یه بار دیگه لطفعا بگید


دیگه عیب یابی این تغذیه و پیدا کردن قطعات سوخته خوراکم شده سه سوته ردیفش میکنم (البته با اجازه واسه فردا)
ضمنا پسوند P مال خود تغذیه بوده ومن از A استفاده کردم

خوب حالا چیکار کنم بعد عیب یابی اون یکی آیسی رو بزارمو یه بار دیگه تست کنم یا نه؟
