کاهش دلخواه ولتاژ ترانس بدون باز کردن هسته

[غزال]

سلام


-سیم خروجی ثانویه ( 24 ولت) از مدار خارج شده وبه سمت کاتد (-) دیود بزرگ رفته واز آند (+) دیود بزرگ به منفی خازن و از +خازن به سمت منفی خازن داخل مدار هدایت شده

​

بر اساس کدام توصیه بصورت فوق عمل کردی

سپاس سلام


درهرصورت تقریبا آخر خطه
حالا دو دیود (با نام فرضی دیود 1 و 2 ) و یک خازن 1000 میکرو 50 ولتی تهیه کن (همون 3300 میکرو که داره هم خوبه ) و سپس هر دوسیم کلفت خروجی را آزاد کن و بترتیب زیر عمل کن




3- یک دیود پل تهیه کن و دو پایه ورودی بریج را به ابتدا و انتهای 14 دور آزاد ( یا ابتدا و انتهای آزاد دو تا 7 دور ) متصل کن ( به سر وسط کاری نداریم و در بند 2 به بدنه متصل کردیم)

​

همچنین طبق تصویر در پست 81

سلام
اجرای شما هیچ ربطی به توصیه من نداره
کپی نهایی (بند 3 که به نقل از من استناد کردی در صورت استفاده از بریج است و شما از بریج استفاده نکردی که به این استناد میکنی

موضوع آخر خطه هم فقط گفتم دیود و خازن تهیه کن چه ارتباطی به نحوه اتصالات شما داره

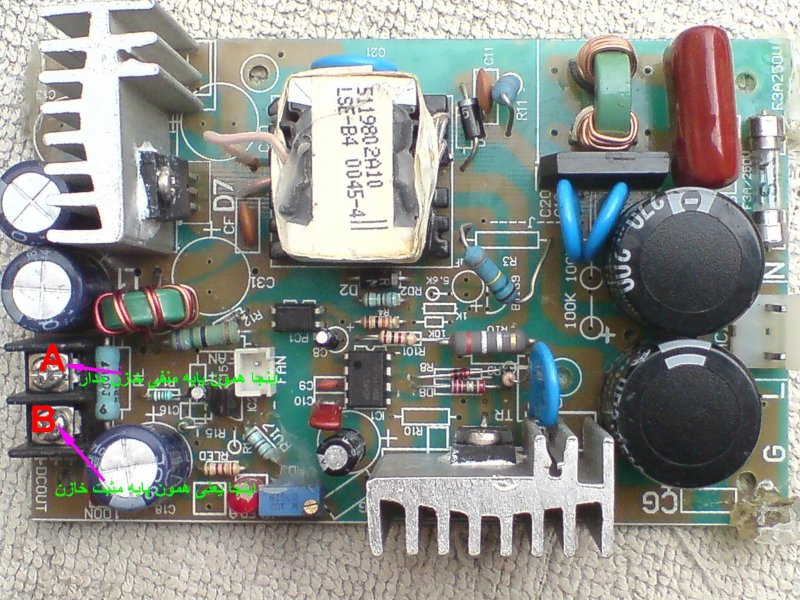

در شکل زیر هم A , B و خازن داخل مدار را مشخص کردم

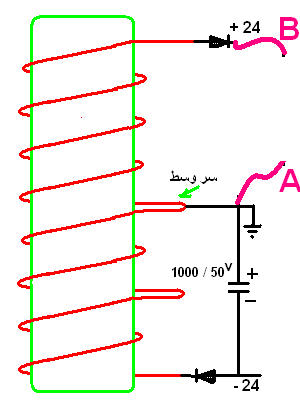

حالا در دو تصویر باید A رابه A
و B را به B متصل کنی و تمام



[habbib]

دو پایه خازن داخل مدار به دو نقطه ای که در تصویر مشخص کردم متصله
لذا بجای اتصال مستقیم سر وسط به پایه منفی خازن مدار میتونی سر وسط را مطابق تصویر به A متصل کنی

و بجای اتصال کاتد دیود 3 پایه به پایه مثبت خازن مدار میتونی کاتد دیود سه پایه را به نقطه B متصل کنی

یعنی درواقع A و پایه منفی خازن 24 ولت مدار فرقی نداره و اگه تعقیب کنی بهم متصلند
و B و پایه مثبت خازن 24 ولت مدار هم فرقی نداره و اگه تعقیب کنی بهم متصلند

دیگه چیزی به مدار متصل نمیشه

سپاسمشاهده فایل‌پیوست 98371

درود
استاد عزیز مسیرهای که به پایه های + و - خازن میرسن رو دقیق چک کردم ومتصل کردم ولی خوب به این صورت که فرمودید مطمعن تره . حتما انجام میدم

پس مشکل خواصی دیگه ای نیست ؟ ..........
مراحل اوکیه میتونم روشن کنم ؟..............​

بعدا یه سیم آزاد هم میمونه که واسه 12 ولته اونو هم لطفعا بفرمایید چه کنم



[غزال]

درود
استاد عزیز مسیرهای که به پایه های + و - خازن میرسن رو دقیق چک کردم ومتصل کردم ولی خوب به این صورت که فرمودید مطمعن تره . حتما انجام میدم

پس مشکل خواصی دیگه ای نیست ؟ ..........
مراحل اوکیه میتونم روشن کنم ؟..............​

بعدا یه سیم آزاد هم میمونه که واسه 12 ولته اونو هم لطفعا بفرمایید چه کنم

سلام

این مطلبی که نوشته بودی اشتباهه
-سیم خروجی ثانویه ( 24 ولت) از مدار خارج شده وبه سمت کاتد (-) دیود بزرگ رفته واز آند (+) دیود بزرگ به منفی خازن و از +خازن به سمت منفی خازن داخل مدار هدایت شده


اگه سیم A , B تصویر اول را به A ,B برد متصل کردی و بجز این دو نقطه چیزی به مدار متصل نکردی روشن کن و تست کن

اون سیم 12- باید فعلا آزاد باشه ابتدا دوبل 24 را تست کن بعد به اون میرسیم

یعنی مشکی ولتمتر را به نقطه A متصل کن
و قرمز ولتمتر را یکبار به B متصل کن که باید 24+ باشه و یکبار به منفی خازن بیرونی متصل کن باید 24- منفی باشه
دراینصورت دوبل 24 درست شده

سپاس

​



[habbib]

استاد من بدجور گیج شدم اصلا نمیفهمم ::zvezdichki_bunny::

اجرای شما هیچ ربطی به توصیه من نداره
موضوع آخر خطه هم فقط گفتم دیود و خازن تهیه کن چه ارتباطی به نحوه اتصالات شما داره

درهرصورت تقریبا آخر خطه
حالا دو دیود (با نام فرضی دیود 1 و 2 ) و یک خازن 1000 میکرو 50 ولتی تهیه کن (همون 3300 میکرو که داره هم خوبه ) و سپس هر دوسیم کلفت خروجی را آزاد کن

دو سیم کلفت منظور چیه ؟؟؟؟؟
مگه منظورتون همون ثانویه (24 ولت )نیست؟؟

این مطلبی که نوشته بودی اشتباهه
-سیم خروجی ثانویه ( 24 ولت) از مدار خارج شده وبه سمت کاتد (-) دیود بزرگ رفته واز آند (+) دیود بزرگ به منفی خازن و از +خازن به سمت منفی خازن داخل مدار هدایت شده

لطفعا بگید کجاشو اشتباه کردم نمیدونم چرا اصلا تو سرم نمیره!!! :72000000:
الان همان طور که گفتید به خروجی مدار

A , B بستم ولی بازم همونه" فقط انگار لقمه رو دور داده بودم. باز هم کلیت همون شد

ببخشید دیگه خیلی اذیت شدین واقعا شرمندم و حسابی خجالت میکشم
همش با خودم میگم دیگه این سری با یه پیام خصوصی 1000 تا ........ نصیبم میکنه​



[غزال]

استاد من بدجور گیج شدم اصلا نمیفهمم ::zvezdichki_bunny::


دو سیم کلفت منظور چیه ؟؟؟؟؟
مگه منظورتون همون ثانویه (24 ولت )نیست؟؟

لطفعا بگید کجاشو اشتباه کردم نمیدونم چرا اصلا تو سرم نمیره!!! :72000000:
الان همان طور که گفتید به خروجی مدار

A , B بستم ولی بازم همونه" فقط انگار لقمه رو دور داده بودم. باز هم کلیت همون شد

ببخشید دیگه خیلی اذیت شدین واقعا شرمندم و حسابی خجالت میکشم
همش با خودم میگم دیگه این سری با یه پیام خصوصی 1000 تا ........ نصیبم میکنه​

سلام

عزیزم اگه 1000 بار هم سوال کنی خوشحال میشم
ولی شما خیلی خیلی کم گزارش میکنی
اگه توضیح مفصل بدی اشکال شما رو می فهمم

من تصور میکنم برخلاف اصرار و تاکید من ، چند بار تست کردی و جواب نگرفتی
و گرنه برای فهمیدن موضوع اینهمه تاخیر نیاز نداره
پاسخ منو فورا بده تا جایی که درک کنی و بعد از اینکه کاملا فهمیدی سراغ مدار برو
ولی من می بینم بعد از مدتی تازه میخوای ابهام را رفع کنی

درهرصورت ببین اگه توصیه زیر را متوجه شدی فورا پاسخ بده و اگه متوجه نشدی ابهام را مطرح کن تا متوجه کنم (سراغ مدار نرو تا متوجه بشی)

هرچی توی ذهن داری کلا پاک کن و از اینجا شروع کن و ببین اینو متوجه میشی
سیم کلفت را برای 24 ولت پیچیدی و سیمی است که از همه سیم ها کلفت تره و یا با چند سیم نازک سیم کلفت درست کردی که چون توضیح نمیدی نمیدونم تک رشته کلفت استفاده کردی یا با چند رشته نازک سیم کلفت درست کردی و حالا


1- فرض کن 12 ولت را نپیچیدی و فقط دو تا 7 دور با سر وسط پیچیدی یعنی سه سیم 1 و 2 و 3 مطابق شکل زیر که آزاد و کلفته داری ( این سه سیم اگه به مدار متصله آزادش کن که به جایی متصل نباشه)

حالا این سه سیم کلفت ثانویه ( یا همون سیم چند لا ) را طبق شکل زیر توی ذهنت آماده کن
تا اینجا ابهام و سوالی نداری ؟
اجرا نکن بگو فهمیدی یا نه ؟

سپاس



[habbib]

ممنون استاد
تا اجازه ندید به هیچ عنوان به برق نخواهم زد
بله تا اینجا گرفتم
همانطور که فرمودید سه سیم آزاد کلفت دارم



[غزال]

ممنون استاد
تا اجازه ندید به هیچ عنوان به برق نخواهم زد
بله تا اینجا گرفتم
همانطور که فرمودید سه سیم آزاد کلفت دارم

پست قبل را ویرایش و سه سیم آزاد کلفت را با شماره 1 و 2 و 3 مشخص کردم دوباره ببین

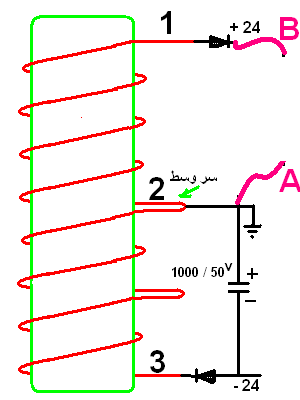

حالا دو دیود و یک خازن را که تهیه کرده بودی مطابق شکل زیر به سیم های آزاد کلفت 1 و 2 و 3 متصل کن (تا اینجا کاری به مدار برد نداریم و چیزی به مدار برد متصل نکردیم)

سپاس



[habbib]

شماره 1 رو میدم به مثبت دیود و از منفی دیود به مثبت مدار (B)
شماره 2 سر وسط رو به منفی مدار (A) متصل میکنم
شماره 3 رو به منفی دیود واز مثبت دیود به منفی خازن واز مثبت خازن به نقطه (A) بدنه وصل میکنم



[غزال]

شماره 1 رو میدم به مثبت دیود و از منفی دیود به مثبت مدار (B)
شماره 2 سر وسط رو به منفی مدار (A) متصل میکنم
شماره 3 رو به منفی دیود واز مثبت دیود به منفی خازن واز مثبت خازن به نقطه (A) بدنه وصل میکنم

بله دقیقا
آیا پیچ A , B که روی برد مشخص کردم قبلا ولتاژ 24 ولت میداده و B ولتاژ 24+ بوده ؟

اگر همینطوره حالا روشن کن و تست کن
نیم ساعت کار دارم و بعد از نیم ساعت می بینم چکار کردی

سپاس



[غزال]

سلام

تازه متوجه شدم که موارد قبلی رو هم درست گفته بودی و چون گزارش های شما خیلی گنگه و مشخص نکرده بودی منظورت از خازن کدوم خازنه گیج شده بودم
فقط بگو منظورت از دیود کوچیک چیه
قرار شد از دو دیود مشابه استفاده کنی یعنی اگه یکی از دو دیود را 3 پایه استفاده کردی برای دیود دیگر هم باید از دیود سه پایه استفاده کنی
من نگفته بودم یک دیود کوچیک و یک دیود بزرگ تهیه کن

البته فعلا اشکالی نداره و با همین وضعیت تست کن
منتظر نتیجه هستم

سپاس
