تجربیات: :چسباندن بسیار مطمئن فلت پنل روی خط کش با روش ساده

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
پاسخ : چسباندن بسیار مطمئن فلت پنل روی خط کش با روش ساده

سلام خدمت استاد غزال عزیز و گرانقدر

بزرگواری و منش بالا و مهربانی شما ستودنیست

بنده قبلاحدود2سال پیش یه روشی رو تست کردم ولی چون موفقیت100درصد نداشتم ادامه ندادم

البته تو چند مورد موفق بودم ولی نه همه موارد




این روش رو فقط روی فلت های کاملا جدا شده و فلت هایی که تعداد زیادی از خطوط قطع بود اجرا کردم

خواستم مطرح کنم شاید به درد دوستان بخوره

من از روش چسباندن فلت شبیه فلت کیبورد کامپیوتر استفاده کردم که با لاستیک ژله ای و تیغه فلزی که روی لاستیک قرار میدادم و پیچ و مهره 1سانتی برای فشردن تیغه و لاستیک

روش کار: ابتدا فلت معیوب رو بصورت عرضی به طوری که کش نیاد به کمک کمی حرارت از خط کش جدار کردم
بعدش چسبی که روی خط کش و فلت مونده بود رو تمیز کردم که بعضی موارد چون چسب کهنه شده بود راحت با ناخن تراشیده میشد ولی بعضی موارد چسب هنوز حالت کشش خودشو داشت و به زحمت جدا میشد



بریم سر اصل داستان
ابتدا به اندازه پهنای فلت معیوب+حدود3سانیتمتر پهتنر، از یه خط کش کهنه برش دادم(خط کش کهنه باید هم نوع و هم اندازه خط کش اصلی باشه)
خط کش بریده شده رو دقیق و شکیل از4طرف سمباده زدم
بعد خطوط موازی مدار رو سمباده و بعدش قلع اندود و باز سمباده زدم
دوطرف خط کش سمباده خورده رو سوراخ کردم
بعدش شستشوی کامل
بعد زیر خط کش بریده شده رو تیغه فلزی و روی خط کش بریده شده رو لاستیک و روی لاستیک رو تیغه قرار دادم و پیچ و مهره ها رو بستم البته کمی سفت بستم طوری که فلت پنل سر بخوره زیر لاستیک

بعدش با کمک لوپ خطوط فلت پنل رو با خطوط خط کش برش خورده منطبق کردم و پیچ و مهره ها رو سفت کردم

البته بایستی حدود1میلیمتر از خطوط مدار خط کش بیرون بمونهتا بشه نوک سیم ها رو بش لحیم کرد(اگه درازای خطوط خط کشها بیشتر میبود کمی کار راحت میشد)

بعد خطوط مدار خطکش اصلی رو به خطوط خطکش برش خورده لیحم کردم که البته سخت بود و وقت گیر و طاقت فرسا(سیم کشی)
سیم هم باید از قبل قلع اندود باشه و فقط با اشاره نوک هویه بچسبه به خط کش بریده شده

مواردی که موفق بودم تلویزیون بدون عیب هنوز دارن کار میکنن


نتیجه کارم2مورد موفق بودم ولی بقیه موارد بعضا خطوطی روی تصویر مشاهده میشد که بعضی وقتا قط میشد بعضی وقتا میومد


کلا چون زحمت تهیه و برش خط کش کهنه زیاد بود و همه موارد موفق نبودم دیگه بش اهمیت ندادم و ادامه ندادم


آخرش هم متوجه نشدم مواردی که موفق نشدم از چی بود.از تمیز کردن چسب؟ یا نفوذ جریانات و الکتریسیته و امواج به داخل پروژه

البته بازم بگم درازای خطوط موازی خط کش ها کمه .اگه خطوط مدار یه خورده دراز تر بود به نظرم کار عملی تر میشد


درود بر شما

قطعا ویژگی ستودنی شماست که شما هر ریز و نازیبایی را زیبا و بزرگ می بینید وگرنه شایسته عناوین مورد اشاره نیستم.

آفرین خیلی جالب و زیرکانه بود ولی خیلی سخت و وقتگیر است خصوصا من که شتر هم با زور میبینم نمیتونم لحیم کنم.
آفرین در هرصورت تلاش ارزنده ای کردی و ابتکاری بود و ابتکار همیشه منجر به توفیق نمیشه ولی وسعت دید انسان بیشتر و قویتر میشه
روش من پیر مردی است و با کورمال هم انجام میشه

البته همانطور که در شرح توفیق عرض کردم قبل از من تعمیرگاهم تست کرده بودند و نتیجه نگرفته بودند و وقتی پیشنهاد دادم گفتند قبلا تست شده باور نکردم و در حضور خودم آزمایش شد دیدم درست میگن جواب نمیده ولی برام معما شد چرا نباید جواب بده که خلاصه باباشو درآوردم و الان با چشم بهم زدن نصبه
فقط اگه فلت کاملا جدا شده باشه بخش وقت گیرش تنظیم دقیق کنتاکت هاست بقیشو بابابزرگ منم میتونه و جالب اینه که از اولش بهتر میشه .
صد در صد خیلی ها تست کردن و توی مرحله اول ناامید شدن وگرنه آب خوردنه

سپاس

آخرین ویرایش:

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
پاسخ : چسباندن بسیار مطمئن فلت پنل روی خط کش با روش ساده

سلا م برمهندس عزیز استاد غزال بنده چند سالی هست که از این انجمن استفاده میکنم وچیزهای زیادی از شما واستادهای دیگر یاد گرفتم وخدا را شکر میکنم که شما را سر راه ما قرار داده تا خلاصه کار ما هم لنگ نماند بعضی وقتها اگر بنده یا بقیه دوستان سوالی راحت از شما میپرسیم برای اینکه شما با بزرگواری بیحد خود راحت جواب مارا دادید ما هم بهمین خاطر بعضی وقتها اگر سوال بیموردی ازشما میپرسیم حتی فکر نمیکنیم شما ناراحت بشید خلاصه اگر هم موردی هست شما بگزارید به حساب معلومات کم ما نصبت به شما

درود

جناب derikvand عزیز

مگه نمیخواستی استفاده کنی ؟
پس چرا پاسخ پیام خصوصی رو ندادی ؟
من خیلی کم میخوابم هر زمان دوست داشتی تماس بگیر.

سپاسی

آخرین ویرایش:

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
پاسخ : چسباندن بسیار مطمئن فلت پنل روی خط کش با روش ساده

سلام خدمت استاد غزال عزیز و گرانقدر

بزرگواری و منش بالا و مهربانی شما ستودنیست

بنده قبلاحدود2سال پیش یه روشی رو تست کردم ولی چون موفقیت100درصد نداشتم ادامه ندادم

البته تو چند مورد موفق بودم ولی نه همه موارد




این روش رو فقط روی فلت های کاملا جدا شده و فلت هایی که تعداد زیادی از خطوط قطع بود اجرا کردم

خواستم مطرح کنم شاید به درد دوستان بخوره

من از روش چسباندن فلت شبیه فلت کیبورد کامپیوتر استفاده کردم که با لاستیک ژله ای و تیغه فلزی که روی لاستیک قرار میدادم و پیچ و مهره 1سانتی برای فشردن تیغه و لاستیک

روش کار: ابتدا فلت معیوب رو بصورت عرضی به طوری که کش نیاد به کمک کمی حرارت از خط کش جدار کردم
بعدش چسبی که روی خط کش و فلت مونده بود رو تمیز کردم که بعضی موارد چون چسب کهنه شده بود راحت با ناخن تراشیده میشد ولی بعضی موارد چسب هنوز حالت کشش خودشو داشت و به زحمت جدا میشد



بریم سر اصل داستان
ابتدا به اندازه پهنای فلت معیوب+حدود3سانیتمتر پهتنر، از یه خط کش کهنه برش دادم(خط کش کهنه باید هم نوع و هم اندازه خط کش اصلی باشه)
خط کش بریده شده رو دقیق و شکیل از4طرف سمباده زدم
بعد خطوط موازی مدار رو سمباده و بعدش قلع اندود و باز سمباده زدم
دوطرف خط کش سمباده خورده رو سوراخ کردم
بعدش شستشوی کامل
بعد زیر خط کش بریده شده رو تیغه فلزی و روی خط کش بریده شده رو لاستیک و روی لاستیک رو تیغه قرار دادم و پیچ و مهره ها رو بستم البته کمی سفت بستم طوری که فلت پنل سر بخوره زیر لاستیک

بعدش با کمک لوپ خطوط فلت پنل رو با خطوط خط کش برش خورده منطبق کردم و پیچ و مهره ها رو سفت کردم

البته بایستی حدود1میلیمتر از خطوط مدار خط کش بیرون بمونهتا بشه نوک سیم ها رو بش لحیم کرد(اگه درازای خطوط خط کشها بیشتر میبود کمی کار راحت میشد)

بعد خطوط مدار خطکش اصلی رو به خطوط خطکش برش خورده لیحم کردم که البته سخت بود و وقت گیر و طاقت فرسا(سیم کشی)
سیم هم باید از قبل قلع اندود باشه و فقط با اشاره نوک هویه بچسبه به خط کش بریده شده

مواردی که موفق بودم تلویزیون بدون عیب هنوز دارن کار میکنن


نتیجه کارم2مورد موفق بودم ولی بقیه موارد بعضا خطوطی روی تصویر مشاهده میشد که بعضی وقتا قط میشد بعضی وقتا میومد


کلا چون زحمت تهیه و برش خط کش کهنه زیاد بود و همه موارد موفق نبودم دیگه بش اهمیت ندادم و ادامه ندادم


آخرش هم متوجه نشدم مواردی که موفق نشدم از چی بود.از تمیز کردن چسب؟ یا نفوذ جریانات و الکتریسیته و امواج به داخل پروژه

البته بازم بگم درازای خطوط موازی خط کش ها کمه .اگه خطوط مدار یه خورده دراز تر بود به نظرم کار عملی تر میشد


درود

چندمین نکته مهمی که بدست آوردم در ابتکار شما بود که اگه روش خودمو در پست اول تشریح گرده بودم شاید هرگز از ابتکار شما مطلع نمیشدم.
روش جالبی بود و استفاده کردم آفرین
نام تجاری لاستیکی که هدایت میکنه و استفاده کردی چیه ؟
در برخی از ساعت ها و ماشین حساب هم دیدم
چطور تهیه کردی ؟
آیا در هر ابعاد و ضخامتی وجود داره

سپاس

آخرین ویرایش:

تاج

VIP+ افتخاری
کاربر
2010-03-15
458
1,650
اهواز
پاسخ : چسباندن بسیار مطمئن فلت پنل روی خط کش با روش ساده

سلام خدمت استاد غزال عزیز و گرانقدر

بزرگواری و منش بالا و مهربانی شما ستودنیست

بنده قبلاحدود2سال پیش یه روشی رو تست کردم ولی چون موفقیت100درصد نداشتم ادامه ندادم

البته تو چند مورد موفق بودم ولی نه همه موارد




این روش رو فقط روی فلت های کاملا جدا شده و فلت هایی که تعداد زیادی از خطوط قطع بود اجرا کردم

خواستم مطرح کنم شاید به درد دوستان بخوره

من از روش چسباندن فلت شبیه فلت کیبورد کامپیوتر استفاده کردم که با لاستیک ژله ای و تیغه فلزی که روی لاستیک قرار میدادم و پیچ و مهره 1سانتی برای فشردن تیغه و لاستیک

روش کار: ابتدا فلت معیوب رو بصورت عرضی به طوری که کش نیاد به کمک کمی حرارت از خط کش جدار کردم
بعدش چسبی که روی خط کش و فلت مونده بود رو تمیز کردم که بعضی موارد چون چسب کهنه شده بود راحت با ناخن تراشیده میشد ولی بعضی موارد چسب هنوز حالت کشش خودشو داشت و به زحمت جدا میشد



بریم سر اصل داستان
ابتدا به اندازه پهنای فلت معیوب+حدود3سانیتمتر پهتنر، از یه خط کش کهنه برش دادم(خط کش کهنه باید هم نوع و هم اندازه خط کش اصلی باشه)
خط کش بریده شده رو دقیق و شکیل از4طرف سمباده زدم
بعد خطوط موازی مدار رو سمباده و بعدش قلع اندود و باز سمباده زدم
دوطرف خط کش سمباده خورده رو سوراخ کردم
بعدش شستشوی کامل
بعد زیر خط کش بریده شده رو تیغه فلزی و روی خط کش بریده شده رو لاستیک و روی لاستیک رو تیغه قرار دادم و پیچ و مهره ها رو بستم البته کمی سفت بستم طوری که فلت پنل سر بخوره زیر لاستیک

بعدش با کمک لوپ خطوط فلت پنل رو با خطوط خط کش برش خورده منطبق کردم و پیچ و مهره ها رو سفت کردم

البته بایستی حدود1میلیمتر از خطوط مدار خط کش بیرون بمونهتا بشه نوک سیم ها رو بش لحیم کرد(اگه درازای خطوط خط کشها بیشتر میبود کمی کار راحت میشد)

بعد خطوط مدار خطکش اصلی رو به خطوط خطکش برش خورده لیحم کردم که البته سخت بود و وقت گیر و طاقت فرسا(سیم کشی)
سیم هم باید از قبل قلع اندود باشه و فقط با اشاره نوک هویه بچسبه به خط کش بریده شده

مواردی که موفق بودم تلویزیون بدون عیب هنوز دارن کار میکنن


نتیجه کارم2مورد موفق بودم ولی بقیه موارد بعضا خطوطی روی تصویر مشاهده میشد که بعضی وقتا قط میشد بعضی وقتا میومد


کلا چون زحمت تهیه و برش خط کش کهنه زیاد بود و همه موارد موفق نبودم دیگه بش اهمیت ندادم و ادامه ندادم


آخرش هم متوجه نشدم مواردی که موفق نشدم از چی بود.از تمیز کردن چسب؟ یا نفوذ جریانات و الکتریسیته و امواج به داخل پروژه

البته بازم بگم درازای خطوط موازی خط کش ها کمه .اگه خطوط مدار یه خورده دراز تر بود به نظرم کار عملی تر میشد


س
منم 3 مورذ فقط سیمکشی کردم البته بدون جداکردن فلت ولی جونم در اومد جواب جالبی نگرفتم ادامه ندادم


samad-ch

کاربران vip(افتخاری)
vip افتخاری
کاربر
2015-01-15
629
2,291
پاسخ : چسباندن بسیار مطمئن فلت پنل روی خط کش با روش ساده

درود

چندمین نکته مهمی که بدست آوردم در ابتکار شما بود که اگه روش خودمو در پست اول تشریح گرده بودم شاید هرگز از ابتکار شما مطلع نمیشدم.
روش جالبی بود و استفاده کردم آفرین
نام تجاری لاستیکی که هدایت میکنه و استفاده کردی چیه ؟
در برخی از ساعت و ماشین حساب هم دیدم
چطور تهیه کردی ؟
آیا در هر ابعاد و ضخامتی وجود داره

سپاس


سلام و صبح شما بخیر و نیکی و سپاس از بذل محبتتون

لاستیک کار هدایت رو انجام نمیده استاد
فقط باعث فشردن فلت به خط کش میشه
از 3لایه لاستیک تیوپ دوچرخه که نرم هست استفاده کردم.لاستیک نه باید خیلی سفت باشه نه خیلی شل


ابتدا لاستیک ها رو با چسب بهم چسبوندم بعد بصورت مستطیل و کمی بزرگتر از تیغه های فلزی برش دادم
لاستیک برش خورده بایستی کاملا گونیا واضلاع اون دقیق مستقیم باشه

یه دونه خط کش برش خورده از قبل دارم که میتونید ملاحظه بفرمایید

عکس دوم هم برا راهنمایی و کلیات انجام کار گرفتم


آخرین ویرایش:

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
پاسخ : چسباندن بسیار مطمئن فلت پنل روی خط کش با روش ساده


سلام و صبح شما بخیر و نیکی و سپاس از بذل محبتتون

لاستیک کار هدایت رو انجام نمیده استاد
فقط باعث فشردن فلت به خط کش میشه
از 3لایه لاستیک تیوپ دوچرخه که نرم هست استفاده کردم.لاستیک نه باید خیلی سفت باشه نه خیلی شل


ابتدا لاستیک ها رو با چسب بهم چسبوندم بعد بصورت مستطیل و کمی بزرگتر از تیغه های فلزی برش دادم
لاستیک برش خورده بایستی کاملا گونیا واضلاع اون دقیق مستقیم باشه

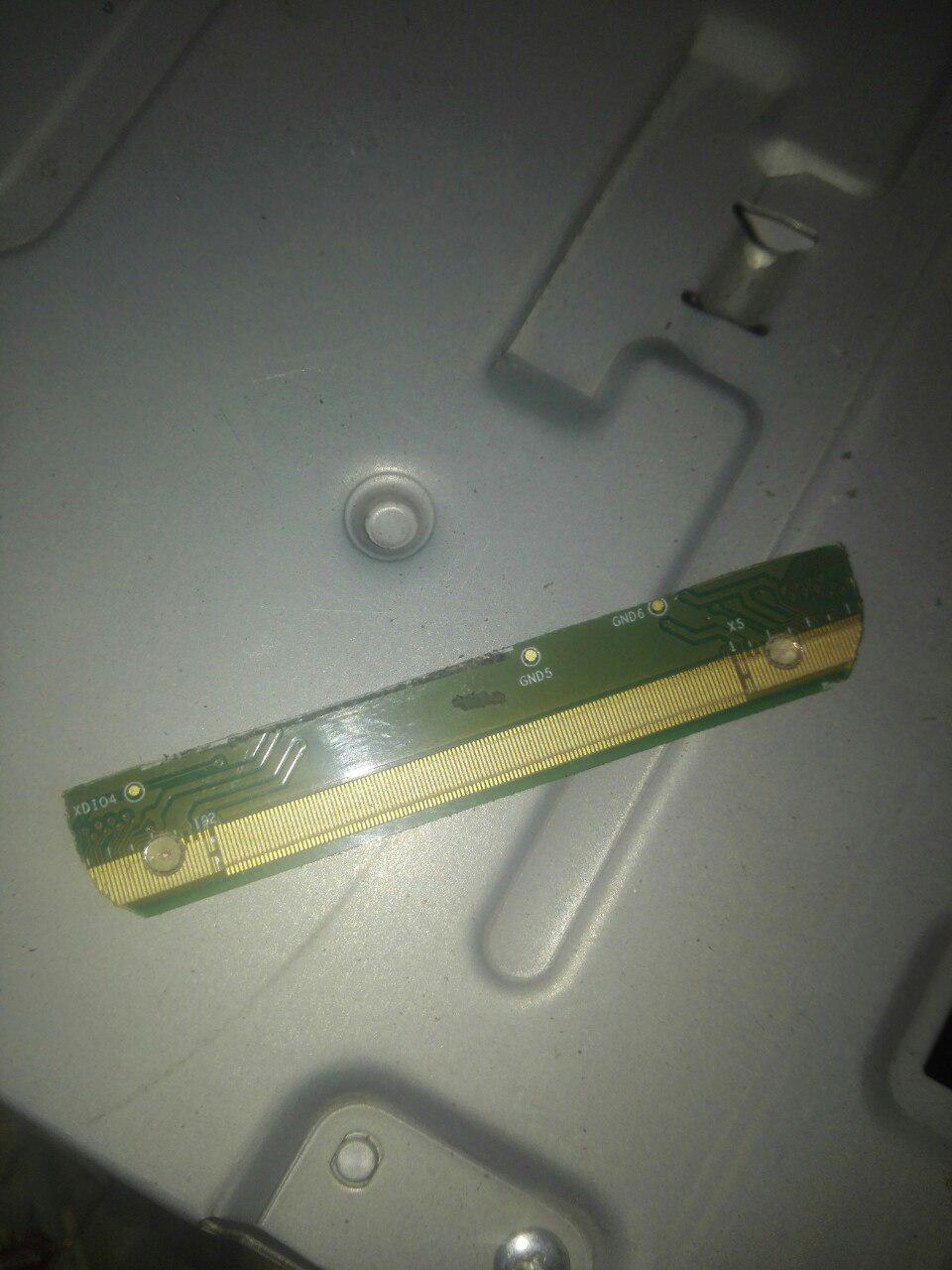

یه دونه خط کش برش خورده از قبل دارم که میتونید ملاحظه بفرمایید

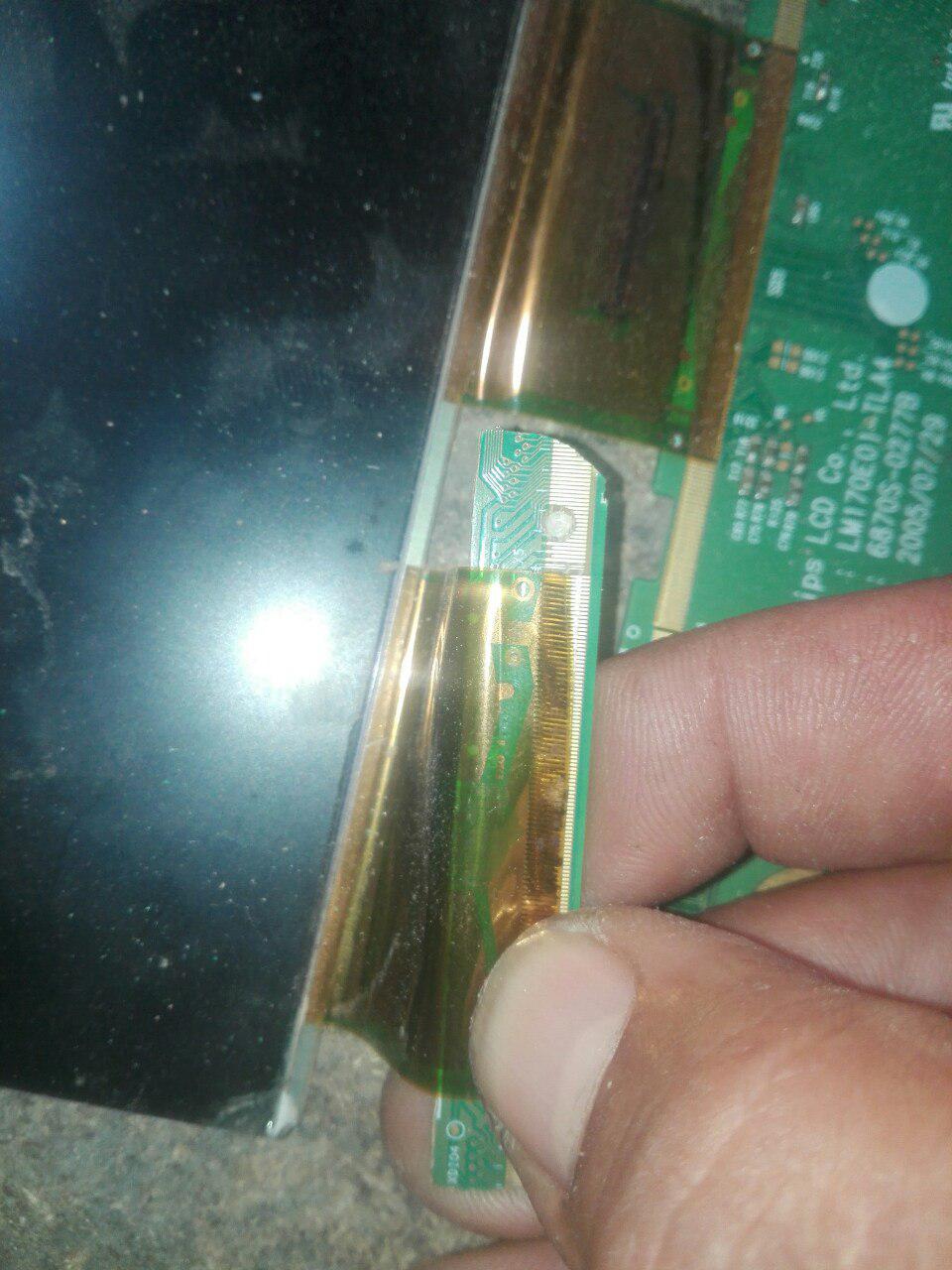

عکس دوم هم برا راهنمایی و کلیات انجام کار گرفتم

مشاهده فایل‌پیوست 159075مشاهده فایل‌پیوست 159076

درود بر شما

بله منوجه شدم
اینم مصداق حالتی که همواره ادعا کردم ممکنه پیشنهادی مطرح بشه و عامل الهامی بشه که مورد نظر پیشنهاد کننده نبوده
لذا صرفنظر از ارزش ابتکار شما ، مایه الهام درخصوص لاستیک مورد نظر من شد که اساسا مورد نظر شما نبوده
نمیدونم نام تجاری این لاستیک چیه ولی خصوصیاتش دقیقا شبیه چسب نواری فلت است ولی بدون حرارت و بی دردسر قابل استفاده است و تابحال به فکر من و گویا بفکر شما و دیگران هم نرسیده بود که از این لاستیک بجای چسب نواری فلت استفاده کنیم.

بطوریکه تصور میکنم حتی طرف پنل هم قابل استفاده باشه ولی به زیان تولید کننده است چون مشکل بسیاری از پنل ها براحتی و بدون ماشین هم حل میشه.
اما ابتدا باید ببینیم در بازار موجوده یا نه ؟
اگه این لاستیک ویژه تهیه بشه با احتمال زیاد دیگه ماشین های نصب فلت باید بزنن گاراژ

اگه دوستان اطلاعاتی در این زمینه دارن محبت فرمایند
در صفحات نمایشگر ماشین حساب و یا ساعت و گاهی حتی در تلفن هم دیدم بطوریکه بین کنتاکت های نمایشگر و برد قرار میگیره و بنظر میرسه سطح تماس بهتری هم میده البته اگه مقاومتش کم باشه عالی میشه.

اگر پیدا نشه ، حداقل این موضوعی که دائما ادعا میکردم ثابت کرد و منشاء الهامی شد که مورد نظر کسی نبوده
و یکی از مزایای این تاپیک که روش مورد نظر را پس از تبادل نظر مطرح میکنم ثابت کرد


فلذا پست شما کمک شایان توجهی کرد و سپاسگزارم

آخرین ویرایش:

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
پاسخ : چسباندن بسیار مطمئن فلت پنل روی خط کش با روش ساده

س
منم 3 مورذ فقط سیمکشی کردم البته بدون جداکردن فلت ولی جونم در اومد جواب جالبی نگرفتم ادامه ندادم

درود

بله تصور لحیمکاری اینهمه کنتاکت مویی واقعا برای من وحشتناکه و با هر فلت یک چشم از دست میره.
اگه لاستیک مورد الهام که مورد نظر ابتکار قبلی هم نبوده اگه در بازار باشه با احتمال بسیار زیاد و در صورتیکه مقاومت مناسب و کمی داشته باشه با این هادی لاستیکی نه تنها طرف خطکش بلکه طرف پنل هم قابل استفاده است و براحتی درست میشه.

سپاس

آخرین ویرایش:

bardia.t

مدیریت بازارچه
مدیر تالار
2009-07-15
4,883
26,098
پاسخ : چسباندن بسیار مطمئن فلت پنل روی خط کش با روش ساده

با درود ///دوستان یه مدل پد جادویی هم هست که قبلا چند سال پیش اقای محمودی توی این لینک گزاشتن ولی نمیدونم چرا توی بازار ایران هنوز نیامده چون اگر این پد پیدا بشه دیگه نیازی به دستگاه باندینگ هم نیست و. خیلی ساده میشه فلت را چسبوندhttps://www.irantk.ir/threads/60183-چسباندن-فلت-های-بسطح-شیشه-ای-پنل-با-پد-جادویی


samad-ch

کاربران vip(افتخاری)
vip افتخاری
کاربر
2015-01-15
629
2,291
پاسخ : چسباندن بسیار مطمئن فلت پنل روی خط کش با روش ساده

سلام

سلام خدمت استاد غزال عزیز و گرامی

استاد عزیز خدمتتون عرض کنم بنده قبلا فکر میکردم که چسب acfدارای سوزن های هادی عمود بر سطح نیست

بلکه این چسب از2جنس هادی و ناهادی درست شده و بصورت موازی ولی.......

ولی همانند پد های لاستیکی که داخل ماشین حساب و ساعت و مولتی متر پیدا میشه هستش

چسب acfدقیقا از تکنیک پدهای فوق الذکر بهره میبره

اگه فکر میکنید ایده من به درد میخوره تا بنده تکنیک اتصال چسبacf رو توضیح بدم

توضیح این تکنیک بدون رسم شکل سخته

امر بفرمایید توضیح میدم




غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
پاسخ : چسباندن بسیار مطمئن فلت پنل روی خط کش با روش ساده

سلام

سلام خدمت استاد غزال عزیز و گرامی

استاد عزیز خدمتتون عرض کنم بنده قبلا فکر میکردم که چسب acfدارای سوزن های هادی عمود بر سطح نیست

بلکه این چسب از2جنس هادی و ناهادی درست شده و بصورت موازی ولی.......

ولی همانند پد های لاستیکی که داخل ماشین حساب و ساعت و مولتی متر پیدا میشه هستش

چسب acfدقیقا از تکنیک پدهای فوق الذکر بهره میبره

اگه فکر میکنید ایده من به درد میخوره تا بنده تکنیک اتصال چسبacf رو توضیح بدم

توضیح این تکنیک بدون رسم شکل سخته

امر بفرمایید توضیح میدم



درود

حتما تشریح کنید چرا که نه ؟
اساسا ریز و درشت و قابل و ناقابل همگی ارزشمند هستند و اگه خودش قابل استفاده نباشه ولی ممکنه منشاء الهام بشه.
بفرمایید حتما استفاده میکنیم

سپاس
