[ghoshiry]

با تشکر از شما استاد عزیز
حال اگه بخواهیم اینوتور مورد نظر را از فرکانس 220 به 50 برسانیم ایا این امر امکان پذیر میباشد ؟



[pa@rse]

می خواستم بدونم می تونم با کد نویسی از میکرو کنترلر AT91SAM7X256 بتونم کارکردی مثل ای سی SN74HC245 استفاده کنم اگه میشه میخوام بدونم که چطور میتونم این کارو بکنم و اگه کد خاصی داره خواهش می کنم کدش رو هم قرار بدبد
یا اگر پروزه با میکرو کنترلر مشابه هست اگز براتون زحمتی نیست خواهشا برام بزارید خیلی برام مهمه



[غزال]

با تشکر از شما استاد عزیز
حال اگه بخواهیم اینوتور مورد نظر را از فرکانس 220 به 50 برسانیم ایا این امر امکان پذیر میباشد ؟

درود

بسادگی نمیشه و باید ترانس هم عوض بشه و لذا مقرون بصرفه نیست .
غالبا فرکانس های غیر معمول در مصارف اختصاصی مانند دستگاههای نظامی استفاده میشه .

سپاس



[6466]

با سلام خدمت دوستان
میخوام از دیود واراکتور در یک مدار ال سی به عنوان خازن متغیر استفاده کنم .ممنون میشم کمک کنید چطوری میتونم این کار رو انجام بدم با رسم شکل
حق نگهدارتون



[techno.persi]

وظیفه دیود در محل d701 در این مدار چیست و با چه دیودی میتوان جایگزین کرد ؟

با سلام خدمت کلیه اساتید

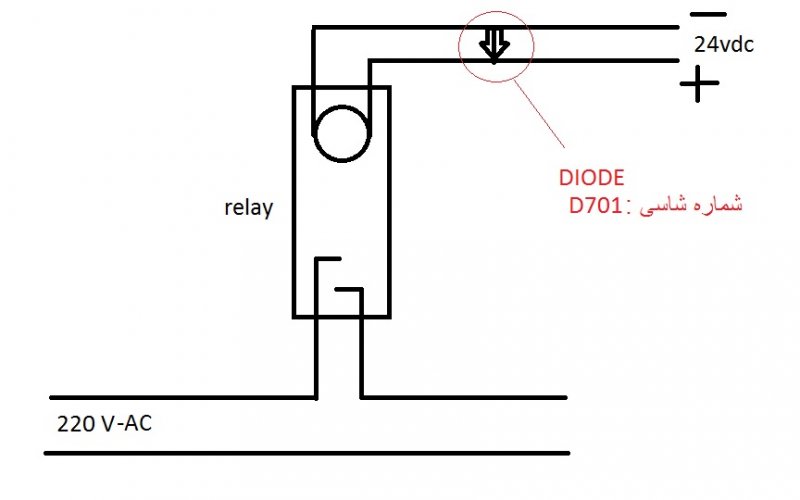

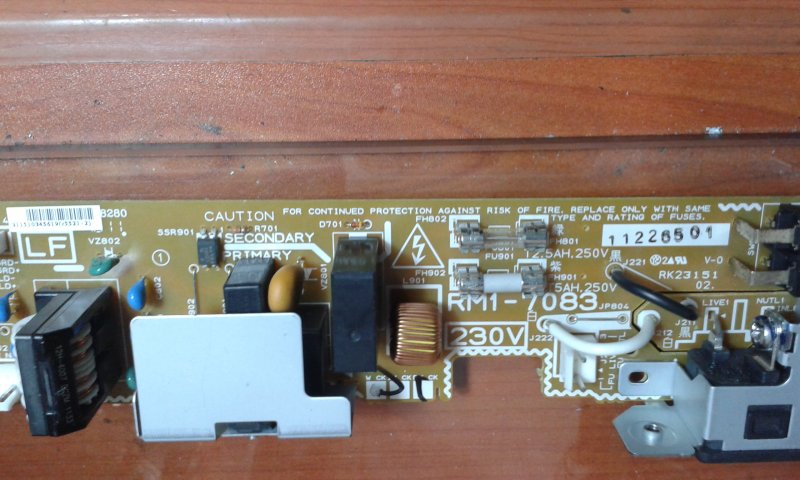

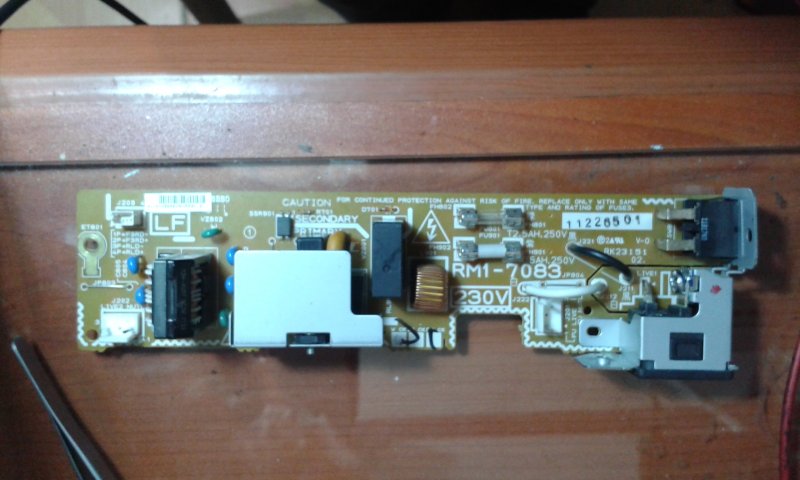

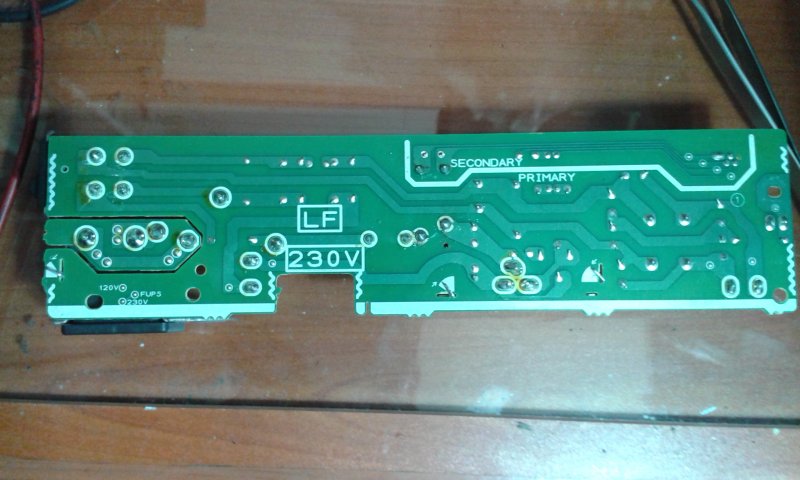

مداری وجود دارد که تصوی پشت و روی برد را ضمیمه نمودم . همانطور که ملاحظه میکنید برق 220 ولت ورودی شهر (AC) به پایه رله ای با کویل 24 ولت میرسد ، رله توسط برق مستقیم 24 ولت فعال می گردد (برق کویل رله 24 ولت می باشد ) همچنین یک دیود (که هیچگونه مشخصاتی روی آن درج نشده ) بصورت موازی با ولتاژ 24 ولت بوبین رله قرار دارد به صورتی که آند دیود به مثبت ولتاژ و کاتد دیود به منفی ولتاژ متصل می باشد .
رله از نوع چهار پایه می باشد ( 2 پایه جهت بوبین که با 24 ولت مستقیم راه اندازی می شود و 2 پایه دیگر که هدایت برق 220 ولت متناوب شهر را بر عهده دارند )
1- وظیفه این دیود چیست ؟
2- چه دیودی را میتوان جایگزین کرد ؟
با تشکر



[gadraj]

پاسخ : وظیفه دیود در محل d701 در این مدار چیست و با چه دیودی میتوان جایگزین کرد ؟

با سلام خدمت کلیه اساتید
مداری وجود دارد که تصوی پشت و روی برد را ضمیمه نمودم . همانطور که ملاحظه میکنید برق 220 ولت ورودی شهر (AC) به پایه رله ای با کویل 24 ولت میرسد ، رله توسط برق مستقیم 24 ولت فعال می گردد (برق کویل رله 24 ولت می باشد ) همچنین یک دیود (که هیچگونه مشخصاتی روی آن درج نشده ) بصورت موازی با ولتاژ 24 ولت بوبین رله قرار دارد به صورتی که آند دیود به مثبت ولتاژ و کاتد دیود به منفی ولتاژ متصل می باشد .
رله از نوع چهار پایه می باشد ( 2 پایه جهت بوبین که با 24 ولت مستقیم راه اندازی می شود و 2 پایه دیگر که هدایت برق 220 ولت متناوب شهر را بر عهده دارند )
1- وظیفه این دیود چیست ؟
2- چه دیودی را میتوان جایگزین کرد ؟
با تشکر

با سلام :
دیود فوق میتواند یک دیود رکتفایر معمولی مثل { IN4004 }باشد و وظیفه ان خنثی نمودن جریان مع***ی بوبین رله به هنگام قطع جریان بوبین میباشد .تا اسیبی به قطعه سویچ ان - اعم از ترانزیستور یا تریستور و..... وارد نشود . دامنه موثراین ولتاژ تقریبا بیش از چند برابر جریان اعمالی اش میباشد . موفق باشید



[AMD]

استاد گرامی بر اساس یکی از کیت ها یک تغذیه 30 ولت 3 امپر ساختم برای استفاده عملی باید از چه ترانسی استفاده کنم با تشکر /



[gadraj]

استاد گرامی بر اساس یکی از کیت ها یک تغذیه 30 ولت 3 امپر ساختم برای استفاده عملی باید از چه ترانسی استفاده کنم با تشکر /

با سلام :
اگر کیت مدارتون انالوگ هست از یک ترانس 220 به 32 الی 35 ولت و 4 امپر استفاده کنید ...- در صورتیکه مدارتون از نوع سویچینگ باشد باید اطلاعات بیشتری اعم از شماتیک و توان و... بزارید بیشتر در خدمتون باشم .
موفق باشید .



[AMD]

با سلام :
اگر کیت مدارتون انالوگ هست از یک ترانس 220 به 32 الی 35 ولت و 4 امپر استفاده کنید ...- در صورتیکه مدارتون از نوع سویچینگ باشد باید اطلاعات بیشتری اعم از شماتیک و توان و... بزارید بیشتر در خدمتون باشم .
موفق باشید .

از lm317رگلاتور استفاده شده .



[gadraj]

از lm317رگلاتور استفاده شده .

با سلام :
317 که به تنهایی 3 امپر را تحمل نخواهد کرد حتما بدنبال ان از ترانزیستور قدرتی استفاده شده ...
به هر حال همون از یک ترانس 220 به 32 الی 35 ولت و 4 امپر استفاده کنید .
با تشکر.
