پرسش و پاسخ بخش {مدارات الكترونيك}

[gadraj]

سلام
آقای رجبی سوالم را یک جور دیگه بیان می کنم شارژ یک باطری 2 ولت 10 آمپر را با چه وسیله ای می تونم تخلیه کنم یک وسیله ای باشه که جریان زیادی از باطری بکشه تا زود تخلیه بشه

با سلام :
یک تکه المنت 750 یا 1000 واتی که در اطو یا سماورهای سابق{حدود 5 سانتی که باز شده به شکل سیم شود} بردارید و دو لا کرده بهم بتابید و دو سر انرا به دو سر باتری بزنید منتظر باشید تا تخلیه بشه .
موفق باشید /



[gadraj]

سلام
استاد رجبی خسته نباشید باطری 12 ولت ماشین از 6 قسمت تشکیل شده که ولتاژ هر قسمت فکر کنم 2.2 ولت است میشه ولتاژ یکی از 6 قسمت باطری را تخلیه کرد که هر چقدر سریع باشد بهتر است با تشکر

با سلام :
در صورتی میتوانید فقط یک سلول انرا تخلیه کنید که به دو قطب { دو سر همون سلول } دسترسی داشته باشید باتری های سابق توسط کنتاکت ذغالی از قسمت بالا بهم مربوط میشدند که این امر ممکن بود ولی اخیرا این اتصالات از داخل محفظه داده میشه و دسترسی به تک سلول مقدور نیست مگر محفظه انرا سالم بشکافید .
موفق باشید .



[سيامك ي]

سلام استاد خسته نباشيد من روي دربازكن ها تحقيق ميكنم توي دربازكنهاي انگشتي كه هست موندم جور در نميياد اگه زحمتتون نباشه شماتيك مدار و برنامه نويسيهاشو و توضيح مدار رو واسم بنويسيد اگه ميشه زود بنوسيد.خيلي خيلي ممنونم.



[gadraj]

سلام استاد خسته نباشيد من روي دربازكن ها تحقيق ميكنم توي دربازكنهاي انگشتي كه هست موندم جور در نميياد اگه زحمتتون نباشه شماتيك مدار و برنامه نويسيهاشو و توضيح مدار رو واسم بنويسيد اگه ميشه زود بنوسيد.خيلي خيلي ممنونم.

با سلام :
دوست عزیز :
درب باز کن چی ؟؟؟ درب خونگی ؟؟ یا خودرویی ؟؟؟
در مورد شماتیک و مدار درخواستی خودرویی پست هایی توسط دوستان در همین رابطه در انجمن مان اپلود شده است میتونید جستجو و استفاده کنید اما در مورد برنامه نویسی بهتر است به یک برنامه نویس مراجعه کنید . در هر حال اگر از دوستانیکه فرصت و توانایی فوق را دارند ممنون می شو یم که همکاری کنند .
موفق باشید .



[gadraj]

با سلام
دوستان اگر کسی متونه کمک کنه ممنون میشم من با یک ولوم سر راه یک ترانس 30ولت بزارم و با کم یا زیاد کردن ولوم ولت کم یا زیاد بشه اگر کسی نقشه داره برام بزاره ممنون میشم راهنمایی کن

با سلام :
عزیزم بدون جستجو در تاپیک مربوطه هر جا دلت خواست پست زدی یعنی چه ؟؟؟ !!!!
برو تاپیک منابع تغذیه و همچنین ارشیو مدارات الکترونیک درخواست شما در چندین نوع موجود هست مطالعه و انتخاب و استفاده کنید .
بقیه پست هاتون هم بدلیل بلا محل {همین پست هم بلا محل میباشد } حذف میشوند . اینم لینک درخواست شما :
[hide] http://www.irantk.ir/irantk3784/ [/hide]
موفق باشید .



[6466]

با سلام
استاد رجبی از مقاومتهای 1/4 در چه مداری با چه جریانی میشه استفاده کرد
آیا میشه از این مقاومتها در ولتاژ 18 و آمپر 2.5 استفاده کرد؟



[اقای مهندس]

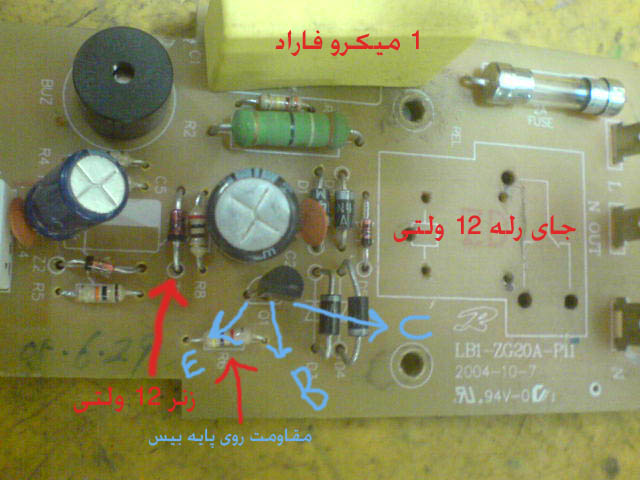

مشکل در مدار منبع تغذیه بدون ترانس

سلام من یه مدار دارم که این مدار یه منبع بدون ترانس داره که ولتاژ یه رله 12 ولتی رو تامین میکنه .220 ولت AC توسط دیودها به DC تبدیل میشه و یک زنر 12 ولتی هم داره.

وقتی ترانزیستور PNP استفاده میکنم روی پایه امیتر(E) که بصورت ثابت 12 ولت دارم .چون سر زنر رو پایه E هست و روی پایه بیس 12 ولت دارم ولی روی پایه کلکتور که راه انداز رله هست 5 ولت دارم .
وقتی ترانزیتسوتر NPN استفاده میکنم روی امیتر 12 ولت دارم و روی بیس و کلکتور 5 ولت دارم درصورتیکه رله 12 ولتی هست .زنر 12 ولتی ،، خازن خشک 1 میکرو فارادی و خازن 470 میکرو هم عوض کردم.

ضمنا دقیقا یادم نیست که ترانزیستور NPN بود یا PNP .چون گمش کردم.ولی هم NPN انداختم هم PNP .مشکل از کجا میتونه باشه که کلکتور نمیتونه 12 ولت رو تامین کنه ؟؟



[jfrras]

با سلام
استاد رجبی از مقاومتهای 1/4 در چه مداری با چه جریانی میشه استفاده کرد
آیا میشه از این مقاومتها در ولتاژ 18 و آمپر 2.5 استفاده کرد؟

سلام دوست عزیز
یه نمونه از مدارت رو بذار . مقدار وات مقاومت ها بسته به اتلاف جریان که مصرف کننده استفاده میکنه کم یا زیاد میشه .مثلا اگه بخای با یک مقاومت 1/4 وات یه موتور رو تغذیه کنی جریان مصرفی موتور زیاد باشه مقاومت نمیتونه تحمل کنه باید از مقاومت با وات بالا استفاده کنی . تشکر



[اقای مهندس]

مشکل در مدار منبع تغذیه بدون ترانس

سلام من یه مدار دارم که این مدار یه منبع بدون ترانس داره که ولتاژ یه رله 12 ولتی رو تامین میکنه .220 ولت AC توسط دیودها به DC تبدیل میشه و یک زنر 12 ولتی هم داره.

وقتی ترانزیستور PNP استفاده میکنم روی پایه امیتر(E) که بصورت ثابت 12 ولت دارم .چون سر زنر رو پایه E هست و روی پایه بیس 12 ولت دارم ولی روی پایه کلکتور که راه انداز رله هست 5 ولت دارم .
وقتی ترانزیتسوتر NPN استفاده میکنم روی امیتر 12 ولت دارم و روی بیس و کلکتور 5 ولت دارم درصورتیکه رله 12 ولتی هست .زنر 12 ولتی ،، خازن خشک 1 میکرو فارادی و خازن 470 میکرو هم عوض کردم.

ضمنا دقیقا یادم نیست که ترانزیستور NPN بود یا PNP .چون گمش کردم.ولی هم NPN انداختم هم PNP .مشکل از کجا میتونه باشه که کلکتور نمیتونه 12 ولت رو تامین کنه ؟؟

سلام .از استاتید خواهشمندم منو راهنمایی کنند



[tenoos]

سلام دوستان
من نقشه بر تغذیه دی وی دی پلیر سامسونگ مدل SAMSUNG DVD- P171
رو میخوام لطفا کمکم کنید
با تشکر
