درود استاد عزیز
بجز c4 تمام قطعات نصب کردم صدای بوق قطع شد ولی وقتی ولتاژ خروجی از ۶ ولت بیشتر میکنم محافظ اتصال کوتاه فعال و صدای بوق بلند و خروجی صفر میشه زیر ۶ ولت همه چی عادیه
وقتی c4 نصب کردم بازم صدای بوق ضعیف هست
چون خازن ۴۷میکرو ۲۵ ولتی نداشتم خازن ۱۰۰ میکرو ۲۵ ولتی جایگزین کردم و c2 هم چون ۱۰ میکرو ۲۵ ولتی نداشتم خازن ۱۰ میکرو ۵۰ ولتی گذاشتم که فرقی نکرد
خازن ۴۷ میکرو با c2 موازی کردم فرقی نکرد
استاد بجز رله هیچ قطعه ای رو خارج نکردم بیزر هم خارج نکرده بودم
خازن بایپلار هم ندارم شایدم داشته باشم ولی نمیدونم کدوم نمونه هست تا تست بیزر انجام بدم ولی منبع تغذیه متغیر دارم اگه روش تست دیگری امکان داره بفرمایید انجام بدم
استاد شاید این مشکل از قبل بوده چون وقتی انگشتمو رو سوراخ بالایی بیزر میزارم صدا بقدری ضعیف میشه که اگر دقت نکنی اصلا متوجه نمیشی شاید چسب کاغذی روی بیزر بوده که عین آزمایشات کنده شده
سپاس

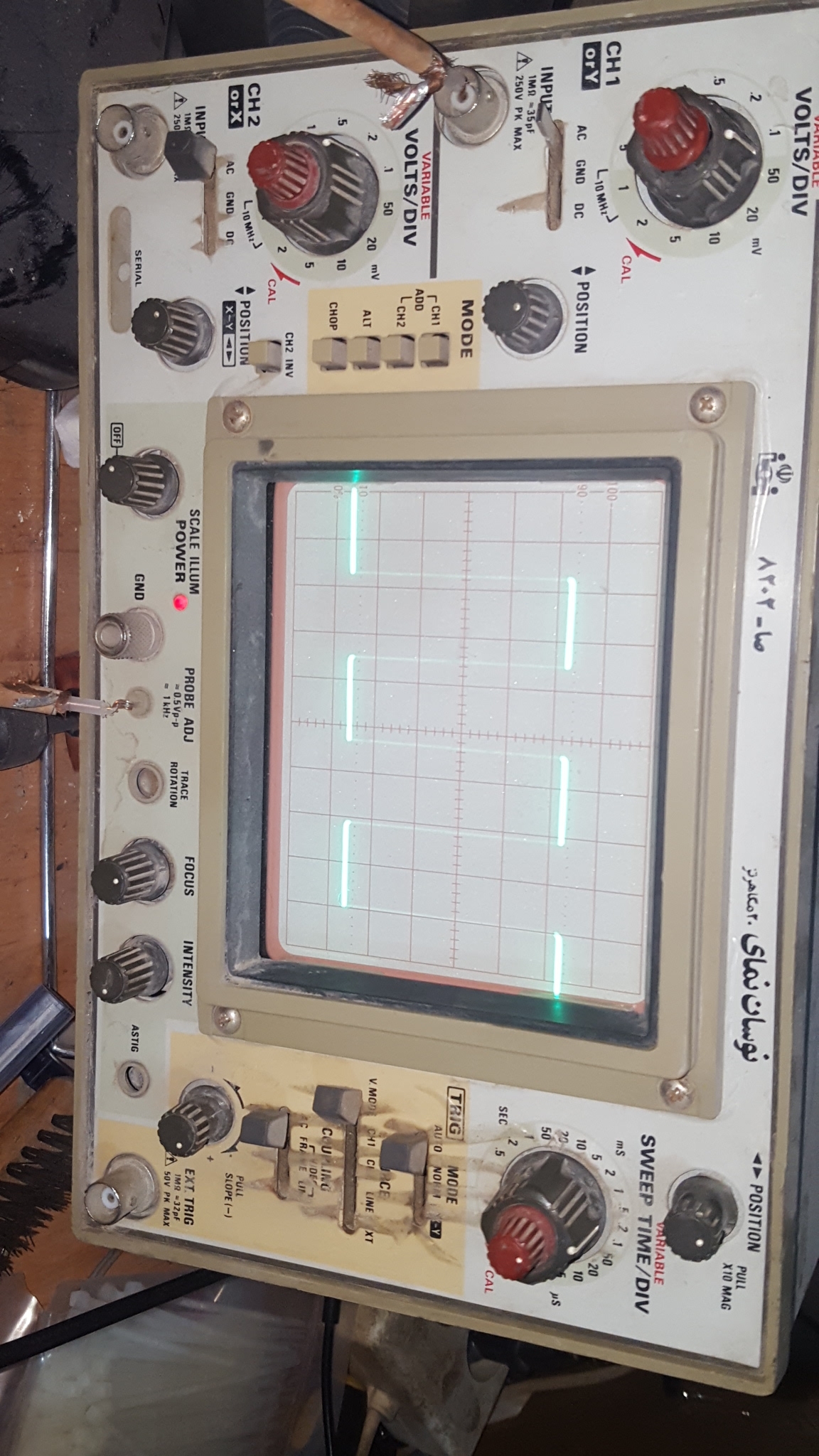

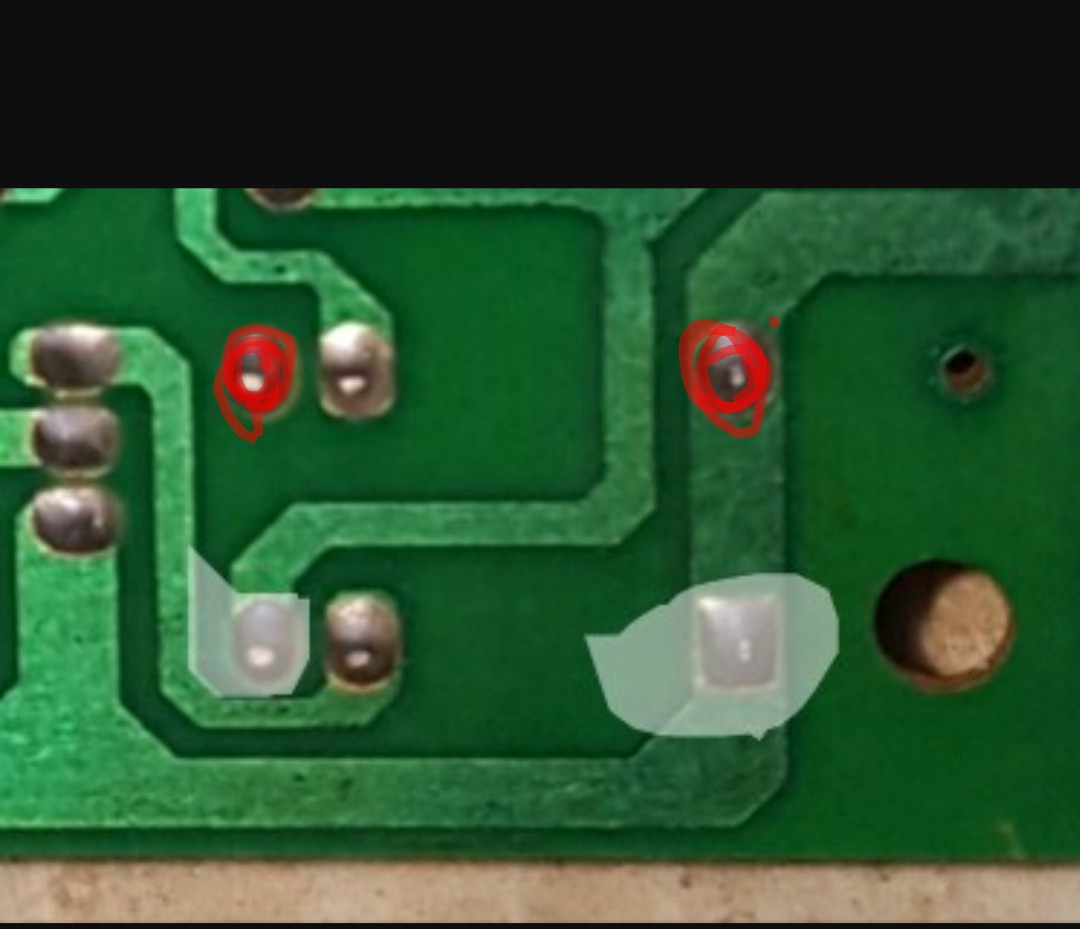

مشاهده فایل‌پیوست 175327
درود
زمانیک پاسخ و گزارش شما رو میخونم ، باید روی نقشه تعقیب و پیگیری و بررسی عمیقی کنم و اگه پاسخ ابهامات رو بدونم ، زمان عیب یابی بسیار کوتاه تر میشه .
اما اگه زمان قابل توجهی سپری بشه باید مجددا گزارش قبلی شما رو بخونم و دوباره همراه با نقشه بررسی کنم تا پاسخ جدید شما قابل استفاده بشه.
لذا سوالاتی که نیاز به انجام آزمایش نداره و پاسخ اونا رو میدونی که مثلا بیزر چه رنگی هست ، با این وجود حتما باید با تاخیر قابل توجهی پاسخ بدی و همیشه منو ناگزیر به مطالعه و بررسی مکرر پست های گذشته میکنی.
لذا پاسخ هایی که برای شما مشخص هست فورا اعلام کن .
از جمله پاسخ این سوال که :

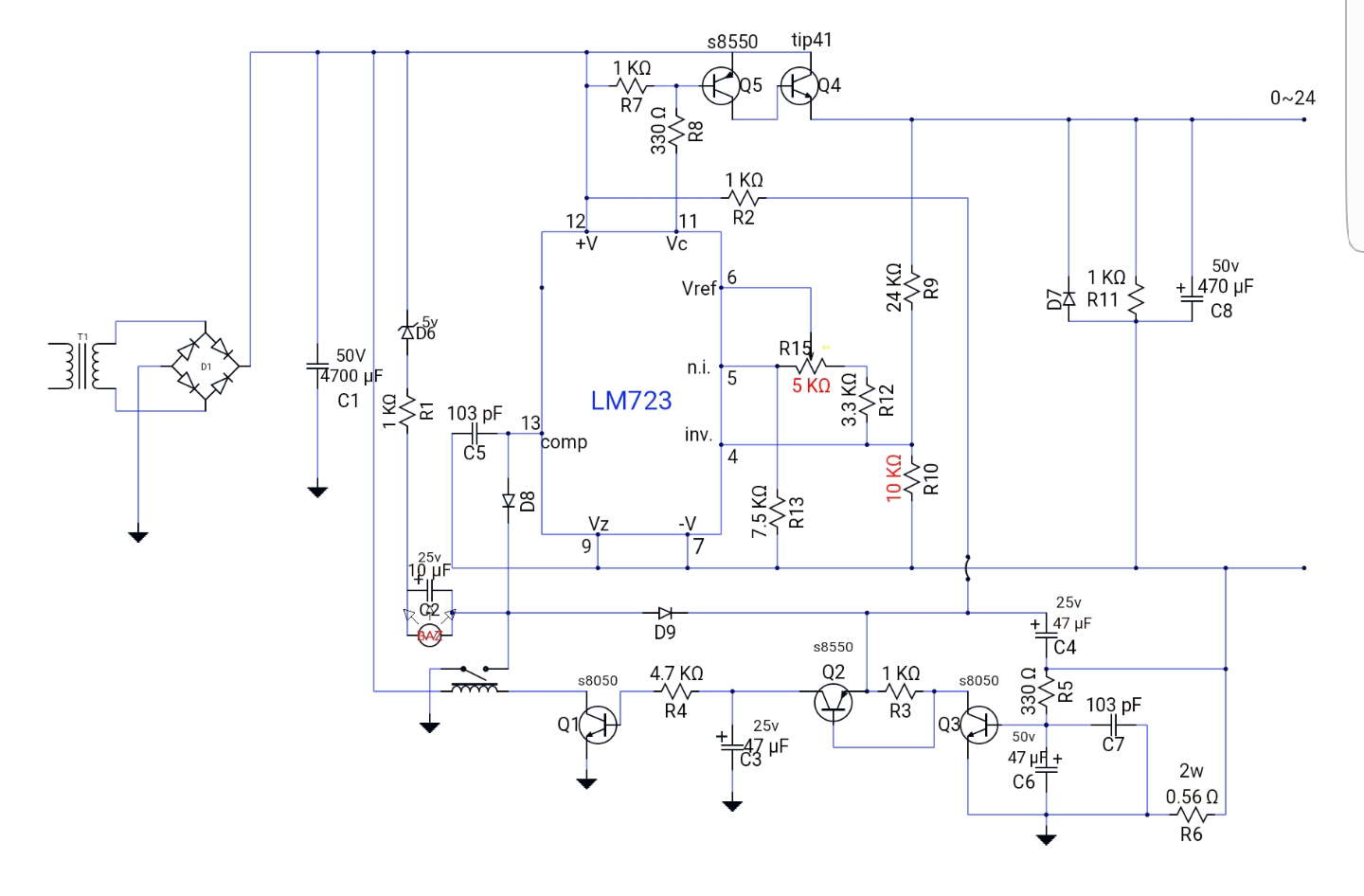

۱- آیا مطمئنی c4 رو اشتباه نگرفتی ( یعنی ممکنه روی برد c4 باشه اما جز نقشه دراختیارم نیست و لذا منظور من از c4 خازنی هست که در نقشه بنام c4 اعلام کردی و ممکنه اشتباها c4 اعلام کرده باشی و دراینصورت به اندازه یک پروژه بزرگ باید وقت تلف بشه تا فقط متوجه بشم تست های بی ثمری انجام دادی.
بنابرین ملاک من شماره قطعاتی است که روی نقشه معرفی کردی .
۲-آیا با نصب c4 هیچ مشکلی جز صدای بوق ضعیف نداری ؟
یعنی با نصب c4 در تمام ولتاژها فقط ایراد بوق ضعیف هست و هیچ ایراد دیگری وجود نداشت ؟
پاسخ سوال ۱ و ۲ نیاز به ازمایش نداره لذا فورا پاسخ بده
۳- بدون c4 که خروجی بالاتر از ۶ ولت منجر به بوق بلند و پروتکت میشه
آیا در همین حالت (بوق بلند و پروتکت ) چنانچه مقاومت نمونه گیر R6 را شورت کنی ، مشکل بوق و پروتکت بکلی رفع میشه ؟
( میتونی با پنس فلزی و بدون لحیمکاری شورت کنی و باید مطمئن باشی روی لحیم ، مواد رنگ و ضد رطوبت بی رنگ مانع اتصال پنس نباشه )
تست بیزر
۴- یک پایه بیزر را آزاد کن و با مقاومت سری حدود ۲ کیلو به ولتاژ صفر ولت متصل کن و ولتاژ را بتدریج افزایش بده و ببین تا چه ولتاژی صدای بوق نداره ؟
یعنی ماکزیمم ولتاژ بیزر که ساکت باشه چند ولته ؟
اگه خازن بایپلار بزرگتر از ۱ میکرو برای تست بیزر نداری که بسیار بعیده اما اگه نداری
پایه های منفی دو خازن ۱۰ الی ۴۷ میکرو را بهم متصل و سری کن که پایه های مثبت ازاد باشه
و یک پایه مثبت آزاد را به پایه ازاد بیزر و پایه دیگر مثبت ازاد خازن را به ولتاژهای مختلف آداپتور یا تغذیه متصل کن ببین صدایی از بیزر شنیده میشه ( ظرفیت دو خازن مساوی و حتما سالم باشن )
اگه صدا شنیده شد با ولتاژهای مختلف و با خازن های مختلف بزرگتر از ۱ میکرو تست کن و ببین با چه خازن هایی و با چه ولتاژهایی بیصداست.
ولتاژ بیزر را رعایت کن یعنی پایه ای که به دو دیود D8, D9 متصل شده پایه منفی بیزر است و نباید به ولتاژ مثبت متصل بشه
(پایه های خازن c2 هم پایه منفی و مثبت بیزر را راهنمایی میکنه)
۵- ولتاژ خروجی دیود پل (یا کلکتور tip41 ) را هم اعلام فرمایید
صحت اغلب پاسخ های شما ناممکنه لذا دقت زیادی داشته باش .
بخاطر داری که قسم میخوردی در نقشه هیچ خطایی جز رله وجود نداره و چه اوقاتی تلف شد تا خطاها را خودم با استفاده از تصاویر پیدا کنم ولی مطمئن باش ضرر شما بیشتر از زیان من خواهد بود ، پس دقت فوق العاده کن .
سپاس
