پاسخگویی به سوالات مربوط به میکرو کنترلر هاي AvR

[avr]

با سلام
من برای شما آرزوی سلامتی دارم
من تا 25 آخرین فرصت تحویل پروژه دارم:shalagh:
خواهشمندم کارهای من رو در اولویت قرار دهید:boos:
مدیریت شما رو تبریک میگم:love-smiley-017:
انشا الله مدیر خوبی در تمام امورات زندگی باشید k:



[saegheh_0836]

مدار ماشین

با سلام خدمت دوست عزیزم avr

از این که مدار شما دیر شد معذرت می خواهم
مداری را که برای شما می گذارم ساخت ان بسیار اسان است

این مدار به این صورت کار می کند می دانید که در همه لامپها یک فیلامان و جود دارد که در اثر عبور جریان نور از خود تششع می کند حال اگر دقت کنید در درون ماشین همه لامپهای از یک کنتاکت به بدنه یا همان برق منفی باطری متصل می شود حالا اگر لامپ از کلید خاموش باشد دیگر جریانی از لامپ عبور نخواهد کرد ودر نهایت در هر دو کنتاکت برق منفی جاری می شود و حالا اگر فیلامان به هر دلیل قطع شده باشد ارتباط دو کنتاکت قطع می شود و در زمان خاموشی لامپ جریان منفی نمی تواند به کنتاکت دیگر راه یابد ما از این خاصیت استفاده کردیم و این مدار را ساختیم اگر لامپ سالم باشد جریان منفی از کنتاکتی که به بدنه وصل شده است ز طریق فیلامان به کنتاکت دیگر راه می یابد و وارد ورودی یکی از پایه های ای س مولتی پلکس می شود و ان پایه را صفر می کند که این صفر به معنای سالم بودن لامپ است باید دقت کنید که همه ورودی های ای سی های مولتی پلکس هر کدام به یک مقاومت بالا کش 4.7کیلو اهم متصل می شود که در نقشه برای جلو گیری ازدهام نقشه فقط یک پایه به مقاومت و صل شده است
حالا اگر لامپی فیلامانش سوخته باشد دیگر جریان منفی از طریق فیلامان جریان نمی یابد ود در نتیجه ورودی ای سی 1 می ماند که به مفهوم سوخته بودن لامپ است
لازم به ذکر این مدار در زمانی خوب کار می کند که همه لامپها خاموش باشد به همین دلیل در مدار یک رله در نظر گرفته شده که در زمان تست یک فرمان از طریق میکرو به رله داده شده ودر نهایت برق کلیه لامپها قطع می شود و بعد از پایان تست دوباره برق اصلی وصل می شود برای محدود کردن جرین برای هر پایه ای سی مولتی پلکس یک مقاومت 100 اهم در نظر گرفته شده است لازم به ذکر است هر ورودی به کنتاکتی که به کلید وصل شده است متصل می شود در روی مدار یک کلید تعبیه شده است که تحریک کلید ابتدا رله برق اصلی لامپها را قطع و بعد مرحله تست لامپها شروع می شود در صورتی که لامپی سوخته باشد شماره ان لامپ نوشته می شود در غیر این صورت پیغام سالم بون لامپها صادر می شود

نکته دیگر اینکه بعد از تست برای اینکه بخواهید دوباره تست کنید باید دو بار کلید تست را فشاردهید

ولتاژ کاری مدار 12 ولت است
رد صورتی که در مورد مدار سوال داشتید من در خدمتم



[behdeh.net]

با سلام

دوست گرامی:
میتونید این برنامه رو واسم بنویسید؟
چون این برنامه رو باید تا پایان ماه آماده نصب باشه:
دارم اما بدون ال سی دی بود حذف کردم

این لطف رو میکنید؟
(
میتونیدیک مداری قرار بدید که با ای وی ار نوشته شده باشه و
این مدار حساس به گاز باشه
وقتی بوی گاز فهمید به آژیر وصل بشه و به 2 خط تلفت تماس حاصل کند

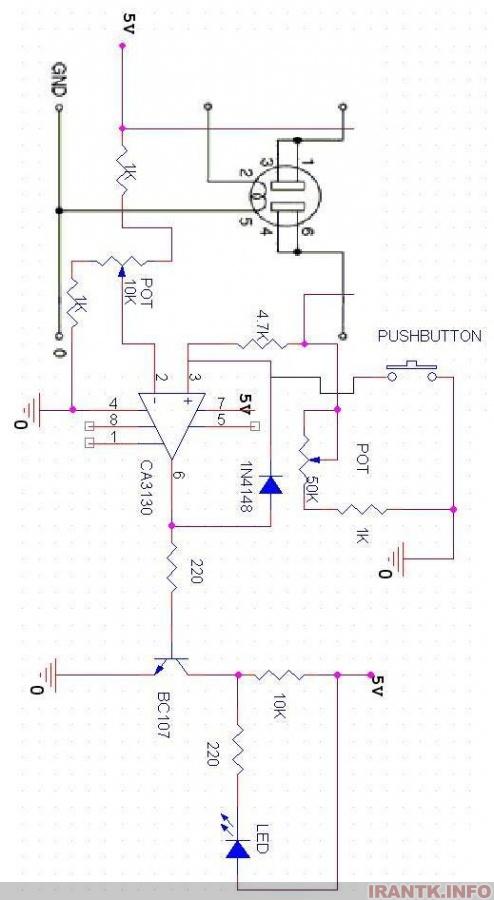

ای نقشه یک سنور هستش
متشکرم
)​



[avr]

با سلام خدمت دوست عزیزم avr

از این که مدار شما دیر شد معذرت می خواهم
مداری را که برای شما می گذارم ساخت ان بسیار اسان است

این مدار به این صورت کار می کند می دانید که در همه لامپها یک فیلامان و جود دارد که در اثر عبور جریان نور از خود تششع می کند حال اگر دقت کنید در درون ماشین همه لامپهای از یک کنتاکت به بدنه یا همان برق منفی باطری متصل می شود حالا اگر لامپ از کلید خاموش باشد دیگر جریانی از لامپ عبور نخواهد کرد ودر نهایت در هر دو کنتاکت برق منفی جاری می شود و حالا اگر فیلامان به هر دلیل قطع شده باشد ارتباط دو کنتاکت قطع می شود و در زمان خاموشی لامپ جریان منفی نمی تواند به کنتاکت دیگر راه یابد ما از این خاصیت استفاده کردیم و این مدار را ساختیم اگر لامپ سالم باشد جریان منفی از کنتاکتی که به بدنه وصل شده است ز طریق فیلامان به کنتاکت دیگر راه می یابد و وارد ورودی یکی از پایه های ای س مولتی پلکس می شود و ان پایه را صفر می کند که این صفر به معنای سالم بودن لامپ است باید دقت کنید که همه ورودی های ای سی های مولتی پلکس هر کدام به یک مقاومت بالا کش 4.7کیلو اهم متصل می شود که در نقشه برای جلو گیری ازدهام نقشه فقط یک پایه به مقاومت و صل شده است
حالا اگر لامپی فیلامانش سوخته باشد دیگر جریان منفی از طریق فیلامان جریان نمی یابد ود در نتیجه ورودی ای سی 1 می ماند که به مفهوم سوخته بودن لامپ است
لازم به ذکر این مدار در زمانی خوب کار می کند که همه لامپها خاموش باشد به همین دلیل در مدار یک رله در نظر گرفته شده که در زمان تست یک فرمان از طریق میکرو به رله داده شده ودر نهایت برق کلیه لامپها قطع می شود و بعد از پایان تست دوباره برق اصلی وصل می شود برای محدود کردن جرین برای هر پایه ای سی مولتی پلکس یک مقاومت 100 اهم در نظر گرفته شده است لازم به ذکر است هر ورودی به کنتاکتی که به کلید وصل شده است متصل می شود در روی مدار یک کلید تعبیه شده است که تحریک کلید ابتدا رله برق اصلی لامپها را قطع و بعد مرحله تست لامپها شروع می شود در صورتی که لامپی سوخته باشد شماره ان لامپ نوشته می شود در غیر این صورت پیغام سالم بون لامپها صادر می شود

نکته دیگر اینکه بعد از تست برای اینکه بخواهید دوباره تست کنید باید دو بار کلید تست را فشاردهید

ولتاژ کاری مدار 12 ولت است
رد صورتی که در مورد مدار سوال داشتید من در خدمتم

دوست عزیز تشکر از لطف و زحمات شما
ممنونم-
ممنونم-
ممنونم-
ممنونم-
ممنونم-
ممنونم-



[avr]

با سلام

دوست عزیز یک سوال
من میتونم بجای ای سی 32 از 16 استفاده کنم؟
چون در دسترسم نیست
و در بسکام 16 رو تعریف کنم؟:busted_red:



[saegheh_0836]

دوست عزیز یک سوال
من میتونم بجای ای سی 32 از 16 استفاده کنم؟
چون در دسترسم نیست
و در بسکام 16 رو تعریف کنم؟:busted_red:

بله چرا نمی شه در برنامه تعریف کن مشکل نداری



[saegheh_0836]

دوست گرامی:

میتونید این برنامه رو واسم بنویسید؟
چون این برنامه رو باید تا پایان ماه آماده نصب باشه:
دارم اما بدون ال سی دی بود حذف کردم​

این لطف رو میکنید؟
(
میتونیدیک مداری قرار بدید که با ای وی ار نوشته شده باشه و
این مدار حساس به گاز باشه
وقتی بوی گاز فهمید به آژیر وصل بشه و به 2 خط تلفت تماس حاصل کند
ای نقشه یک سنور هستش
متشکرم

)​

دوست عزیزم هر کاری که بتوانم برای شما انجام می دهم

ساخت این مدار یسیار ساده است ولی یک مقدار پیچیده نگران نباش انشا الله طراحیش می کنم



[behdeh.net]

دوست عزیزم هر کاری که بتوانم برای شما انجام می دهم

ساخت این مدار یسیار ساده است ولی یک مقدار پیچیده نگران نباش انشا الله طراحیش می کنم

سلام دوست م
من به انتظار جواب شما میمونم
چون تنها امیدم به شماست
تشکر



[saegheh_0836]

سلام دوست م
من به انتظار جواب شما میمونم
چون تنها امیدم به شماست
تشکر

دوست عزیز امیدت به خدا باشه نه به من که فقط یک بنده کوچیکم



[avr]

با سلام

این مدار مرتب کار نمیکنه
