با سلام خدمت اساتید محترم.
بنده از منبع تغذیه اداک 302 استفاده میکنم و چند روز پیش دچار ایراد شد و پس از تعویض یه سری قطعه تعمیر شد.

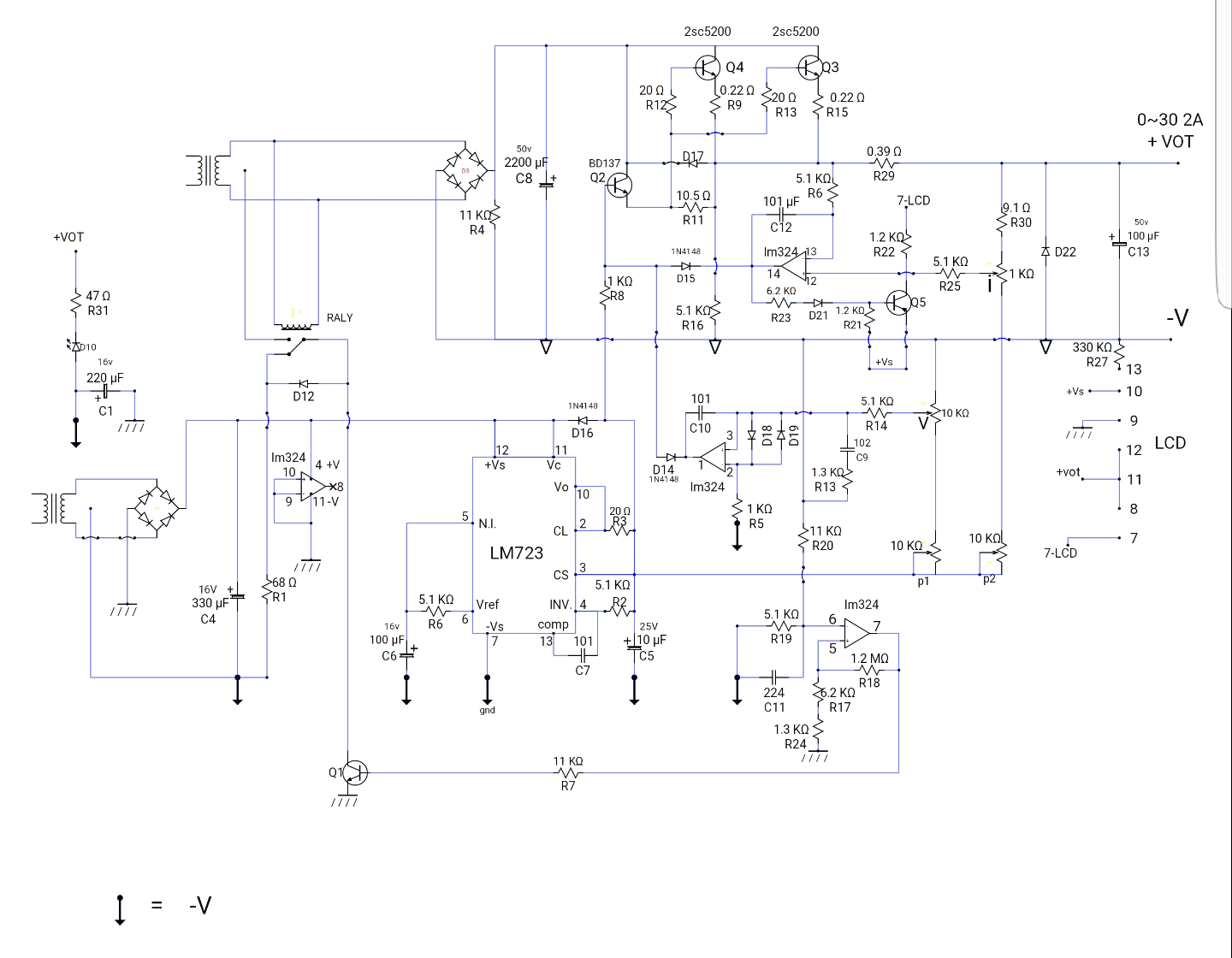

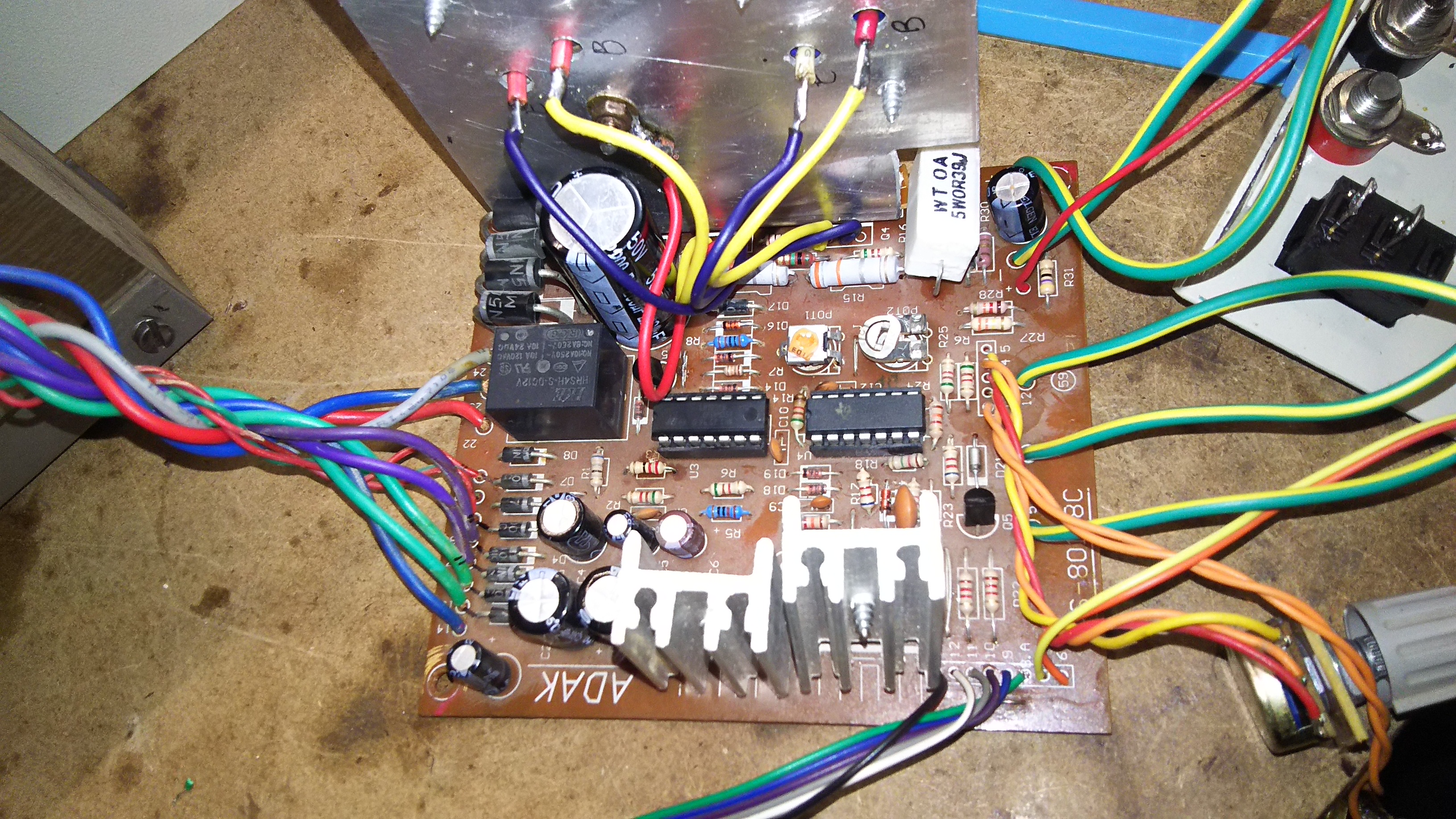

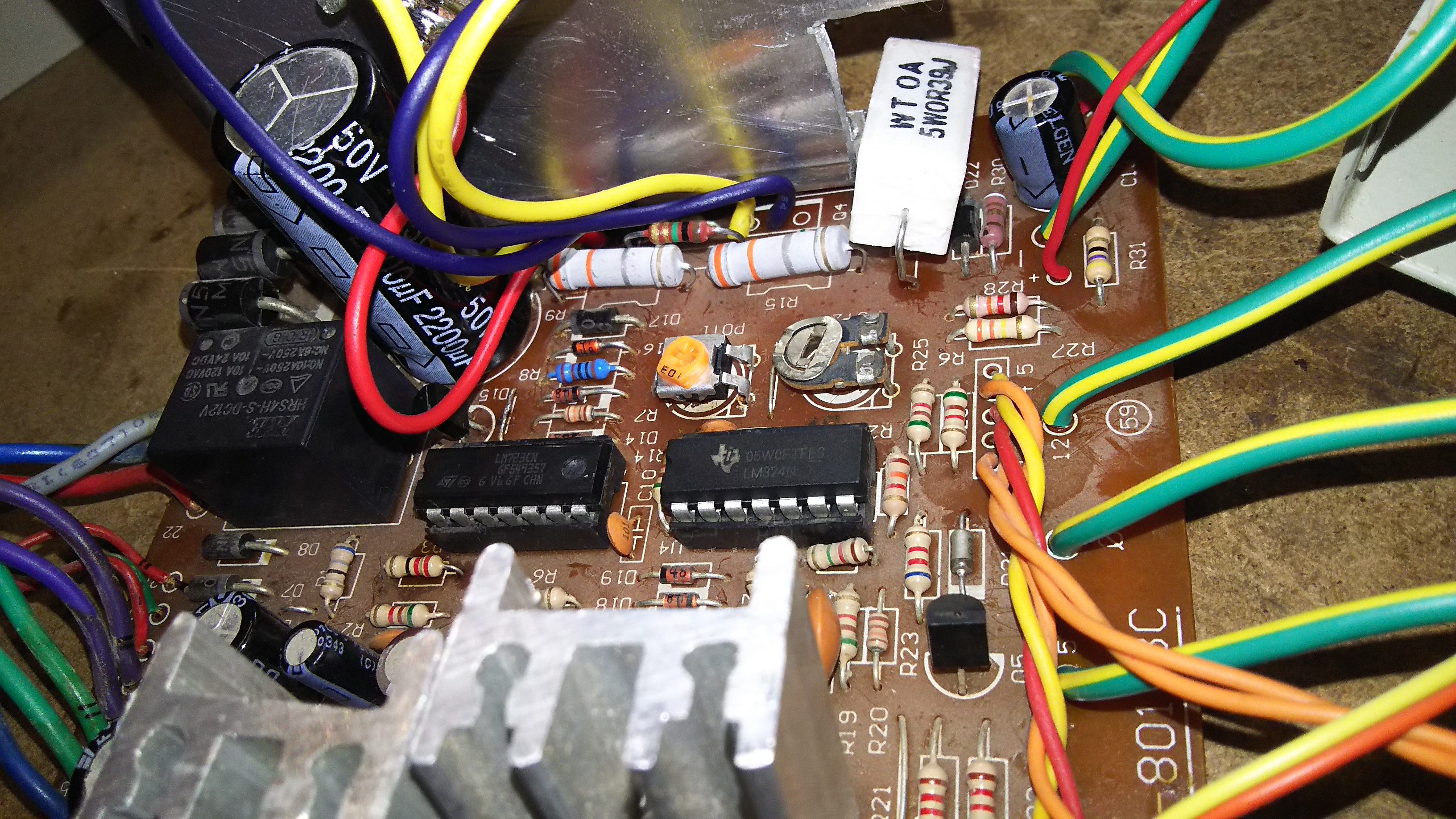

اگر شخصی عکس از برد و مشخصات قطعات و ولتاژهای نقاط مختلف رو نیاز داره در خدمتم.
ذکر چند نکته تو تعمیر این برد که بنده با ان برخورد کردم شاید مفید باشه:
1. اگر یکی از ترانزیستورهای قدرت از کار بیفته معمولا مقاومت امیتر (0.29 اهم در برد بنده) میسوزه و پتانسیومتر روی برد که با pot1 مشخص شده هم میسوزه و ممکنه ای سی lm723 هم از کار بیفته
2. با خارج کردن هر دو ای سی از مدار ولتاژ خروجی صفره
3. اگر فقط ای سی lm723 تو مدار باشه و lm324 از مدار خارج بشه، بشرط سلامت مدار خروجی ثابت و معمولا حدود 25 ولته و با ولوم تغییر نمیکنه.
4. این منبع تغذیه از ترانس با خروجی های مستقل 12 سه سر و 12 دوسر و سه سر اصلی 0-19-35 استفاده میکنه که lm324 بنا به درخواست کاربر به ولتاژ بالاتر خروجی 19 را به 35 ولت سوئیچ میکند.
با تشکر

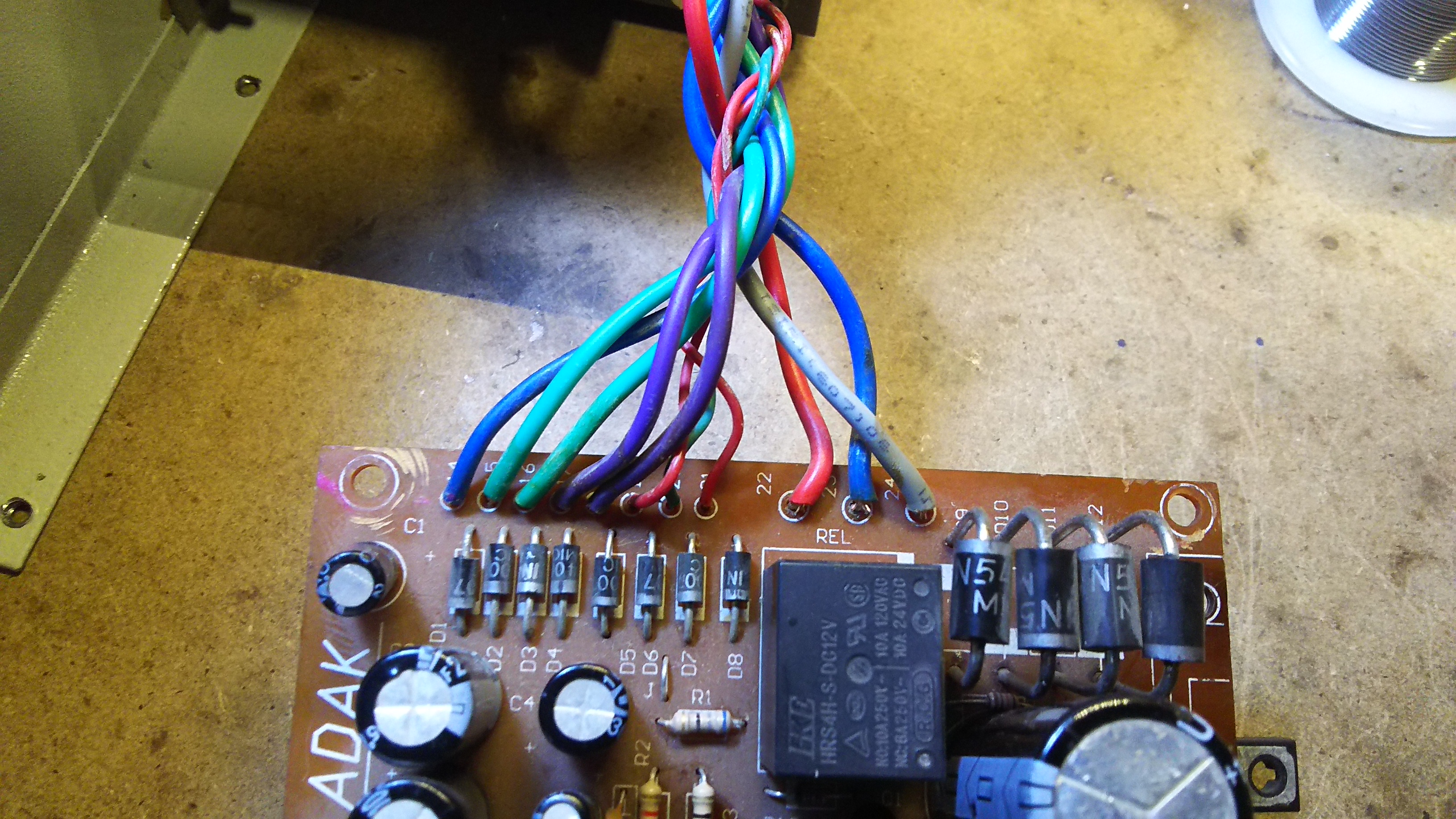

مشاهده فایل‌پیوست 172585
