دانلود: نقشه ناقص از منبع تغذیه آداک (ADAK)

محیاجان

کاربر
2019-12-11
441
1,004
زاهدان
درود استاد

یاد ناظم مدرسه (آقای اکبری) دوران راهنمایی افتادم اونقدری سختگیر بود و به همچی گیر میداد که تا میامد بچها ناخواسته و از روی ترس و هول دستپاچگی حرکاتی انجام میدادند که باعث خشم و غصب چند برابری ایشون میشدند که واویلا در واقع ایشون گمان می‌کرد بچها عمدا این کارها رو میکنن تا حرصش رو در بیارن نگو طفلکیها از روی ترس و هول این حرکات هرچند کوچیک ازشون سر میزد..

از کسی که تازه آموزش رانندگی یاد میگیره نباید توقع نشستن پشت تریلی داشت

بنده ابتدا عرض کردم تا کنون تجربه کشیدن نقشه رو نداشتم ولی فرمودید بدون نقشه نمیشود

همچنین

در پست ۵۷ عرض کردم اگر مقدوره فعلا عیب یابی کنیم نقشه بعداً کامل میکشم چون سخت نیازمند منبعی با ولتاژ ۲۵ولت دو آمپر هستم

تجربه نشون داده تو هر کاری بیش از حد دقت کنی و وسواس داشته باشی اون کار خراب میشه ...
تو کشیدن نقشه زیادی وسواس داشتم

در هر صورت از زحمات شما ممنون و سپاسگزارم که تا اینجا همراهم بودید اگر باعث رنجش خاطر شدم عذرخواهی میکنم ( از روی عمد نبود)

آخرین ویرایش:

mamal-5105

کاربر
2012-10-16
4
5
دوست عزیز این میکرو در نمایشگر رو چطور راه‌اندازی کردی؟چون نمیدونم باید پروگرام بشه یانه؟چوم منم یه آداک۱۵۲ دارم که میکرو آتماجا8 سوخته .یکی بجاش گذاشتم اما نمایشگر کار نکرد.نمیدونم مشکل از کجاست؟


محیاجان

کاربر
2019-12-11
441
1,004
زاهدان
نقشه کامل منبع تغذیهADAK PS-302
اگر عیب و ایرادی مشاهده شد بفرمایید اصلاح کنم( البته تمام سعی و تلاشم کردم بدون عیب باشه)


آخرین ویرایش:

امیر سجاد

VIP+ افتخاری
کاربر +vip پلاس
2018-07-10
1,232
4,388
ایران
نقشه کامل منبع تغذیهADAK PS-302
اگر عیب و ایرادی مشاهده شد بفرمایید اصلاح کنم( البته تمام سعی و تلاشم کردم بدون عیب باشه)

سلام
اقا محیا ترانس کاهنده سه سر یا دو سر ؟
رله که استفاده شده ac . dc است ؟
متشکرم


امیر سجاد

VIP+ افتخاری
کاربر +vip پلاس
2018-07-10
1,232
4,388
ایران
سلام
دوست خوبم ترانس ها در تصویر مشخص نیست . اما در مورد رله 24 ولت dc است .پس تغذیه رله باید به ولتاژ dc وصل بشه .و تیقه های باز و بسته رله ( مشترک . باز . بسته) به نظر من اشتباه کشیدی یک کنترلی از روی برد انجام بده.
اپ امپ ای سی زیر رله اشتباه چون همیشه خروجی منفی است.
مقاومت r4 اشتباه است . به نظر من معنی ندارد .
و.....
به گراند ها هم توجه کن.دوست خوبم
متشکرم


محیاجان

کاربر
2019-12-11
441
1,004
زاهدان
سلام
دوست خوبم ترانس ها در تصویر مشخص نیست . اما در مورد رله 24 ولت dc است .پس تغذیه رله باید به ولتاژ dc وصل بشه .و تیقه های باز و بسته رله ( مشترک . باز . بسته) به نظر من اشتباه کشیدی یک کنترلی از روی برد انجام بده.
اپ امپ ای سی زیر رله اشتباه چون همیشه خروجی منفی است.
مقاومت r4 اشتباه است . به نظر من معنی ندارد .
و.....
به گراند ها هم توجه کن.دوست خوبم
متشکرم

سلام امیر سجاد عزیز مقاومت r4 جهت خالی کردن خازن c8 بصورت موازی در مدار قرار گرفته
هر دو ترانس سه سر هستن که تونقشه مشخصه
و نماد هر سه گراند با هم فرق می‌کنه
در مورد رله ممکنه اشتباه باشه چون همیشه با رله تو نقشه مشکل داشتم اونقدر اسباب زحمت و تشویش اعصاب استاد شدم که جرات نمیکنم از استاد طریقه قرار گیری رو بپرسم تصویر واضح میزارم شما بررسی کنید تا اصلاح کنم ممنون

آخرین ویرایش:

Beewaskhan

کاربر
2018-04-30
1
1
سلام محیا جان منم دقیقا همین مشکلو با همین مدل منبع دارم آخر چیست نتیجه مشخص نشد از چی می‌تونه باشه؟ من یهو ولتاژو بردم بالا دیگه رو 43 مونده و دیگه کم هم نشد ک نشد


امیر سجاد

VIP+ افتخاری
کاربر +vip پلاس
2018-07-10
1,232
4,388
ایران
سلام امیر سجاد عزیز مقاومت r4 جهت خالی کردن خازن c8 بصورت موازی در مدار قرار گرفته
هر دو ترانس سه سر هستن که تونقشه مشخصه
و نماد هر سه گراند با هم فرق می‌کنه
در مورد رله ممکنه اشتباه باشه چون همیشه با رله تو نقشه مشکل داشتم اونقدر اسباب زحمت و تشویش اعصاب استاد شدم که جرات نمیکنم از استاد طریقه قرار گیری رو بپرسم تصویر واضح میزارم شما بررسی کنید تا اصلاح کنم ممنون


سلام
دوست خوبم آقا محیا جان
جهت کشیدن نقشه از روی برد اول باید کلیه دیتاشیت های قطعات را بدونی مثلا ای سی 324 LM پایه تغذیه کدوم است .کدام پایه منفی و کدام پایه مثبت است که منفی به زمین وصل است. و بغیه دیتا شیت ها و......رله به کار رفته در روی برد ولتاژ کاری بوبین رله ac است یا dc یا همین رله از کدام قطعه ترانزیستور یا ای سی دستور میگیرد. و با این اطلا عات را از روی برد مشخص میکنی شروع به رسم نقشه رو اغاز میکنی.
دوم در روی برد زمین منفی را مشخص کن . در اکثر بردها دو نقطه زمین یا منفی است . مثلا پایه ای سی 342 به زمین منفی مربوطه خود وصل شود .
و اعلام زمین منفی را هر قسمت را با علامت خودش نشان بده
سوم در رسم نقشه برد جهت راحتی کار سیم منفی را نکشه و در هر جا منفی بود با علامت زمین نشان بده .
در ضمن دوست خوبم جهت پیدا کردن قطعات به هم وصل شده از چه روشی استفاده میکنی مثلا پایه مقاوت با چه پایه قطعات ارتباط دارد؟
متشکرم


alirezap30

کاربر vip
vip
کاربر
2012-10-13
25
43
ساری
با سلام خدمت اساتید محترم.
بنده از منبع تغذیه اداک 302 استفاده میکنم و چند روز پیش دچار ایراد شد و پس از تعویض یه سری قطعه تعمیر شد.
اگر شخصی عکس از برد و مشخصات قطعات و ولتاژهای نقاط مختلف رو نیاز داره در خدمتم.
ذکر چند نکته تو تعمیر این برد که بنده با ان برخورد کردم شاید مفید باشه:
1. اگر یکی از ترانزیستورهای قدرت از کار بیفته معمولا مقاومت امیتر (0.39 اهم در برد بنده) میسوزه و پتانسیومتر روی برد که با pot1 مشخص شده هم میسوزه و ممکنه ای سی lm723 هم از کار بیفته
2. با خارج کردن هر دو ای سی از مدار ولتاژ خروجی صفره
3. اگر فقط ای سی lm723 تو مدار باشه و lm324 از مدار خارج بشه، بشرط سلامت مدار خروجی ثابت و معمولا حدود 25 ولته و با ولوم تغییر نمیکنه.
4. این منبع تغذیه از ترانس با خروجی های مستقل 12 سه سر و 12 دوسر و سه سر اصلی 0-19-35 استفاده میکنه که lm324 بنا به درخواست کاربر به ولتاژ بالاتر خروجی 19 را به 35 ولت سوئیچ میکند.

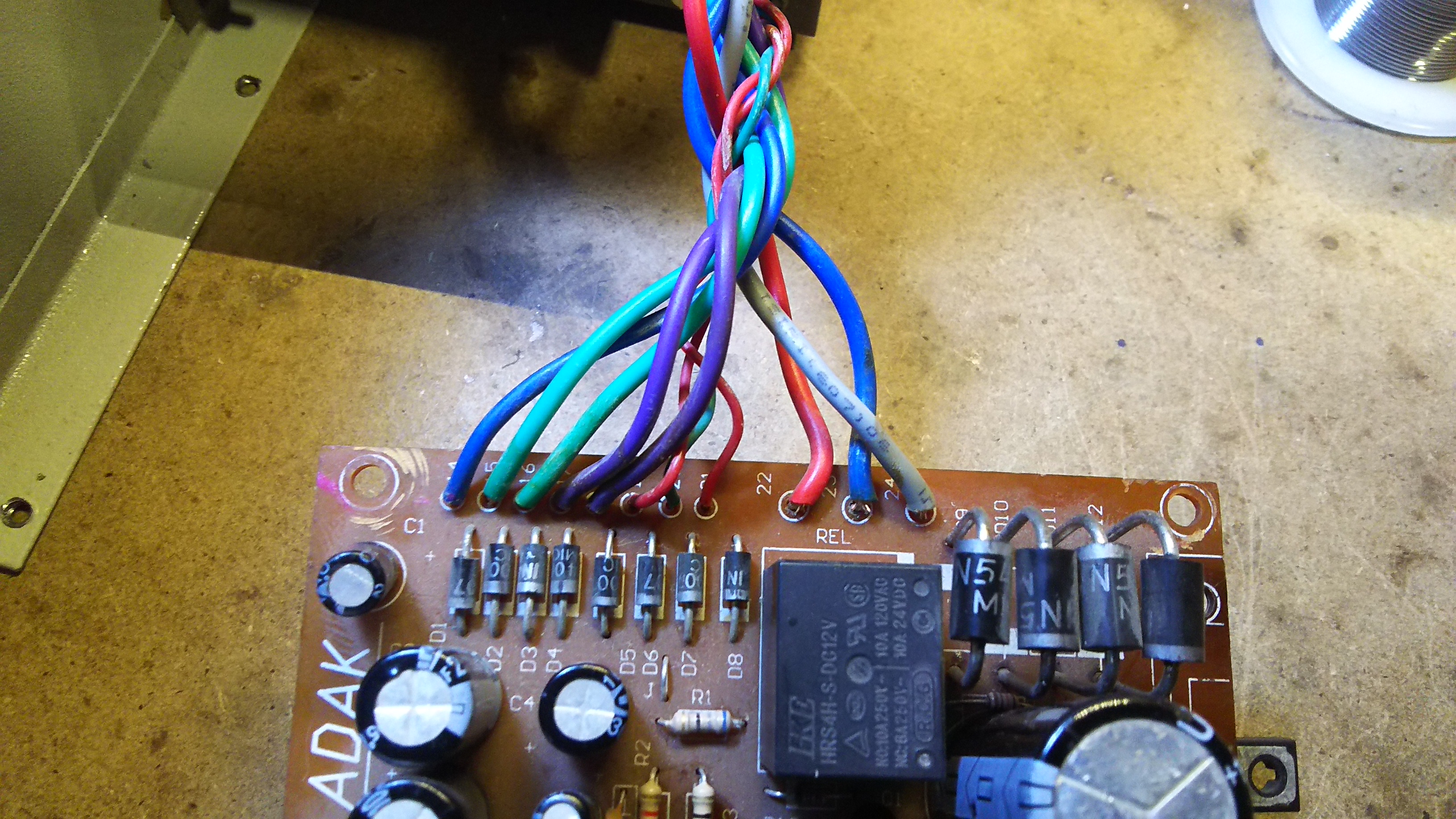

با تشکرDSC_0136.JPG
