منبع تغذيه 0~ 30 ولت

[غزال]

بله کاملا حق با شماست . دیود 9 رو آزاد کرده بودم ولی به ترانزیستور اصلا توجه نکرده بودم . یه اشکال دیگه هم داشتم و اونم این بود که یکی از پتانسیمترام سوخته بود .
راستش از این مولتی متر پنلی های کوچک خریدم که هم مولتی متر داره و هم آمپر متر . مولتی مترشو که وصل کردم مشکلی نبود . ولی واسه آمپر متر دو تا سیم داره که یکیش نوشته I+ و یکیش هم I-
چند مدل وصل کردم ولی جواب نداد . الان دقیقا نمیدونم که جریان مثبت و منفیو باید کجا وصل کنم . یکیشو که باید با خروجی سری کنم . ولی اونیکی رو کجا وصلش کنم؟؟؟

یه سوال دیگه هم داشتم : منبع رو گذاشتم روو 12 ولت و به یه لامپ چراغ جلوی اتومبیل وصلش کردم . لامپ به خوبی روشن شد ولی ولتاژ منبع نصف شد . این حالت طبیعیه؟؟

درود

هر وقت با مجهولی مواجه شدی و خواستی بصورت شانسی تست کنی تا مجهول را با استفاده از نتیجه تست حدس بزنی دراینصورت باید کم خطرترین تست را انتخاب کنی

لذا 1+ را به مثبت خروجی و 1- را بعنوان خروجی تغذیه استفاده کن

در مورد لامپ اتومبیل که موجب کاهش ولتاژ خروجی شد
اساسا وظیفه محدود کننده اینه که اگه بخوای جریانی بیش از جریان مجاز بکشی دراینصورت محدود کننده جریان وارد عمل شده و آنقدر ولتاژ را کم میکنه که مقدار جریان به مرز جریان مجاز برسه

مثلا فرض کن ولتاژ را 10 ولت و جریان را 1 آمپر انتخاب کردی
حالا اگه لامپ 20 اهمی به خروجی متصل کنی جریان آن 10/20 یعنی 5/ آمپر میشه پس بمقدار غیر مجاز نرسیده و بنابرین محدود کننده عمل نمیکنه و کاری به ولتاژ نداره

و همچنین اگه 10 اهمی به خروجی متصل کنی جریان 10/10 یعنی 1 آمپره که در مرز غیر مجازه و لذا بازم به ولتاژ کاری نداره

اما اگه لامپ 5 اهمی به خروجی متصل کنی جریان 10/5 یعنی 2 آمپر میکشه و بنابرین بالای 1 آمپر شده که غیرمجازه و لذا محدد کننده وارد میشه و آنقدر جریان را کم میکنه که جریان به مرز مجاز یعنی 1 آمپر برسه و بنابرین ولتاژ را تا 5 ولت پایین میکشه که جریان 5/5 یعنی 1 آمپر بشه

حالا اگه جریان محدود کننده را زیاد کنی مثلا 2 آمپر یا بالاتر از 2 آمپر انتخاب کنی در اینصورت با 5 اهمی هم کاری به ولتاژ نداره

لذا هر تغذیه ای حد یقف داره که در این تغذیه 3 آمپره یعنی اگر محدود کننده را تا انتها زیاد کنی نمیتونی بیشتر از جریان 3 آمپر بکشی و در اینصورت اگه بیشتر از 3 آمپر بکشی آنقدر ولتاژ را کم میکنه که جریان به مرز 3 آمپر برسه.

لذا لامپ شما بیشتر از 3 آمپر میخواد که ولتاژ را کم میکنه

البته اگه حداکثر جریان را انتخاب کنی و کمتر از 3 آمپر بکشی و بازم ولتاژ را کم کنه دراینصورت ایرادی وجود داره و ممکنه ترانس شما ضعیفه یا ایراد دیگری داره.

سپاس



[arash2005]

درود

هر وقت با مجهولی مواجه شدی و خواستی بصورت شانسی تست کنی تا مجهول را با استفاده از نتیجه تست حدس بزنی دراینصورت باید کم خطرترین تست را انتخاب کنی

لذا 1+ را به مثبت خروجی و 1- را بعنوان خروجی تغذیه استفاده کن

در مورد لامپ اتومبیل که موجب کاهش ولتاژ خروجی شد
اساسا وظیفه محدود کننده اینه که اگه بخوای جریانی بیش از جریان مجاز بکشی دراینصورت محدود کننده جریان وارد عمل شده و آنقدر ولتاژ را کم میکنه که مقدار جریان به مرز جریان مجاز برسه

مثلا فرض کن ولتاژ را 10 ولت و جریان را 1 آمپر انتخاب کردی
حالا اگه لامپ 20 اهمی به خروجی متصل کنی جریان آن 10/20 یعنی 5/ آمپر میشه پس بمقدار غیر مجاز نرسیده و بنابرین محدود کننده عمل نمیکنه و کاری به ولتاژ نداره

و همچنین اگه 10 اهمی به خروجی متصل کنی جریان 10/10 یعنی 1 آمپره که در مرز غیر مجازه و لذا بازم به ولتاژ کاری نداره

اما اگه لامپ 5 اهمی به خروجی متصل کنی جریان 10/5 یعنی 2 آمپر میکشه و بنابرین بالای 1 آمپر شده که غیرمجازه و لذا محدد کننده وارد میشه و آنقدر جریان را کم میکنه که جریان به مرز مجاز یعنی 1 آمپر برسه و بنابرین ولتاژ را تا 5 ولت پایین میکشه که جریان 5/5 یعنی 1 آمپر بشه

حالا اگه جریان محدود کننده را زیاد کنی مثلا 2 آمپر یا بالاتر از 2 آمپر انتخاب کنی در اینصورت با 5 اهمی هم کاری به ولتاژ نداره

لذا هر تغذیه ای حد یقف داره که در این تغذیه 3 آمپره یعنی اگر محدود کننده را تا انتها زیاد کنی نمیتونی بیشتر از جریان 3 آمپر بکشی و در اینصورت اگه بیشتر از 3 آمپر بکشی آنقدر ولتاژ را کم میکنه که جریان به مرز 3 آمپر برسه.

لذا لامپ شما بیشتر از 3 آمپر میخواد که ولتاژ را کم میکنه

البته اگه حداکثر جریان را انتخاب کنی و کمتر از 3 آمپر بکشی و بازم ولتاژ را کم کنه دراینصورت ایرادی وجود داره و ممکنه ترانس شما ضعیفه یا ایراد دیگری داره.

سپاس

خیلی خیلی سپاسگزارم از لطفتون . مشکلم کاملا حل شد . کل دیروز مشغول بستنش بودم . چند تا عکس هم ازش گرفتم . به تمیزی کارهای دوستان پر نیومده ولی سعی کردم نسبتا خوب بشه .

اینم عکس هاش :

http://uupload.ir/files/p39_dsc_0053.jpg

http://uupload.ir/files/65r1_dsc_0050.jpg

http://uupload.ir/files/iov3_dsc_0056.jpg



[غزال]

خیلی خیلی سپاسگزارم از لطفتون . مشکلم کاملا حل شد . کل دیروز مشغول بستنش بودم . چند تا عکس هم ازش گرفتم . به تمیزی کارهای دوستان پر نیومده ولی سعی کردم نسبتا خوب بشه .

اینم عکس هاش :

http://uupload.ir/files/p39_dsc_0053.jpg

http://uupload.ir/files/65r1_dsc_0050.jpg

http://uupload.ir/files/iov3_dsc_0056.jpg

درود

بسیار عالی

فقط محل فیش های خروجی مناسب نیست زیرا با اتصال پروب ها ، رویت نمایشگر دشوار میشه و لذا نمایشگر باید بالای پروب ها می بود بگونه ای که نمایشگر ولتاژ به موازات پتانسیومتر ولتاژ یا کنار آن و همچنین نمایشگر جریان به موازات پتانسیومتر جریان

و فقط نیاز به کلید پاور برق شهر داشته و لذا کلید خروجی مازاد بر نیاز است البته اشکالی نداره

من حیث المجموع بسیار عالی است.
درخصوص ولتمتر آمپرمتر و قضیه 1+ و 1- شرح مختصری ارسال فرمایید

سپاس



[arash2005]

درود

بسیار عالی

فقط محل فیش های خروجی مناسب نیست زیرا با اتصال پروب ها ، رویت نمایشگر دشوار میشه و لذا نمایشگر باید بالای پروب ها می بود بگونه ای که نمایشگر ولتاژ به موازات پتانسیومتر ولتاژ یا کنار آن و همچنین نمایشگر جریان به موازات پتانسیومتر جریان

و فقط نیاز به کلید پاور برق شهر داشته و لذا کلید خروجی مازاد بر نیاز است البته اشکالی نداره

من حیث المجموع بسیار عالی است.
درخصوص ولتمتر آمپرمتر و قضیه 1+ و 1- شرح مختصری ارسال فرمایید

سپاس

سلام .

بله . کاملا حق با شماست . ولی مشکل از جعبه ام بود . چون قبلا جعبه رو سوارخ کاری کرده بودم فضای خوبی برای نصب سگمنت نداشتم . ولی سر فرصت حتما یه جعبه بهتر میخرم و درستش میکنم .

راستش اون دو تا کلید یکیش که واسه برق اصلی که اتصال خروجی ترانس با مدار هست و یکیش هم واسه فن هستش . واسه اینکه ترانزیستور قابلمه ای زیاد داغ نکنه یه فن گذاشتم . واسه زمانی که جریان زیاد میکشه فن کوچک رو روشن میکنم و ترانزیستور را کاملا خنک نگه میداره . البته هیت سینک هم واسش گذاشتم .

راستش در مورد اون مولتی متر پنلی همونطور که شما فرمودید سیم جریان مثبت را به خروجی مثبت منبع زدم ولی سگمنت ها خاموش میشدن همش . کلا مداری که پشتش بود با مولتی متر پنلی های بازار یه مقداری فرق داشت . سر آخر بعد از نصب مولتی متر سیم های مربوط به آمپر متر که شامل جریان مثبت و منفی بود با خروجی منفی منبع تغذیه توسط یک مقاومت 10 کیلو اهم سری کردم و تست گرفتم و دیدم داره خوب کار میکنه .
سیم جریان منفی را با مقاومت سری کردم به منفی منبع تغذیه و سیم جریان مثبت هم یکسره وصل کردم به خروجی منفی .

بازم تشکر میکنم از محبت های شما .



[غزال]

سلام .

بله . کاملا حق با شماست . ولی مشکل از جعبه ام بود . چون قبلا جعبه رو سوارخ کاری کرده بودم فضای خوبی برای نصب سگمنت نداشتم . ولی سر فرصت حتما یه جعبه بهتر میخرم و درستش میکنم .

راستش اون دو تا کلید یکیش که واسه برق اصلی که اتصال خروجی ترانس با مدار هست و یکیش هم واسه فن هستش . واسه اینکه ترانزیستور قابلمه ای زیاد داغ نکنه یه فن گذاشتم . واسه زمانی که جریان زیاد میکشه فن کوچک رو روشن میکنم و ترانزیستور را کاملا خنک نگه میداره . البته هیت سینک هم واسش گذاشتم .

راستش در مورد اون مولتی متر پنلی همونطور که شما فرمودید سیم جریان مثبت را به خروجی مثبت منبع زدم ولی سگمنت ها خاموش میشدن همش . کلا مداری که پشتش بود با مولتی متر پنلی های بازار یه مقداری فرق داشت . سر آخر بعد از نصب مولتی متر سیم های مربوط به آمپر متر که شامل جریان مثبت و منفی بود با خروجی منفی منبع تغذیه توسط یک مقاومت 10 کیلو اهم سری کردم و تست گرفتم و دیدم داره خوب کار میکنه .
سیم جریان منفی را با مقاومت سری کردم به منفی منبع تغذیه و سیم جریان مثبت هم یکسره وصل کردم به خروجی منفی .

بازم تشکر میکنم از محبت های شما .

درود

تصور میکنم ارتباطات نمایشگر را بدرستی متصل نکردی و احتمالا جریان صحیح را نشون نمیده مثلا با 10 ولت و مقاومت 10 اهمی باید 1 آمپر نشون بده

با توجه به جریان ناچیز فن ، برای اتوماتیک شدن فن میتونی از میکرو سوئیچ حرارتی سری با فن استفاده کنی که با گرمای غیر مجاز فعال می شه و کنتاکتی را می بنده ( البته میکروسوئیچی که برعکس عمل کنه در بازار فراوونه ولی برای اینکار بصورت سری قابل استفاده نیست مگر با استفاده از قطعات و مدار اضافه )

سپاس



[reza_476]

باسلام

خدمت استاد گرامی و دوست بزرگوار جناب مهندس غزال

نوشته اصلی توسط arash2005
سلام .

بله . کاملا حق با شماست . ولی مشکل از جعبه ام بود . چون قبلا جعبه رو سوارخ کاری کرده بودم فضای خوبی برای نصب سگمنت نداشتم . ولی سر فرصت حتما یه جعبه بهتر میخرم و درستش میکنم .

راستش اون دو تا کلید یکیش که واسه برق اصلی که اتصال خروجی ترانس با مدار هست و یکیش هم واسه فن هستش . واسه اینکه ترانزیستور قابلمه ای زیاد داغ نکنه یه فن گذاشتم . واسه زمانی که جریان زیاد میکشه فن کوچک رو روشن میکنم و ترانزیستور را کاملا خنک نگه میداره . البته هیت سینک هم واسش گذاشتم .

راستش در مورد اون مولتی متر پنلی همونطور که شما فرمودید سیم جریان مثبت را به خروجی مثبت منبع زدم ولی سگمنت ها خاموش میشدن همش . کلا مداری که پشتش بود با مولتی متر پنلی های بازار یه مقداری فرق داشت . سر آخر بعد از نصب مولتی متر سیم های مربوط به آمپر متر که شامل جریان مثبت و منفی بود با خروجی منفی منبع تغذیه توسط یک مقاومت 10 کیلو اهم سری کردم و تست گرفتم و دیدم داره خوب کار میکنه .
سیم جریان منفی را با مقاومت سری کردم به منفی منبع تغذیه و سیم جریان مثبت هم یکسره وصل کردم به خروجی منفی .

بازم تشکر میکنم از محبت های شما .

دوست عزیز در عکسهایت رادیاتور و خود ترانزیستور قابلامه ای معلوم نیست عکس آنهم قرار بده تا بهتر راهنمایی شوی



[aidinmamad]

سلام
با اجازه از مهندسین من یه تجربه داشتم در خصوص امپر متر های پنلی اونم اینکه برای تغذیه ی ولتمتر ها و امپر متر های پنلی چه از ترانس اصلی منبع تغذیه استفاده کنید چه از ترانس جداگانه این مشکل هست که باید خروجی منفی مدار رو به منفی امپر متر وصل کنید و خروجی مثبت امپر متر بره به خروجی اصلی مدار و خروجی مثبت مدار هم بره خروجی اصلی چون ایسی که روی ولتمتر های پنلی هست یه جوریه که وقتی خروجی مثبت مدار به مثبت امپر متر وصل بشه اتصال کوتاه میکنه که خاموش شدن چراغ های امپر متر هم به همین دلیله . شما باید این طوری وصل کنید تا درست کار کنه طبق شکل زیر :



[غزال]

سلام
با اجازه از مهندسین من یه تجربه داشتم در خصوص امپر متر های پنلی اونم اینکه برای تغذیه ی ولتمتر ها و امپر متر های پنلی چه از ترانس اصلی منبع تغذیه استفاده کنید چه از ترانس جداگانه این مشکل هست که باید خروجی منفی مدار رو به منفی امپر متر وصل کنید و خروجی مثبت امپر متر بره به خروجی اصلی مدار و خروجی مثبت مدار هم بره خروجی اصلی چون ایسی که روی ولتمتر های پنلی هست یه جوریه که وقتی خروجی مثبت مدار به مثبت امپر متر وصل بشه اتصال کوتاه میکنه که خاموش شدن چراغ های امپر متر هم به همین دلیله . شما باید این طوری وصل کنید تا درست کار کنه طبق شکل زیر :

درود

ضمن تشکر از گزارش شما

جناب آرش عزیز فرمودند سیم منفی جریان را با مقاومتی سری کرده اند که بنظر نمیرسه صحیح باشه

امپر متر مغناطیسی میتونه در مسیر منفی یا در مسیر مثبت قرار بگیره اما در آمپرمتر الکترونیکی بستگی به طراحی داره و البته در برخی از طراحی ها مانند آمپرمتر مغناطیسی محدودیتی نداره و میتونه در مسیر هر کدوم از سیم ها واقع بشه
در هر صورت باید جریان از آمپرمتر بصورت سری عبور کنه و مقاومت سری اضافه موجب خطای اندازه گیری میشه

مثلا اگه 10 ولت به مقاومت 10 اهمی متصل کنی انتظار داری 1 آمپر عبور کنه ولی اگه مثلا یک مقاومت سری 10 اهمی هم با آمپرمتر سری کرده باشی دراینصورت 5/ آمپر عبور میکنه.

سپاس



[aidinmamad]

سلام
اقای مهندس من با استفاده از ایسی های رگلاتور 7805 و 7812 میتونم ولتاژ های ثابت 5 ولت و 12 ولت به دست بیارم که ورودی این ایسی ها رو وصل کردم به ورودی مدار همین تاپیک ( خروجی پل دیود و خازن موازی با پل دیود ) خوب حالا اگه تا اینجا درسته من میخوام یه ولتاژ -5 ولت و -12 ولت ثابت هم داشته باشم که با استفاده از ایسی های 7912 و 7905 میشه ولی برای تغذیه ی این ایسی ها یه ولتاژ منفی قدرتمند میخواد که بتونه جریان 2 امپر بده و افت نکنه میشه همچین کاری کرد چون روی اکثر منابع تغذیه ولتاژ منفی ثابت هست و خیلی به درد میخوره اگه میشه یه مداری بگید یا راهنمایی بکنید .

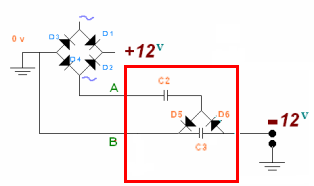

بااین مدار نمیشه بیش از 0.4 امپر گرفت که طبیعیه چون خازن نمیتونه این جریان زیاد رو بده امتحان کردم ولی برا تغذیه اپ امپ خوبه :

سپاس



[غزال]

سلام
اقای مهندس من با استفاده از ایسی های رگلاتور 7805 و 7812 میتونم ولتاژ های ثابت 5 ولت و 12 ولت به دست بیارم که ورودی این ایسی ها رو وصل کردم به ورودی مدار همین تاپیک ( خروجی پل دیود و خازن موازی با پل دیود ) خوب حالا اگه تا اینجا درسته من میخوام یه ولتاژ -5 ولت و -12 ولت ثابت هم داشته باشم که با استفاده از ایسی های 7912 و 7905 میشه ولی برای تغذیه ی این ایسی ها یه ولتاژ منفی قدرتمند میخواد که بتونه جریان 2 امپر بده و افت نکنه میشه همچین کاری کرد چون روی اکثر منابع تغذیه ولتاژ منفی ثابت هست و خیلی به درد میخوره اگه میشه یه مداری بگید یا راهنمایی بکنید .
بااین مدار نمیشه بیش از 0.4 امپر گرفت که طبیعیه چون خازن نمیتونه این جریان زیاد رو بده امتحان کردم ولی برا تغذیه اپ امپ خوبه :

سپاس

درود

اگر سوال شما اینه که آیا این روش برای جریان 2 آمپر قابل استفاده است یا نه ؟

دراینصورت هم خودتون فرمودید و هم من در تاپیک موصوف تاکید کردم که این روش برای تامین جریان کم مانند جریان آپ امپ مفیده .

سپاس
