مشکل کاهش ولتاژ پنج ولت دردو دوربین ویوتک ۹۳۸۸ پنج مگاپیکسل

[infoshinfo]

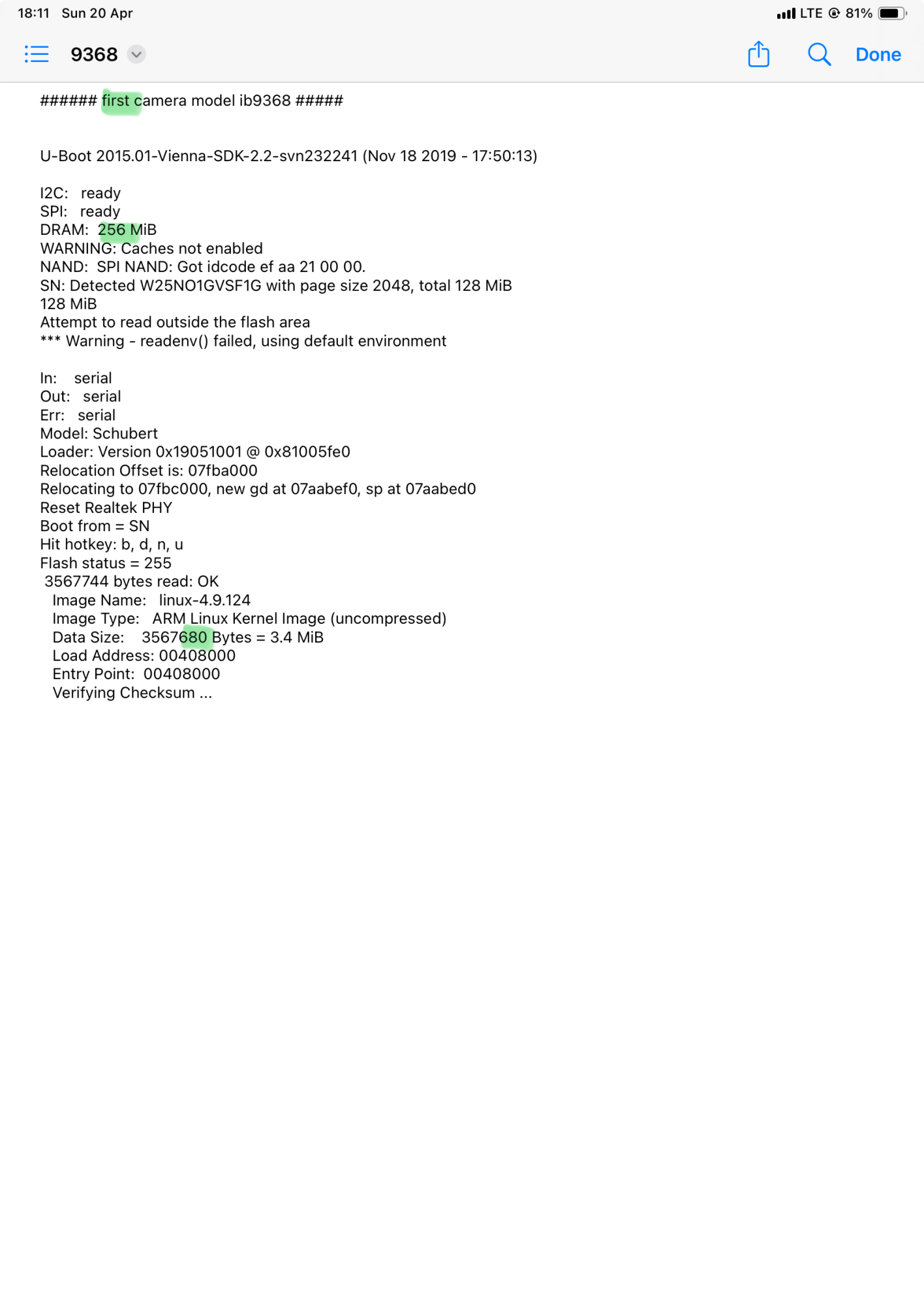

سلام مژده لاگ بوت با پوتی روبرا اولین دوربین ۹۳۶۸ دومگابایت پیکسل ودومیش ۹۳۸۸ پنج و سومین ۹۳۸۸ پنج مگاپیکسل دوربین سالم گرفتم

سلام
خوب، الحمدلله که تا اینجا موفق شدید.
1- با کدوم کانکتور تونستید لاگ رو بگیرید؟ J2 یا J10
2- تا اینجا قطعی شد مشکل از فریمور و آیسی فلش هست و باید به هر نحو ترمیم بشه.
3- روی دوربین سالم Help رو بزنید و ببینید چه دستوراتی میشه اعمال کرد؟



[senterstar]

سلام
خوب، الحمدلله که تا اینجا موفق شدید.
1- با کدوم کانکتور تونستید لاگ رو بگیرید؟ J2 یا J10
2- تا اینجا قطعی شد مشکل از فریمور و آیسی فلش هست و باید به هر نحو ترمیم بشه.
3- روی دوربین سلام Help رو بزنید و ببینید چه دستوراتی میشه اعمال کرد؟

ممنون وسپاسگذارم
۱- با جی ده انجام دادم چون همکار گرامی سایت هم روی اون انجام داده بودند و روی یکی از پینهاش یه پالس دیده بودم با نیمچه اسکوپ ماژولی که دارم قبلش رو یه برد سالم دوربین بدون لنز ازمایشهامو انجام داده بودم و یه فیش برا اون سوکت توانستم پیدا کنم که خیلی ریزه ، امکان اتصال با سیمهای اماده جامپر و… نیست توی سه چهارمیلیمتر فیش ،مبدل یو اس بی رو هم راه اندازی کردم قلقش دستم امد.

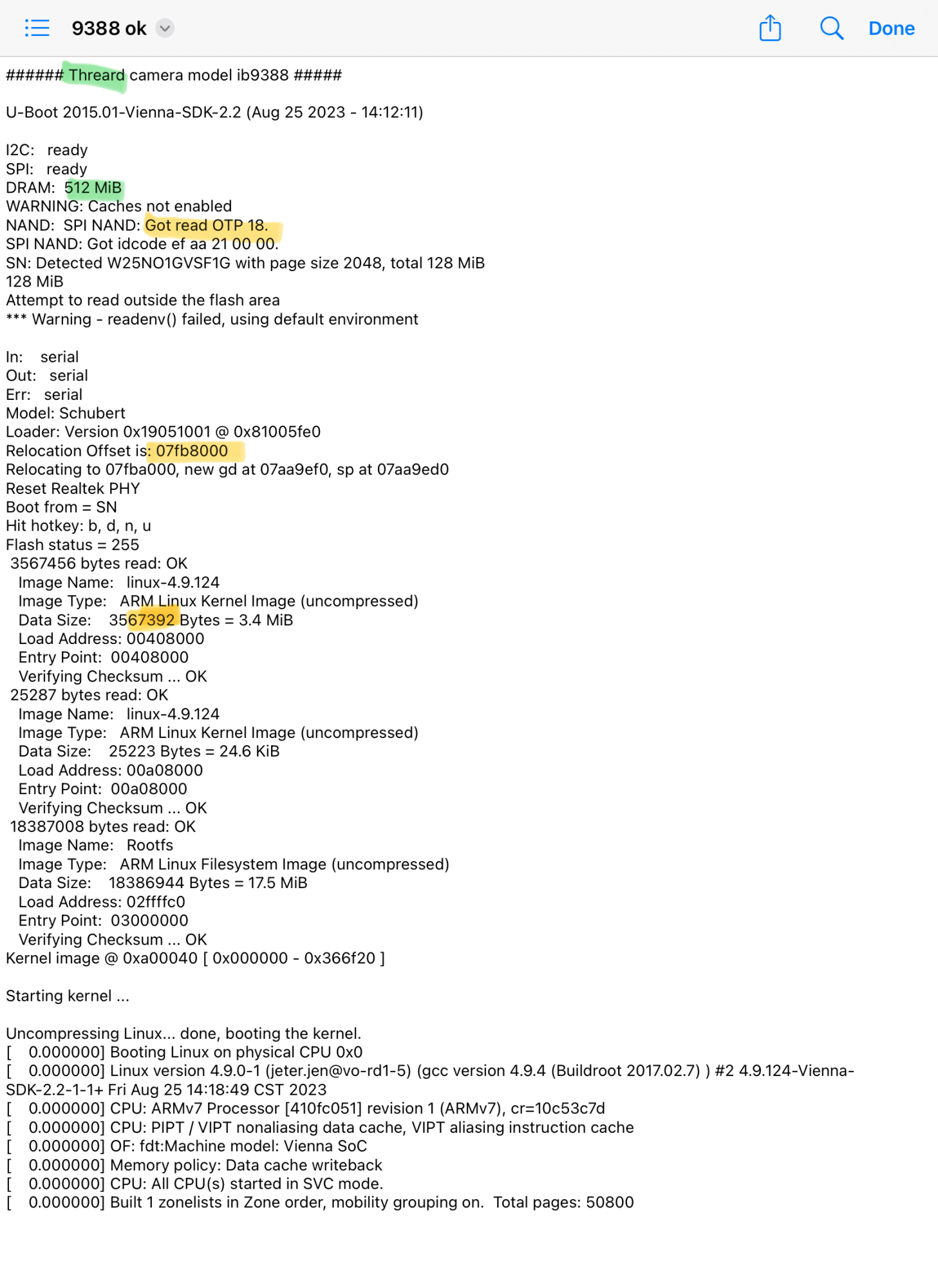

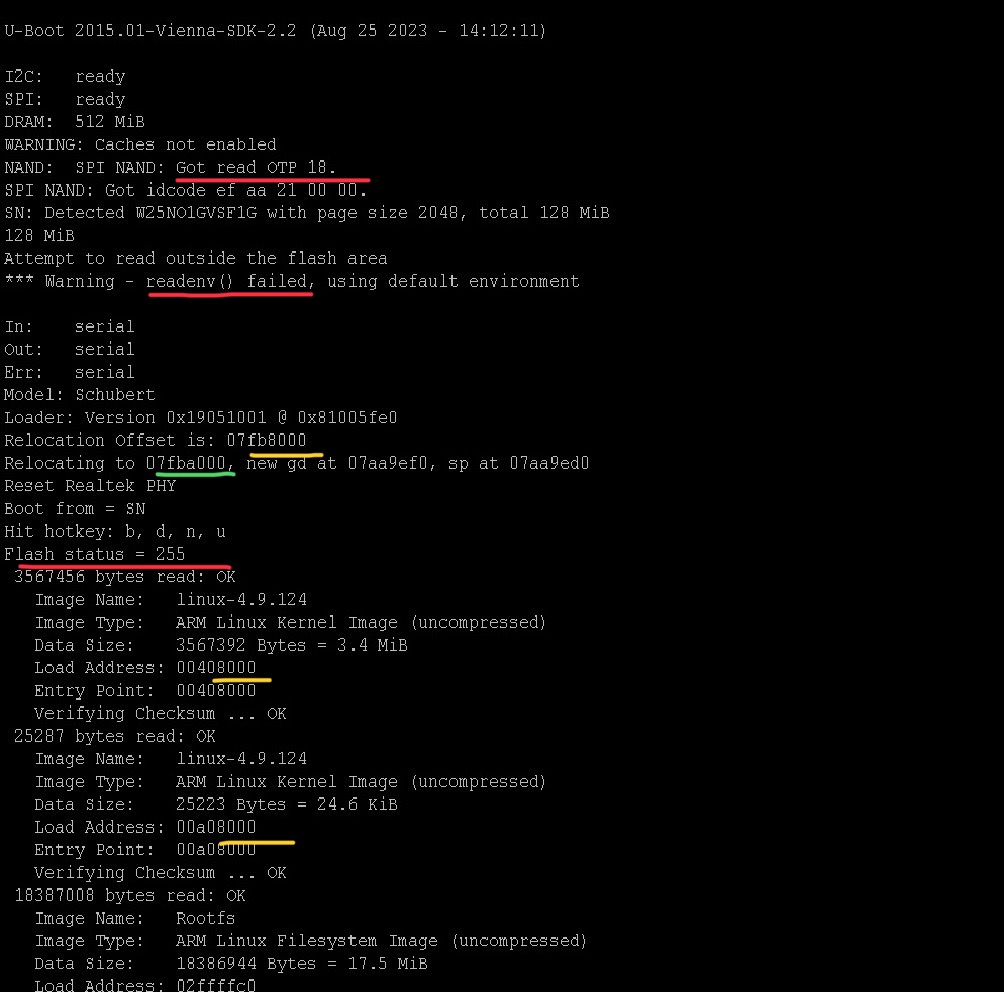

۲- تفسیر اون ادرسها رو خوب نمیفهمم احتمالا آدرس جایگزینی بد بلوکها باشه چون نوشته بود تیبل داره، آدرس xxx8000 هم مطابق آدرس کرنل پارتیشن بوت دو فایل مجموعا سه ونیم مگابایتی اولی هست ظاهرا که در ادامه فایل، آدرسش ذکر شده اما اولین آدرس ودومی در سطر پنجم رو دوتا دوربین رو رابطه اش رو نمیفهمم پارتیشن تیبل بهم ریخته با این تفاوت آدرسها یا سخت افزاری که اون آدرسشه وباید خوانده بشه مثلا فلش اصلا حضور نداره و دیده نمیشه از نظر بوت لودر.
و درباره سریال ناند هم یموردی همون اوایل ذکر کرده که در اولین فایل لاگ نیست

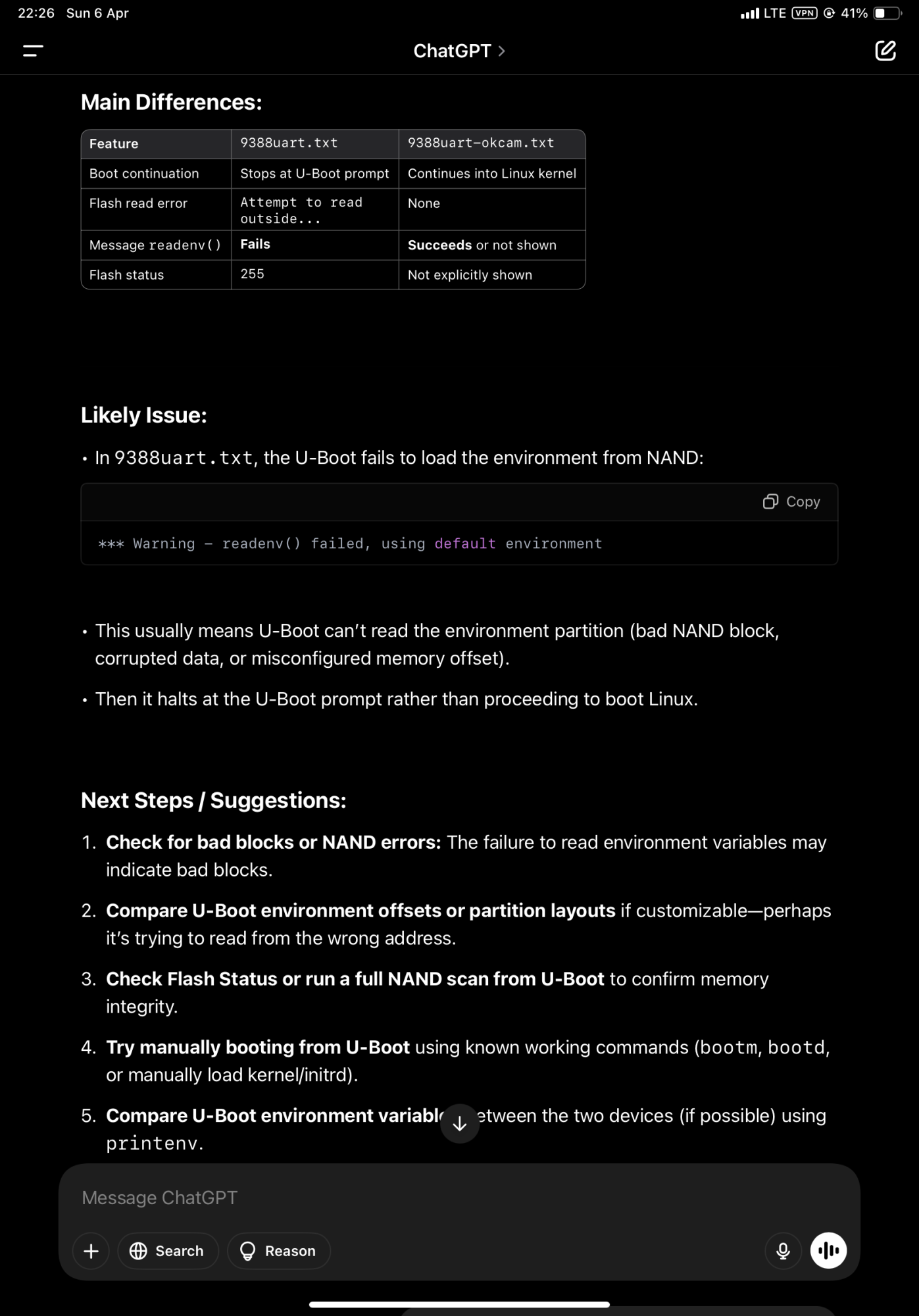

۳-یه فکری باید برا دوربین سالم کرد. چت جی پی تی هم حالش خوب نیست دوتا مقایسه تو جدولش عجیبه پیدا نکردن اینوایرمنت جانبی،احتمالا گزینه های بوت شونده مولتی بوت باید باشه و کد ۲۵۵ فلش که تو هردو یکسانه پس چه اختلافی 🤔
















عجیب اون آدرس مارک شده سبز رنگه که تو دوربین خرابها ذکر شده و رابطش با آدرس خط قبلیش.
عجیبتر از همه دوتا دوربین احتمالا برای یک مکان هردو پارتیشن تیبلشان بهم میریزه ؟هردو آدرس فلششان پیدا نمیشه از نظر نرم افزاری؟؟؟ هردو فلش خراب دارند؟ ولتاژ به یه قطعه نمیرسه از چرخه حذف شده یا سخت افزاری ولتاژ نمیرسه یا نرم افزاری غیر فعال شده.!!! این خیلی سخته بگم‌که رسیدیم سر خانه اول .

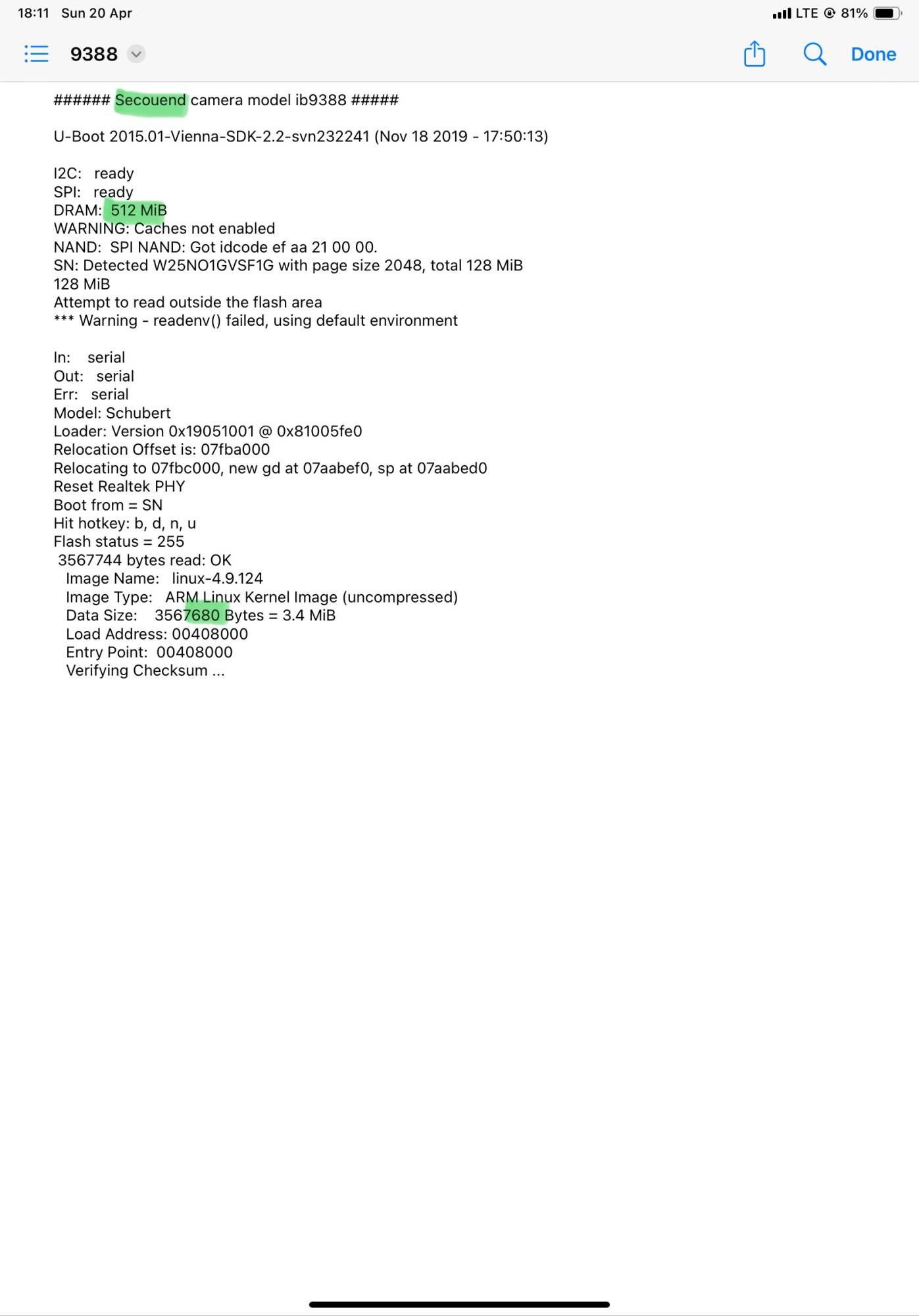

یبار دیگه باید لاگ تکست دو دوربین خراب رو بگیرم برا مقایسه وتشابهات.
بنظرم مشکل سر همون ولتاژ یک ولته که اختلاف پیدا کرد،اون ولتاژ کرنل ذکر شده بود جایی یادم نیست کجا خواندم ،الان هم سر لود شدن کرنل مشکل هست که این سه ونیم مگ اولا کجاست که لود نمیشه سخت افزارش غیر فعاله.

🛑دوربین بحث اوایل تاپیک بوی مرخص شدن میده دیگه لاگ نمیده، دمای پردازنده که هیچ دمای کانورتور ولتاژ هسته پردازنده هم بالا میره شدید،علایم اتصالی درحد نشتی خروجی پورت سریال به گراند داره مقداری،چراغ tx روی مبدل سریال خودبخود روشن میشه هنوز ولتاژ وارد دوربین نشده ،چنین بردهای بدقلق وبهانه گیری معروفن به سرطان 🤦‍♂️



[infoshinfo]

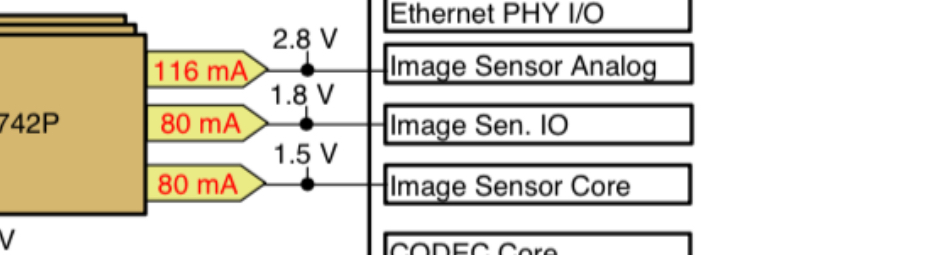

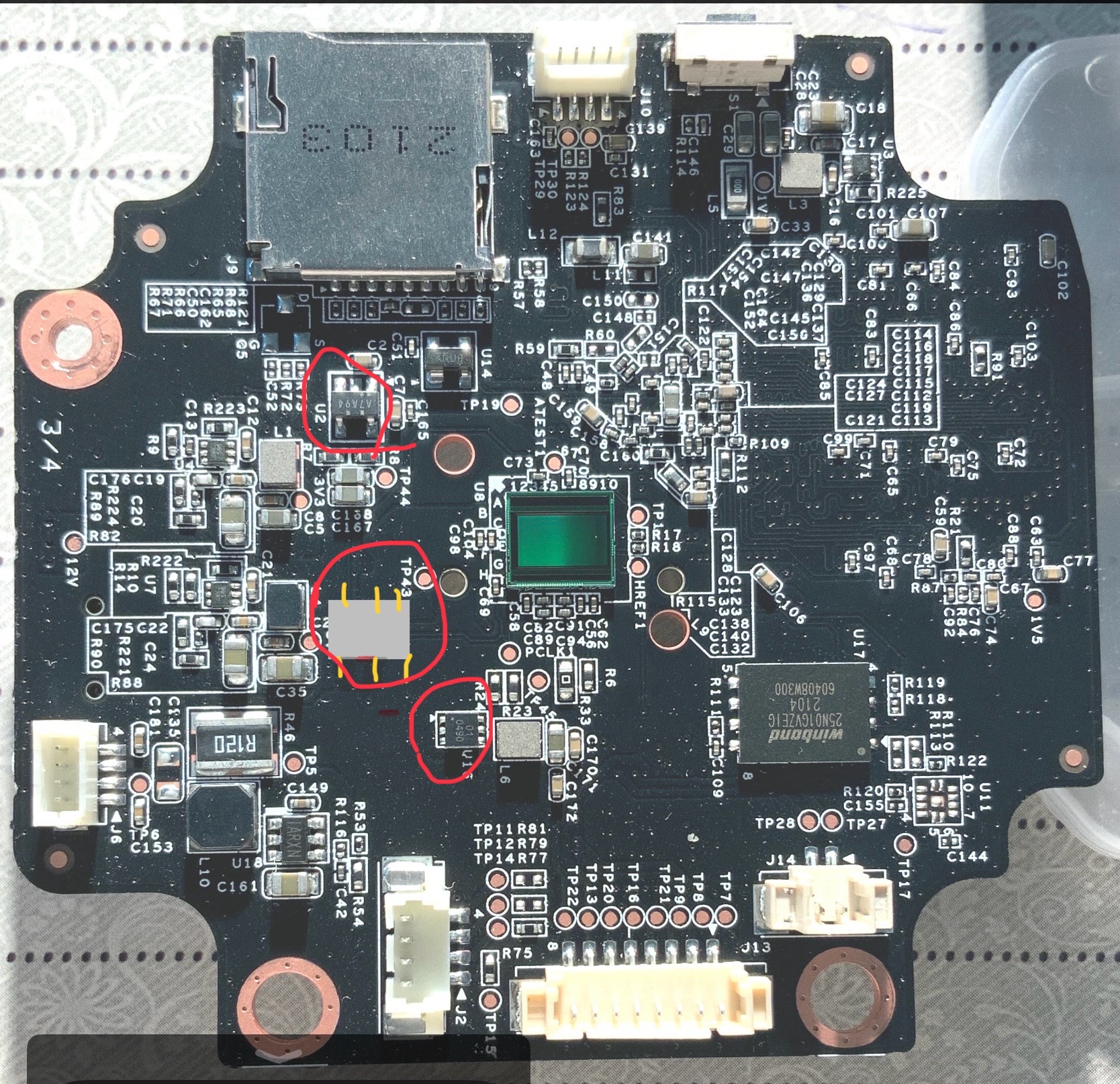

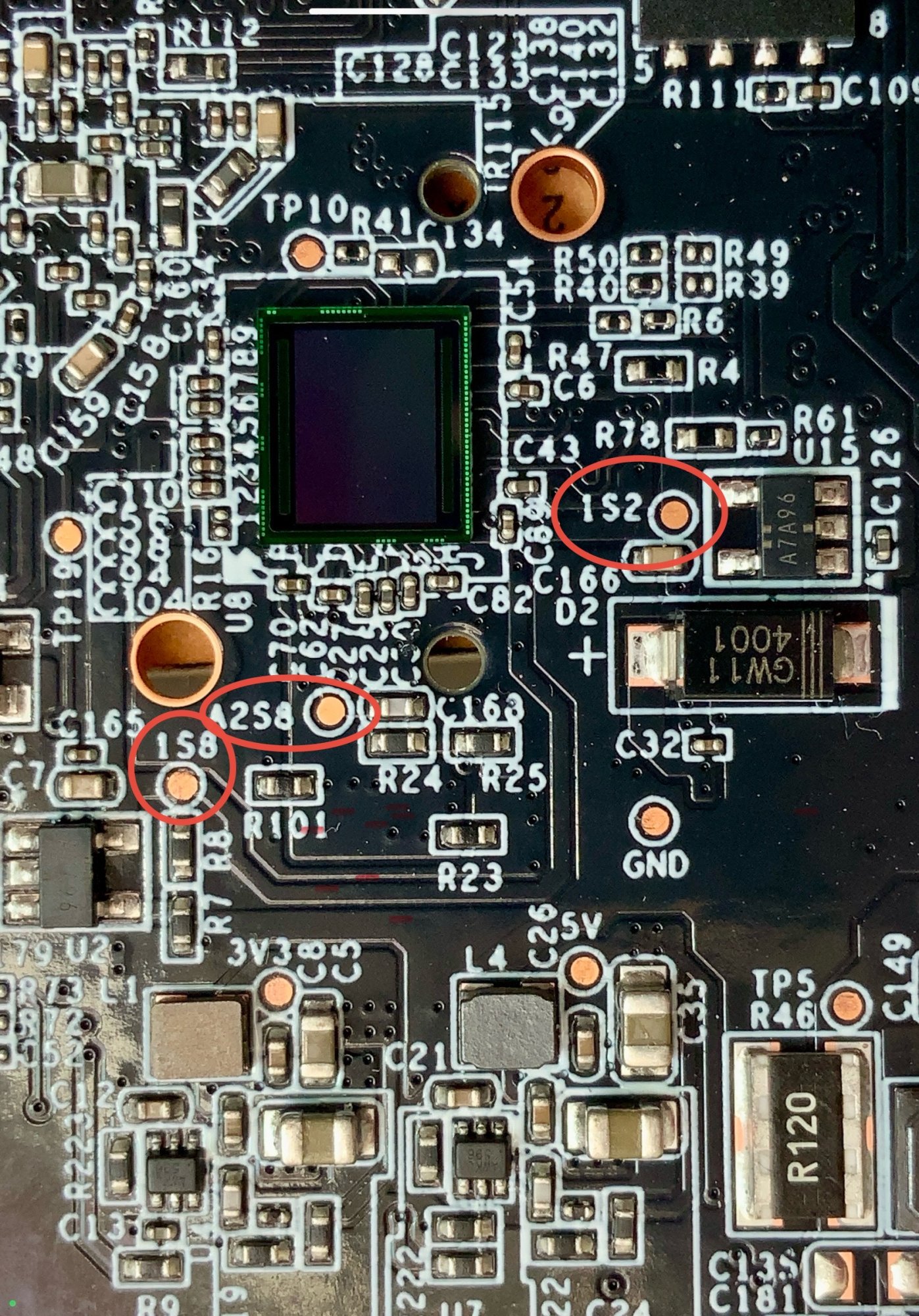

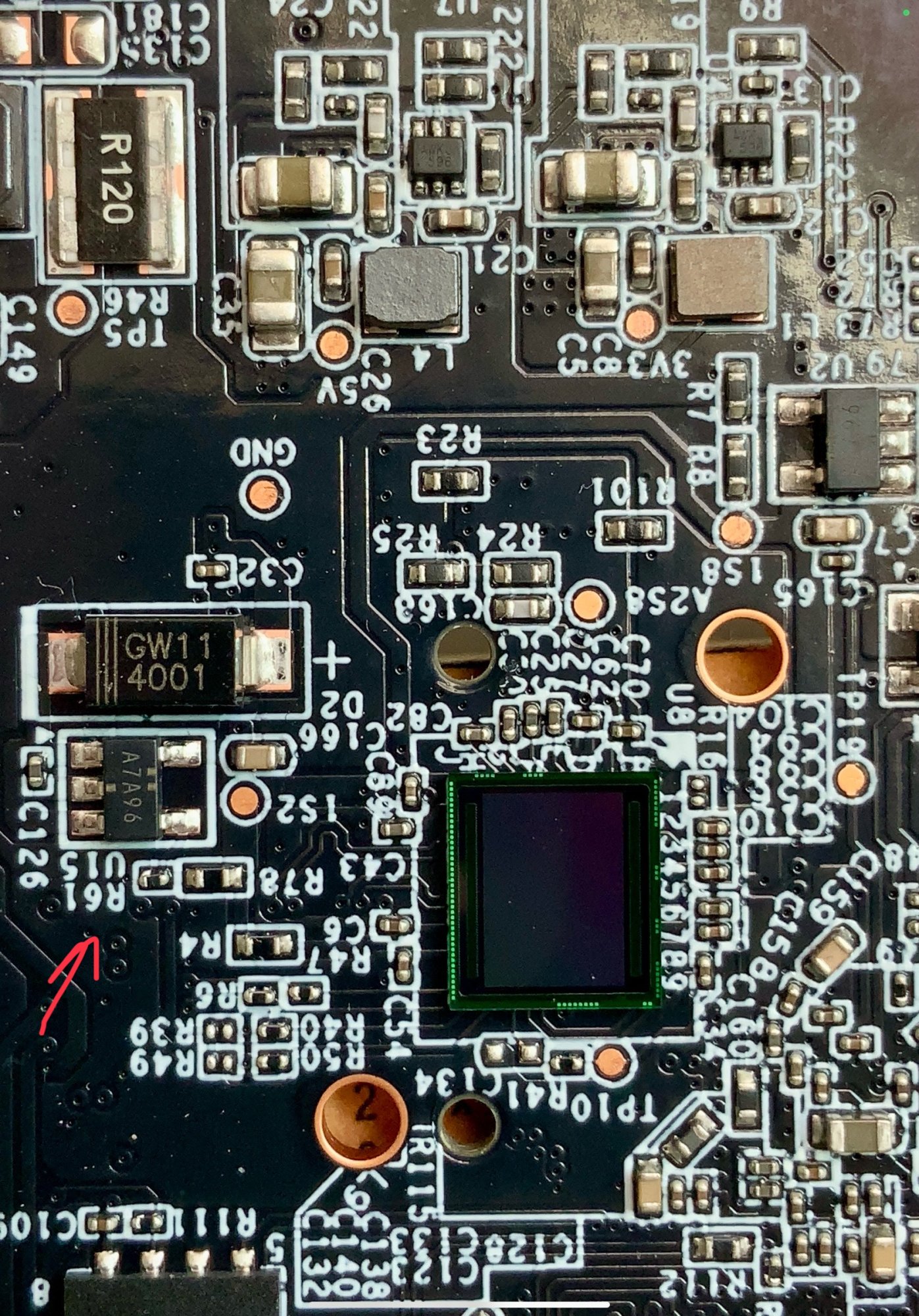

بخاطر اختلاف در تولید ولتاژهای همزمان روی دومدل دوربین عکس ها برای دوربین دوم است تا تکلیف این آی سی های نامعلوم هم روشن شود، ظاهرا اینها مولد ولتاژهای فرعی با دستورات توالی وتقدم ولتاژ یا سیکوئنسی مطابق بلوک دیاگرام برد سمپل دوربین آی پی استاندارد هستند ولتاژ پایه همگی ذکر شد.

سلام
۱- در خصوص شناسایی قطعات SMD که فرمودید؛ لازم هست اطلاعات کافی باشه تا بین مشابهات بشه قطعه اصلی رو پیدا کرد. بخشی از این اطلاعات ولتاژها و قطعات اطراف هست و برخی هم شامل پکیج و ابعاد اونا.

فقط اگر براتون مقدور هست؛ نوع پکیج هر سه قطعه، و یا ابعاد دقیق اونها به دهم میلیمتر رو (طول و عرض) رو با کولیس اعلام بفرمایید.

از مجموع ۳ قطعه که فرمایش کردید؛ با توجه به اطلاعت محدودم از برد، به ۲ تا کد برخوردم که نسبتا تشابهه داشتن. بررسی بفرمایید ببیند صحیح است یا خیر.

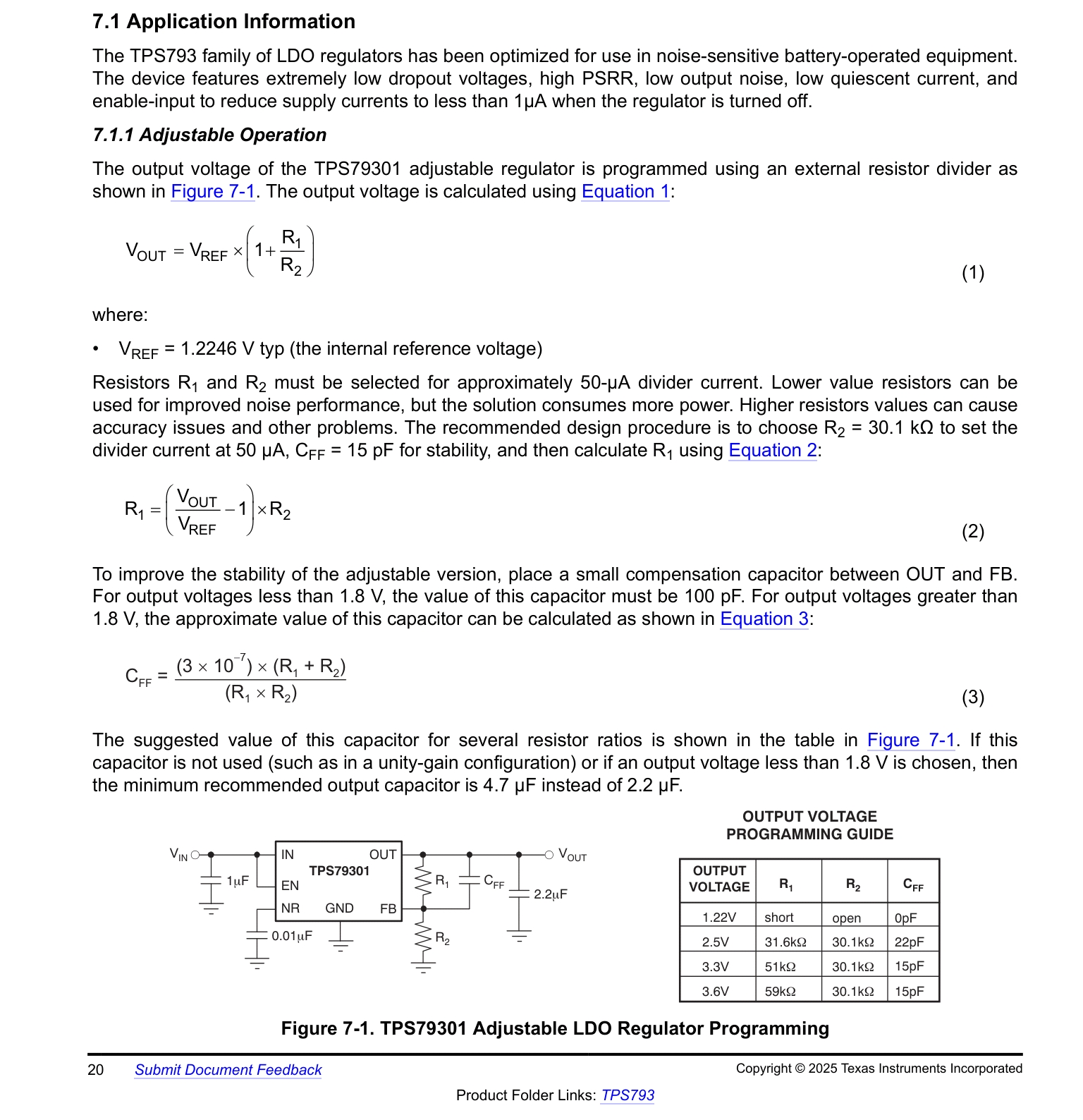

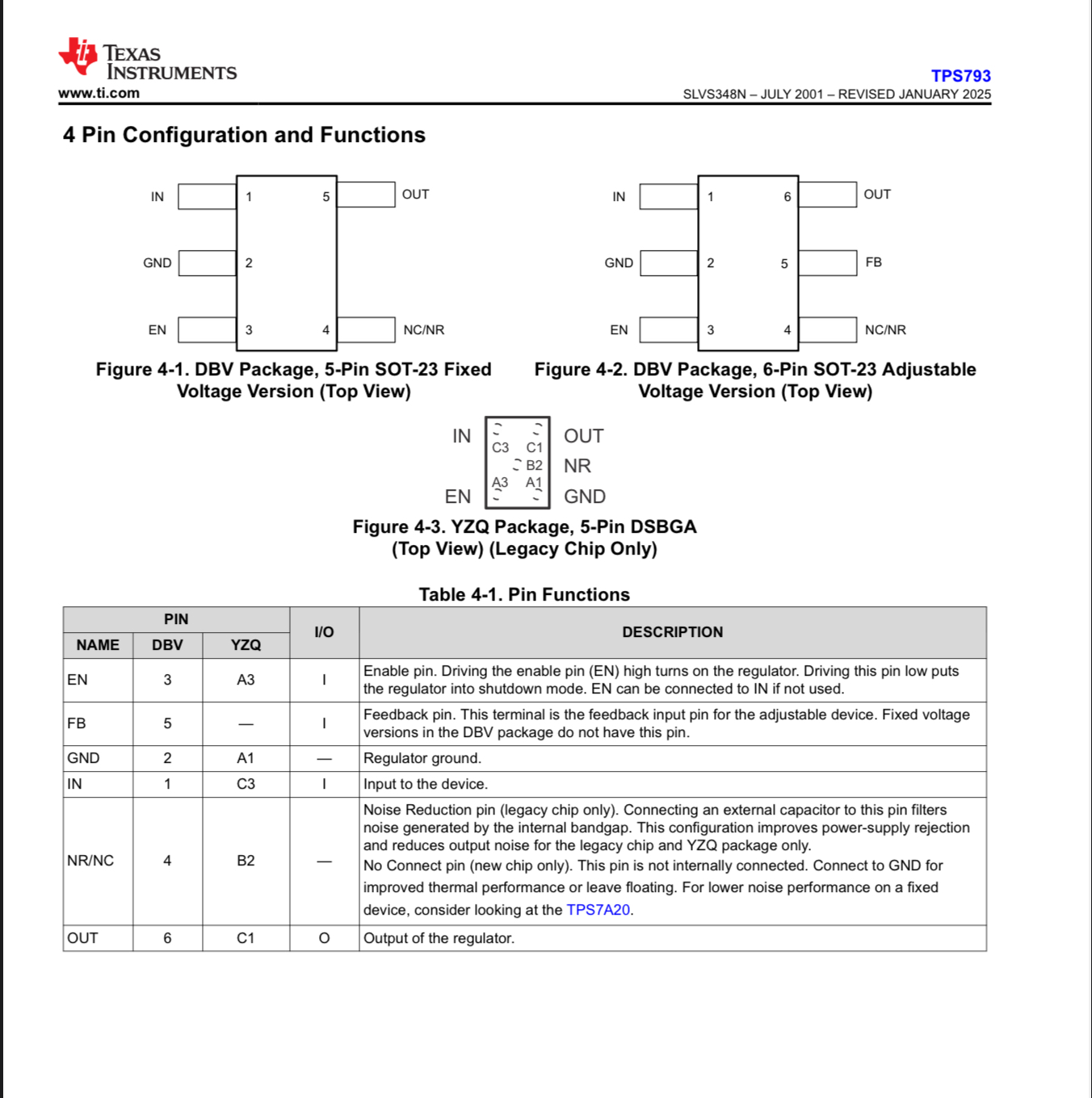

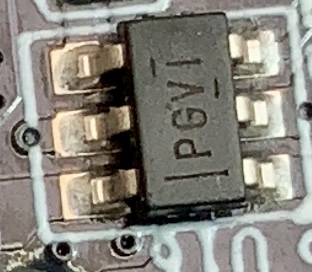

کد PGV به نظر میرسه با پارت‌نامبر TPS79301DBVR باشه

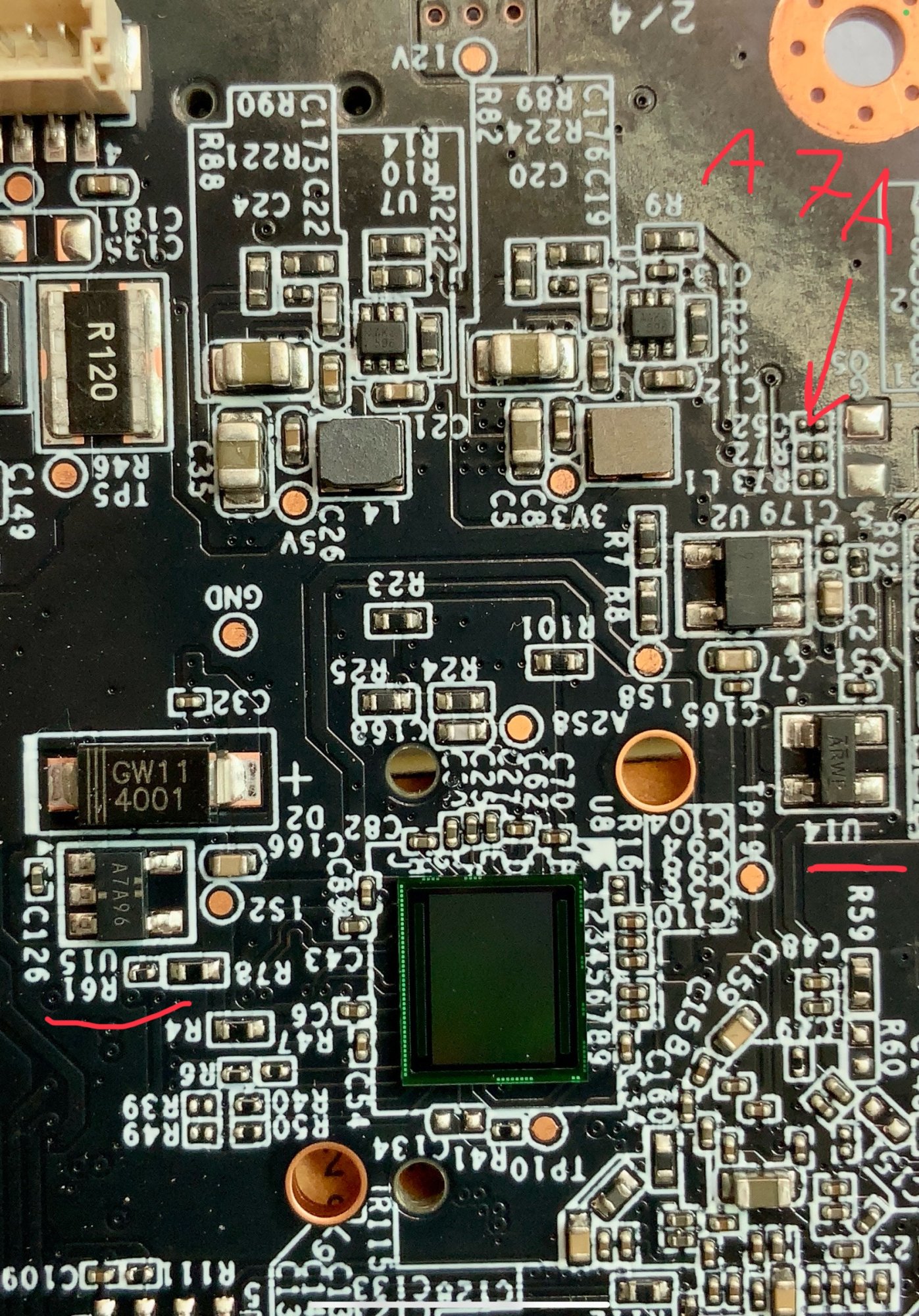

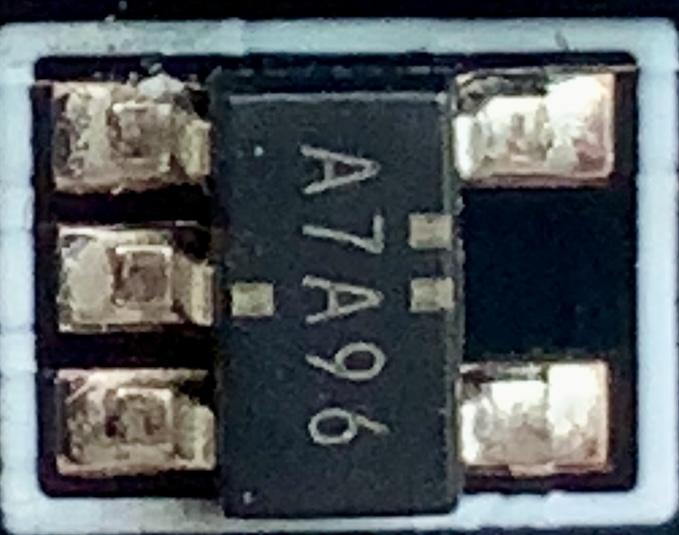

و کد A7A هم احتمالا با پارت‌نامبر AD8531ART هست.

۲- آیا تونستید دوربین سالم رو تهیه کنید؟



[senterstar]

سلام
۱- در خصوص شناسایی قطعات SMD که فرمودید؛ لازم هست اطلاعات کافی باشه تا بین مشابهات بشه قطعه اصلی رو پیدا کرد. بخشی از این اطلاعات ولتاژها و قطعات اطراف هست و برخی هم شامل پکیج و ابعاد اونا.


از مجموع ۳ قطعه که فرمایش کردید؛ با توجه به اطلاعت محدودم از برد، به ۲ تا کد برخوردم که نسبتا تشابهه داشتن. بررسی بفرمایید ببیند صحیح است یا خیر.

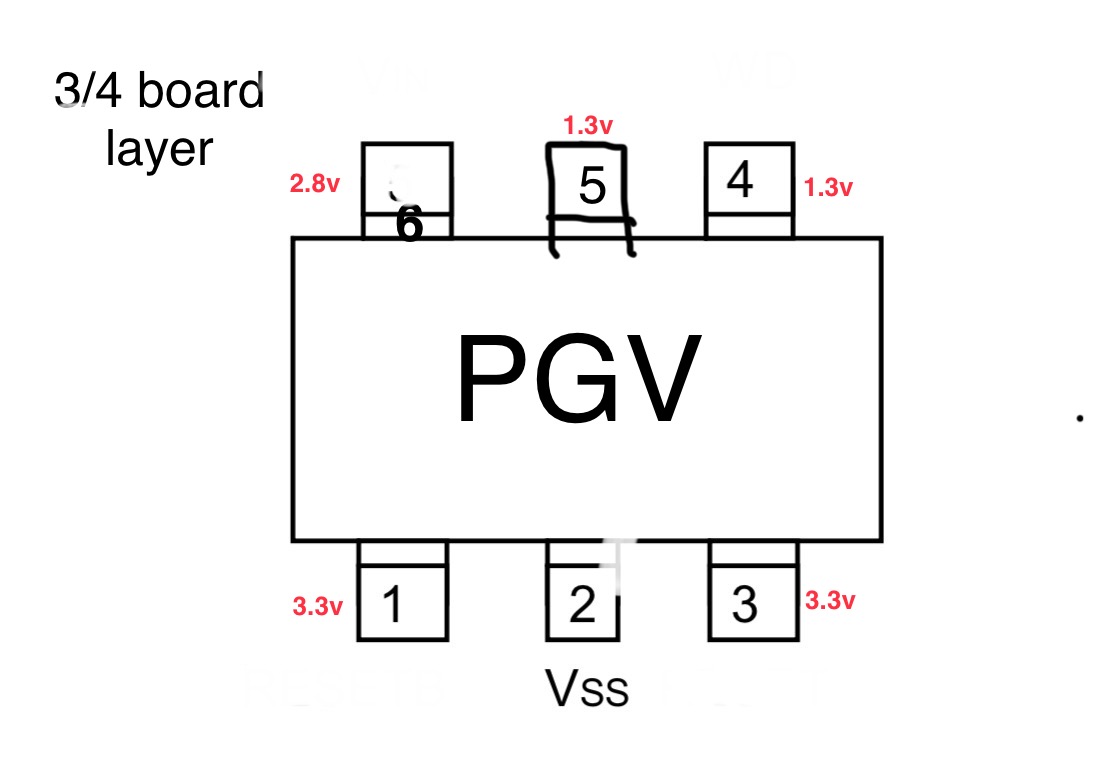

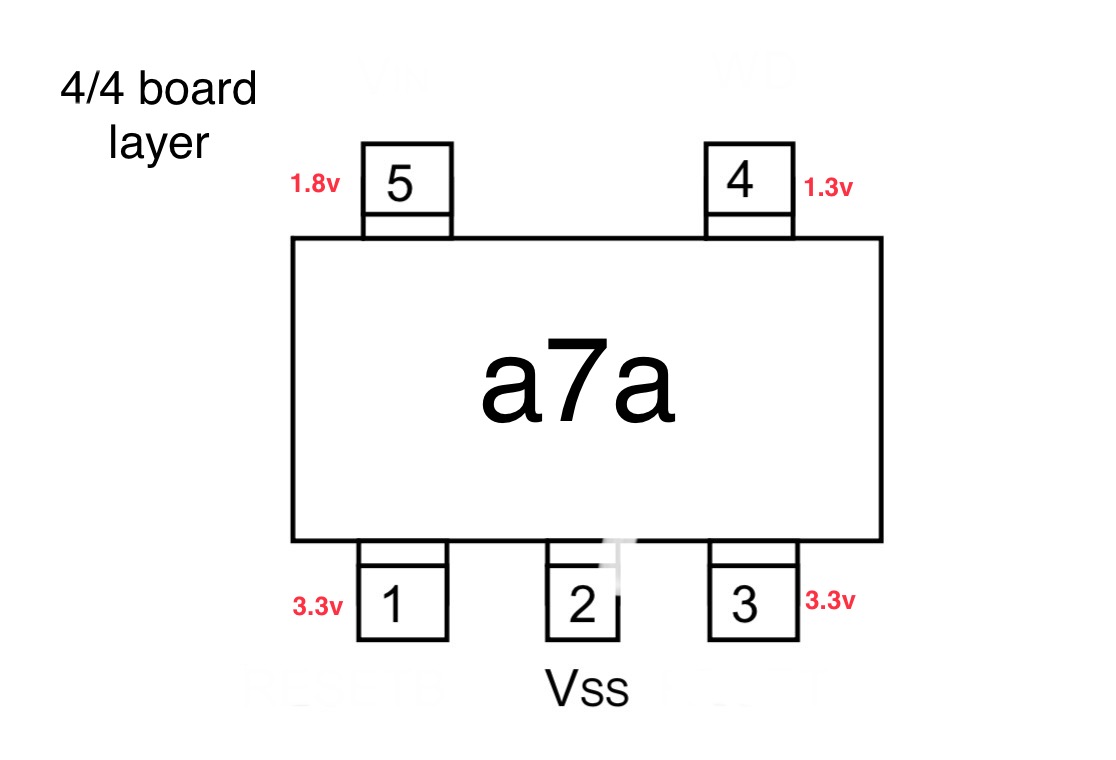

مشاهده فایل‌پیوست 224998مشاهده فایل‌پیوست 224999

کد PGV به نظر میرسه با پارت‌نامبر TPS79301DBVR باشه
و کد A7A هم احتمالا با پارت‌نامبر AD8531ART هست.

۲- آیا تونستید دوربین سالم رو تهیه کنید؟

ممنون از زحمات و پیگیریهای ارزشمند شما.

راستش خودم هنوز در نقش وعملکرد اینها دوبه شک هستم باتوجه به سطرهای توی لاگ سریال نقش واچ داگ و مدار ریست برای چیپهای متفاوت از شبکه بگیر تا پردازنده و خود کانورتورهای باک و لاینیر و در نتیجه عملکرد خود ریست آی سی ها اشاره شده اما اگر اینها چنین نقشی ندارن پس کدام قطعه اینکارو‌میکنه،تو یه منوال سرویس دوربین قدیمی تر دوجا ریست آی سی و ولتاژ دتکتور برای این منظور اشاره شده،نحوه عملکرد کلید منوال ریست که خودش سه وسه دهم ولتاژ داره وبا مقاومت به گراند متصل میشه با فشردن و متصل بودن به پایه یکی ازین آی سی ها که احتمالا با کاهش سطح ولتاژ و فعال شدن ولتاژ دتکتورها برای اعمال تایم و ریست هنوز کامل به نتیجه عملی وتئوریک نرسیدم.

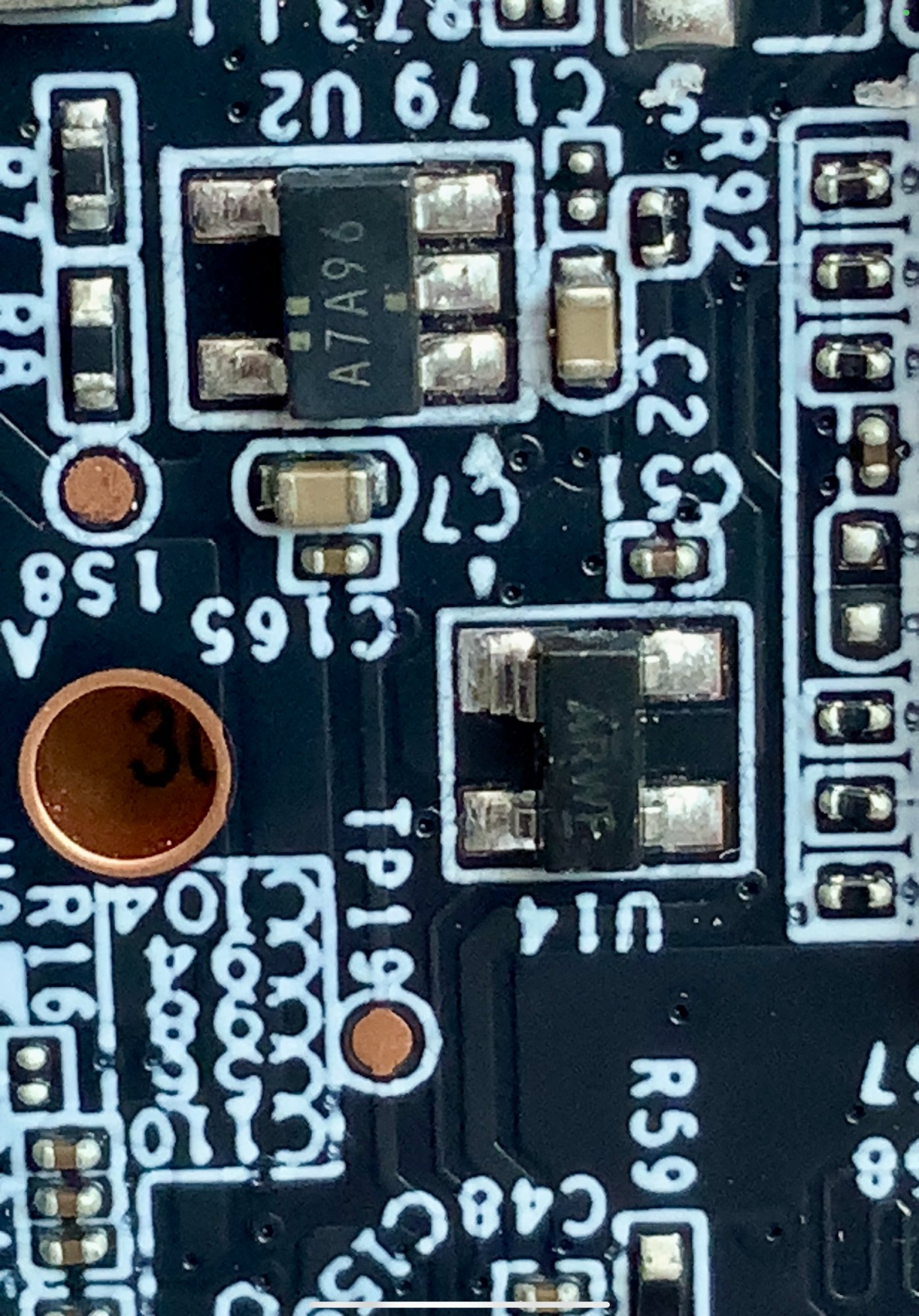

تو فایل اس ام دی کد وجاهای دیگه من همون ولتاژ دتکتور و ریست آی سی همش پیدا کردم کدهایی که خواندم یا عکس گرفتم رو دوباره ذکر میکنم با عکس جدید.

چند روز درفکر بوت کردن دوربین با حافظه جانبی توسط لینوکس لایو با نسخه سبک همتراز با این سسخت افزار بودم اگر بشه اینکارو کرد سلامت بوت لودر و خود فلش درصورت معیوب بودن رو شاید بشه بررسی کرد. فقط توی محیط لینوکس میشه پارتیشن بوت و سیستمی رو مشاهده کرد که آیا فلگها فعال هستن یا نه یا جابجا شدن یا اینکه بشه محتویات فلش رو یجورهایی بعنوان حافظه اصلی مشاهده کرد،معادل بگیرید با کامپیوتری که بوت لودر ویندوز خراب شده یا مشکل پارتیشن سیستمی داره،دیسک بوت اونجا کارسازه تا حدودی.

فعلا ارتباط مان با دوربین سالم بکلی قطع شده متاسفانه، اواخر متوجه شدم اون هم ولتاژ داخل مدارش رفته بوده و‌المانهای محافظ فعال شده بودن اما دوربین ظاهرا سالم مانده،درنتیجه کوچکترین اتفاقی به پای ما بسته میشه خرابیش،مخصوص که دمای پردازنده اونهم بالا بود

شاید کدها روی دوسه تا برد متفاوت باشن اما نقششان یکی هست

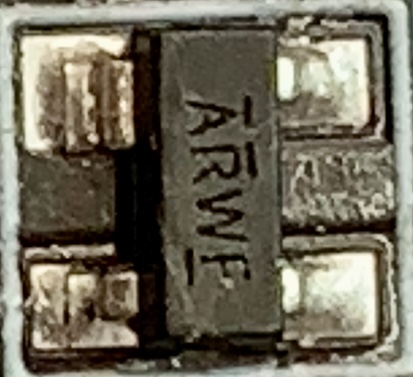

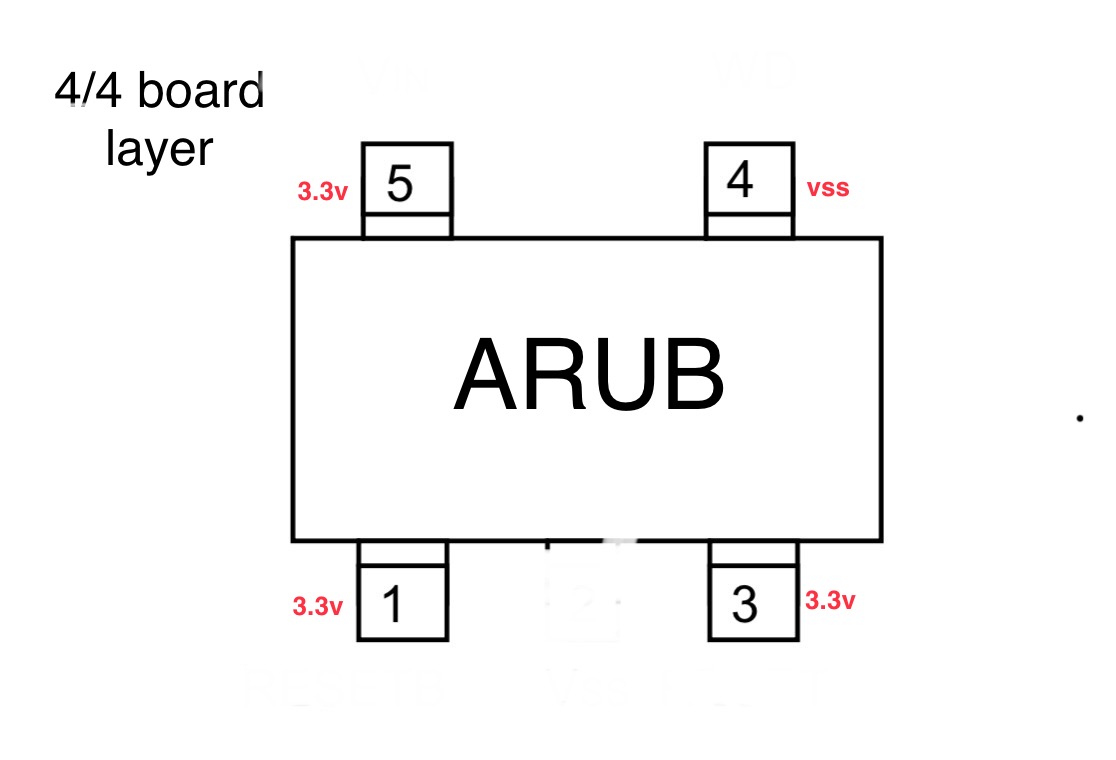

a7a=aru
بسختی ولتاژ پایه های ای سی ها رو هنگام فشردن کلید ریست تست کردم چیزی معلوم‌نمیشد اگر سیگنال یا کد دیجیتال ارسال کنه مصیبتی خودش تست کردن
هدفم اینه با بوت لایو لینوکس آیا دوربین همین شرایط داغ کردن و خاموشی چراغ ها رو داره یا نه،یو اس بی زیاد بکارمان نمیاد چون نمیدانم ارتباطش چجوریه اما تهیه اس دی مموری بوت شاید کمکی کنه.
در روش بوت با اس دس دی اصولا فریمور با پسوند ایمیج و… میخواد اما فریمور اینها پکیج شده چندتا فایله ،اکسترکت کردنش رو هنوز یاد نگرفتم اصلا ممکن هست یا نه. این مشکلات هست برا همین رفتم سراغ بوت از حافظه جانبی با سیستم عامل خارج از فلش دستگاه و حتی بیخیال بوت لودر روی دوربین شدن.
بنظرم سیستم عامل آرم لینوکس کرنل محدود به یسری عملیات ومحدود شده در امکانات و‌حذف زوائد غیر ضروری و کاستوم هست که راه ورود ونفوذ رو‌کم کنه و متناسب با سخت افزار سبک وکم حجم باشه،درحد نیاز سخت افزار دوربینه و بما امکانات ارتباطی و خیلی چیزها رو نمیده وقتی خودش باررشده ،شاید یه سیستم عامل کامل با بوت شدنش امکانات بیشتری داشته باشه یا مثلا با اف تی پی ما دسترسی به منابع سیستمی رو نمیبینیم یچیزی تو مایه های جیلبیریک و روت شدن گوشی ها مد نظرم هست،مثلا بررسی پارتیشنهای سیستمی وتغیر دادنشان در ویندوز وجود نداره اما رو لینوکس گذاشتن.
