مشکل کاهش ولتاژ پنج ولت دردو دوربین ویوتک ۹۳۸۸ پنج مگاپیکسل

senterstar

کاربر vip
کاربر
2013-08-21
72
73
ایران
www.armaniset.ir
سلام و عرض ادب
ابتدا بابت تاخیر در پاسخ پوزش می‌طلبم. جنابعالی نیک میدانید؛ سرعت در پاسخگویی امری مطلوب است؛ لیکن مشکلات روزمره گاها باعث اختلال در این مسیر می‌شود.

متاسفانه این سومین متنی است که در پاسخ شما آماده می‌کنم؛ و البته کوتاه ترین آنها!!! اما علی‌رغم ذخیره پیش‌نویس در انجمن؛ متنها حذف شد و از آنجا که تلاش مجدد برایم مقدور نبود؛ کار بیش از پیش به درازا کشید. لذا به ناچار در هر مرحله تاپیک را از ابتدا مطالعه کردم تا مجددا متنی آماده نمایم.

ضمنا؛ پاسخ‌های خود را در دل سوالاتم مخلوط و ارایه کردید که تفکیک اینکه مطلب را شما عنوان کردید یا من، مشکل می‌کند. لطفا پاسخ‌های خود را مستقل بیان فرمایید.

اما در خصوص فرمایشات شما.
گاهی توضیح دقیق، و کوتاه کارایی و نتیجه بهتری از تشریح مفصل دارد. متاسفانه در برخی مطالب علی‌رغم توضیحات مشروح حضرتعالی، پاسخ خود را دریافت نکردم. مثلا:

۱- در پاسخ به: از کجا متوجه میشید حالت اتصالی پیش میاد؟ با وجود توضیحات طولانی که قابل تحسین و آموزنده است؛ لیکن جوابم را نگرفتم و متوجه نشدم از کجا فهمیدید اتصالی در برد وجود دارد.

۲- در موضوع POE در نهایت متوجه نشدم شما از POE استفاده می‌کنید یا سوئیچ POE و یا اسپیلتر.
کافی بود مدل و برچسب POE که از آن بهره‌می‌گیرید را ارسال کنید.

لذا با توجه به گذشت زمان، اگر تمایل دارید؛ اجازه دهید با روش دیگری بحث را پیگیری کنیم. و تنها پاسخ سوالات زیر را ارایه فرمایید.

الف- آیا از این مدل، دوربین سالم هم در اختیار دارید؟
ب- ظاهرا دو دستگاه دوربین از این مدل خراب است؛ اجازه دهید در مرحله اول تنها یکی از آنها را مورد بررسی قرار دهیم.
ج- تصویر برچسب POE، یا سوئیچ POE و یا تصویر اسپیلتر و آدابتور آن را ارسال فرمایید.

روی برد ها یک ال ای دی هست بعنوان پاور واستایتوس یعنی بعد از چند ثانیه با خاموش روشن شدن معرف بوت شدن دوربینه که اگر این مرحله خاموشی کوتاه دیده نشه در ابتدا یعنی بوت نشده، دوربین وقتی به تغذیه poe وصل میشه ال ای دی مذکور بعد از دوثانیه قبل اینکه مرحله بوت رو نشان بده- با خاموش روشن شدنش - کم نور میشه وبه اغما میره وکاملا خاموش، خوب این حالت با تزریق ولتاژ منبع تغذیه آزمایشگاهی هم پیش میاد،سی پی یو بیش از حد نرمال داغ میکند،چیزی که در آخرین تست عایدم شد شک کردن به خرابی چیپ لن بود چرا چون تمامی خرابی هایی که دیدم یا ورود ولتاژ به بخش سوییچینگ تغذیه بود یا بخش لن وعبور ولتاژ غیر نرمال از تمامی محافظ ها متاسفانه.
ادامه دارد….
بله ازین دوربینها یکدونه سالم هم میشه گفت موجوده ومن تمام ولتاژگیریها وآزمایشات رو روی اون انجام دادم که نکات جالب رو عرض میکنم:

۱-روی دوربین سالم ولتاژ پنج ولت به اندازه این دو دوربین هست یعنی همان چهار ولت!!!!! این خودش یه بحث مفصلی داره آیا ولتاژ چهار ولت نرمال است؟ آیا بعلت ایراد در طراحی درین مدلها این دوربین بظاهر سالم هم بمانند اون دونمونه معیوب بزودی دوچار مشکل خواهد شد؟اگر بروز مشکل از سمت خارج یعنی همان ولتاژ ولن بوده که هیچ اما اگر خود بخود خراب شدند چاره ای قابل تصور نیست و فقط گارانتی اصلی درمان کننده است!!! از سابقه وعلت خرابی این دو دوربین هیچ اطلاعاتی در دسترس نیست اونهم بعلل خاصی، اما دوربینهای دیگه همگی ورود ولتاژ غیر نرمال از ناحیه لن داشتن که حالا ولتاژ یا به تغذیه صدمه زده یا به بخش شبکه .
۲- روی هرکدام از چیپهای پنج ولت و سه وسه دهم ولت یکعدد آی سی ولتاژ دتکتور که در پستهای قبلی ذکر شده بود وجود دارد.
۳-……..


پیوست‌ها

  • 265.1 کیلوبایت بازدیدها: 14
  • 220.4 کیلوبایت بازدیدها: 12
  • 251.4 کیلوبایت بازدیدها: 11
  • 249.8 کیلوبایت بازدیدها: 11
  • 472.3 کیلوبایت بازدیدها: 10
  • 450.3 کیلوبایت بازدیدها: 11
آخرین ویرایش:

senterstar

کاربر vip
کاربر
2013-08-21
72
73
ایران
www.armaniset.ir

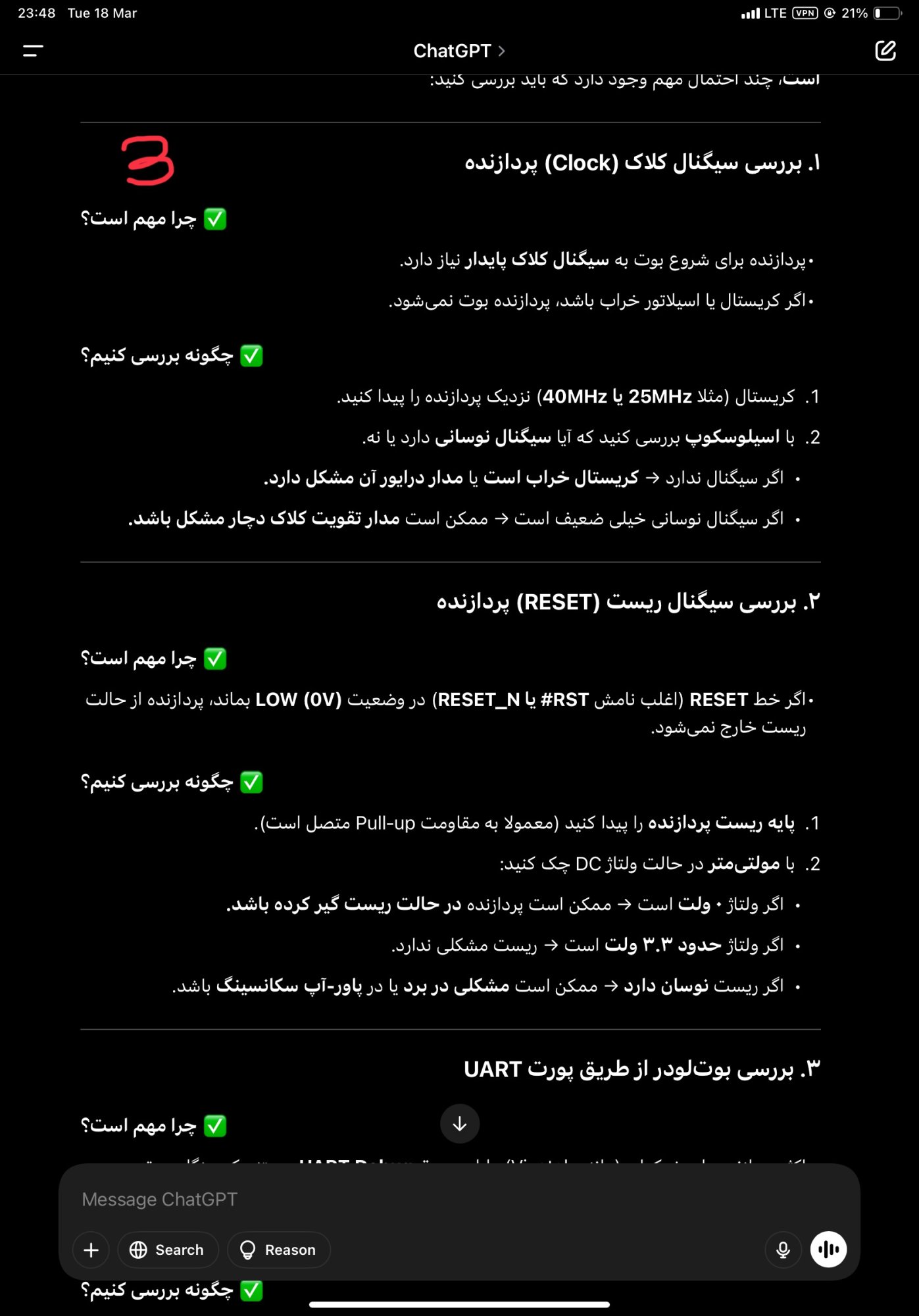

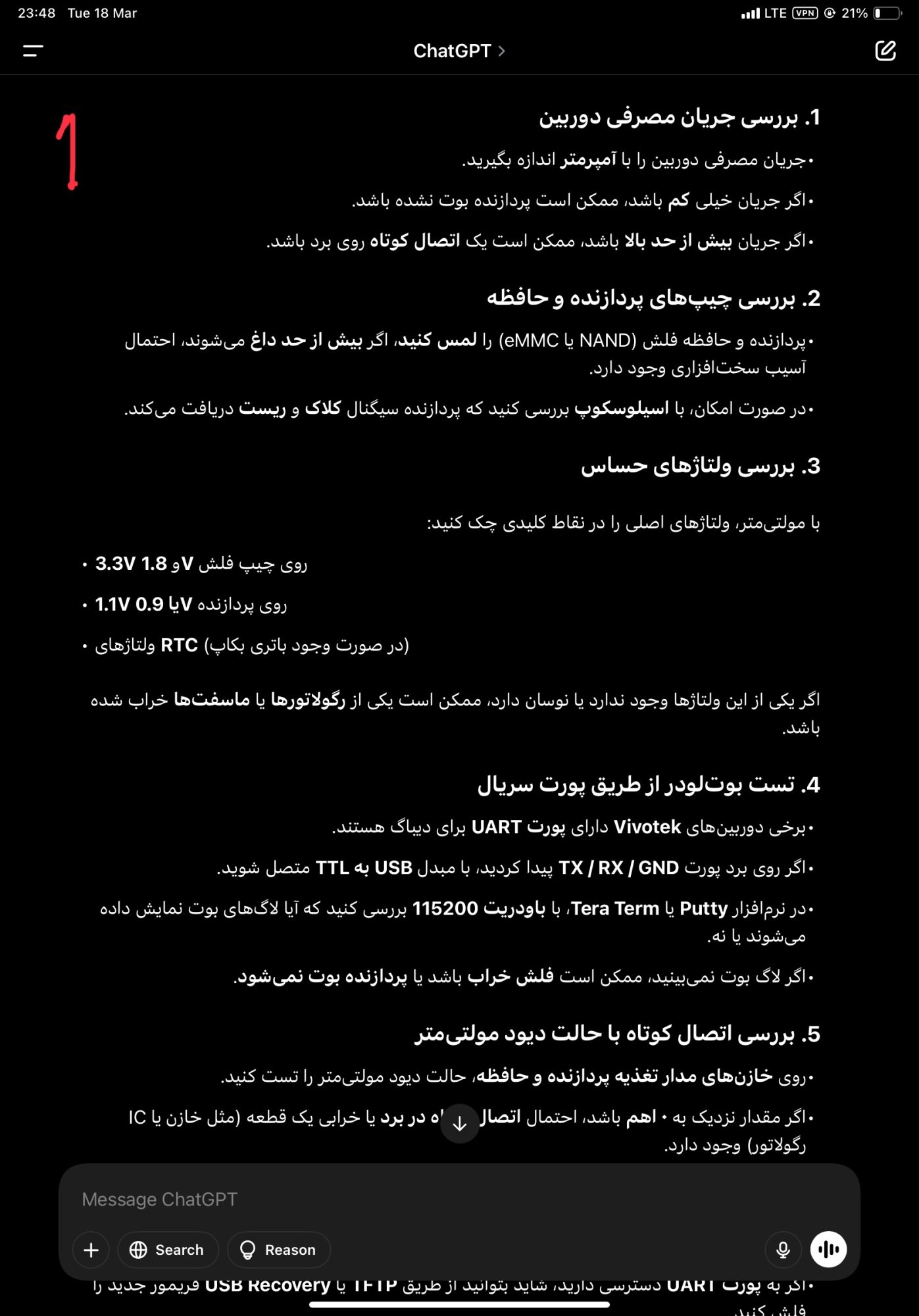

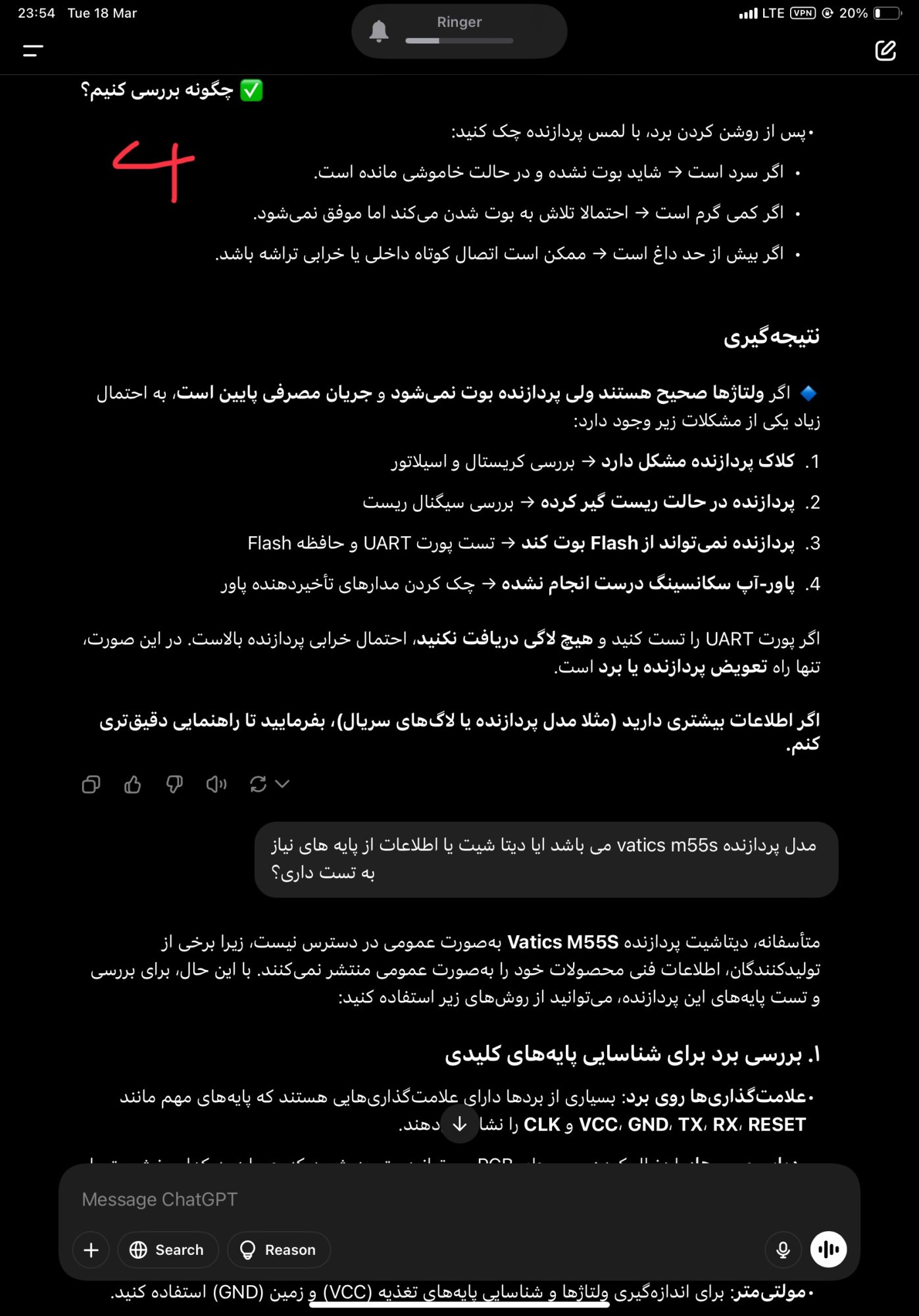

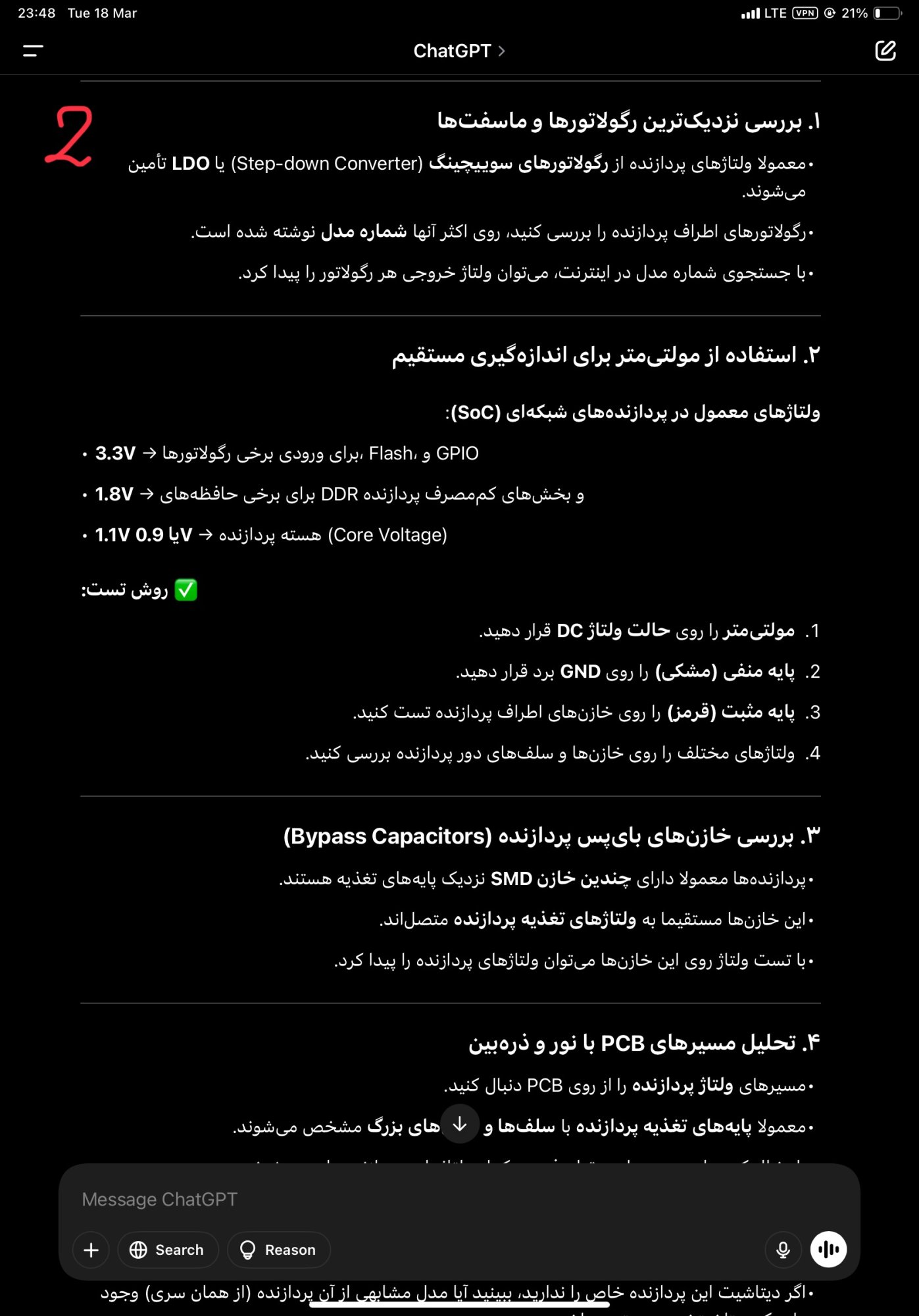

متاسفانه باوجود برد چند لایه و دو طبقه تست ولتاژ سی پیو و گرفتن کلاک که چت جی پی تی توصیه کرده روی این دوربینها راحت نیست،کلا سیزده تا دوربین بود که اکثرا از ناحیه لن یا سوییچینگ ولتاژ تغذیه صدمه دیده بودند که با تعویض دیودهای محافظ و ایرادات متفرقه جزعی و ترانس لن تاکنون ده عدد رفع مشکل شدند فقط مانده این دوتا که مشکل پیچیده ای دارند و تست با تعویض چیپ لن در حد تجربیات من نیست یعنی نیاز به لوپ خیلی با کیفیت وتجربه ومهارت بالایی دارد که با این سایز المانهای روی برد و احتمال صدمه دیدن فلشها ریسک چنین تستی بالاست. بحث توالی ولتاژ و تاخیر یا سیکوئنسینگ ودیسکانسیلینگ و… خیلی هضمش مشکله تابحال راه بجایی نبردم.
تا این لحظه برد تغذیه که برد اول با شماره های لایه یک و دو بود همگی مشابه هم بودند.


پیوست‌ها

آخرین ویرایش:

infoshinfo

VIP+ افتخاری
کاربر +vip پلاس
vip
2010-02-07
1,076
1,899
۱- لطفا تصویر برچسب این POE رو هم که اطلاعات دستگاه روش هست بذارید. خواهشا اجازه ندید سوالات تکرار بشه و خود شما کمک کنید تا فهم منم نسبت به موضوع بسط پیدا کنه. وقتی شما تصویر یه جعبه که تنها روش POE نوشته شده برام میذارید؛ واقعا نمی‌دونم داخلش چی هست. این یه اسپیلتر دست سازه و یا یه POE شرکتی!



۲- با توجه به اینکه شماتیک این نوع دوربین‌ها رو در اختیار نداریم؛ بهترین روش مقایسه با دوربین سالم و جایگزینی برد و حتی قطعات هست که با وجود دوربین سالم کار راحت‌تر پیش میره.

۳- آیا هوای گرم در اختیار دارید؟

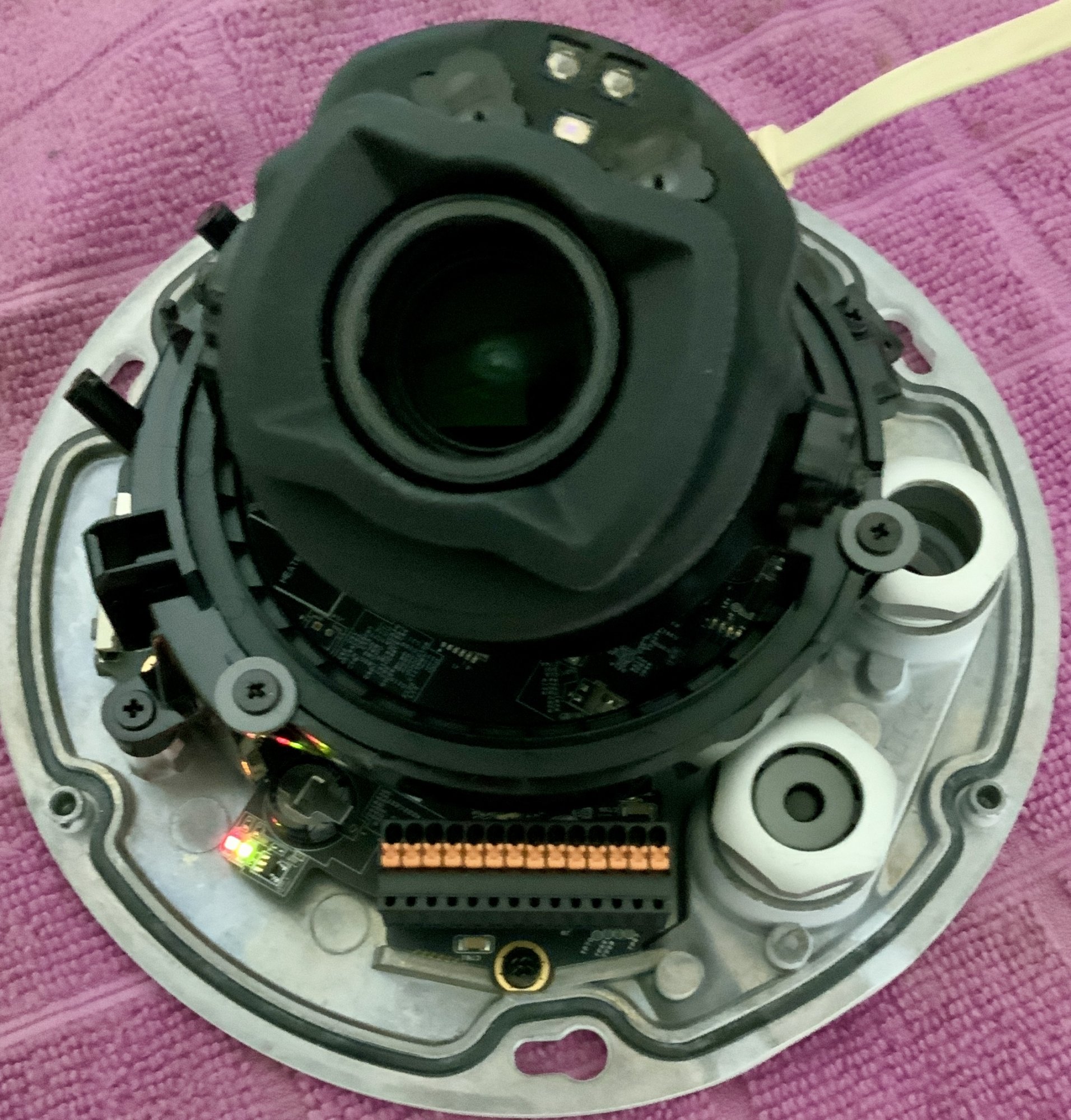

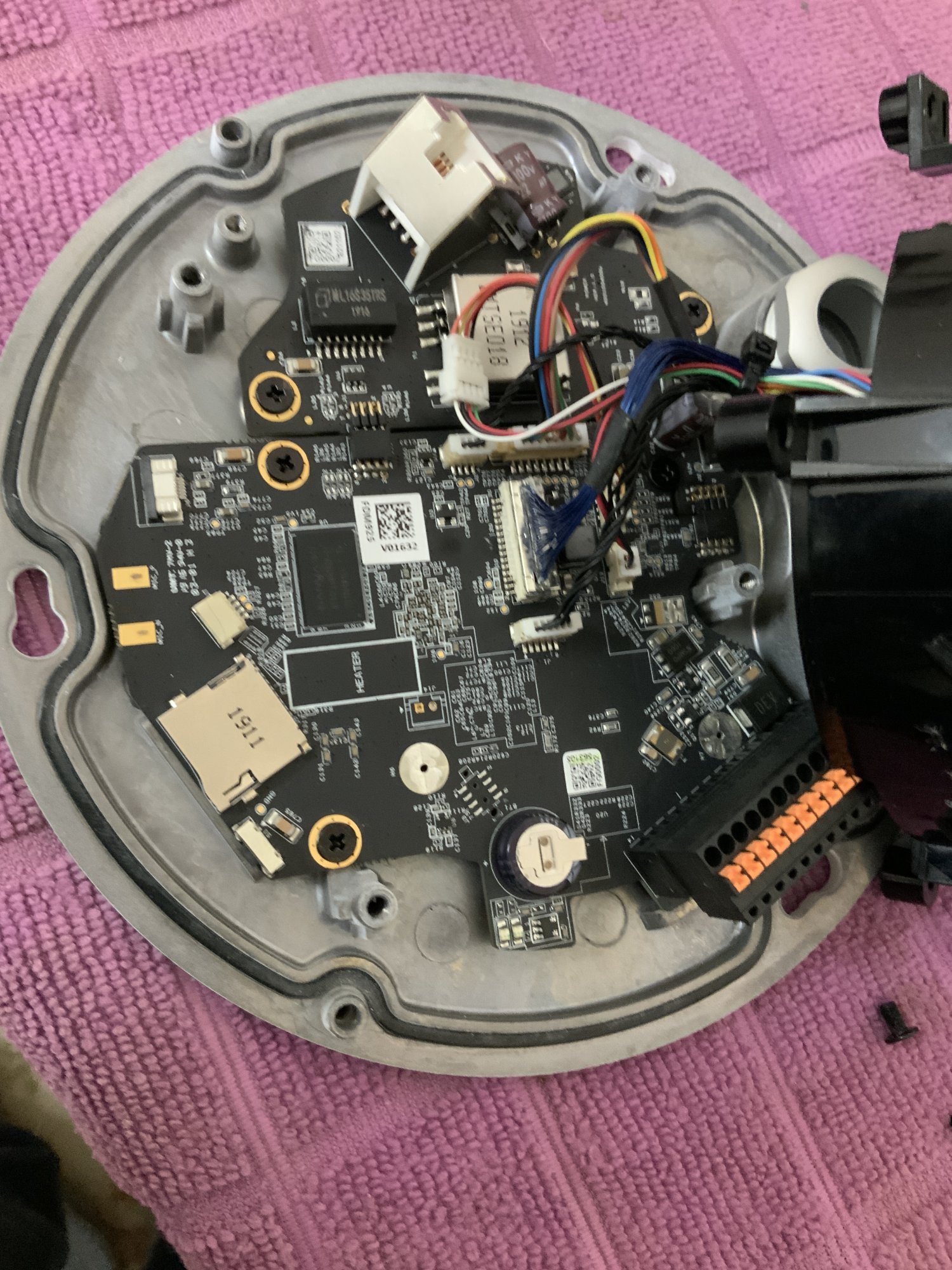

این یه مدل دام با پیچیدگی زیادتر از نمونه قبل

۴- در حال حاضر هیچ کاری با هیچ دوربین به غیر از آنچه در ابتدا معرفی کردید نداریم. اونم فقط یکی از اونها. دوربین دوم رو هم بذارید کنار تا مشکل اول ببینیم به کجا میرسه.
اجازه بدید ببینیم اساسا از پس این دوربین بر میاییم یا نه😀


senterstar

کاربر vip
کاربر
2013-08-21
72
73
ایران
www.armaniset.ir

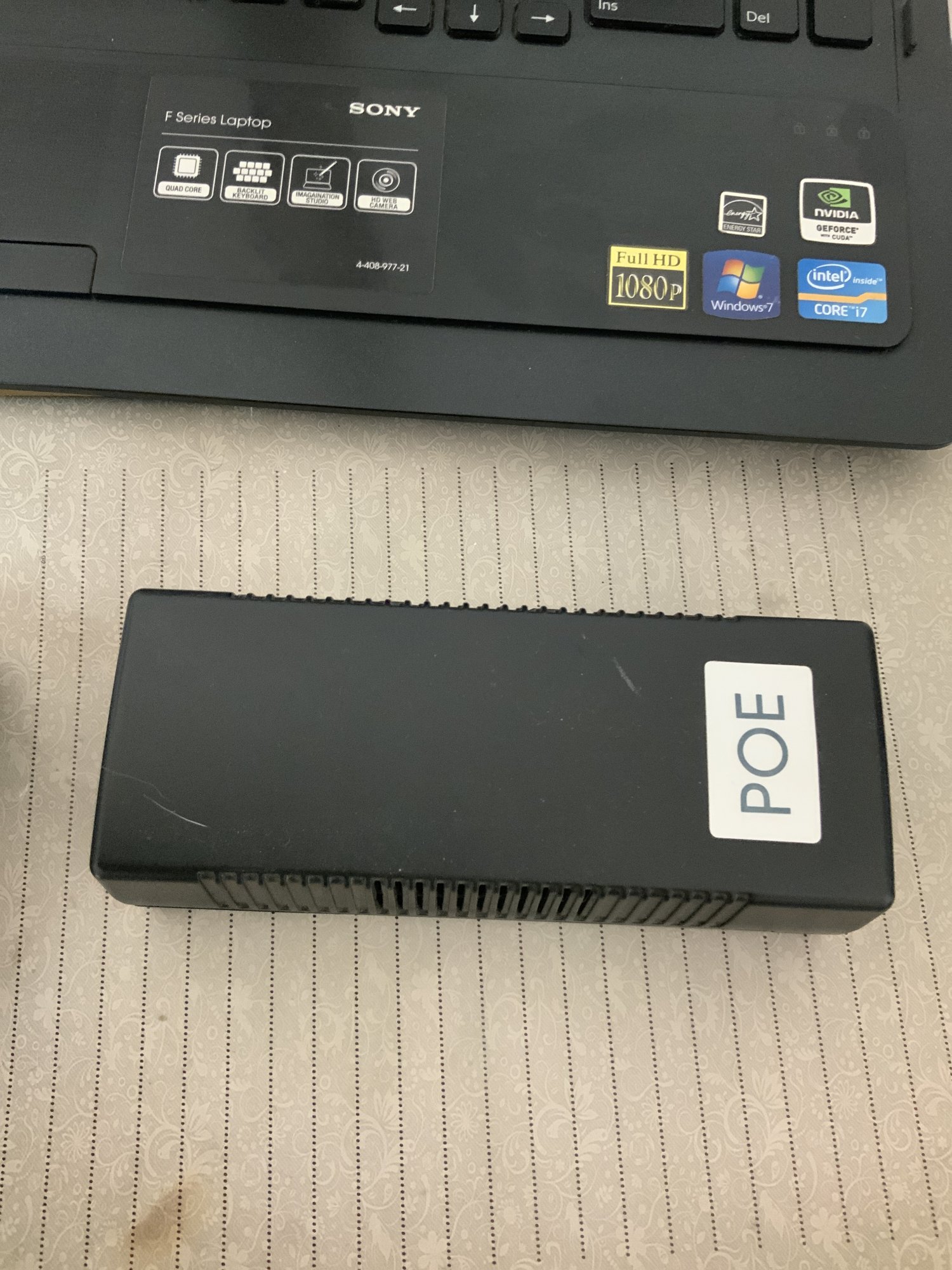

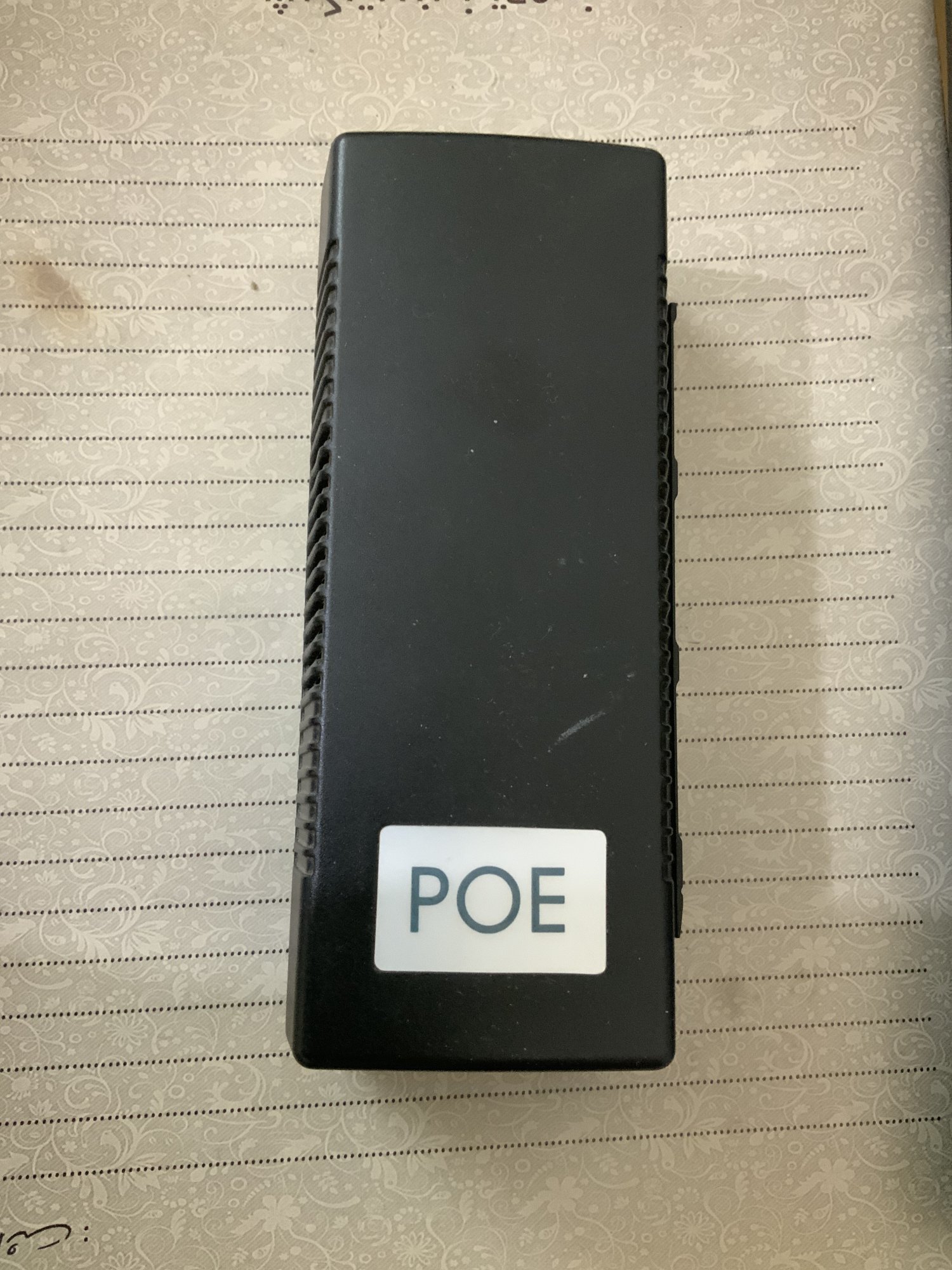

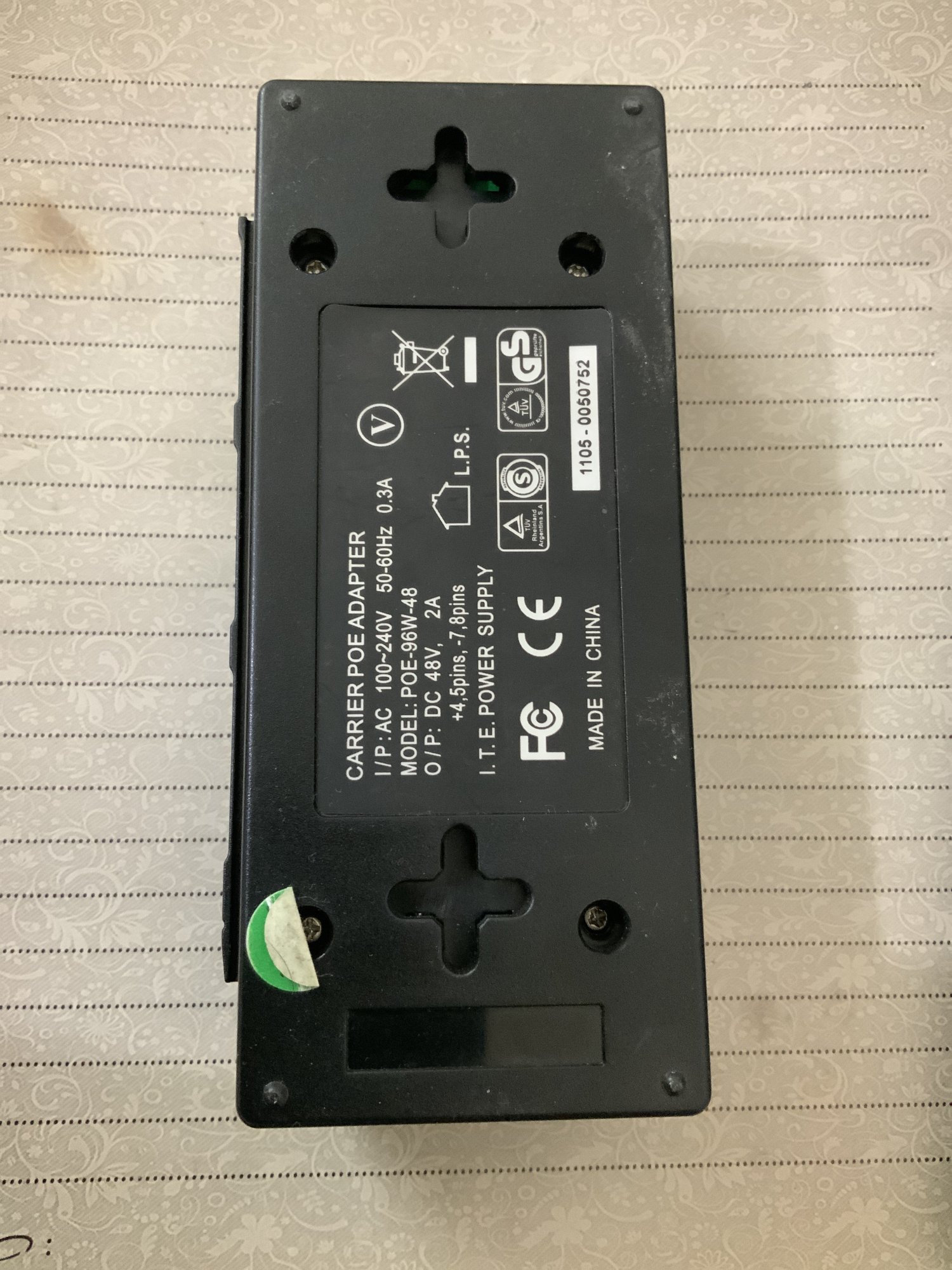

۱- لطفا تصویر برچسب این POE رو هم که اطلاعات دستگاه روش هست بذارید. خواهشا اجازه ندید سوالات تکرار بشه و خود شما کمک کنید تا فهم منم نسبت به موضوع بسط پیدا کنه. وقتی شما تصویر یه جعبه که تنها روش POE نوشته شده برام میذارید؛ واقعا نمی‌دونم داخلش چی هست. این یه اسپیلتر دست سازه و یا یه POE شرکتی!

مشاهده فایل‌پیوست 224248

۲- با توجه به اینکه شماتیک این نوع دوربین‌ها رو در اختیار نداریم؛ بهترین روش مقایسه با دوربین سالم و جایگزینی برد و حتی قطعات هست که با وجود دوربین سالم کار راحت‌تر پیش میره.

۳- آیا هوای گرم در اختیار دارید؟



۴- در حال حاضر هیچ کاری با هیچ دوربین به غیر از آنچه در ابتدا معرفی کردید نداریم. اونم فقط یکی از اونها. دوربین دوم رو هم بذارید کنار تا مشکل اول ببینیم به کجا میرسه.
اجازه بدید ببینیم اساسا از پس این دوربین بر میاییم یا نه😀
- اتفاقا سریع به ذهنم رسید وعکسها رو اصلاح کردم منظور از طرح موضوع دوربینهای دیگه این بود که از جانب برد تغذیه خیالتان راحت باشه برد اول غیر از دوازده ولت و خروجی چوک لن بسمت چیپ شبکه هیچ چیزی در اختیار برد دوم نمیگذاره.نکته توضیحی درین دوربینها ولتاژ ۴۸ ولت از پین شماره چهار وشش وارد بخش سوییچینگ تغذیه میشود پس با ترانسفورماتور لن از حیث ولتاژ تغذیه کاری نداریم.

دوربینی هم دیگه برای تعمیر و عنوان کردن در تاپیک مجزا نمانده همگی تعمیر شدن فقط اون موردی که تاپیک زدم برا درخواست چیپ لن که چیپ خاصی بود.

برد تغذیه دوربین سالم رو روی این دو دوربین مشابه معیوب گذاشتم نتیچه هیچ همان حالت قبلی به کما رفتن یعنی برد تغذیه فقط تولید ولتاژ دوازده ولت مادر و مرحله پروتکت در برابر جریان کشی غیر نرمال را دارد ونه هیچ چیز دیگر همه وقایع تولید ولتاژها روی برد مین انجام میشود.

- بله هیتر دارم اما ……. در پست قبلی نوشتم که فکر نکنم از پس تعویض قطعات بربیام ، کما اینکه دوربین معیوب دوم اصلا بشکل دوربین اول گرمای زیاد سی پیو ندارد اما وضعیت سلامت هردو شبیه هم هست هردو بعد از دوثانیه مشکل خاموشی ال ای دی قرمز استایتوس وعدم پایداری اون رو دارند.

☑️ اما نکته مهمتر وقتی ولتاژهای دوربین سالم با دو دوربین معیوب هم اندازه یکدیگرند بدنبال ایراد در مقدار عددی سطح ولتاژ نباید گشت، حال یک دوربین معیوب گرمای زیاد چیپ اصلی دارد که دلایل متفاوتی میتوان عنوان کرد ولی دیگری دارای گرمای کمتر از حد نرمال شبیه بوت نشدن است در حالیکه رفتار ظاهری هردو در برابر اتصال ولتاژ مبدل poe یکسان است و سطح ولتاژهای هرسه شبیه هم 🤔🤔🤔

آخرین ویرایش:

infoshinfo

VIP+ افتخاری
کاربر +vip پلاس
vip
2010-02-07
1,076
1,899
اگر ایراد نداره؛ با وجودی که شما یه سری تستها رو انجام دادید؛ مجددا گام به گام با روشم جلو بریم که منم فهم دقیقی از موضوع پیدا کنم.

۱- تصویر برچسب مدل دوربین رو قرار بدید.
۲- یه تصویر واضح از شماره آیسی LAN قرار بدید. متاسفانه تو هیچکدوم از تصاویر شماره‌اش مشخص نیست.
۳- POE رو فقط به برد تغذیه وصل کنید؛ بدون اینکه برد مین رو به برد تغذیه وصل کنید و بفرمایید آیا ولتاژ روی کانکتور علامت‌زده شده با رنگ سبز دارید؟
اگر ولتاژ دارید چند ولت هست؟



senterstar

کاربر vip
کاربر
2013-08-21
72
73
ایران
www.armaniset.ir
اگر ایراد نداره؛ با وجودی که شما یه سری تستها رو انجام دادید؛ مجددا گام به گام با روشم جلو بریم که منم فهم دقیقی از موضوع پیدا کنم.

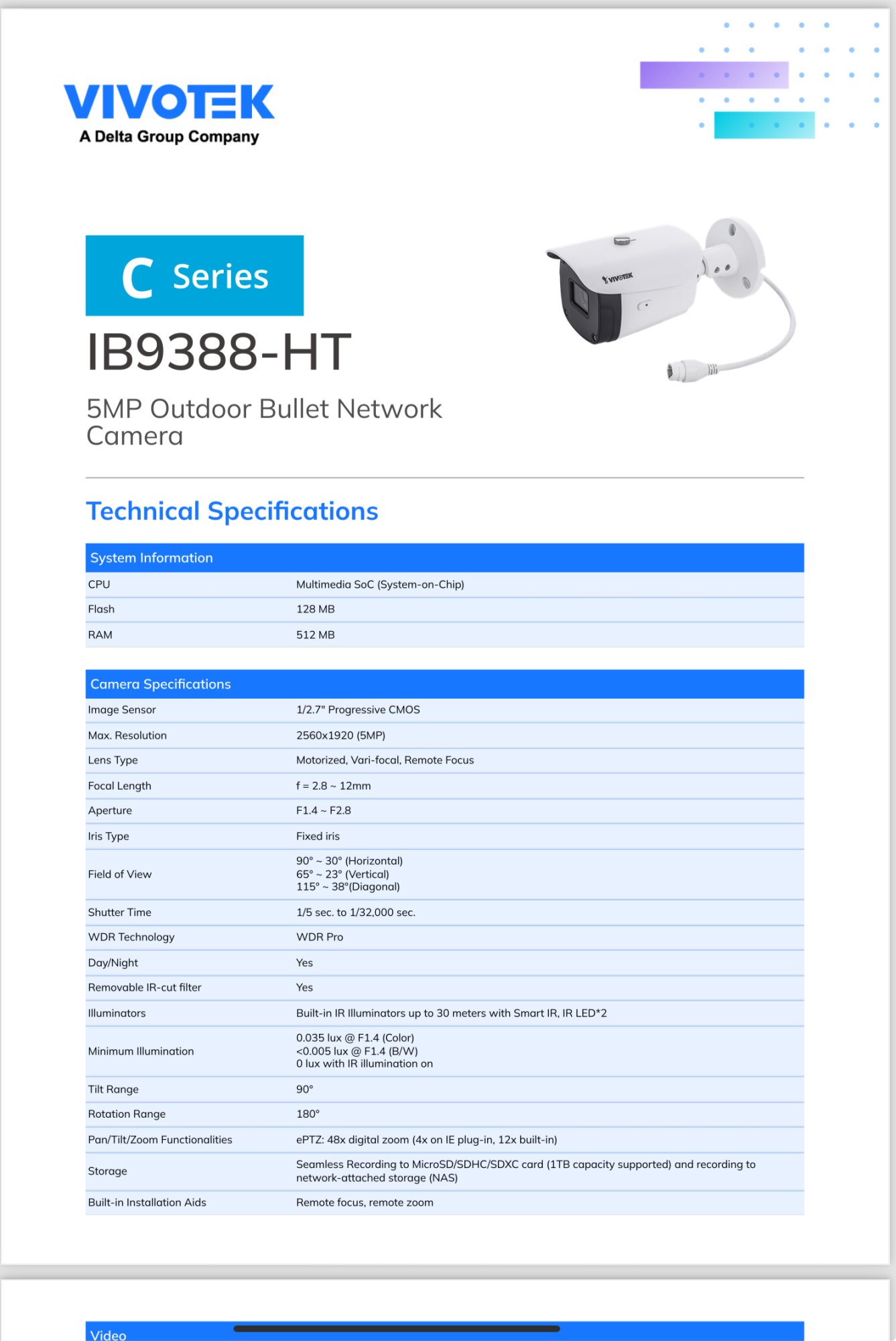

۱- تصویر برچسب مدل دوربین رو قرار بدید.
۲- یه تصویر واضح از شماره آیسی LAN قرار بدید. متاسفانه تو هیچکدوم از تصاویر شماره‌اش مشخص نیست.
۳- POE رو فقط به برد تغذیه وصل کنید؛ بدون اینکه برد مین رو به برد تغذیه وصل کنید و بفرمایید آیا ولتاژ روی کانکتور علامت‌زده شده با رنگ سبز دارید؟
اگر ولتاژ دارید چند ولت هست؟

مشاهده فایل‌پیوست 224251

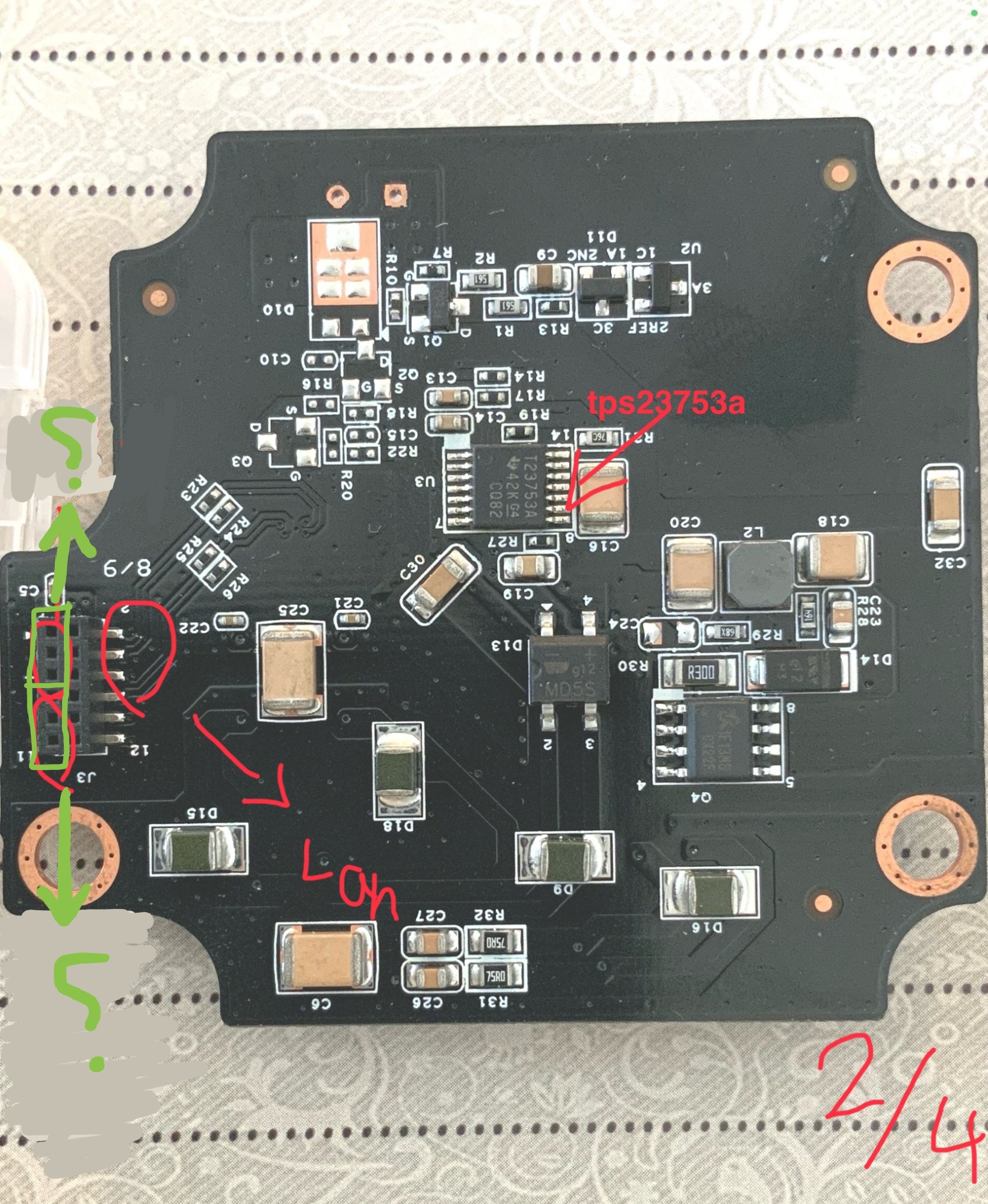

-بله قربان وقتی ولتاژ پی او ای برقرار بشه روی سه تا پایین منفی وسه تای بالایی مثبت دوازده داریم دقیقا پشت همین کانکتور تست پوینت دوازده ولت وجود داره،این قاعده برای تمام دوربینها صدق میکنه. چهارتا جلویی دیتا شبکه و دوتای مابقی میکروفن آپشنال.

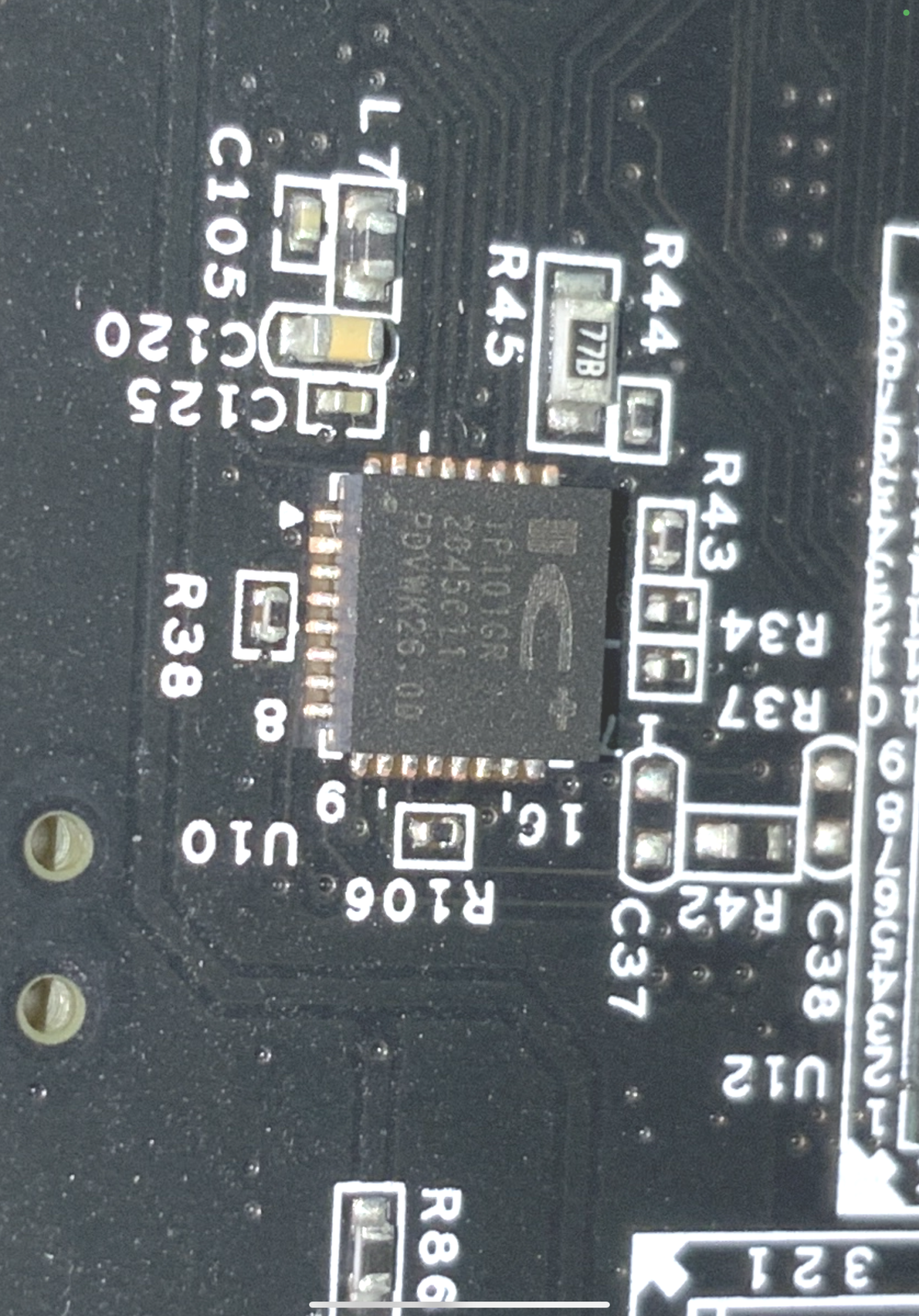

چیپ لن IP101G دیتاشیت در پیوست قرار گرفت.
چیپ هشت پایه دیگه که روب برد علامت زده نشده ترانزیستور سوییچینگ به این مشخصات هست
SM1F13NSK
N-Channel Enhancement Mode MOSFET

☑️ نکته از قلم افتاده در پست قبلی ذکر کردم سطح ولتاژ دوربین سالم با دو دوربین معیوب یکیست حتی دوربین سالم با ولتاژ ورودی نامتعارف مواجه شده بوده ابتدا تصور به ایراد از جانب فریمور داشتم اما اخیرا متوجه شدم دیودهای حفاظتی روی پل دیود فعال شده بودند یعنی روی پینهای دیتا ولتاژ نامتعارف داشته بودیم،شاید این نکته راهگشا باشد در امر مقایسه هرسه دوربین و ….

🛑⁉️⁉️🛑 یه سوال اینمدلها جزو جدیدترین سریهای تولید کمپانی هستند برد اینهارو مقایسه کنیم با نمونه های قبلی یک اختلاف خاصی بچشم میخوره که در ورژنهای پایینتر اصلا دیده نمیشه ،نقش این باطری بکاپ روی بردهای ورژن جدید چیست rtc ؟؟؟؟؟ فکر نمیکنید نقش دیگه ای داشته باشه؟ چرا درنسخه های قدیمیتر وجود نداره؟داخل تاپیک تو عکسها مشخص هست


پیوست‌ها

آخرین ویرایش:

infoshinfo

VIP+ افتخاری
کاربر +vip پلاس
vip
2010-02-07
1,076
1,899
وقتی ولتاژ پی او ای برقرار بشه روی سه تا پایین منفی وسه تای بالایی مثبت دوازده داریم دقیقا پشت همین کانکتور تست پوینت دوازده ولت وجود داره،این قاعده برای تمام دوربینها صدق میکنه.

سلام
فقط تاکید دارم علی‌رغمی که میدونم برخی تست‌ها رو قبلا انجام دادید؛ هنگام درخواست، مجددا هم انجام بدید و آنچه اتفاق می‌افته رو گزارش بفرمایید.

☆ با توجه به اینکه می‌فرمایید ولتاژ ۱۲ رو دارید؛ ظاهرا بخش تغذیه POE از نظر ولتاژ سالم هست؛ لطفا:

۱- پینهای مشخص شده روی تصویر ذیل رو بررسی بفرمایید:
الف- آیا پینهای ۲۶، ۲۷، ۲۹ و ۳۰ به پینهای LAN کانکتور J11 وصل هست؟
ب- این پینها رو از لحاظ اتصال بهم تست بفرمایید:
ب۱- آیا هر کدوم از این پینها بهم اتصال دارد (شورت هست و یا اهم کمی نسبت بهم دارد؟)
ب۲- آیا این پینها به GND اتصال دارد؟
ب۳- آیا این پینها به پین 13 و 31 همین آیسی راه میده یا خیر؟



☆ حالا برد مین رو به برد پاور متصل و موارد ذیل رو اعلام بفرمایید:
۲- آیا روی پین 28 آیسی LAN ولتاژ دارید؟ اگر هست چند ولت دارید؟

۳- آیا روی پینهای 13 و 31 آیسی LAN ولتاژ دارید؟ اگر هست روی هر پین چند ولت دارید؟


infoshinfo

VIP+ افتخاری
کاربر +vip پلاس
vip
2010-02-07
1,076
1,899
دلیل اینکه اصرار دارم با POE این تست رو انجام بدید اینه که POE سیستم حفاظتی داره و در صورت ایراد در مین برد، ولتاژ رو قطع میکنه؛ اما اعمال ولتاژ دستی و یا استفاده از اسپیلتر چنین ضریب اطمینانی نداره و باعث آسیب به برد میشه.


senterstar

کاربر vip
کاربر
2013-08-21
72
73
ایران
www.armaniset.ir
سلام
فقط تاکید دارم علی‌رغمی که میدونم برخی تست‌ها رو قبلا انجام دادید؛ هنگام درخواست، مجددا هم انجام بدید و آنچه اتفاق می‌افته رو گزارش بفرمایید.

☆ با توجه به اینکه می‌فرمایید ولتاژ ۱۲ رو دارید؛ ظاهرا بخش تغذیه POE از نظر ولتاژ سالم هست؛ لطفا:

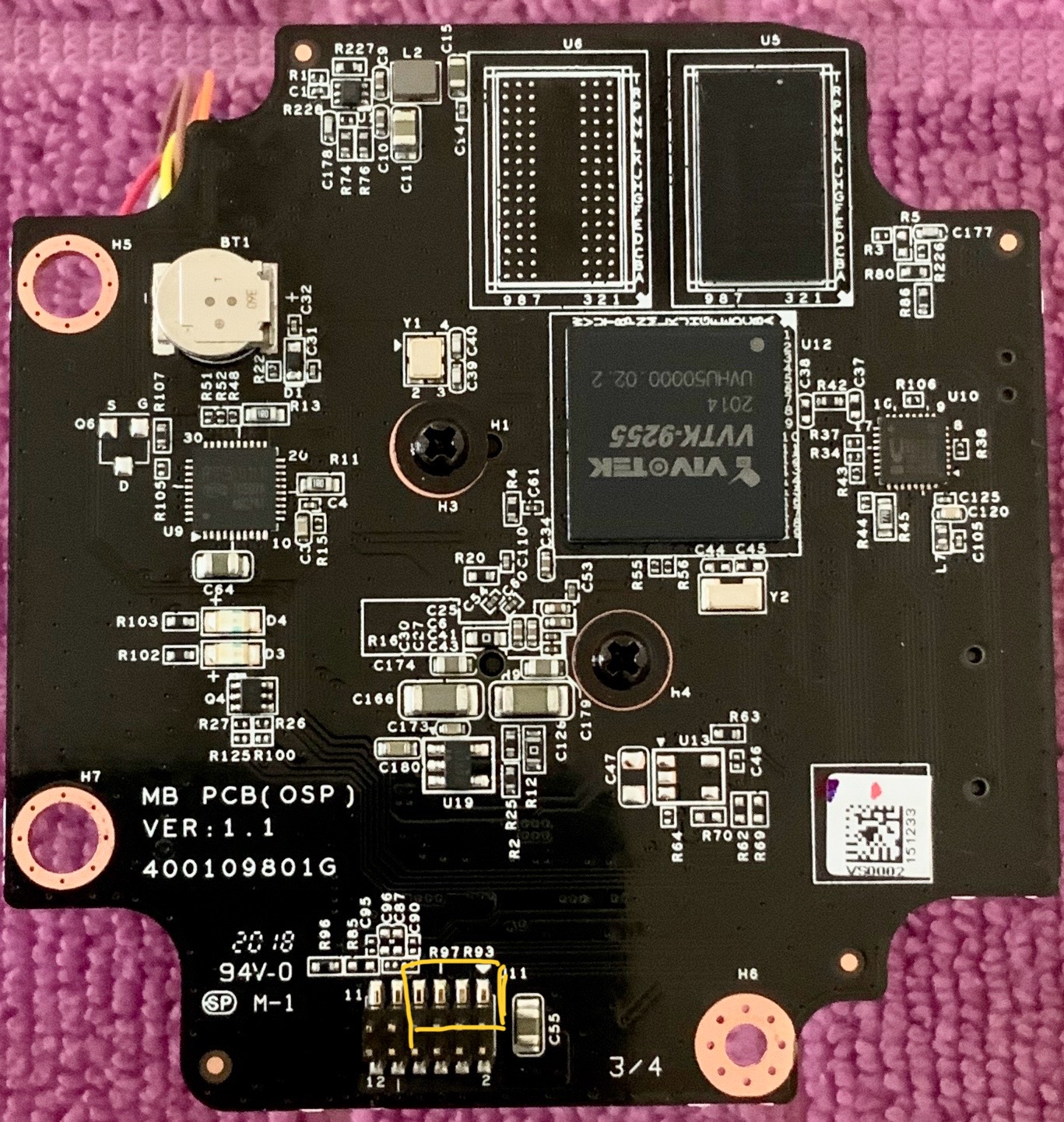

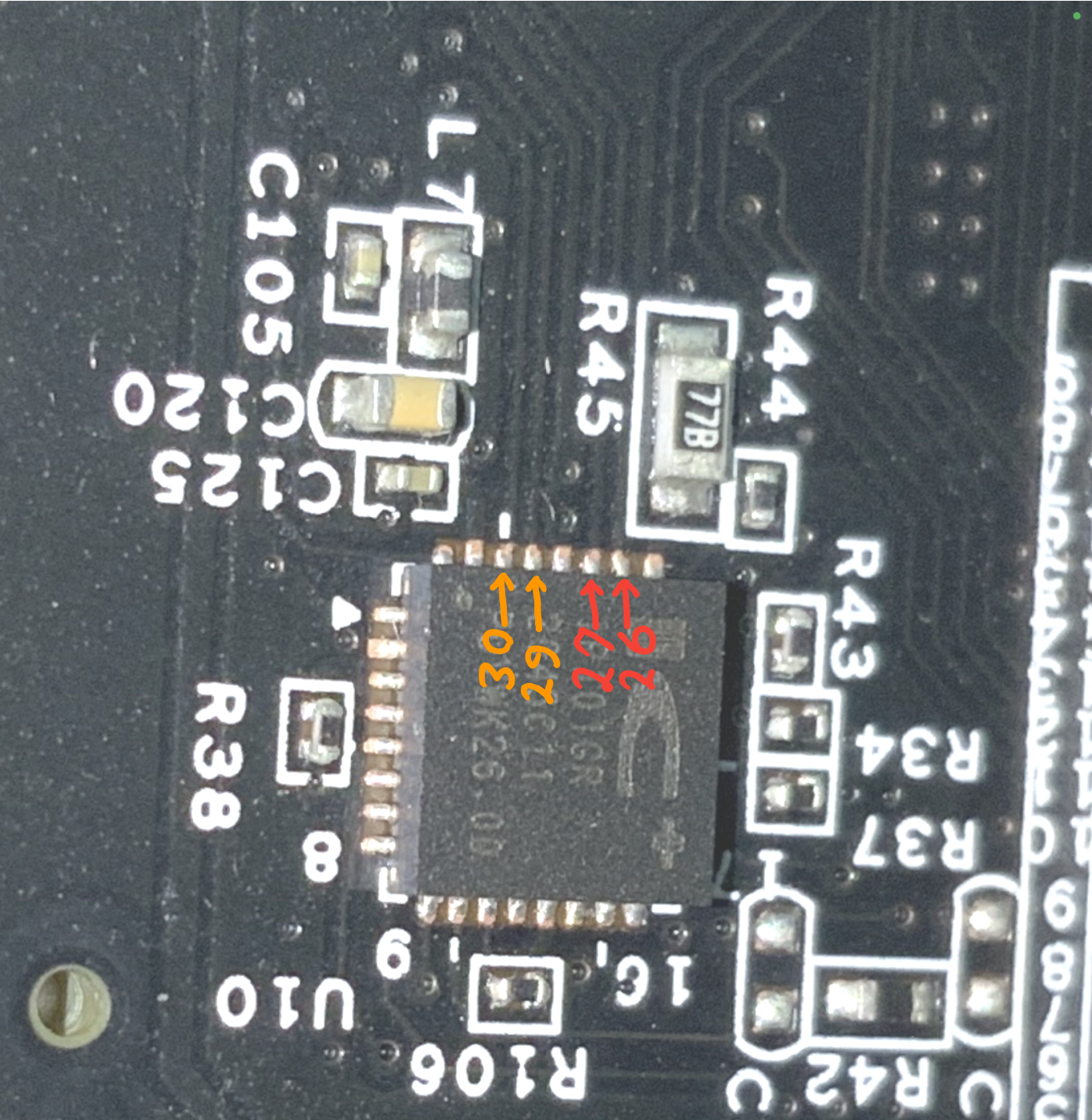

۱- پینهای مشخص شده روی تصویر ذیل رو بررسی بفرمایید:
الف- آیا پینهای ۲۶، ۲۷، ۲۹ و ۳۰ به پینهای LAN کانکتور J11 وصل هست؟
ب- این پینها رو از لحاظ اتصال بهم تست بفرمایید:
ب۱- آیا هر کدوم از این پینها بهم اتصال دارد (شورت هست و یا اهم کمی نسبت بهم دارد؟)
ب۲- آیا این پینها به GND اتصال دارد؟
ب۳- آیا این پینها به پین 13 و 31 همین آیسی راه میده یا خیر؟

مشاهده فایل‌پیوست 224296

☆ حالا برد مین رو به برد پاور متصل و موارد ذیل رو اعلام بفرمایید:
۲- آیا روی پین 28 آیسی LAN ولتاژ دارید؟ اگر هست چند ولت دارید؟

۳- آیا روی پینهای 13 و 31 آیسی LAN ولتاژ دارید؟ اگر هست روی هر پین چند ولت دارید؟
جوابها
بخش سوال شماره یک:
الف - یک یک پینهای کانکتور جی یازده به پینهای هم عرض روی چیپ ارتباط دارند.
ب - این پینهای ورودی یا بعبارتی شماره بیست وشش با بیست وهفت حدودا پانزده مگا اهم و دو تای دیگری هم باهمدیگر همین پانزده مگا اهم را دارند مقاومت هر یک ازین زوجها ۲۶-۲۷ با زوج دیگری
یا ۲۹-۳۰ حدود بیست وسه مگا اهم میباشد و هر یک از چهارپین مذکوربا گراند حدود پنج ونیم مگا اهم وبا مثبت دوازده هم پنج ونیم مگا اهم گرچه تغذیه چیپ لن دوازده ولت نیست.
بله این پینها به شماره سیزده وسی ویک که هردو متصل به مقاومت هستند حدود پنج وهشت دهم مگا اهم مقاومت دارند.

جواب بخش دوم وسوم ولتاژگیریها رو بزودی اپدیت میکنم.


پیوست‌ها

آخرین ویرایش:

infoshinfo

VIP+ افتخاری
کاربر +vip پلاس
vip
2010-02-07
1,076
1,899
ب - این پینهای ورودی یا بعبارتی شماره بیست وشش با بیست وهفت حدودا پانزده مگا اهم و دو تای دیگری هم باهمدیگر همین پانزده مگا اهم را دارند مقاومت هر یک ازین زوجها ۲۶-۲۷ با زوج دیگری
یا ۲۹-۳۰ حدود بیست وسه مگا اهم میباشد و هر یک از چهارپین مذکوربا گراند حدود پنج ونیم مگا اهم وبا مثبت دوازده هم پنج ونیم مگا اهم گرچه تغذیه چیپ لن دوازده ولت نیست.
بله این پینها به شماره سیزده وسی ویک که هردو متصل به مقاومت هستند حدود پنج وهشت دهم مگا اهم مقاومت دارند.

سلام مجدد
۱- برای اطمینان محبت کنید همین تست رو، روی نمونه دوربین سالم هم انجام بدید و گزارش بفرمایید.
توجه داشته باشید که برای این تست؛ برد تغذیه POE باید از برد مین جدا بشه تا Lantransformer تو تست اختلال ایجاد نکنه.

۲- ضمنا بفرمایید دوربین خرابی که در حال تست اون هستید؛ همونی هست که پردازنده اون با 12V منبع تغذیه داغ میشد؛ یا دوربین دوم هست.
