مشکل داغ شدن مقاومت در امپلی فایر اسپیکر

[shahram732]

ممنون از پاسختون
پل دیود سالمه از اینورتر همون که ولوم روشه؟������
یا اسم قطعه ای هست

پل دیود کارش اینه که جریان AC رو به DC تبدیل میکنه
یا اینورت میکنه
نقش عمل پل دیود رو میگن
معمولا به دو سر وسط جریان AC یا فاز و نول وصل مبشه و در دو سر دیگه جریان DC که مقدارش ۳۱۰ولت DC هست تبدیل میکنه بعد از فیوز اصلی و vdr معمولا در مدار ها قرار میگیره



[sajad m2]

دوستان اتصال کوتاه رو رفع کردم
ولی متاسفانه فقط صدای غووووووو
تو بلندگوها دارم
هیچ قطعه ای هم داغ نمی کنه



[shahram732]

دوستان اتصال کوتاه رو رفع کردم
ولی متاسفانه فقط صدای غووووووو
تو بلندگوها دارم
هیچ قطعه ای هم داغ نمی کنه

اتصالی چی بود لطفا بنویسید تا همه متوجه بشن دردش چی بود .
صدای هوم هم احتمالان یکی از خازنهاست



[sajad m2]

اتصالی چی بود لطفا بنویسید تا همه متوجه بشن دردش چی بود .
صدای هوم هم احتمالان یکی از خازنهاست

سیم مشکی ترانس رو اشتباه لحیم زده بودم:87000000:
خازن های بزرگ رو تعویض کردم



[shahram732]

سیم مشکی ترانس رو اشتباه لحیم زده بودم:87000000:
خازن های بزرگ رو تعویض کردم

مبارک ختم به خیر شد



[sajad m2]

مبارک ختم به خیر شد

نه صدای هوووم دارم
بتظرت از درایورها نیست؟



[shahram732]

نه صدای هوووم دارم
بتظرت از درایورها نیست؟

صدای هون یا از ای سی اوپ آمپ اگه داشته باشه
یا ترانزیستور های ریز سه پا ممکنه باشه
تویه انجمن بگرد قبلا این موضوع حل شده هست
یه سرچی بزن حتمن هست من قبلا خوندم



[sajad m2]

صدای هون یا از ای سی اوپ آمپ اگه داشته باشه
یا ترانزیستور های ریز سه تا ممکنه باشه
تویه انجمن بگرد قبلا این موضوع حل شده هست
یه سرچی بزن حتمن هست من قبلا خوندم

اپ امپ نداره
ترانزیستور ها رو چک میکنم



[sajad m2]

پل دیود کارش اینه که جریان AC رو به DC تبدیل میکنه
یا اینورت میکنه
نقش عمل پل دیود رو میگن
معمولا به دو سر وسط جریان AC یا فاز و نول وصل مبشه و در دو سر دیگه جریان DC که مقدارش ۳۱۰ولت DC هست تبدیل میکنه بعد از فیوز اصلی و vdr معمولا در مدار ها قرار میگیره

درود
من تمام ترانزیستور های t092 رو عوض کردم ۴ تا معیوب بودن
ولی باز صدای هوووم رو دارم

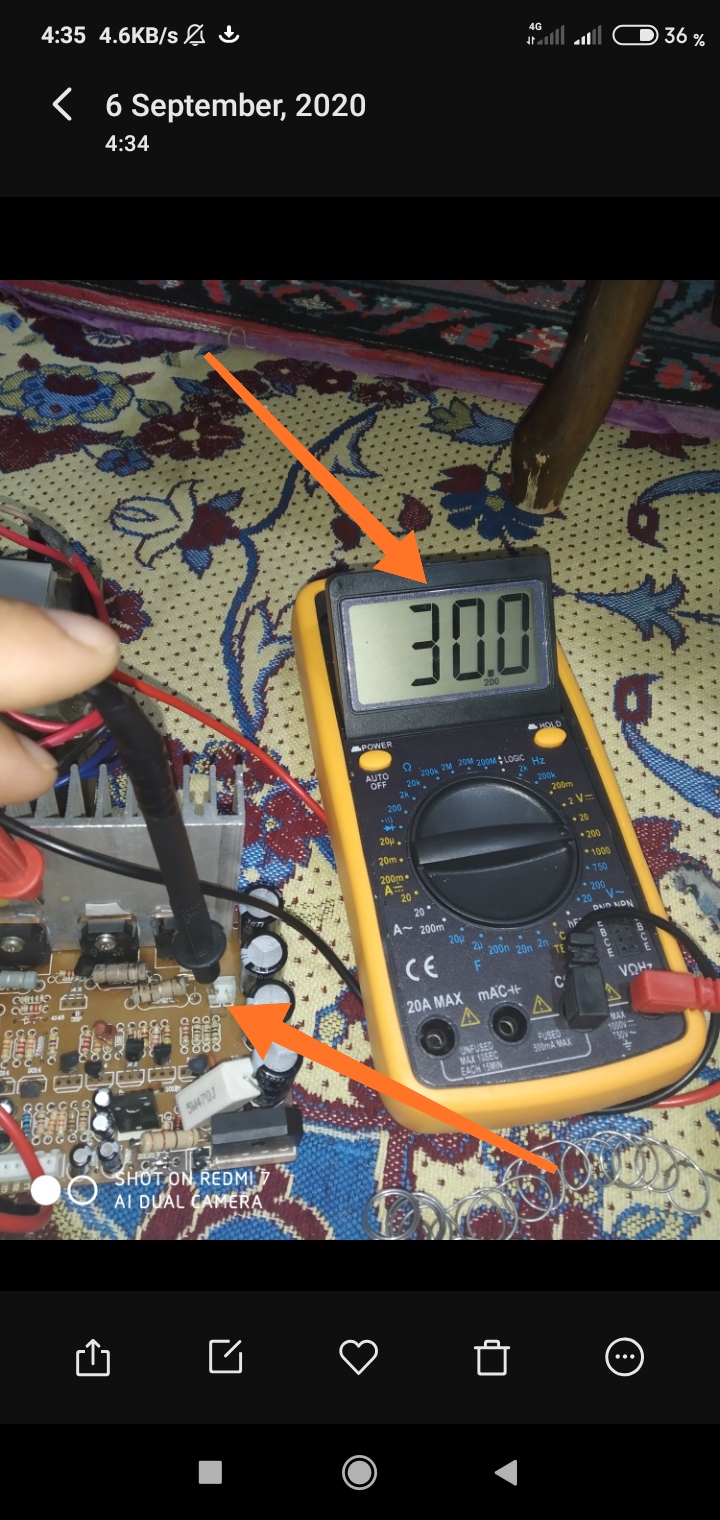

ولتاژ خروجی پل دیود ۳۱ ولت هست

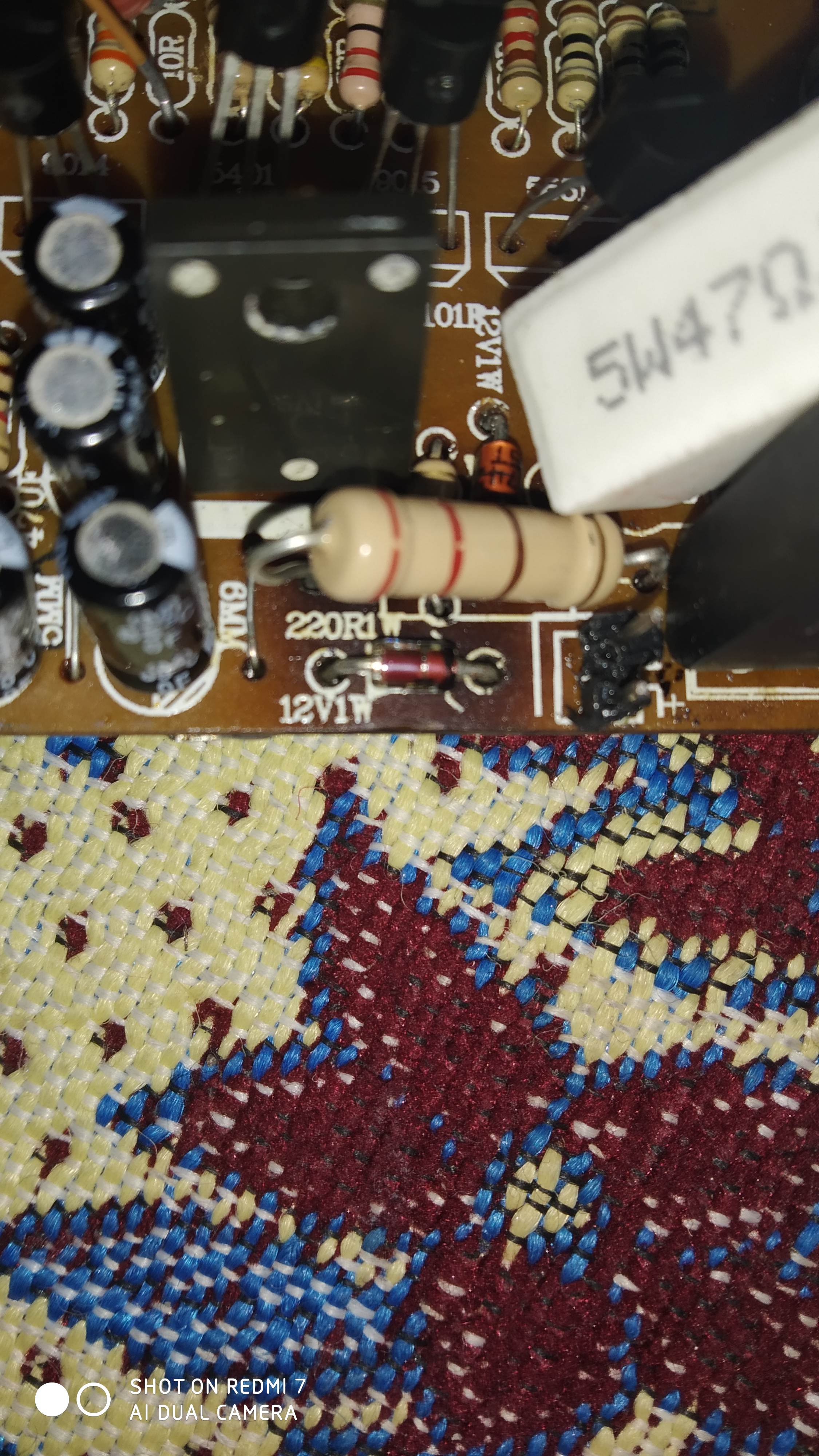

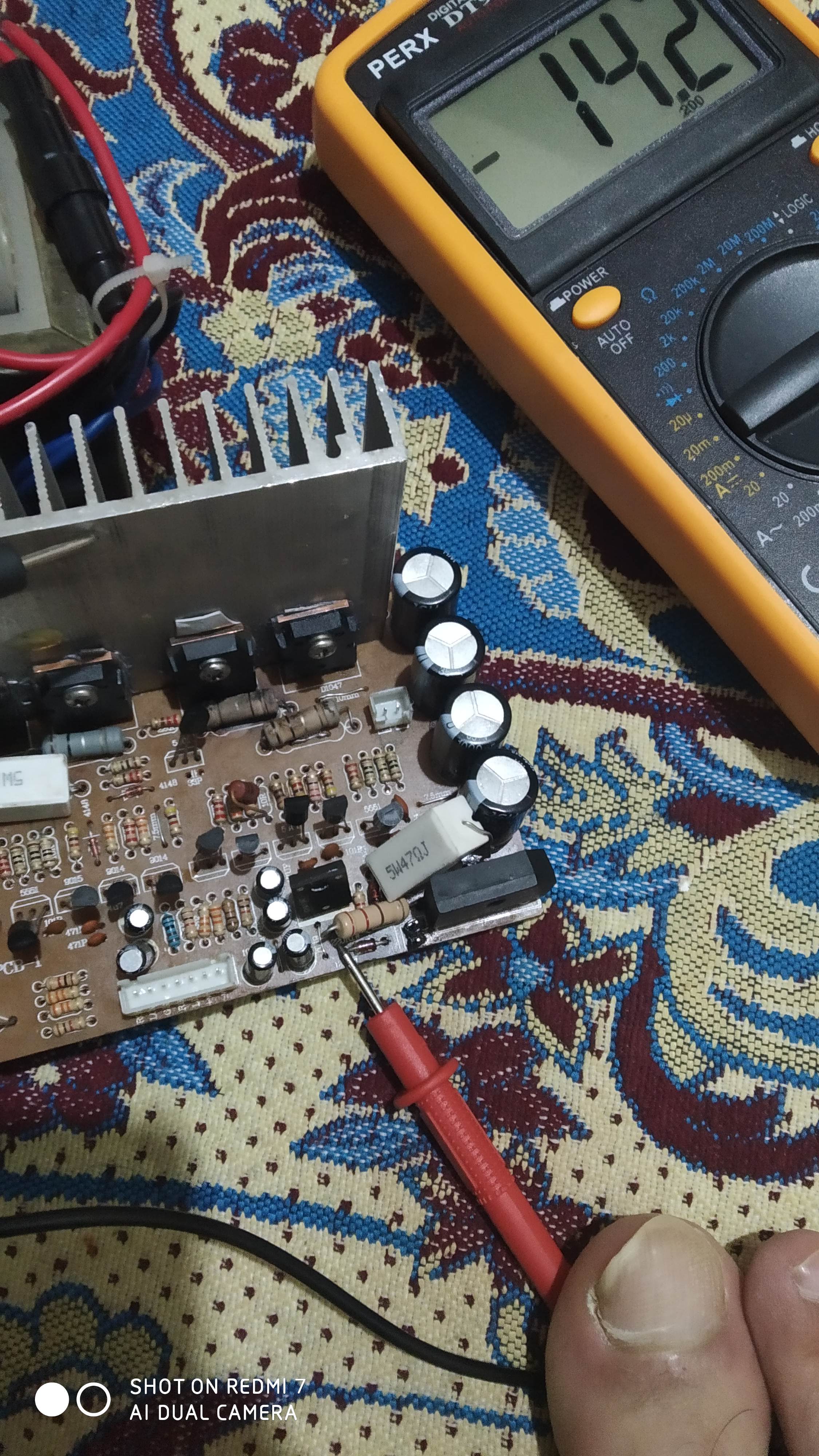

جریانی که از دیود بغل پل دیود میگذره ۱۴ ولت در حالیکه دیود ۱۲ ولت هستش
هیچ کدوم از قطعات داغ نمی کنند بجز مقاومت بغل پل دیود
فک کنم طبیعی است



[sajad m2]

آقا این فک نکنم طبیعی باشه ۳۰ ولت میره واسه بلندگو:92000000::92000000:
