مشکل داغ شدن مقاومت در امپلی فایر اسپیکر

[sajad m2]

صدای هووم از خاز نهای ورودی بزرگ هست
آیا اونا رو درآوردی تست گرفتی
اگه داری مثه اون خازن ها رو تعویضشون کن
شاید نشتی داشته باشن

دقیقا همین کار رو کردم

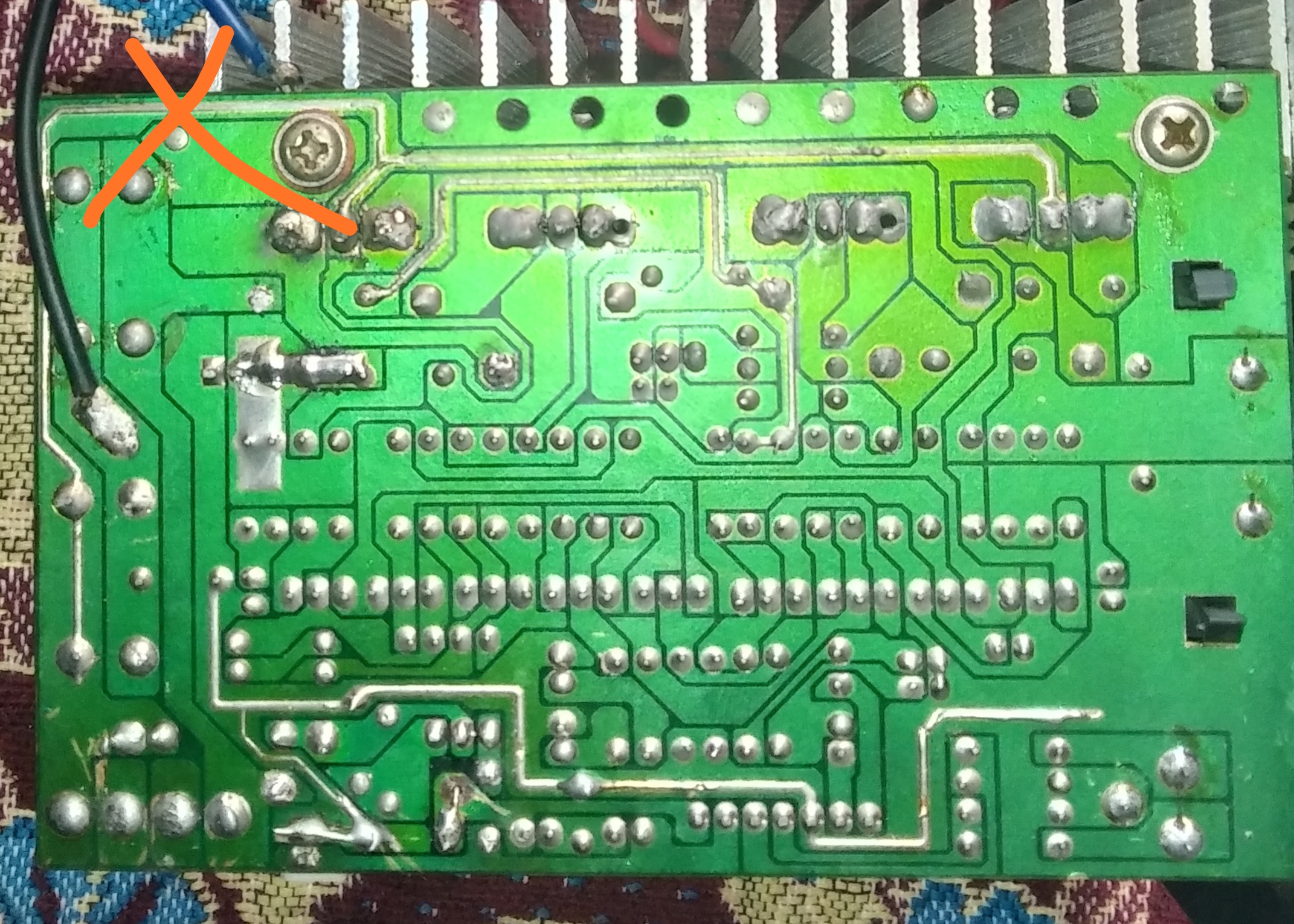

ولی از خازن ها نبود یعنی شما کاملا درست میگید چون مسیر خازن ها قطع بود تو عکس نشون میدم اون ترانزیستور بغل پل دیود سوخته جریان به راه انداز جایی که یو اس بی میزنم نمی‌رسید از ولتاژ ۱۲ ولت خارجی استفاده کردم صدای هوووم قطع شد با لحیم مسیر خازن ها
ولی صدای بلندگو خیلی کمه
احتمال داره بخاطر این ترانزیستور باشه؟



[shahram732]

دقیقا همین کار رو کردم
ولی از خازن ها نبود یعنی شما کاملا درست میگید چون مسیر خازن ها قطع بود تو عکس نشون میدم اون ترانزیستور بغل پل دیود سوخته جریان به راه انداز جایی که یو اس بی میزنم نمی‌رسید از ولتاژ ۱۲ ولت خارجی استفاده کردم صدای هوووم قطع شد با لحیم مسیر خازن ها
ولی صدای بلندگو خیلی کمه
احتمال داره بخاطر این ترانزیستور باشه؟

سلام
ممکنه از همون ترانزیستور باشه تعویضش کنید .
رویه هر دوپایه خازنهای بزرگ باید ۱۵۰ ولت DC باشه این رو هم بررسی کنید.
در مورد عدم اتصال اون دو نقطه خودتو ن بررسی کنید چون قلع مردگی یا اینجور مسایل رو خودتون می تونید بررسی کنید
کامل برد رو از رویه هدسینکش جدا کن
و قطعات رو تست کن
مشکلتون خیلی راحتتر حل میشه



[sajad m2]

سلام
ممکنه از همون ترانزیستور باشه تعویضش کنید .
رویه هر دوپایه خازنهای بزرگ باید ۱۵۰ ولت DC باشه این رو هم بررسی کنید.
در مورد عدم اتصال اون دو نقطه خودتو ن بررسی کنید چون قلع مردگی یا اینجور مسایل رو خودتون می تونید بررسی کنید
کامل برد رو از رویه هدسینکش جدا کن
و قطعات رو تست کن
مشکلتون خیلی راحت میشه

اره مرتفع شد فقط بابد ترانزیستور بگیرم فردا ایشالا خبرت میکنم



[sajad m2]

صدای هووم از خاز نهای ورودی بزرگ هست
آیا اونا رو درآوردی تست گرفتی
اگه داری مثه اون خازن ها رو تعویضشون کن
شاید نشتی داشته باشن

دوستان عزیز ممنون از همه شما که پاسخ دادید
بخصوص از دوست عزیز اقای shahram732
مشکل برطرف شد



[shahram732]

دوستان عزیز ممنون از همه شما که پاسخ دادید
بخصوص از دوست عزیز اقای shahram732
مشکل برطرف شد

سلام همکار عزیزم
امیدوارم لایق تحسین شما باشم.و بهروزی و شادباش و توفیق روزافزون رو از خداوند برای شما آرزومندم.
پس با تعویض ترانزیستور مشکل حل شد .
ختم این مبحث رو اعلام می کنیم.
ارادتمند همه دوستان، همکاران و یاران عزیز.



[jamejam]

سلام دوست عزیز آقاشهرام.خسته نباشید .اول تشکر میکنم در مورد کمک کردن به همکار و تلاش تون ستودنی س.نکته ای هست که ظاهرا شما این مدار را با تغذیه سوییچینگ اشتباه گرفتین.در این مدار ولتاژ۲۲۰ ولت توسط ترانس کاهنده ابتدا به ۱۲ تا ۱۵ ولتAc تبدیل میشه،بعد ولتاژ متناوب ۱۲ ولتی خروجی ترانس به پل دیود وارد شده و در خروجی پل دیود و خازن صافی حداکثر ۱۶ ولت مستقیم داریم.ترانس در خروجی سه سر داره و احتمالا ایشون سروسط ترانس را اشتباهی وصل کرده که روی برد خروجی ۳۰ ولت داره.سیم آبی و سیاه وسط مثلا ۱۲ ولت داره ولی دوتا سیم آبی ۲۴ ولت متناوب .که اگر دوتا سیم آبی دوسر سیم پیچ ثانویه به پل دیود وصل بشه،ولتاژ ۳۰ ولت مستقیم dcدر خروجی پل دیود هست.من دسترسی به این مدار ندارم و دقیقا نمی دونم خروجی ترانس چندولتی هست ولی حداکثر ۱۵ ۱۶ ولت نباید باشه و فرمایش شما مربوط به منابع تغذیه سوییچینگ هست که ابتدا ولتاژ ۲۲۰ متناوب توسط دیود به مستقیم تبدیل میشه و سپس ولتاژ به ترانس چاپر میره و ولتاژ های مستقیم مورد نیاز را تامین میکنه.موفق باشید



[sajad m2]

سلام دوست عزیز آقاشهرام.خسته نباشید .اول تشکر میکنم در مورد کمک کردن به همکار و تلاش تون ستودنی س.نکته ای هست که ظاهرا شما این مدار را با تغذیه سوییچینگ اشتباه گرفتین.در این مدار ولتاژ۲۲۰ ولت توسط ترانس کاهنده ابتدا به ۱۲ تا ۱۵ ولتAc تبدیل میشه،بعد ولتاژ متناوب ۱۲ ولتی خروجی ترانس به پل دیود وارد شده و در خروجی پل دیود و خازن صافی حداکثر ۱۶ ولت مستقیم داریم.ترانس در خروجی سه سر داره و احتمالا ایشون سروسط ترانس را اشتباهی وصل کرده که روی برد خروجی ۳۰ ولت داره.سیم آبی و سیاه وسط مثلا ۱۲ ولت داره ولی دوتا سیم آبی ۲۴ ولت متناوب .که اگر دوتا سیم آبی دوسر سیم پیچ ثانویه به پل دیود وصل بشه،ولتاژ ۳۰ ولت مستقیم dcدر خروجی پل دیود هست.من دسترسی به این مدار ندارم و دقیقا نمی دونم خروجی ترانس چندولتی هست ولی حداکثر ۱۵ ۱۶ ولت نباید باشه و فرمایش شما مربوط به منابع تغذیه سوییچینگ هست که ابتدا ولتاژ ۲۲۰ متناوب توسط دیود به مستقیم تبدیل میشه و سپس ولتاژ به ترانس چاپر میره و ولتاژ های مستقیم مورد نیاز را تامین میکنه.موفق باشید

خروجی فک کنم ۲۴ و ۲۵ باشه



[shahram732]

سلام دوست عزیز آقاشهرام.خسته نباشید .اول تشکر میکنم در مورد کمک کردن به همکار و تلاش تون ستودنی س.نکته ای هست که ظاهرا شما این مدار را با تغذیه سوییچینگ اشتباه گرفتین.در این مدار ولتاژ۲۲۰ ولت توسط ترانس کاهنده ابتدا به ۱۲ تا ۱۵ ولتAc تبدیل میشه،بعد ولتاژ متناوب ۱۲ ولتی خروجی ترانس به پل دیود وارد شده و در خروجی پل دیود و خازن صافی حداکثر ۱۶ ولت مستقیم داریم.ترانس در خروجی سه سر داره و احتمالا ایشون سروسط ترانس را اشتباهی وصل کرده که روی برد خروجی ۳۰ ولت داره.سیم آبی و سیاه وسط مثلا ۱۲ ولت داره ولی دوتا سیم آبی ۲۴ ولت متناوب .که اگر دوتا سیم آبی دوسر سیم پیچ ثانویه به پل دیود وصل بشه،ولتاژ ۳۰ ولت مستقیم dcدر خروجی پل دیود هست.من دسترسی به این مدار ندارم و دقیقا نمی دونم خروجی ترانس چندولتی هست ولی حداکثر ۱۵ ۱۶ ولت نباید باشه و فرمایش شما مربوط به منابع تغذیه سوییچینگ هست که ابتدا ولتاژ ۲۲۰ متناوب توسط دیود به مستقیم تبدیل میشه و سپس ولتاژ به ترانس چاپر میره و ولتاژ های مستقیم مورد نیاز را تامین میکنه.موفق باشید

سلام همکار محترم
ما به طور کلی سه نوع مدار داریم
مدار خطی
مدار سوئیچینگ
متناوب
مداراتی نیز داریم که ترکیبی از هر دونو ع خطی و سوئیچینگ میباشد
در مدار سوئیچینگ ما ورودی ۲۲۰ داریم که بعد از ورود فیوز بعد به vdr بعد خازن جرقه گیر و بعد وارد مدار صافی که همون سلف میباشد وارد میشود معمولا بعد از سلف باز هم خازن جرقه گیر میگذارند بعد وارد دیود پل که کانورت میشه به ۳۱۰ ولت مستقیم بعد از عبور از خازن های شیمیایی وارد ترانس چاپر و بعد از ترانس چاپر وارد آی سی های رگولاتور و و الی آخر (در مدارات گوناگون فرق میکنه ولی همیشه یک پای ای سی رگولاتور مستقیم وارد میکرو میشه)
من در عکس همش در کنار برد یک دیود پل میدیدم
و متاسفانه اشتباه هم میدیدم
بله درسته ترانس خطی در اینگونه مدارها ۲۲۰ ولت ACرو به ۱۲ ولت یا ۳۰ ولت AC تبدیل میکنه
واز اونجا وارد چهار دیود معکوس جریان یا صاف کننده میشه
یعن موج سینوسیش رو به شکل مستقیم تبدیل میکنه .
حالا از این به بعد در مداری که بررسی شد وارد خازنهای شیمیایی و بعد از یک مسیر به خروجی آمپلی فایر
و از مسیر دیگه وارد ترانزیستورهای ریز سه پا که یکی مطمینا رگولاتر ۸ ولت یا ۵ ولتی میباشد وارد میشود .
این ولتاژ تولید شده مستقیم به ای سی کنترول کننده ولوم داده میشود
و از ای سی کنترول کننده صدا وارد دیس پلی که از همونجا هم میشه با اسیلویکوپ موج صدا رو مشاهده کرد .
من ممکنه اشتباهی ببینم
ولی هرگز اشتباه نمیکنم
امیدوارم قانع کننده بوده باشه
بابت تذکر شما هم سپاس



[sajad m2]

سلام همکار محترم
ما به طور کلی سه نوع مدار داریم
مدار خطی
مدار سوئیچینگ
متناوب
مداراتی نیز داریم که ترکیبی از هر دونو ع خطی و سوئیچینگ میباشد
در مدار سوئیچینگ ما ورودی ۲۲۰ داریم که بعد از ورود فیوز بعد به vdr بعد خازن جرقه گیر و بعد وارد مدار صافی که همون سلف میباشد وارد میشود معمولا بعد از سلف باز هم خازن جرقه گیر میگذارند بعد وارد دیود پل که کانورت میشه به ۳۱۰ ولت مستقیم بعد از عبور از خازن های شیمیایی وارد ترانس چاپر و بعد از ترانس چاپر وارد آی سی های رگولاتور و و الی آخر (در مدارات گوناگون فرق میکنه ولی همیشه یک پای ای سی رگولاتور مستقیم وارد میکرو میشه)
من در عکس همش در کنار برد یک دیود پل میدیدم
و متاسفانه اشتباه هم میدیدم
بله درسته ترانس خطی در اینگونه مدارها ۲۲۰ ولت ACرو به ۱۲ ولت یا ۳۰ ولت AC تبدیل میکنه
واز اونجا وارد چهار دیود معکوس جریان یا صاف کننده میشه
یعن موج سینوسیش رو به شکل مستقیم تبدیل میکنه .
حالا از این به بعد در مداری که بررسی شد وارد خازنهای شیمیایی و بعد از یک مسیر به خروجی آمپلی فایر
و از مسیر دیگه وارد ترانزیستورهای ریز سه پا که یکی مطمینا رگولاتر ۸ ولت یا ۵ ولتی میباشد وارد میشود .
این ولتاژ تولید شده مستقیم به ای سی کنترول کننده ولوم داده میشود
و از ای سی کنترول کننده صدا وارد دیس پلی که از همونجا هم میشه با اسیلویکوپ موج صدا رو مشاهده کرد .
من ممکنه اشتباهی ببینم
ولی هرگز اشتباه نمیکنم
امیدوارم قانع کننده بوده باشه
بابت تذکر شما هم سپاس

درود بر شما دوست عزیز صددرصد درسته
از راه دور مشکل حل کردن واقعا سخته
خدا شاهد هست من کاری که از نزدیک شاید ۵ دقیقه طول نکشه انجام شدنش رو احتمال داره از راه دور اصلا نتونم انجامش بدم
سپاس دوست عزیز



[jamejam]

سلام همکار محترم
ما به طور کلی سه نوع مدار داریم
مدار خطی
مدار سوئیچینگ
متناوب
مداراتی نیز داریم که ترکیبی از هر دونو ع خطی و سوئیچینگ میباشد
در مدار سوئیچینگ ما ورودی ۲۲۰ داریم که بعد از ورود فیوز بعد به vdr بعد خازن جرقه گیر و بعد وارد مدار صافی که همون سلف میباشد وارد میشود معمولا بعد از سلف باز هم خازن جرقه گیر میگذارند بعد وارد دیود پل که کانورت میشه به ۳۱۰ ولت مستقیم بعد از عبور از خازن های شیمیایی وارد ترانس چاپر و بعد از ترانس چاپر وارد آی سی های رگولاتور و و الی آخر (در مدارات گوناگون فرق میکنه ولی همیشه یک پای ای سی رگولاتور مستقیم وارد میکرو میشه)
من در عکس همش در کنار برد یک دیود پل میدیدم
و متاسفانه اشتباه هم میدیدم
بله درسته ترانس خطی در اینگونه مدارها ۲۲۰ ولت ACرو به ۱۲ ولت یا ۳۰ ولت AC تبدیل میکنه
واز اونجا وارد چهار دیود معکوس جریان یا صاف کننده میشه
یعن موج سینوسیش رو به شکل مستقیم تبدیل میکنه .
حالا از این به بعد در مداری که بررسی شد وارد خازنهای شیمیایی و بعد از یک مسیر به خروجی آمپلی فایر
و از مسیر دیگه وارد ترانزیستورهای ریز سه پا که یکی مطمینا رگولاتر ۸ ولت یا ۵ ولتی میباشد وارد میشود .
این ولتاژ تولید شده مستقیم به ای سی کنترول کننده ولوم داده میشود
و از ای سی کنترول کننده صدا وارد دیس پلی که از همونجا هم میشه با اسیلویکوپ موج صدا رو مشاهده کرد .
من ممکنه اشتباهی ببینم
ولی هرگز اشتباه نمیکنم
امیدوارم قانع کننده بوده باشه
بابت تذکر شما هم سپاس

سلام دوست عزیز.من قصد جسارت به شما و خدای نخواسته دانش و تجربه تون نداشتم ،صرفا توضیح دادم چون حدس زدم متوجه وجود ترانس منبع تغذیه نشدین و طبق فرمایش خودتون اشتباه دیدین که برای هرکسی پیش میاد .توضیحاتی که اضافه کردم جهت دوستانی بود که تجربه کمتری دارند.انشالله که همیشه موفق و برقرار باشید.
