مشکل داغ شدن مقاومت در امپلی فایر اسپیکر

[sajad m2]

سلام
خیلی کار خوبی کردی چون اجازه نمیده قطعات دیگه بسوزند
پس شما در برد تغذیه اتصالی دارید .
الان لامپ پر نور روشن میشه نشان اتصالی می باشد
بگرد دنبالش جز به جز

اره پر نور

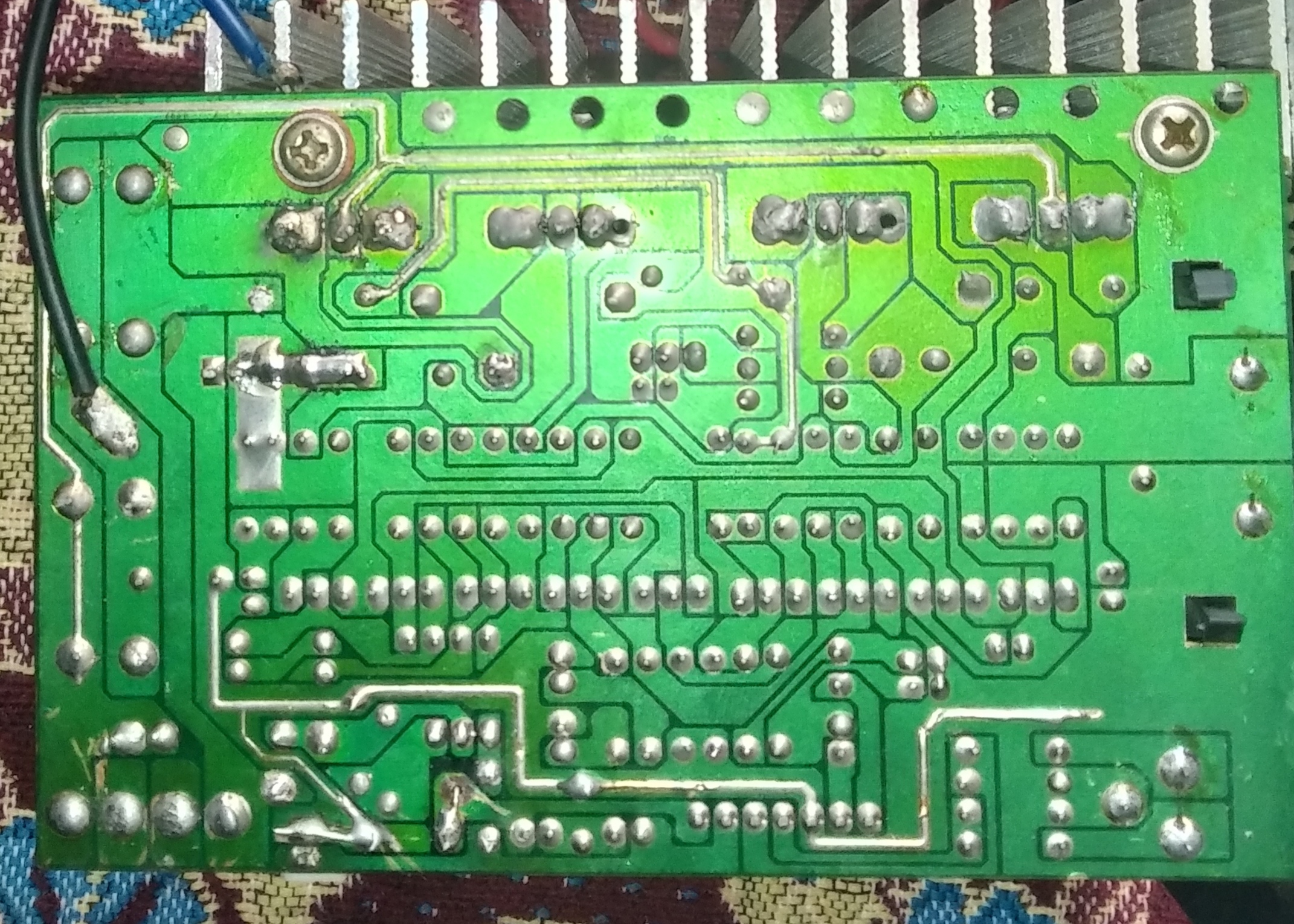

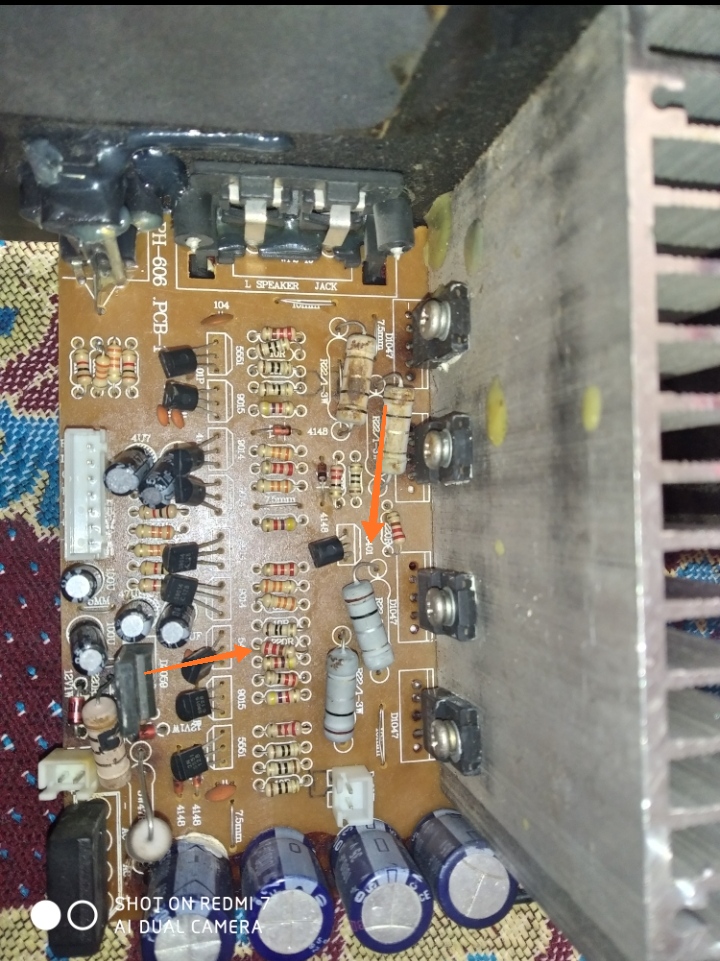

وقتی که اون مقاومت بغل ترانزیستور رو در میارم
چراغ خاموش میشه
ولی یکی از مقاومت های کوچیک می سوزه



[shahram732]

اره پر نور
وقتی که اون مقاومت بغل ترانزیستور رو در میارم
چراغ خاموش میشه
ولی یکی از مقاومت های کوچیک می سوزه

ساام اونایی که رویه هدسینک قرار دارند آی سی هستن یا ماسفت ؟
اونا رو حتمن تست کنید
ترانزیستور کوچکی که وجود دارند رو هم لطفا تست کنید
اگه همون شماره رو داشتید حتمن تعویضشم کنید .
۴ تا خازن رو دربیار تک تکشون رو با خازن سنج مقدار بگیر اگه کم بود حتمن تعویضشون کن که علت داغی مقاومتهای ۳ وات مقصودتون میتونه یکی از همون خازن ها هم باشه
یک دیود زنر هم من مابین مقاومتها می بینم اونم لطفا تست کنید.
من منتظرم شم هستما تک تکشون رو تست کنید



[sajad m2]

اونا روی هیت سینک ترانزیستور ۱۲۷۳ هستن
که سوختن و من ۱۰۴۷ انداختم

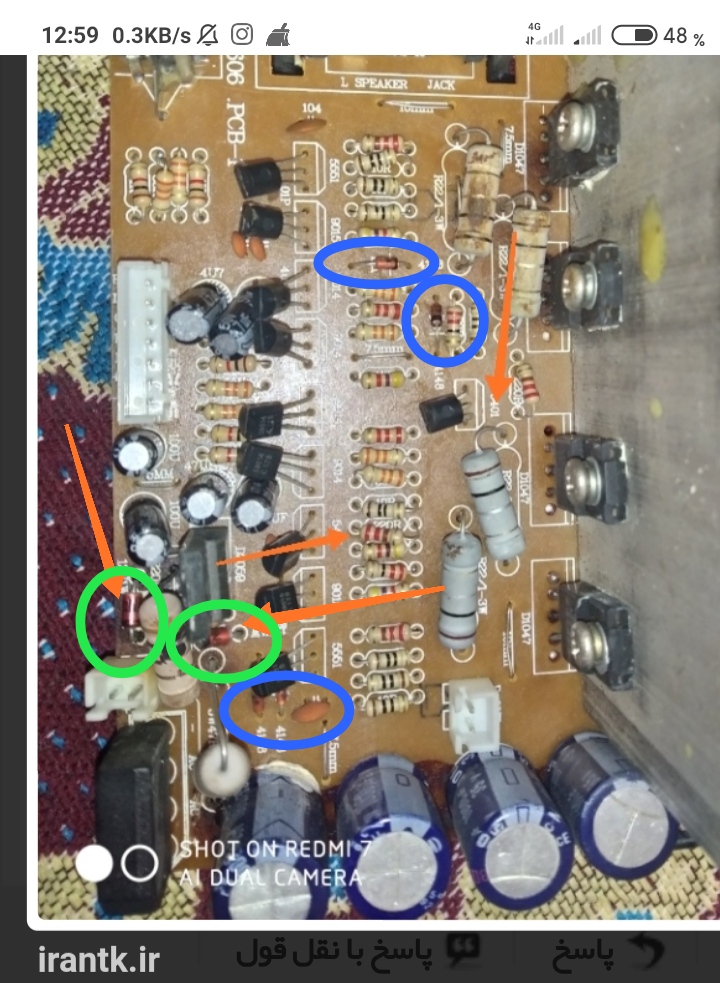

دوتا دیود که سبز نشون دادم تعویض شدن
اونای دیگه نه ۴۱۴۸ فک کنم باشن
خازن ها رو هم ایشالا بعدازظهر یا فردا تازه میندازم
۱۰۰۰ م ۳۵ ولت هستن



[shahram732]

اونا روی هیت سینک ترانزیستور ۱۲۷۳ هستن
که سوختن و من ۱۰۴۷ انداختم
دوتا دیود که سبز نشون دادم تعویض شدن
اونای دیگه نه ۴۱۴۸ فک کنم باشن
خازن ها رو هم ایشالا بعدازظهر یا فردا تازه میندازم
۱۰۰۰ م ۳۵ ولت هستن

دو تا دیود که سبز نشون دادید من ندیدم
شما الان تویه خروجی سوکتی که به آملی فایر وصل می شه رویه برد منظورمه نه اونی که پشت هدسینک هست چند ولت دارید
شما یک دیود پل هم دارین بعضی مواقع دیود پل اگرچه مدار ولتاژ dc دست رو هم نشون بده تویه اهم متر ولی زمانی که تحت فشار قرار میگیره کم میاره
لطفا از ورودی برد تست دقیق بگیرید و جز به جز برین جلو



[sajad m2]

دو تا دیود که سبز نشون دادید من ندیدم
شما الان تویه خروجی سوکتی که به آملی فایر وصل می شه رویه برد منظورمه نه اونی که پشت هدسینک هست چند ولت دارید
شما یک دیود پل هم دارین بعضی مواقع دیود پل اگرچه مدار ولتاژ dc دست رو هم نشون بده تویه اهم متر ولی زمانی که تحت فشار قرار میگیره کم میاره
لطفا از ورودی برد تست دقیق بگیرید و جز به جز برین جلو

بالا اپ کردم بازم میزارم
ولتاژ خروجی باید چند باشه؟



[m-j]

اقا یه نگاه کن بنظرم من تو خوندن اشتباه کردم:ambivalence:
مقاومت های قبلی رو انداختم بشدت باز داغ میکنه قلع رو شل میکنه
مقداری که روی برد زده
R22/1-3W
یعنی منظورش 0.22 اهم هست؟

بله دقیقا 0.22 اهم 1 تا 3 وات هست.
ترانزیستورهای خروجی ( اونایی که به هیت سینک وصلن ) رو از مدار در بیار و بدون دادن ورودی سیگنال دستگاه رو روشن کن ببین بازم لامپ سری روشن میشه؟
همچنین مقاومت های 0.22 اهم قبلی رو تست کن ببین اهم دارند یا نه.
ضمنا تا زمانی که دستگاه تعمیر نشده لامپ سری رو حذف نکن



[shahram732]

بالا اپ کردم بازم میزارم
ولتاژ خروجی باید چند باشه؟

ولتاژ خروجی که دو سر ی که میره برای آمپلی فایر حدودا ۵ ولت باید باشه یا دسته کم ۵ ولت باید باشه
تمام خازنهای داخلی رو در بیار زمانی که با نشت جریان یا داغ شدن قطعات مواجعه میشیم که اتصالی هم میده باید تک تک خازن ها رو در بیاری و با تستر خازن سنج مقدار رو بسنجی
در کل یا به طور کلی مقاومتهایی که که اهم شون کیلو و یا مگا اهم هست خیلی دیر و بسیار کم و نادر خراب میشن
چون مقادیر اهم اونا بسیار زیاده و خرابی شونم بسیار کم هست
ولی برای مقاومتهایی که زیر یک کیلو اهم هست همیشه اولین شک رو بهشون داشته باشه
مثلا مقاومت ۱۵ اهم یا ۱۳۰ اهم براحتی خراب میشن
پس تست مقاومتها یی که مقادیر کم دارن در اولویت کار ما قرار دارند.
داغ شدن مقاومت همیشه از خرابی مقاومت نیست
اینو بیاد داشته باش ممکنه جایی دیگه در مدار ما جرقه داشته باشیم که باعث افزایش دمای بیش از حد یک مقاومت بشه
و پیدا کردنشم از طریق تست تک تک آی سی ها مخصوصا خازنهای صافی
آیا از پل دیود تست گرفتید؟
مدار اینورتر سالمه ؟



[sajad m2]

بله دقیقا 0.22 اهم 1 تا 3 وات هست.
ترانزیستورهای خروجی ( اونایی که به هیت سینک وصلن ) رو از مدار در بیار و بدون دادن ورودی سیگنال دستگاه رو روشن کن ببین بازم لامپ سری روشن میشه؟خو
همچنین مقاومت های 0.22 اهم قبلی رو تست کن ببین اهم دارند یا نه.
ضمنا تا زمانی که دستگاه تعمیر نشده لامپ سری رو حذف نکن

اقا یکی از ترانزیستور های ۱۰۴۷ نازنین این اتصال کوتاه سوخت:crying:
یکی از ترانزیستور های قدیمی ۱۲۷۳ انداختم تا یکی از پایه ها رو میزنم لامپ روشن میشه دقیقا همون مقاومتی که داغ میکنه ترانزیستور رو سوخته حالا قاتل رو باید کجا گیر بیارم

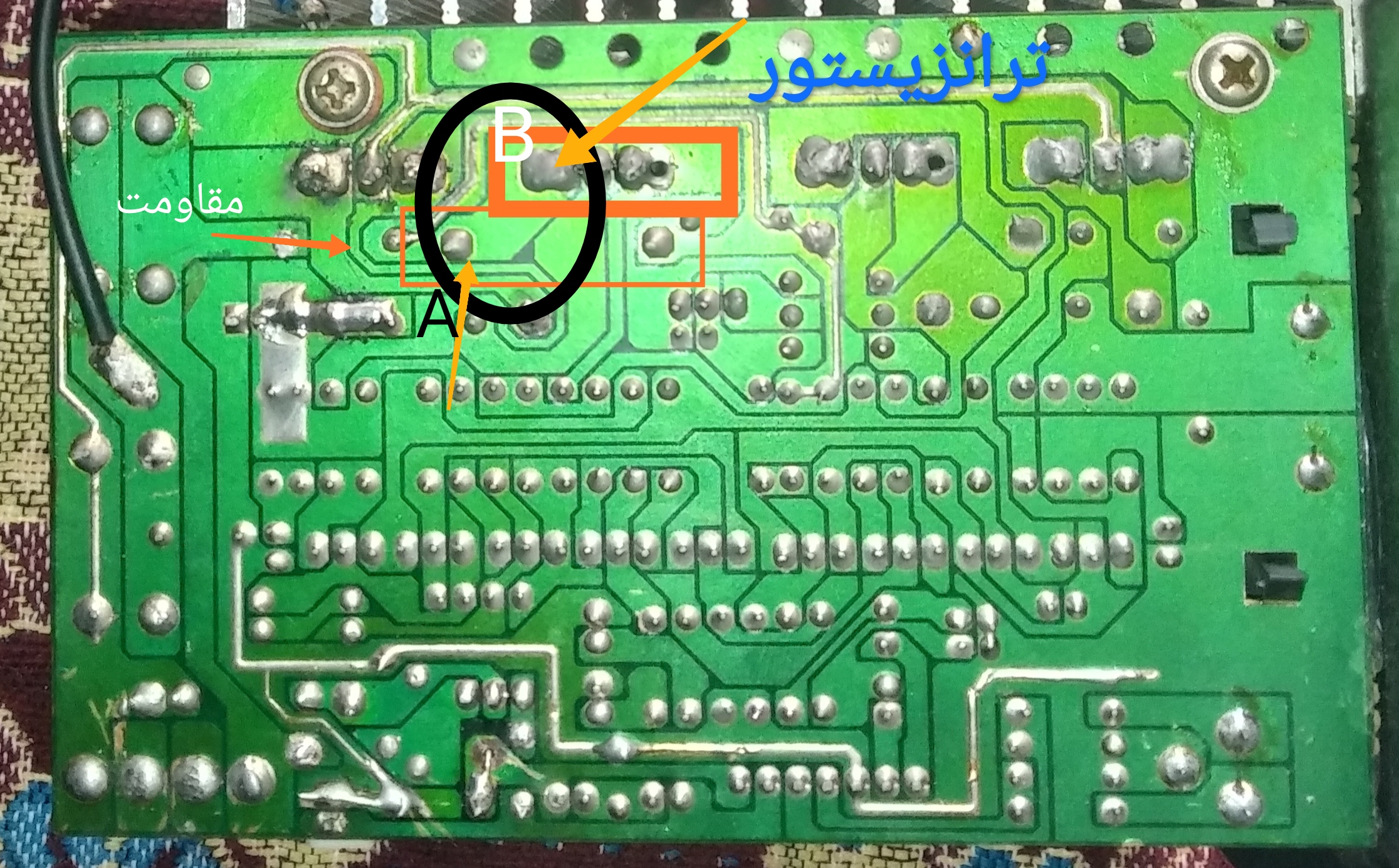

تو عکس مشخص کردم



[sajad m2]

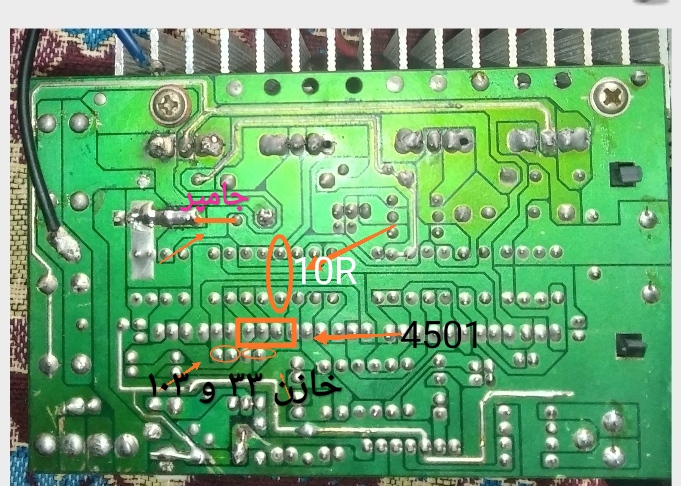

ادامه پست بالا



[sajad m2]

ولتاژ خروجی که دو سر ی که میره برای آمپلی فایر حدودا ۵ ولت باید باشه یا دسته کم ۵ ولت باید باشه
تمام خازنهای داخلی رو در بیار زمانی که با نشت جریان یا داغ شدن قطعات مواجعه میشیم که اتصالی هم میده باید تک تک خازن ها رو در بیاری و با تستر خازن سنج مقدار رو بسنجی
در کل یا به طور کلی مقاومتهایی که که اهم شون کیلو و یا مگا اهم هست خیلی دیر و بسیار کم و نادر خراب میشن
چون مقادیر اهم اونا بسیار زیاده و خرابی شونم بسیار کم هست
ولی برای مقاومتهایی که زیر یک کیلو اهم هست همیشه اولین شک رو بهشون داشته باشه
مثلا مقاومت ۱۵ اهم یا ۱۳۰ اهم براحتی خراب میشن
پس تست مقاومتها یی که مقادیر کم دارن در اولویت کار ما قرار دارند.
داغ شدن مقاومت همیشه از خرابی مقاومت نیست
اینو بیاد داشته باش ممکنه جایی دیگه در مدار ما جرقه داشته باشیم که باعث افزایش دمای بیش از حد یک مقاومت بشه
و پیدا کردنشم از طریق تست تک تک آی سی ها مخصوصا خازنهای صافی
آیا از پل دیود تست گرفتید؟
مدار اینورتر سالمه ؟

ممنون از پاسختون
پل دیود سالمه از اینورتر همون که ولوم روشه؟??????
یا اسم قطعه ای هست
