سلام
لطفا از روی برد یه تصویر واضح تر و نزدیک تر بزارید .
بین یکی از ورودیهای ترانس و 220 ولت شهری یک لامپ رشته ای 100 وات فعلا بزارید تا خسارت نبینید.

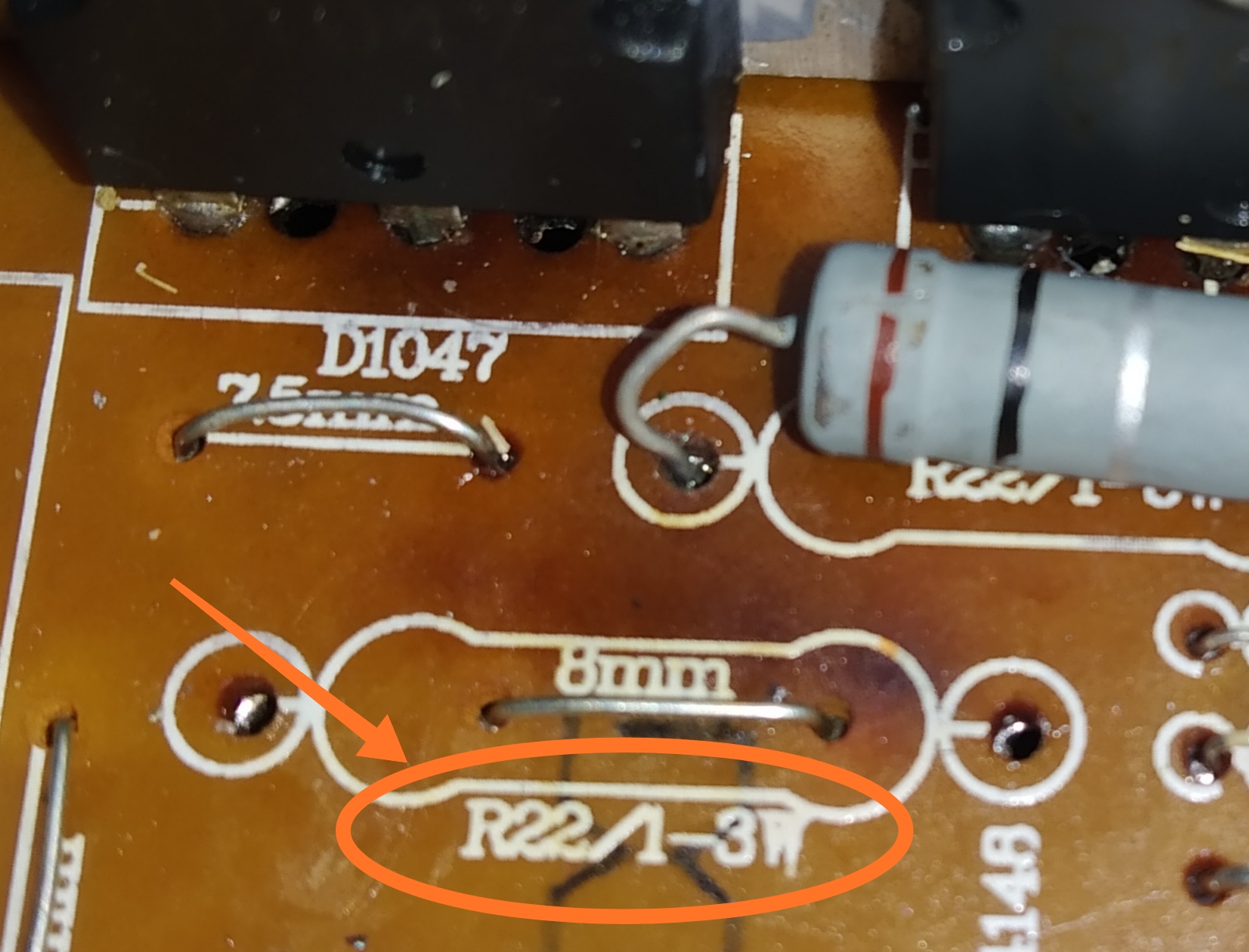

همچنین بفرماید مقاومت های آجری روی برد رو خودتون تعویض کردید یا از اول همین مقدار بوده. بنظرم 1 اهم زیاده باید کتر باشه.
مقاومت های آجری خودم گذاشتم چون ۳ وات گیرم نیومد
1R3W روی بردش چاپ شده
....
ترانزیستور 2n5401 الان تست کردم معیوب بود
البته امروز متاسفانه تعطیل هست نمیشه تهیه کرد
بدین صوزت عیب یابی کردم
اون مقاومت اجری که داغ میکرد رو یه پایش درآوردم

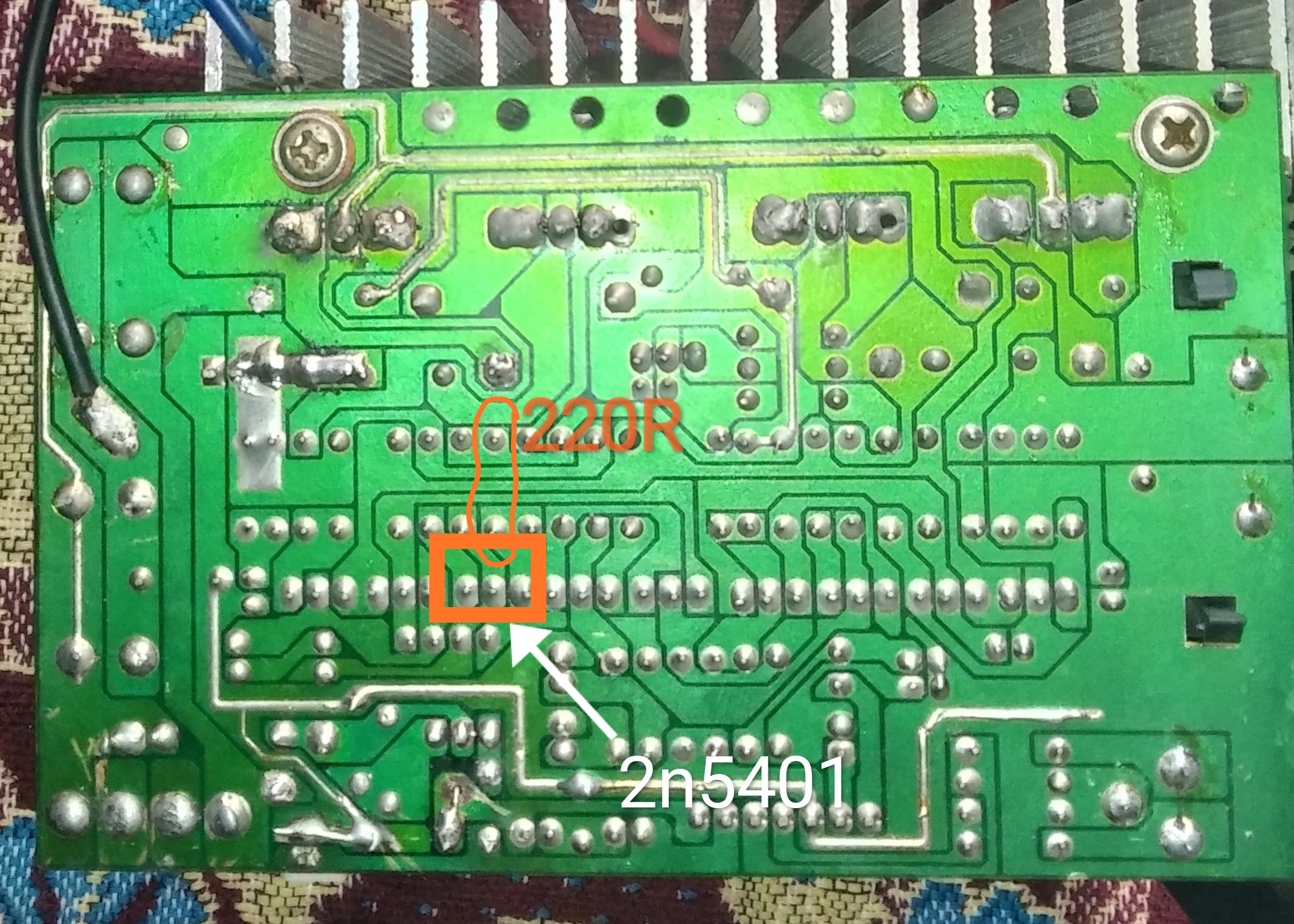

بعد مقاومت ۲۲۰ اهم ۱.۴ وات داغ میکرد که با دستمال کاغذی مربوط مشخص بود
اون تست کردم سالم بود تا رسیدم به ترانزیستور2n5401 که اتصال کوتاه شده حالا اینو بندازم اگر دوباره معیوب بشه میریم سراغ بقیه
تصاویر کیفیت بالایی دارن فقط اگر میشه اگر با گوشی مشاهده میکنی زوم کن اگر با کامپیوتر عکس رو ذخیره بفرمایید بعد مشاهده کنید
