مشکلات خود را در رابطه با تعميرات تلفن های دور برد در اين تاپيک مطرح کنيد

[hamid.r.jozi]

البته دیودها زنر هستن ولی چه دیود زنری، معلوم نیست.



[alireza geram]

تصویر برد پاناسونیک 1222​



[alireza geram]

با سلام
تلفن بیسیم ما پاناسونیک مدل KX-TG2635JX هست.دیروز از 5 طبقه افتاد.همه چیز اوکیه فقط ارتباطش با بیس برقرار نمیشه.باز کردم و به دقت بردشو نگاه کردم هیچ شکستگی نداشت.با توجه به اینکه کریستال به ضربه حساسه به نظرتون محتملترین دلیلش همین کریستاله و با تعویضش مشکل حل میشه؟پیشاپیش ممنون از جوابتون

دوست عزیز ایراد عدم ارتباط از کریستال میتونه باشه اما اگه برد بیسیم یا آی اف ها ضربه خورده باشند عیب یابی خیلی مشکلتر میشه.



[alireza geram]

سلام دوست عزیز
ممنون که جواب دادی
اما باتری رو عوض کردم مشکل از اون نیست
در واقع خود base خاموش میشه نه گوشی
گوشی مشکلی نداره
زمانی که صدای زنگ base روی بلند باشه موقع زنگ خوردن base خاموش میشه کلا
بعد چند ثانیه دوباره روشن میشه
اما اگر صدای زنگ روی کم باشه مشکلی نداره
فکر می کنم مربوط میشه به یکی از قطعاتی که توی مدار base توان بالا مصرف می کنه
تنها قطعه ای که بهش می خوره پاور باشه یه ترانزیستوره که کنار ورودی برق مدار قرار گرفته
به نظر شما میتونه اشکال از اون باشه یا دنبال قطعه دیگه ای بگردم؟

دوست عزیز ابتدا با یک آداپتور نو امتحان کن اگه جواب نگرفتی داخل دستگاه بیس آی سی رگولاتور ورودی و همینطور دیود زنر ورودی رو عوض کن تا مشکل برطرف بشه.
اون قطعه که شبیه ترانزیستوره همون آی سی رگولاتور ورودیه
ازش ولتاژ بگیر ببین خروجی درسته با مقداری که روی آی سی نوشته.



[alireza geram]

اشکال تلفن های بیسیم چینی که ارتباط بین مادر و سیار برقرار نمیشه چیه؟ کریستالهاش رو هم عوض کردم ولی کار نمیکنه. من اسیلوسکوپ دارم ولی نمیدونم باید چطور باش عیب یابی کنم اگر ممکنه راهنمایی کنید.

دوست عزیز همیشه عدم ارتباط بیسیم مربوط به کریستال نیست ممکنه آی اف ها از تنظیم خارج شده باشند .
اگه میتونه آیف ها رو چک کن مخصوصن اونیکه هسته بزرگتری داره مربوط به ارتباط بین بیس و بیسیم هستش.



[alireza geram]

سلام تلفن بیسیم پانوسونیکkx-tg2361 من از ست خارج شده چی کار کنم؟

دوست عزیز بیشتر توضیح بدید در اثر ضربه این مشکل پیش اومده یا دلیل دیگری بوده؟



[hamid.r.jozi]

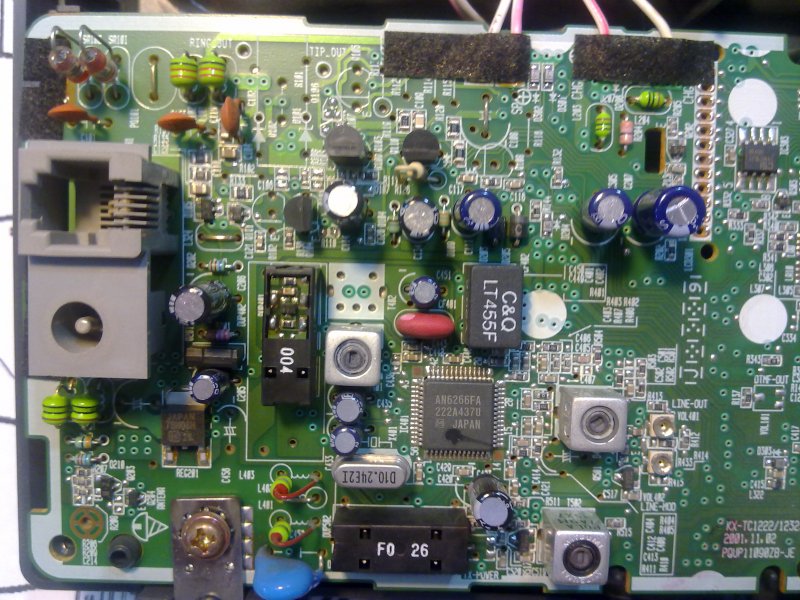

مشاهده فایل‌پیوست 70312
تصویر برد پاناسونیک 1222​

سلام دوست عزیز
تو تصویری که ارسال کردین،بالا سمت چپ، دو قطعه هستن که فکر میکنم دیود شاتکی باشن. توی نقشه به اسم sa101 , sa102نامگذاری شدن. آیا درست گفتم و دیود شاتکی هستن؟ دوم اینکه این دو قطعه تو دستگاه من معیوبن و پایه هاشون قطعه. میتونم بپرسم چه کاری انجام میدن؟ و ضمنا اگه بخوام تهیه کنم چه نوعی رو باید تهیه کنم؟ ممنون میشم پاسخ بدین
یاعلی...



[alireza geram]

سلام دوست عزیز
تو تصویری که ارسال کردین،بالا سمت چپ، دو قطعه هستن که فکر میکنم دیود شاتکی باشن. توی نقشه به اسم sa101 , sa102نامگذاری شدن. آیا درست گفتم و دیود شاتکی هستن؟ دوم اینکه این دو قطعه تو دستگاه من معیوبن و پایه هاشون قطعه. میتونم بپرسم چه کاری انجام میدن؟ و ضمنا اگه بخوام تهیه کنم چه نوعی رو باید تهیه کنم؟ ممنون میشم پاسخ بدین
یاعلی...

دو تا قطعه شیشه ایی بالا نوعی VDR هستن که وقتی خط تلفن به برق متصل شد میسوزن
اگر توی مدار نباشن تلفن کار میکنه ولی اگه دوباره به برق وصل بشه قطعات بیشتری توی مدار میسوزه.



[علی پاشایی]

سلام

یه تلفن پاناسونیک مدل kx-tc2000bxb
بیسیمی که صفحه نمایش نداره و سادست به دستم رسیده
که بردش کمه حتما باید پیش دستگاه مادرش باشه تا صاف باشه
ازش دور که میشی کف کف میکنه من فکر میکنم خود گوشی ضربه خورده باشه
تمام برد رو با ذره بین قوی نگاه کردم و لحیمکاری مجدد کردم
به نظر شما قطعه ای چیزی نمیخواد عوض بشه؟؟؟ مثلا کریستال

سوال دیگه اینکه از کجا بفهمم که اشکال از گوشیه یا دستگاه مادر
در ضمن از سالمی باتری مطمئنم و تست شده



[Khalili]

باید با یک گوشی دیگر ست کنید تا عیب تفکیک شود اما عمدتا بی سیم بدلیل ضربه بیشتر دچار مشکل میشود موفق باشید
