درود استاد
https://s25.picofile.com/file/8451539842/20220714_010023.jpg
https://s24.picofile.com/file/8451539850/20220714_010033.jpg

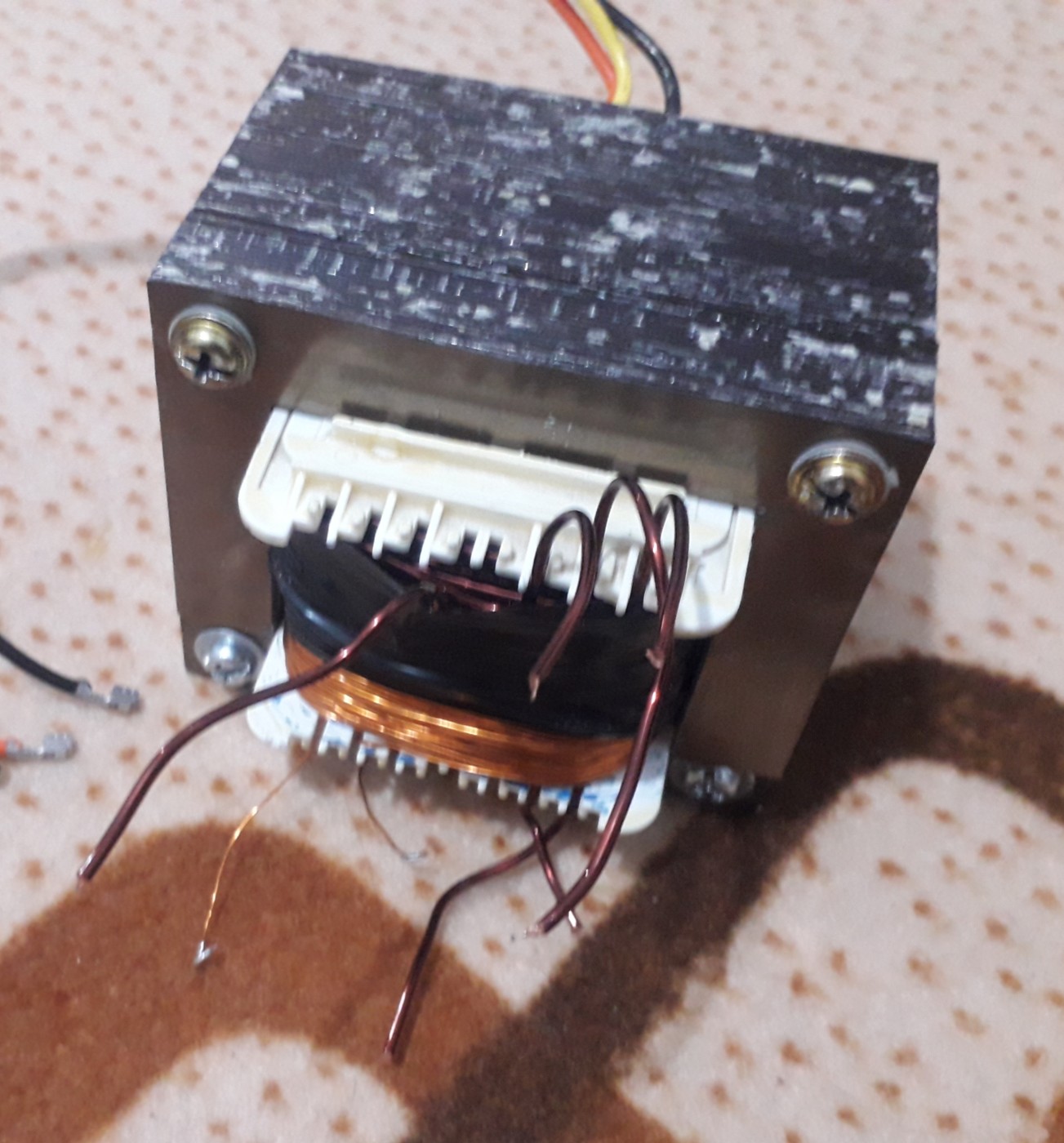

سیم 1/5 از بیرون خریدم و چهار تا 11 دور پیچیدم برای نقطه جوش
یه سیم هم از ثانویه ی یه ترانس باز کرده بودم 40 دور از اون پیچیدم برای تغذیه ی برد کنترل نقطه جوش
به جز سه ورقه بقیه ی هسته رو جا زدم و با پیچ محکم کردم
1.چجوری آمپر یکی از این 11 دور سیم 1/5 رو اندازه بگیرم؟
2.چجوری بهتره اینا رو سری کنم؟جهت پیچیدنشون رو بلدم و میتونم درست سری کنم تا ولتاژ افزایش پیدا بکنه.دوتا دوتا سری کنم و بعد این دوتا رو موازی کنم،یا بهتره چهارتا رو موازی کنم؟به عبارت دیگه چهارتا 5 ولت موازی کنم یا دوتا 10 ولت؟
3اولیه سه تا سیم داره،مشکی،زرد و نارنجی
اهم متر رو روی کمترین رنج اهم گذاشتم،دور سر اهم متر رو به هم وصل کردم 1.6 اهم نشون داد
سپس مقاومت مشکی زرد رو اندازه گرفتم 5.3 اهم نشون داد.مشکی نارنجی 5.1 اهم بود.نارنجی زرد هم 1.6 اهم
ابتدا مشکی زرد رو به 220 وصل کردم خروجی اون 40 دور ثانویه در مولتی متر 18.17 ولت بود
بعد مشکی نارنجی رو وصل کردم خروجی همون ثانویه 17.6 ولت بود
تا حالا هم جرئت نکردم نارنجی زرد رو بدون مشکی به 220 متصل بکنم چون مقاومتش خیلی ناچیزه و مثل اتصال کوتاه میمونه و احتمال زیاد فیوز میپره
سؤال:کدوم سیم ها رو باید به 220 وصل کرد؟مشکی با زرد؟مشکی با نارنجی؟مشکی با زرد و نارنجی کنار هم؟زرد و نارنجی؟
این سوال آخری از همه مهم تره چون اندازه گیری دقیق ولتاژ و آمپر ترانس و استفاده بهینه از توانش منوط به شناخت درست اتصال اولیه هست
