مجموعه مدارات درخواستي از اقای رجبی

[ma1369]

سلام استاد یک مدارنیازدارم که باهر بار فشاریک کلیدفشاری یک عددنشان دهد وعددهایکی یکی بالا رودازعددیک تابیست ترجیحآ3 ولت 5 ولت هم شد ایرادی نداردمانندCH UP ریموت کنترل تیوی که با هربارفشاردادن آن یک کانال بالا میرودمتشکرم



[miladhp]

سلام استاد عزیز من در تاپ های گوناگون مدار پایه 48 پین پروگرامر tnm را درخواست کردم ولی جواب نگرفتم برام جالب شده که دلیلی داره یا مدار پیچیده ای داره



[jfrras]

سلام استاد یک مدارنیازدارم که باهر بار فشاریک کلیدفشاری یک عددنشان دهد وعددهایکی یکی بالا رودازعددیک تابیست ترجیحآ3 ولت 5 ولت هم شد ایرادی نداردمانندCH UP ریموت کنترل تیوی که با هربارفشاردادن آن یک کانال بالا میرودمتشکرم

سلام

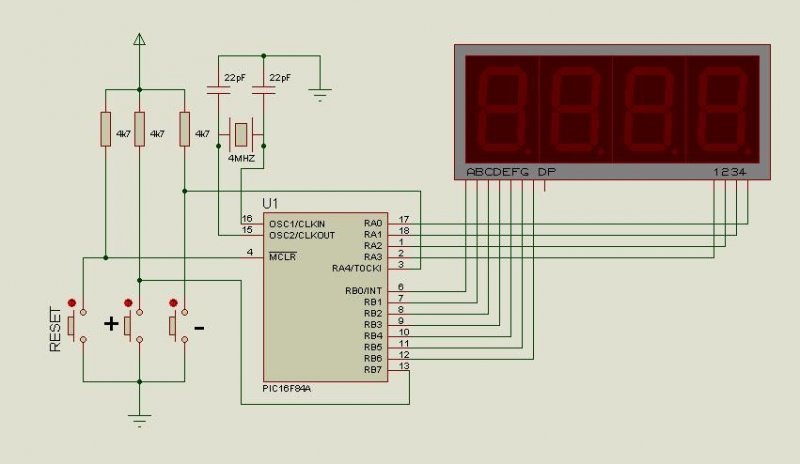

این هم مدار درخواستی شما .



فایل پروتیوس و هگز این مدار!
[hide]مشاهده فایل‌پیوست 16f84 9999.rar [/hide]
​



[scrab]

من تو یه سالن 16 تا تخت دارم می خوام روی هر تخت یه کلیذ وضل کنم
به ضورتی که هر کلیدی زده میشه روی یه سون سکمنت نشون بده
مثلا روی تخت 11 وقتی کلیدو میزنی روی نمایشگر عدد 11 رونشون بعلاوه یه هشدار دهنده

لظفا کمک کنید مرسی



[علی تحیری 1]

با سلام
در این تایپیک میتونید مدارات درخواستی خودتان را درخواست کنید

L.E.D ها زمانی که که با برق متناوب کار می کنند، فقط در نیم سیکل جریان موافق خود روشن و در نیم سیکل جریان مخالف خود خاموش می باشند. اما چون حداکثر ولتاژ برعکس یک ال ای دی 4 ولت است باید به ازای هر ال ای دی یک دیود با ولتاژ کار برعکس 300 ولت بصورت مع*** با قطب های ال ای دی بصورت موازی وصل شود، تا در هنگام خاموش شدن ال ای دی ها به آن آسیبی نرساند. (چون در حالت خاموش بودن ال ای دی دیود موازی با آن بایاس مستقیم شده و حدود 0.7 ولت رو ی ال ای دی قرار می گیرد.) به نظر شما راه اندازی ال ای دی ها بصورت علمی برای شما مغرون به صرفه می باشد. اما بهترین کار اینست که ما اول ولتاژ متناوب را توسط دیود ها یا پل دیود یکسو کنیم ( اگر در خروجی پل دیود خارن وصل کنیم ولتاژ یکسو شده ما نزدیک 300 ولت می شود.) و اگر از خازن با پل دیود سری نکنیم ولتاژ یکسو شده خروجی کمی کم تر از 220 ولت D.C می شود سپس به ال ای دی های سری شده وصل کنیم. ( در این حالت تمام ال ای دی ها بصورت مدام روشن می مانند و نیازی به بستن دیود با قطب برعکس نیست.)



[علی تحیری 1]

شما یک مدار آماده یک فتوسل معمولی را بخرید، دو سیم خروجی این فتوسل را که باید یک لامپ را در تاریکی روشن کند به دو سر سیم پیچ یک رله 220 ولت متناوب که دارای کنتاکت های باز و بسته است ببندید. در زمان تاریکی که باید لامپ روشن شود بجایش رله کار می کند و پل رله را به یکی از کنتاکت های N.C یا (NORMALY CLOSE) کنتاکتی که در حالت معمولی به پل وصل است یا N.O یا ( NORMALY OPEN ) کنتاکتی که در حالت عادی بدون برق دادن به آن به پل رله وصل نیست ببندید فاز برق 220 ولت متناوب را به پل رله وصل کنید بعد از آن یک سر سیم لامپ 500 وات یا بیش تر را به نول برق شهر وصل کنید. سر سیم دیگر لامپ را به یکی کنتاکت های N.C رله وصل کنید . این مدار در روز یک لامپ 500 وات یا بیش تر را روشن و در شب خاموش می کند. رله بکار رفته باید 220 ولت متناوب با جریان کنتاکت های 5 آمپر باشد.( این رله را می توانید از فروشگاه های قطعات الکترونیک در خیابان جمهوری خریداری کنید.)



[علی تحیری 1]

با سلام :
در اکثر تلفن های امروزی {حتی ارزان قیمت } یک قطعه واریستور استفاده شده که در صورت وارد شدن ولتاژ بیش از 100 ولت واریستور عمل کرده و فیوز سر راه خط و تلفن را قطع میکند این واریستورها از رنگ ظاهری شان ولتاژ شان مشخص میشه {سبز الی نارنجی و قرمز } و از 90 ولت الی 250 ولت در بازار رایج هستند در صورتیکه در تلفنی این قطعه موجود نیست میتونید انرا خریداری و به موازات خط های A / B وصل کنید اگر فیوز ندارد یک فیوز سر راه خط و تلفن نیز بزارید .
موفق باشید .

مدار محافظ تلفن بصورت، کیت در بعضی از کیت فروشی ها موجود است. اما بیش تر از از دو شاخه تلفن ساخته شده آن که به آن دو شاخه ضد برق معروف است بصورت آماده در اکثر الکتریکی ها موجود است.



[علی تحیری 1]

استفاده از دیود 1N4148 بعنوان سنسور دما نسبتا خوب است زیرا این دیود به ازای هر درجه سانتی گراد فقط 10 میلی ولت خطا دارد.



[علی تحیری 1]

توانی که شما نیاز دارید 5×12= 60 وات می باشد. اما با فن آوری این زمان، امکان آن وجود ندارد.



[jfrras]

استفاده از دیود 1N4148 بعنوان سنسور دما نسبتا خوب است زیرا این دیود به ازای هر درجه سانتی گراد فقط 10 میلی ولت خطا دارد.

توانی که شما نیاز دارید 5×12= 60 وات می باشد. اما با فن آوری این زمان، امکان آن وجود ندارد.

سلام دوست عزیز
لطفا پاسخ هایی که می دهید با نقل قول باشد تا خواننده پست ها متوجه باشد جواب کدام سوال است .!!
موفق باشید.

​
