فلزیاب دلتا پالس

[mehrdad1971s]

سلام

یکی از از دوستان فلز یابی رو سر هم کرده ولی وقتی دستگاه به باتری که وصل می کنی بوق ممتد می زنه و یکی از ای سی های خیلی داغ میکنه.

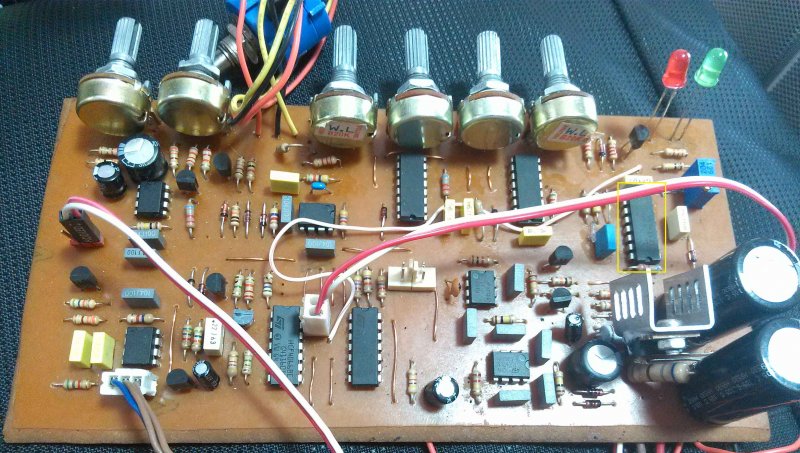

مشاهده فایل‌پیوست 99087

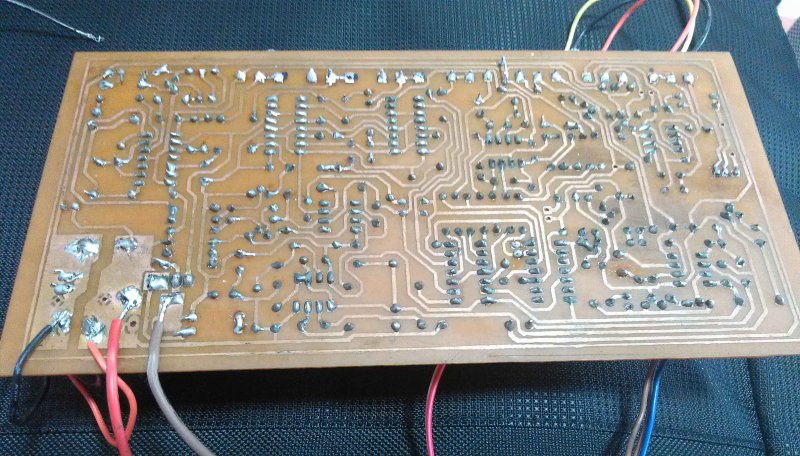

مشاهده فایل‌پیوست 99088
با تشکر

درود

دوست گرامی اولا کدام آ



[evilman]

سلام خدمت دوستان من دلتا رو ساختم کار میکنه با چند نوع کویل امتحان کردم همچنین کویلهایی که اقای mr.metal گفتن ولی دوستان یه سینی 30x20 vرو از 1 متر بیشتر نمیزنه



[مهدي62]

با سلام دلتا روساختم 24 ولته يه فيبر مسي 20در20 و1و70ميزنه زيرخاك



[mehran1545]

با سلام
دوستان کسی از دلتت پالس 3 سری s ساخت آقای دمیر خبر داره؟ DP3s گفته میشه مدارش آقای دمیر در ترکیه میسازه ثباتش از دلتا پالس 3 بهتر و مدارش کوچکتر شده!



[evilman]

سلام واقعیتش از الکترونیک زیاد یر رشته نداریم از دوستان میخواستم چطور میشه وقتی باتری شارزی مدارو درون جعبه جاسازی کردیم هم باتری به مدار وصل باشه هم وقتی شارزش تموم شد دوباره شارزش کنیم عین گوشی موبایل ممنون میشم از دوستان راهنمایی کنن



[mehran1545]

باید از یه کلید 3پایه استفاده کنی که پایه وسطی در دوحالت روشن و خاموش مشترکه و قطب مثبت باتری باید به وسطی بدی که با یه اهم متر میتونی متوجه جریان بشی!



[ermya_]

سلام
من یه مشکل عجیب دارم دلتا رو ساختم با پی سی بی و میکرو اصلی که از آقای دمیر گرفتم کل فروم رو هم خوندم با دقت همه چیز رو لحیم کردم قطعات رو جا زدم اون کارایی که توی اون پی دی اف برای جک کردن قبل راه اندازی هست انجام دادم همه چیز خوب بود ولی وقتی ال سی دی رو وصل میکنم تصویر ندارم فقط بک لایتش اینگار روشن میشه بدون کویل البته
آی سی 74hc4051 داغ میکنه
بجای ماسفت bs250 از irf9530 استفاده کردم و
پایه ها رو هم طبق دیتا شیت درست جا زدم


--------------

مشکل از کنتراست ال سی دی بود به جای مقاومت ها یک پتانسیومتر 10 کیلو زدم ردیف شد
حالا مشکل اینه که فرکانس ندارم و اوسکپ دستگاه یه خط سافو نشون میده البته کویل به مدار وصل نیست


-----------------

الان فرکانس 180 هرتز رو دارم توی مدار فقط رو پایه های IRF9530 فرکانس ندارم
و74HC4051 کمی داغ میکنه



[parse gade]

نو که مشکلاتت خود به خود دارن مرحله به مرحله درست میشه خوب دیگه چرا سوال میپرسی.بازم یکمی دقت کن این مشکلت هم حل میشه



[ermya_]

Re: پاسخ : فلزیاب دلتا پالس

مرسی از لطفت
خوب الان همه جای مدار فرکانس هست فقط روی پایه کلکتور t9 فرکانس ندارم یعنی اینگار بعد از t9 یک چیزی داره فرکانس مدارو بهم میزنه چون یک سر مقاومت R65 فرکانس دارم ولی روی سر دیگه که به کلکتور t9 وصله فرکانس ندارم الان bs250 رو هم در آوردم ولی بازم فرکانس ندارم
البته اگه یک دستمو یزنم به منفی باطری اونوقت فرکانس بی ثباتی رو روی پاییه کلکتور t9 میشه دید
دیود شاتکی رو در اوردم که اون قسمت مدار تا بوبین هم قطع بشه
ولی همچنان یک چیزی توی بخش قدرت داره فرکانس رو بهم میریزه
کسی نظری نداره ؟

----------------------------------------

خوب الان آی سی 74ch4051 رو که از مدار خارج کردم
فرکانس ثابت رو روی پایه ی کلکتور t9 دارم
اینجا که ظاهراً کسی نیست کمک کنه ولی من مینویسم که اگه کسی دیگه مشکل داشت شاید با نوشته های من مشکلش حل شه

نکته ای که نفهمیدم اینه که توی دیتاشیت آی سی 4051 زده ماکسیمم ولتاژ vcc 11 ولت
ولی پایه 16 این آی سی که طبق شماتیک به +E که همون تغذیه هست وصله
12 ولت ولتاژ داره



[mahdi8866]

پاسخ : Re: پاسخ : فلزیاب دلتا پالس

مرسی از لطفت
خوب الان همه جای مدار فرکانس هست فقط روی پایه کلکتور t9 فرکانس ندارم یعنی اینگار بعد از t9 یک چیزی داره فرکانس مدارو بهم میزنه چون یک سر مقاومت R65 فرکانس دارم ولی روی سر دیگه که به کلکتور t9 وصله فرکانس ندارم الان bs250 رو هم در آوردم ولی بازم فرکانس ندارم
البته اگه یک دستمو یزنم به منفی باطری اونوقت فرکانس بی ثباتی رو روی پاییه کلکتور t9 میشه دید
دیود شاتکی رو در اوردم که اون قسمت مدار تا بوبین هم قطع بشه
ولی همچنان یک چیزی توی بخش قدرت داره فرکانس رو بهم میریزه
کسی نظری نداره ؟

----------------------------------------

خوب الان آی سی 74ch4051 رو که از مدار خارج کردم
فرکانس ثابت رو روی پایه ی کلکتور t9 دارم
اینجا که ظاهراً کسی نیست کمک کنه ولی من مینویسم که اگه کسی دیگه مشکل داشت شاید با نوشته های من مشکلش حل شه

نکته ای که نفهمیدم اینه که توی دیتاشیت آی سی 4051 زده ماکسیمم ولتاژ vcc 11 ولت
ولی پایه 16 این آی سی که طبق شماتیک به +E که همون تغذیه هست وصله
12 ولت ولتاژ داره

سلام
احتمالا یا bc546 سوخته یا bs250 رو پایه هاشو اشتباه زدی البته نه اینکه شما اشتباه زدی شرکتی پایه هاش متفاوته مثلا شده که پایه های سورو درین باهم عوض شده باشه که این اتفاق افتاده مثلا شرکت فیلیپس پایه 3 رو درین گرفته ولی توشیبا پایه 1 رو البته این مثال بود
