فایلهای آموزشی مونتاژ دلتا پالس 3 تقدیم به کاربران گرامی

Mr MeTaL

Mr MeTaL

مدیر بازنشسته
مدیر بازنشسته
2012-02-02
408
1,808
40
تهران-مشهد
مقاومت های انتخاب نوع ال سی دی رو اشتباه تنظیم کردید. چند صفحه اول راهنمای اسمبل و عیب یابی دلتاپالس3 رو مطالعه کنید توضیح داده شده در این مورد.

mrmr16

mrmr16

کاربر
2010-08-08
89
305
mahditala

t11 و t10 رو برعکس گذاشتی

U3 رو بذار سرجاش . این راه انداز ال سی دی هستش .

آخرین ویرایش:
mahditala

mahditala

کاربر vip
کاربر
2008-03-16
185
367
mrmr16 گفت:
mahditala

t11 و t10 رو برعکس گذاشتی

U3 رو بذار سرجاش . این راه انداز ال سی دی هستش .
کلیک کنید تا گسترش یابد...
t10.11رو درست گذاشتم
همه ای سی هارو گذاشتم بجای hcc4094 از 74hc4094 استفاده کردم
الان ای سی hd74hc4051 داغ میکند

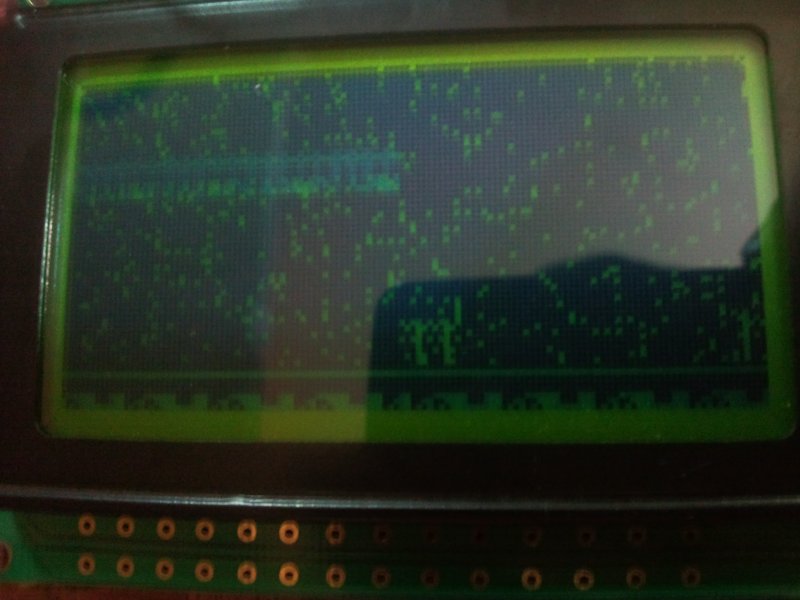

نوشته های ال سی دی میاد ولی مخدوش هست


پیوست‌ها

  • Photo0935.jpg
    55.1 کیلوبایت بازدیدها: 290
H

hadi-dindar

کاربر
2012-08-20
137
426
سلام

دوست عزیر سعی کن hcf4094be استفاده کنی نه سری 74

کانکشن ال سی دی شما هم درست نیست حتما . حتما کانکشن ال سی دی خودتون رو چک کنید

در ضمن اون دو تا ترانزیستور فلزی رو هم 180 درجه بچرخون . درست جا نزدی اونا رو

آخرین ویرایش:
mahditala

mahditala

کاربر vip
کاربر
2008-03-16
185
367
ممنون میشه اتصال ال سی دی رو تو عکس برام بزاری؟
