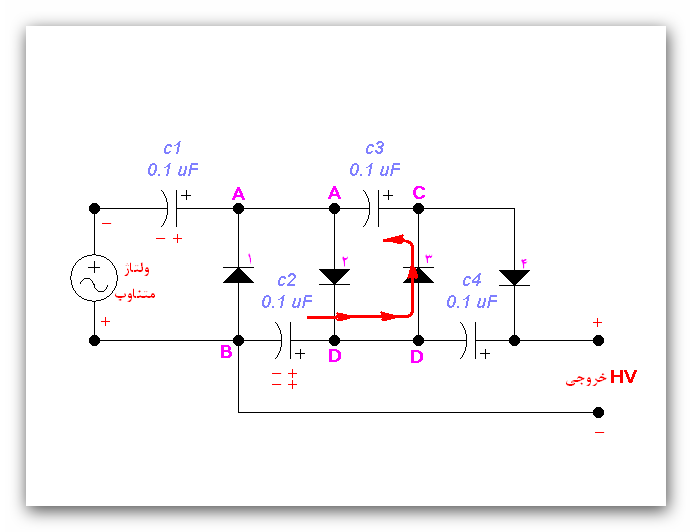

حالا درحالیکه C1 مقدار 310 ولت و C2 مقدار 620 ولت داره ، 310 ولت سیکل بعدی از راه میرسه و سیم بالایی برق شهر ، منفی میشه و پایین مثبت میشه که بصورت شکل زیر است
مشاهده فایل‌پیوست 75950
و لذا اگر بجای C1 و C2 و برق شهر 3 باطری بگذاریم می بینیم منفی برق شهر ( 310 ولت) به منفی C1 (ولت310 ) متصله و لذا ماننددو باطری است که منفی به منفی متصل و سری شده اند بنابرین ولتاژشان از همدیگر کم میشود و چون هر دو 310 ولتند بنابرین جمع این دو باطری صفر ولت میشه پس بجای ( C1 و برق شهر ) که جمعا صفر ولت شده میتوانیم ، سیم یا اتصال کوتاه بگذاریم
و مطابق شکل زیر فقط ولتاژ c2 می مونه که 620 ولته
پس بجای c2 یک باطری 620 ولتی و بجای مجموع برق شهر و c1 هم سیم گذاشتیم (مطابق شکل زیر )
و لذا همانطورکه مطابق شکل فوق می بینید ، منفی این باطری فرضی 620 ولتی به منفی C3 متصله
و مثبت باطری فرضی از طریق دیود سوم به مثبت خازن C3 میرسه لذا C3 هم با 620 ولت شارژ میشه
وبهمین ترتیب با هر سیکل ، خازن بعدی شارژ میشه و تا آخر ادامه می یابد بطوریکه فقط خازن C1 دارای 310 ولت و بقیه خازنها تا آخرین خازن دارای 620 ولت میشن
بعبارت دیگر همیشه خازن اول به اندازه Vm ( ماکزیمم ولتاژ ) شارژ میشه و بقیه خازنها به اندازه 2Vm ( دوبرابر ماکزیمم ولتاژ ) شارژ میشه
محاسبه ولتاژ خروجی چند برابر کننده
حالا پس از چندین سیکل که همه خازنها پر شدند اگه بجای هر خازن یک باطری فرض کنید میتوانید ولتاژ خروجی را محاسبه کنید و فقط کافیه ولتاژ خازنهایی که بین دو سیم خروجی ( خازنهای پایینی ) قرار گرفته با هم جمع کنید
مثلا در این مدار دو خازن بین دو سیم خروجی هست ( C2 , C4 ) که هر کدام 620 ولته و بنابرین ولتاژ خروجی 1240 ولته
و اگه دیود و خازنها را ادامه دهید که 3 خازن در پایین بین خروجی قرار بگیره ولتاژ خروجی 1860 ولت میشه
و اگه 5 خازن در پایین بین دو سیم خروجی قرار بگیره ولتاژ 3100 ولت تولید میکنه
و قس علیهذا
اگر ابهام و سوالی هست یا نحوه تحلیلم برای شما قابل درک نیست لطفا اعلام فرمایید. تا بازنگری و اصلاح کنم.
سپاس
درود استاد یک شکل در این تاپیک نیس و فقط در موردش حرف زدید
بازم ممنون جهت مطالب بسیار ارزنده شما
