طرز کار چند برابر کننده ولتاژ شوکر
سلام
چند برابر کننده ها نیاز به ولتاژ متناوب دارند و لذا ولتاژ متناوب را با استفاده از یک ترانزیستور بعنوان اسیلاتور قدرت و یک ترانس مهیا میکنیم و حالا تا آنجا که دوست داشته باشیم میتوانیم با خازن و دیود و بشرح زیر آنرا چندین برابر کنیم
البته در مواردی مانند فندک اجاق گاز و یا برخی از حشره کش ها که برق شهر در دسترس است نیاز به اسیلاتور فوق نیست و از همان برق متناوب شهری بعنوان ورودی چند برابر کننده استفاده میشود.
و طرز کار آن بشرح زیر است

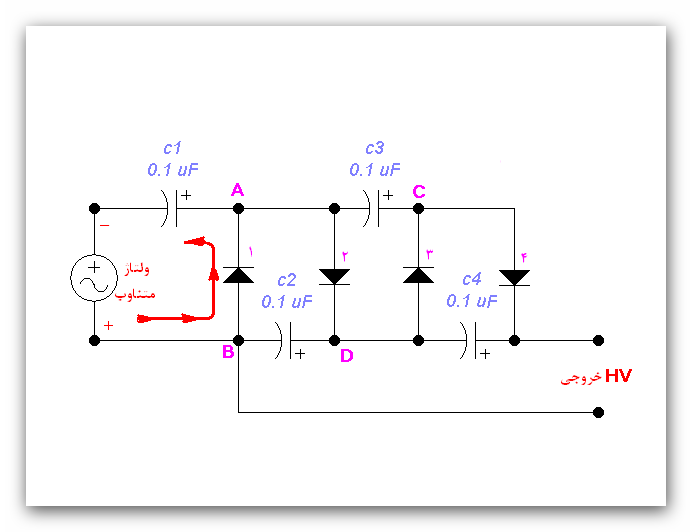

مشاهده فایل‌پیوست 75948
زمانیکه برق شهری در نیم سیکلی است که مطابق مدار فوق سیم پایینی مثبت باشد و بالا منفی باشد دراینصورت مثبت از دیود 1 عبور کرده و به خازن C1 میرسد و منفی برق شهر هم که مستقیما به این خازن متصل است و لذا C1 با ولتاژ 310 ولت شارژ میشود (
زیرا ولتاژ موثر برق شهر در ایران 220 ولت و لذا ماکزیمم ولتاژ برق شهر 310 ولت است )
بنابرین تا اینجا در C1 ولتاژ 310 ولت داریم
حالا در نیم سیکل بعدی که سیم بالایی برق شهر ، مثبت شده و سیم پایینی ، منفی میشود بشرح پست بعد عمل میکند.
بقیه پست بعد
