مشکل: شارژ نکردن اداپتور Dell

[مسرور]

با سلام خدمت اساتید بزرگوارم
با سرچی که من انجام دادم به این نتیجه رسیدم که این ایتمی که بهش اشاره کردن یه جور EPROM است؛به شماره DS2501 و DS2502 مربوط به شرکت dallas.اگر این اطلاعات درست باشه،دوستان لطف میکنن بگن،چه چیزی جایگزین کردن؟چه اطلاعاتی داخل این رام نوشتن؟



[enzomartini]

سلام دوستم ..

[hide]شاید این مقاله بتونه راه گشای شما باشه[/hide]


​



[OM!DTAK]

با سلام

دوستان منم دقیقا به همچین مشکلی برخورد کردم شارژ دل روشن میکنه ولی شارژ نمیکنه
کابل سالمه ای سی مربوط به ارسال دیتا رو گیر نیاوردم ولی یکی از دوستان همکار گفت بجاش tl431 بزار گذاشتم جواب نداد.



[saghi88]

اگه کابل هر س تا سیمش سالمه (که اینجا میشه همون سیم سوم شارژ باتری)
و با ی شارژر دیگه لبتاب شارژ میشه مورد ار ای سی دالاس یا همون 2501 هست
این ای سی ی حالتی شبیه ب eepram داره و داخلش پروگرم شدس
که باید از روی ی شارژر اواقی برداری (فک نمیکنم توی بازار پروگرم شدش گیر بیاد)

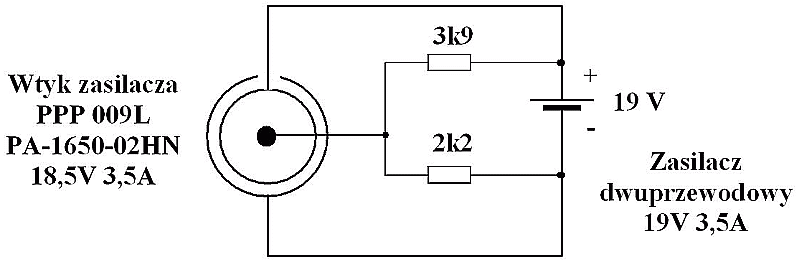

توی همین انجمن ی مداری دیدم که روشش جالب بود ولی هنوز تستش نکردم



[OM!DTAK]

اگه کابل هر س تا سیمش سالمه (که اینجا میشه همون سیم سوم شارژ باتری)
و با ی شارژر دیگه لبتاب شارژ میشه مورد ار ای سی دالاس یا همون 2501 هست
این ای سی ی حالتی شبیه ب eepram داره و داخلش پروگرم شدس
که باید از روی ی شارژر اواقی برداری (فک نمیکنم توی بازار پروگرم شدش گیر بیاد)
توی همین انجمن ی مداری دیدم که روشش جالب بود ولی هنوز تستش نکردم

مشاهده فایل‌پیوست 120308

با سلام
کابل دیتا تو حالت استاندارد اصلا ولتاژی نداره ولی با اینکار حدود 7 ولت میاد به کابل دیتا و به لپ تاپ آسیب میزنه 100 درصد



[cybernova]

اگه کابل هر س تا سیمش سالمه (که اینجا میشه همون سیم سوم شارژ باتری)
و با ی شارژر دیگه لبتاب شارژ میشه مورد ار ای سی دالاس یا همون 2501 هست
این ای سی ی حالتی شبیه ب eepram داره و داخلش پروگرم شدس
که باید از روی ی شارژر اواقی برداری (فک نمیکنم توی بازار پروگرم شدش گیر بیاد)
توی همین انجمن ی مداری دیدم که روشش جالب بود ولی هنوز تستش نکردم

مشاهده فایل‌پیوست 120308

همکار گرامی
می شه در مورد این شماتیک توضیح دهید و محل استفاده و ارتباط این شماتیک با تاپیک رو بفرمائید ؟



[OM!DTAK]

همکار گرامی
می شه در مورد این شماتیک توضیح دهید و محل استفاده و ارتباط این شماتیک با تاپیک رو بفرمائید ؟

با سلام

همکار عزیز شماتیک بالا در عمل غیر ممکنه و 100 درصد به لپ تاپ آسیب میزنه (چون بجای ارسال دیتا توسط ای سی شما ولتاژی رو به مدار لپ تاپ میدین)
گیر اوردن اون ای سی زیادم سخت نیست فقط کافیه از همکاران دیگه یه برد اوراقی شارژر دل بگیرین


با احترام



[enzomartini]

دوستان خواهشا از نشر مطالبی که خودتون تا بحال تستش نکردید اکیدا خوددداری کنید .



[OM!DTAK]

با سلام

دوستان مشکل من حل شد .
از یه برد دیگه ای سی مربوط به ارسال دیتا رو برداشتم مشابه نبودن ولی خوب جواب داد.


به نظر من تنها راهش استفاده از برد اوراقی هستش که اون ای سی رو بردارین وسلام

با احترام



[A.Bazrpach]

درود
این مشکل به دو قسمت برمیگرده.
1- توان خروجی آداپتور پایین اومده که میتونه از خازن و یا ترانزیستور خروجی باشه
2- پایه سوزنی سوکت قطعی پیدا کرده و یا ولتاژش افت کرده.ولتاژ این پایه رو بفرمایید تا بیشتر کمک کنم

لطف می کنید نحوه ولتاژ گیری از کابل لب تاب به خصوص اونهایی که مغزی سوزنی دارند رو توضیح بدید.ضمنا نحوه تست اون از لحاظ وجود یا عدم وجود قطعی رو هم بگید.
با تشکر از راهنماییتون
