سلام خدمت همکاران عزیز؛

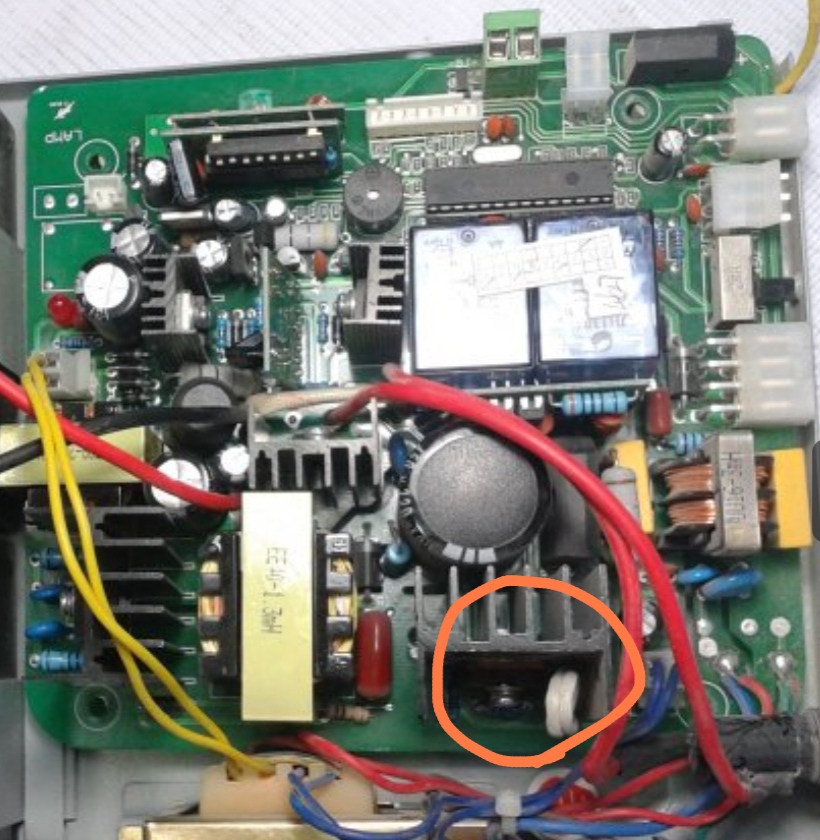

دستگاه UPS و گیرنده کرکره برقی که مشکل عدم شارژ باتری و مشکل خاموشی کامل رو داشته که با رفع ایراد الان ولتاژ ها درست هستند و گیرنده کار میکنه و ریموت لرن شد. باتری به درستی شارژ میشه و از برق شهری روی باتری هم سوئیچ میکنه .
منتهی مشکلی که هست رله ها وصل نمیشه!

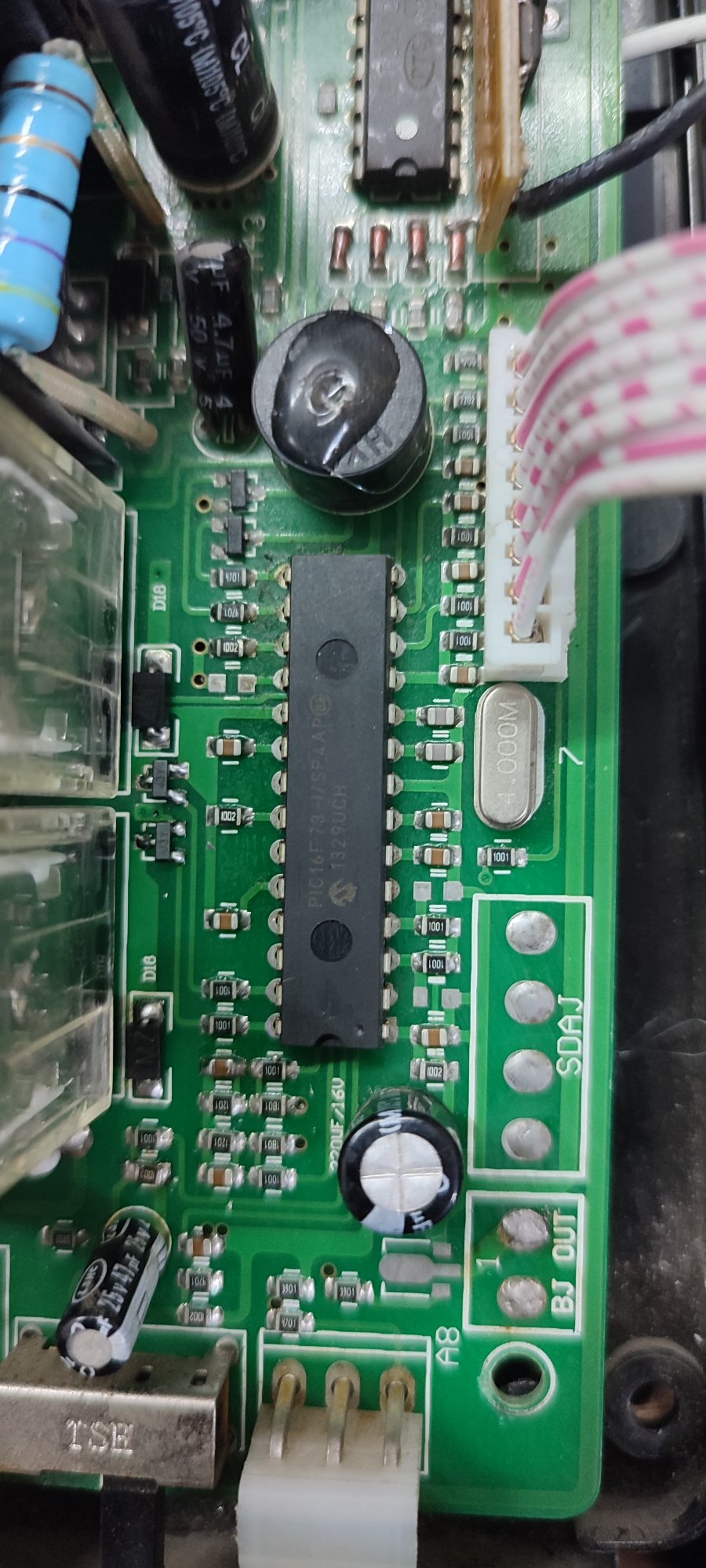

فرمان میگیره و صدای بیپ میاد ولی ولتاژی برای ترانزیستور رله از سمت میکرو نمیاد. شماره آیسی میکرو PIC16F73 و پایه های مربوطه ۲۷ و ۲۸.
ولتاژ میکرو 5.0 ولت تامین هست دو خروجی از میکرو هرکدام با یک مقاومت 1k سری شده که به دو ترانزیستور J3Y متصل هستند و سپس به بوبین رله.
ولتاژ ۱۲ ولت روی پایه کلکتور ترانزیستور ها وجود دارد.
