ساخت مداری برای انتخاب موس های دستگاه nvr

[boxochi]

این مدار رو هم بدون برنامه نویسی میتونید اجرا کنید،شما آی سی ها و خروجی هارو دارید و تنها چیزی که باید به مدار اضافه کنید این کلید ها و مقاومت و دیودش هست،یعنی شما مدار بعد از کلید هارو آماده روی بردتون دارید.
تعدادش رو هم 12 تا گرفتم همون تعدادی که خودتون فرمودید.

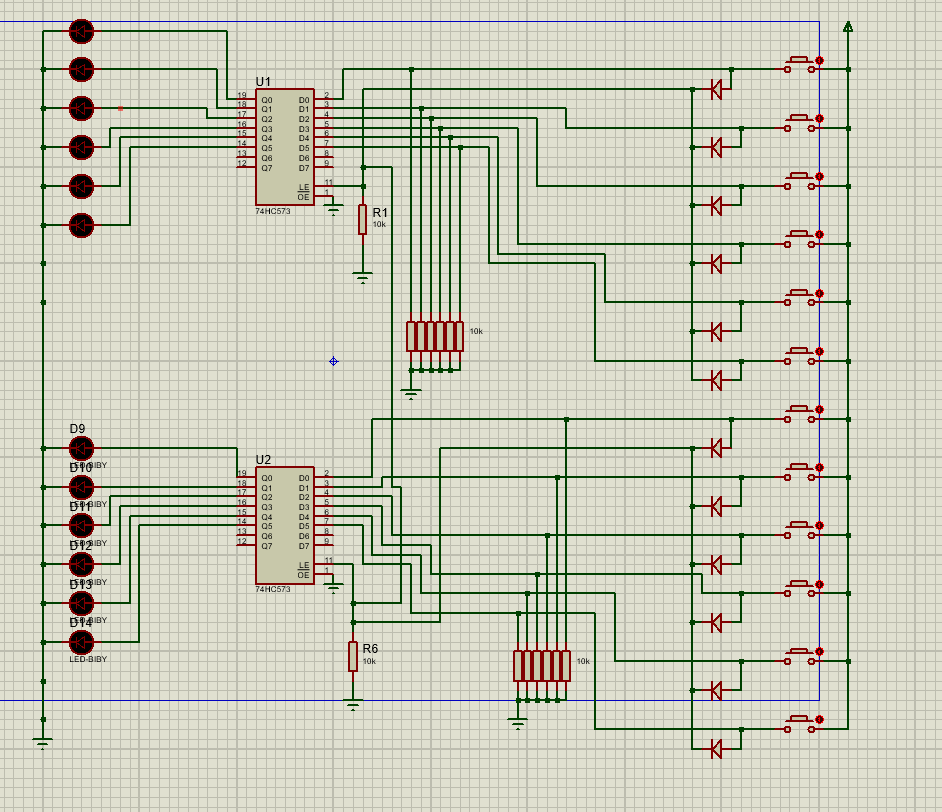

یک عکس هم از نمونه ای که دوتاش وصل شده گذاشتم که سیم بندی بهتر دیده بشه و پیچ در پیچ نباشه
فایل پروتئوس هم هست.
توی این مورد من برای بالانس هر آی سی 6 تا کلید در نظر گرفتم ولی هر آی سی 8 ورودی رو میپذیره
دیگه فکر نمیکنم ساده تر از این بشه اجرا کرد.
این قسمت رو نهایی کنید میمونه ال ای دی ها که اون راه های زیاد داره و خیلی راحته



[Ahmad kaka]

خواهش میکنم،بله اینی که نوشتم تقریبا سازگار با مدار شماست و ساده نوشته شده،البته چون دقیق مسیرای pcbمعلوم نیست توی عکس نمیشه دقیق طبق اون نوشت،ولی میشه با همون مدار شما آی سی رو دوباره پروگرام کنیم.
اگه خواستید انجامش بدید با توجه به اینکه میگید برنامه نویس نیستید آردوینو بخرید بهتره تا avr چون مستقیم پروگرام میشه و نیاز به پروگرامر نداره
برای این مورد آردوینو نیازه و کیپد یا کلید فشاری که مقداری محدودیت هست برای تعدادش و نیاز به شیفت رجیستر ها داره برای تعداد بالا
اگه هم میخواید کیبرد وصل کنید مستقیم یک آردوینو و یک شیلد usb host نیازه که دیگه نیاز به ۲۰ تا کلید نباشه و با کیبرد عدد رو وارد کنید و اینتر بزنید،تو این حالت به کامپیوتر هم نیاز ندارید
انتخاب مدل و نحوه کار با شماست

البته میتونم شماتیک مدارشو دست و پا شکسته بکشم ک مسیراش رو متوجه بشید و پروگرام کردن آی سی ک الان روی مدار هست در صورتیه ک قفل نداشته باشه درسته؟ یا اینکه آی سی جدید باید بگیرم؟
تو پست 20 عکس باکسی ک درست کردم هست میخام روی اون کلید فشاری بزارم، الان 12 تا نیازه ولی فاز بعدی تا 18تا میخایم ک باید پیش بینی کنم، 18 کلید و روی هر کدام یک ال ای دی نشاندهنده فعال بودن اون کلید.همین. حتی جای کلیدها رو هم مشخص کردم.
حالا با این تفاسیر و پیشنهاد شما چ مدل آردینو بگیرم؟



[Ahmad kaka]

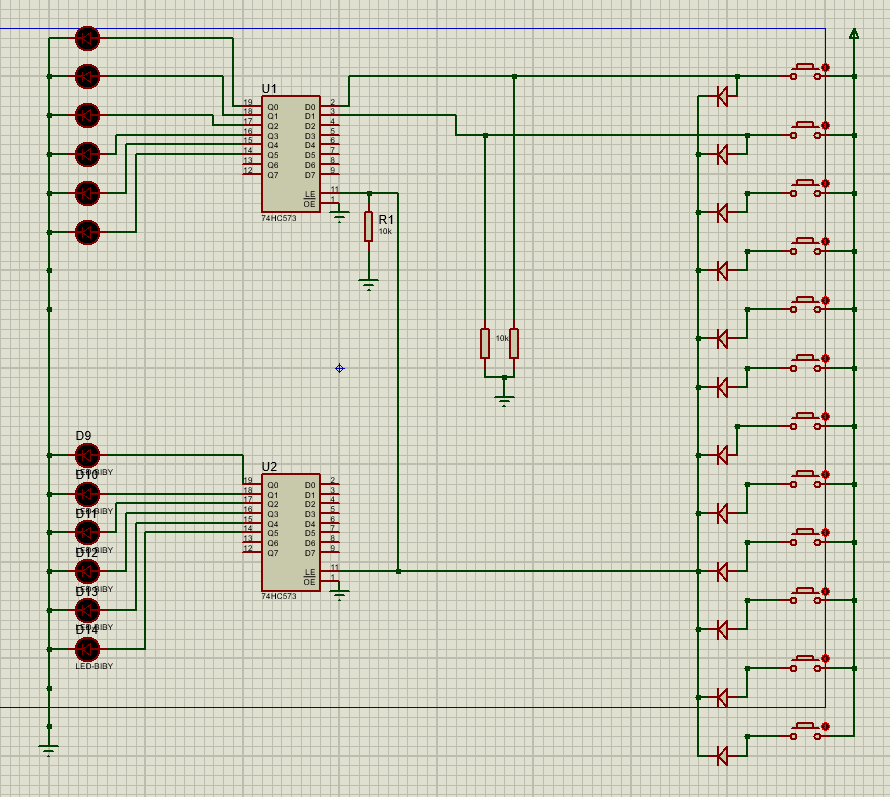

این مدار رو هم بدون برنامه نویسی میتونید اجرا کنید،شما آی سی ها و خروجی هارو دارید و تنها چیزی که باید به مدار اضافه کنید این کلید ها و مقاومت و دیودش هست،یعنی شما مدار بعد از کلید هارو آماده روی بردتون دارید.
تعدادش رو هم 12 تا گرفتم همون تعدادی که خودتون فرمودید.
یک عکس هم از نمونه ای که دوتاش وصل شده گذاشتم که سیم بندی بهتر دیده بشه و پیچ در پیچ نباشه
فایل پروتئوس هم هست.
توی این مورد من برای بالانس هر آی سی 6 تا کلید در نظر گرفتم ولی هر آی سی 8 ورودی رو میپذیره
دیگه فکر نمیکنم ساده تر از این بشه اجرا کرد.
این قسمت رو نهایی کنید میمونه ال ای دی ها که اون راه های زیاد داره و خیلی راحته

مشاهده فایل‌پیوست 205714

چقدر شما خوبید.
الان اون برد در دسترسم نیست، فردا همینو رو همون مدار و آی سی هایی ک دارم تست میکنم و نتیجه رو اعلام میکنم. ی دنیا تشکر.



[boxochi]

البته میتونم شماتیک مدارشو دست و پا شکسته بکشم ک مسیراش رو متوجه بشید و پروگرام کردن آی سی ک الان روی مدار هست در صورتیه ک قفل نداشته باشه درسته؟ یا اینکه آی سی جدید باید بگیرم؟
تو پست 20 عکس باکسی ک درست کردم هست میخام روی اون کلید فشاری بزارم، الان 12 تا نیازه ولی فاز بعدی تا 18تا میخایم ک باید پیش بینی کنم، 18 کلید و روی هر کدام یک ال ای دی نشاندهنده فعال بودن اون کلید.همین. حتی جای کلیدها رو هم مشخص کردم.
حالا با این تفاسیر و پیشنهاد شما چ مدل آردینو بگیرم؟

با این مداری که شما دارید تا ۳۲ تا کلید هم میتونید استفاده کنید ولی به روش گذاشتن کلید یه مقدار سیمکشی زیاد میشه وگرنه مشکلی نداره و نیاز به برنامه نویسی هم نیست
آی سی اتمگا۳۲ خودش هم احتمال زیاد قفل شده ولی با ریست کردن میشه بازنویسیش کرد ولی کار رو کمی سخت میکنه براتون پروگرام کردن و نیاز دارید پروگرامر بخرید

شما دوتا کلید رو طبق همین مدار آخر که گذاشتم انجام بدید اگه جواب داد شماتیک مدار رو کامل میکنم براتون
اگه هم خواستید به روش آردوینو و پروگرام کردن برید جلو آردوینو uno و شیلد usb host رو نیاز دارید(برای اتصال کیبورد)

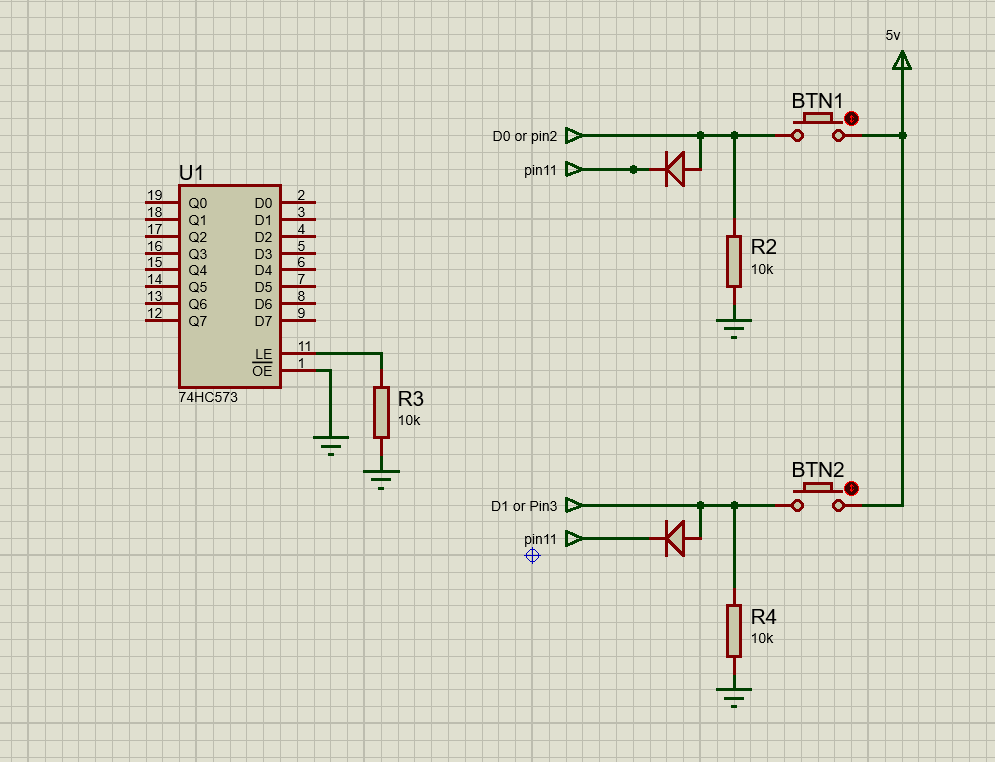

اتصال دوتا کلید برای تست پیوست شد،خروجی هر کلید به پین های آی سی 74hc573 و کاتد همه دیود ها به پین 11 آی سی،اگه آی سی هم دوتا یه بیشتر بودن پین های 11 به هم متصل بشن
در ضمن پاور ورودی مدارتون هم باید وصل باشه که برق برسه به آی سی ها همچنین برای استفاده از کلید ها باید اتمگا 32 رو از مدار خارج کنید



[sydamirayob]

سلام nvr ها کنار همه؟



[sydamirayob]

اگر کنار هم هست و سیستم نزدیکشونه من میتونم واستون یکی طراحی کنم که استفاده بفرمایید

با یک مولتی پلاکسر و همین avr ها شما میتونید با 3 تا سیم کلا کنترلشون کنید نیاز به اردوینو و... هم نیست تا 32 کانال هم میتونید بزنید



[boxochi]

اگر کنار هم هست و سیستم نزدیکشونه من میتونم واستون یکی طراحی کنم که استفاده بفرمایید

با یک مولتی پلاکسر و همین avr ها شما میتونید با 3 تا سیم کلا کنترلشون کنید نیاز به اردوینو و... هم نیست تا 32 کانال هم میتونید بزنید

درود
در پست #37 هم با AVR و با دوسیم کنترل میشه و بالای 32 کانال هم ساپورت میشه ولی مهندس مثل اینکه به دنبال کنترل با کلید ها و همچنین بدون برنامه نویسی هستن
لینک



[Ahmad kaka]

این مدار رو هم بدون برنامه نویسی میتونید اجرا کنید،شما آی سی ها و خروجی هارو دارید و تنها چیزی که باید به مدار اضافه کنید این کلید ها و مقاومت و دیودش هست،یعنی شما مدار بعد از کلید هارو آماده روی بردتون دارید.
تعدادش رو هم 12 تا گرفتم همون تعدادی که خودتون فرمودید.
یک عکس هم از نمونه ای که دوتاش وصل شده گذاشتم که سیم بندی بهتر دیده بشه و پیچ در پیچ نباشه
فایل پروتئوس هم هست.
توی این مورد من برای بالانس هر آی سی 6 تا کلید در نظر گرفتم ولی هر آی سی 8 ورودی رو میپذیره
دیگه فکر نمیکنم ساده تر از این بشه اجرا کرد.
این قسمت رو نهایی کنید میمونه ال ای دی ها که اون راه های زیاد داره و خیلی راحته

مشاهده فایل‌پیوست 205714

سلام. وقتتون بخیر
مداری ک شما پیشنهاد داده بودید رو روی بردبورد درست کردم. دقیقاً چیزی هست ک میخام و نیازی ب ال سی دی و... نداره، کارمو راه میندازه.
فقط باید چنتا موس بهش وصل کنم ببینم روی موس هم درست کار میکنه.
الان باید اون برد رله رو ب خروجی آی سی وصل کنم یا موس رو مستقیم بدم ب خروجی آی سی؟
بعد اینکه سیمی ک باید بره ب کلید کدوم باشه بهتره.دیتای مثبت یا منفی؟ رله هام هم 8 تا پایه داره، الان دم دستم نیست و فردا اتصال پایه ها رو تست میکنم ببینم چنتا ورودی، خروجی داره.
از اینکه اینهمه بهم لطف دارید و راهنمایی میکنید ممنونم، اینقدر وقت گذاشتم تو اینترنت و چیزی پیدا نکردم ک کارمو رابندازه ک نگو.
باز هم از همه دوستان کمال تشکر را دارم.🌹🌹🌹



[boxochi]

سلام. وقتتون بخیر
مداری ک شما پیشنهاد داده بودید رو روی بردبورد درست کردم. دقیقاً چیزی هست ک میخام و نیازی ب ال سی دی و... نداره، کارمو راه میندازه.
فقط باید چنتا موس بهش وصل کنم ببینم روی موس هم درست کار میکنه.
الان باید اون برد رله رو ب خروجی آی سی وصل کنم یا موس رو مستقیم بدم ب خروجی آی سی؟
بعد اینکه سیمی ک باید بره ب کلید کدوم باشه بهتره.دیتای مثبت یا منفی؟ رله هام هم 8 تا پایه داره، الان دم دستم نیست و فردا اتصال پایه ها رو تست میکنم ببینم چنتا ورودی، خروجی داره.
از اینکه اینهمه بهم لطف دارید و راهنمایی میکنید ممنونم، اینقدر وقت گذاشتم تو اینترنت و چیزی پیدا نکردم ک کارمو رابندازه ک نگو.
باز هم از همه دوستان کمال تشکر را دارم.🌹🌹🌹

درود بر شما
میتونید از همون برد استفاده کنید هم آی سی ها آماده هستن هم رله ها و هم ترانزیستور ها
ولی اگه میخواید استفاده کنید باید لاین های ورودی ۴ تا آی سی لچ که به هم وصل شدن رو از هم جدا کنید که بتونید از همه ی تعدادش استفاده کنید و فرمان بدید بش
یعنی پین ۲ آی سی اول به پین ۲ بقیه آی سی هم وصل باشه،در مورد همه پین های ورودی باید این عمل انجام بشه

اگه میخواید مدار رو خودتون ادامه بدید و از برد استفاده نکنید هم میتونید رله استفاده کنید هم از ترانزیستور چون موس جریان کشی زیادی نداره و همون ترانزیستور هم کافیه و صدای تق تق رله ها هم این وسط حذف میشه
ولی موس نمیتونه مستقیم به خروجی آی سی وصل شه چون توانش رو نداره

برای پین های یو اس بی هم راستش رو بخواید تست نکردم ولی فکر میکنم لاین مثبت یا منفی از هر موس رو قطع کنید کافی باشه ،یعنی از موس یک سیمش قابلیت قطع و وصل داشته باشه روی رله ولی این مورد رو اطمینان ندارم که تداخل ایجاد میکنه یا نه
تست کنید اگه تداخل داشت فکری برای اون هم میکنیم



[Ahmad kaka]

درود بر شما
میتونید از همون برد استفاده کنید هم آی سی ها آماده هستن هم رله ها و هم ترانزیستور ها
ولی اگه میخواید استفاده کنید باید لاین های ورودی ۴ تا آی سی لچ که به هم وصل شدن رو از هم جدا کنید که بتونید از همه ی تعدادش استفاده کنید و فرمان بدید بش
یعنی پین ۲ آی سی اول به پین ۲ بقیه آی سی هم وصل باشه،در مورد همه پین های ورودی باید این عمل انجام بشه

اگه میخواید مدار رو خودتون ادامه بدید و از برد استفاده نکنید هم میتونید رله استفاده کنید هم از ترانزیستور چون موس جریان کشی زیادی نداره و همون ترانزیستور هم رکافیه و صدای تق تق رله ها هم این وسط حذف میشه
ولی موس نمیتونه مستقیم به خروجی آی سی وصل شه چون توانش رو نداره

برای پین های یو اس بی هم راستش رو بخواید تست نکردم ولی فکر میکنم لاین مثبت یا منفی از هر موس رو قطع کنید کافی باشه ،یعنی از موس یک سیمش قابلیت قطع و وصل داشته باشه روی رله ولی این مورد رو اطمینان ندارم که تداخل ایجاد میکنه یا نه
تست کنید اگه تداخل داشت فکری برای اون هم میکنیم

ی چیزی رو متوجه نشدم، اینکه لاین ورودی 4تا آیسی از هم جدابشن و پین 2 به پین 2 آی سی ها وصل باشه.
خود برد ترانزیستو داره. ولی نمیدونم چرا کار نمیکنه، خروجی آی سی لچ با یک مقاومت 3.3 کیلو اهمی به بیس ترانزیستور 547b وصل شده و پایه 3 تمام ترانزیستور ها ب منفی و پایه 1 خروجی هست.
طبق فرمایش شما اگه این ترانزیستور های مداری ک دارم کار کنه، دیگه رله نیاز نیست. تو دیتاشیتش تحمل جریانش 100 میلی آمپره.
برای اتصال موسها میتونم خروجی رو ب مداری ک تو پست 12 هست وصل کنم و از اون خروجی موسهامو بگیرم یا کار اضافس؟
ی فایل پروتئوس گذاشتید من نمیتونم باز کنم.. ورژن پروتئوسم 8.1 هستش بخاطر همینه؟
از اینکه اینقد سوال میکنم معذرت میخام.
فردا روی برد خودم بازم تست میکنم ببینم چی میشه.
