بله استاد عزیزم
دقیقا به همین صورت مد نظر میباشد
در یک ثانیه یا دو ثانیه و با پنج ثانیه و یا هر تایمی که تنظیم میکنیم
در همان تایم جریان خروجی قطع بشه
متشکرم
درود

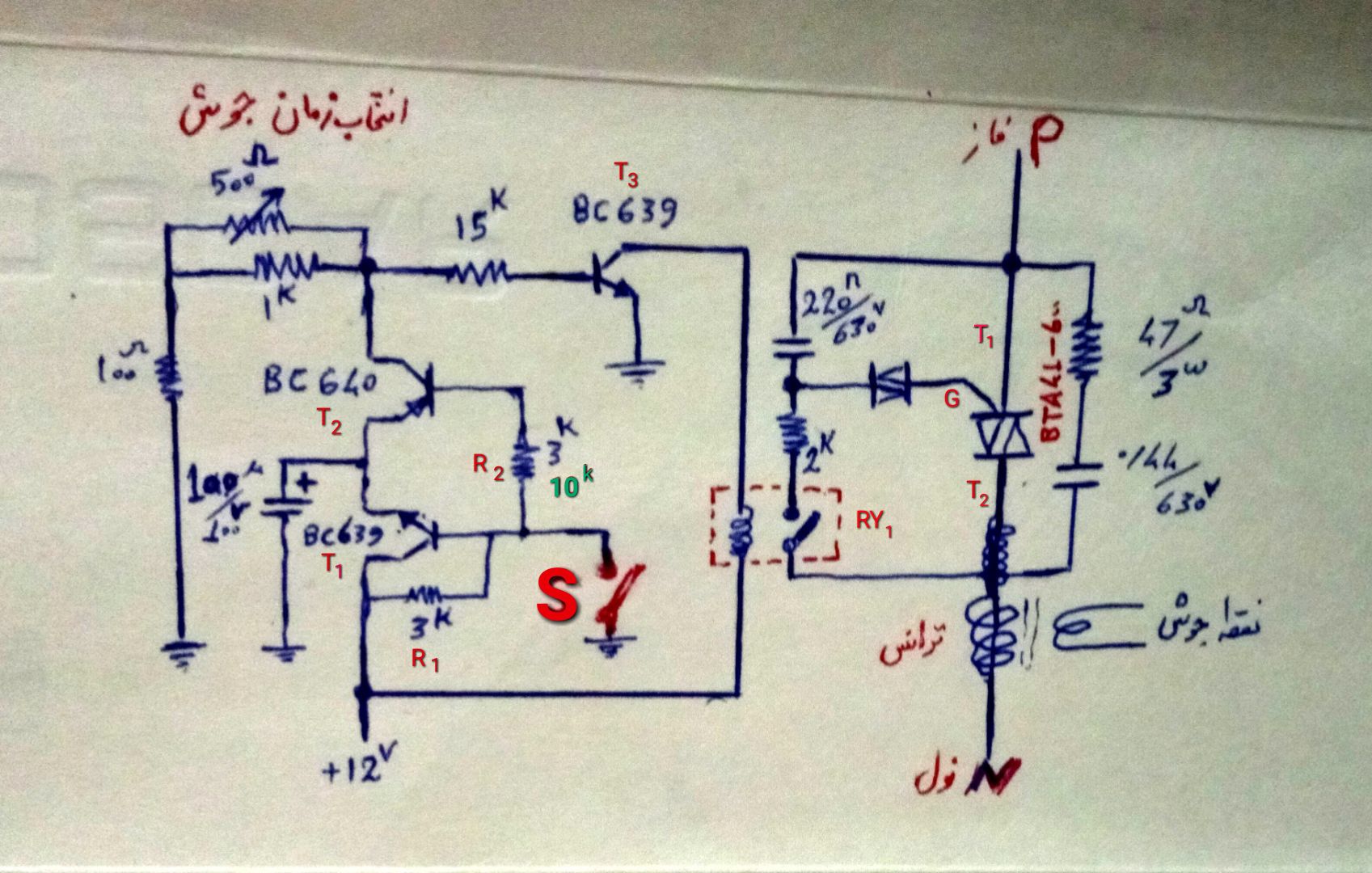

اینو مونتاژ کن
ولوم ۵۰۰ اهمی زمان جوش را تعریف میکنه
و کلید s استارت جوش هست و باید نگهدارید تا عملیات کامل بشه
البته هر چه سریع عمل کنی نمیتونی زودتر از عملیات قطع کنی ولی طرز کارش اینه که باید کلید را نگهداری تا عملیات جوش به اتمام برسه و نگهداشتن بیش از حد لازم اشکالی نداره و پس از اتمام عملیات ، جریان متوقف میشه.
اما اگه بتونی کلید را قبل از اتمام عملیات قطع کنی دراینصورت جریان متوقف و جوش ناقص میشه .
سپاس
ابتدا R2را با 10k تست کن اگه قادر به فعال کردن باشه از جهاتی بهتر از 3k هست و اگر نشد همان 3k که ابتدا تعیین کردم استفاده و تست کن ، اگه زمان کافی نبود مشخصه قطعه دیگری را اصلاح کنم .
RY1 رله کوچک ۱۲ ولتی است تقریبا هر رله ۱۲ ولتی به اندازه بند انگشت هم باشه اشکالی نداره
