درود
با مدار بسیار ساده ای که در تاپیک زیر ارائه کردم ، نقطه جوش کارآمد و اصولی بساز.
https://www.irantk.ir/threads/11112...جوش-طراحی-غزال?p=627271&viewfull=1#post627271
کلیه قطعات نقشه و تحلیل و طرز کار آن در تاپیک فوق تقدیم و توسط متقاضی تست شده.
سپاس

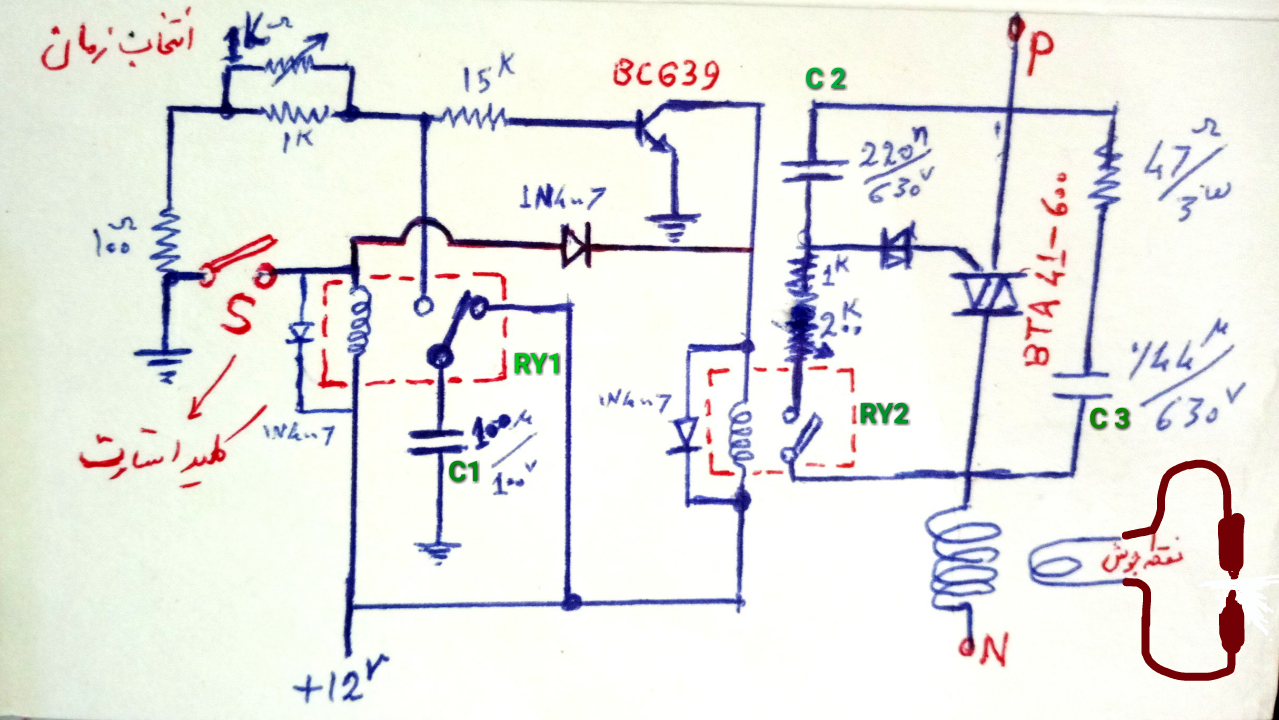

مشاهده فایل‌پیوست 180561
خروجی این سیستم ، ثانویه ترانسی است که سمت راست پایین نقشه است و با عبارت نقطه جوش مشخص کردم و هر کدام از دو سیم ثانویه به یک مفتول مسی نوک تیز متصل است.
بطوریکه نوک هر مفتول مسی که تیز است روی یک قطعه کار نگهمیدارید و کلید استارت را میزنید و کار تمام است.
بعبارتی چنانچه بخواهید دو قطعه A , B را نقطه جوش کنید نوک یکی از دو مفتول مسی را روی A و دیگری را روی B ( در نقطه مورد نظر ) محکم نگهمیدارید و کلید استارت را میزنید.
