پاسخ : تحلیل ساده ترین نقشه دستگاه نقطه جوش باطری
درود

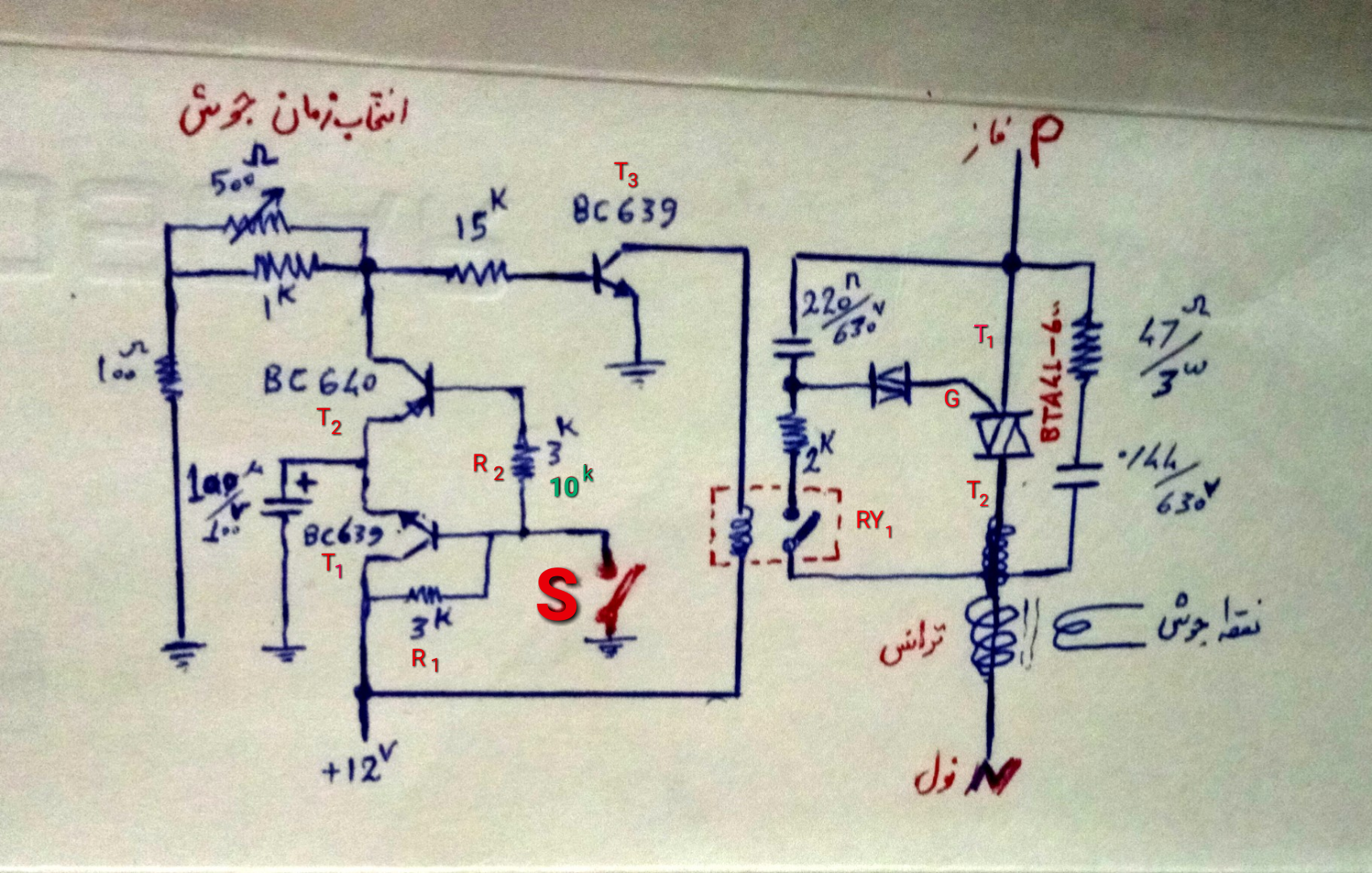

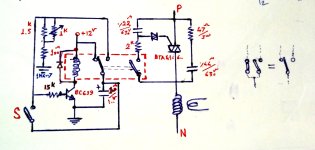

مشاهده فایل‌پیوست 171020
بقیه تحلیل نقشه ساده ترین نقطه جوش
(نقشه فوق)
با توجه به تحلیل پست قبل دیدیم لازمه جریان نقطه جوش و فعال شدن رله و بخش قدرت اینه که t2 و t3 روشن باشه که بموجب بسته بودن کلید و با شرطی که خازن تخلیه نشده باشه حاصل میشه .
اما در حالیکه t2 روشن است و خازن هم دارای انرژی کافی است چنانچه کلید را رها کنیم در اینصورت بشرح زیر بیس هر دو ترانزیستور t1 و t2 از گراند آزاد میشه (که البته فعلا نیاز به بررسی t1 نداریم) .
زیرا با باز شدن کلید s مقاومت R2 از گراند آزاد میشه و ازآنجاکه R2 از طریق R1 به ۱۲ ولت متصله لذا بخشی از ولتاژ ۱۲ ولت از طریق R1 و R2 به ببس t2 هدایت میشه و شرط خاموشی t2 که تیپ مثبته برقرار میشه چرا ؟
زیرا t2 تیپ مثبته و در تیپ مثبت چنانچه ولتاژ بیس بزرگتر از امیتر باشه ترانزیستور خاموش میشه لذا ازآنجاکه ولتاژ خازن که به امیتر t2 متصله هر مقداری باشه با باز شدن کلید s ، بیس t2 بزرگتر از امیتر میشه بنابرین t2 خاموش خواهد شد .
و زمانیکه t2 خاموش بشه بشرح تحلیل ، t3 و رله و بخش قدرت هم خاموش میشه و جریان جوش را متوقف میکنه.
بنابرین چنانچه قبل از پایان عملیات ، کلید را رها کنیم بلافاصله جریان جوش زودتر از موعد متوقف میشه و جوشکاری را مخدوش میکنه .

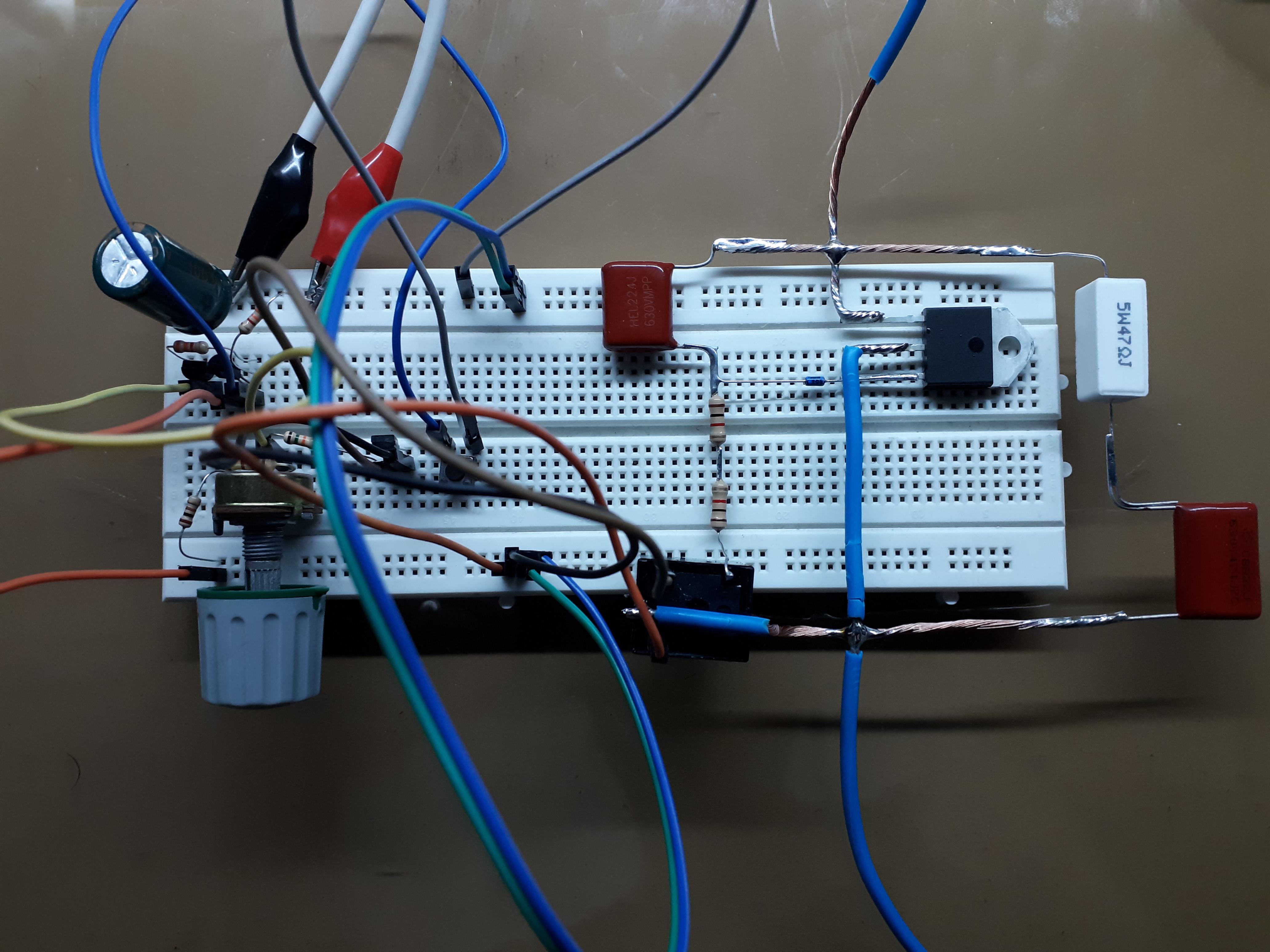

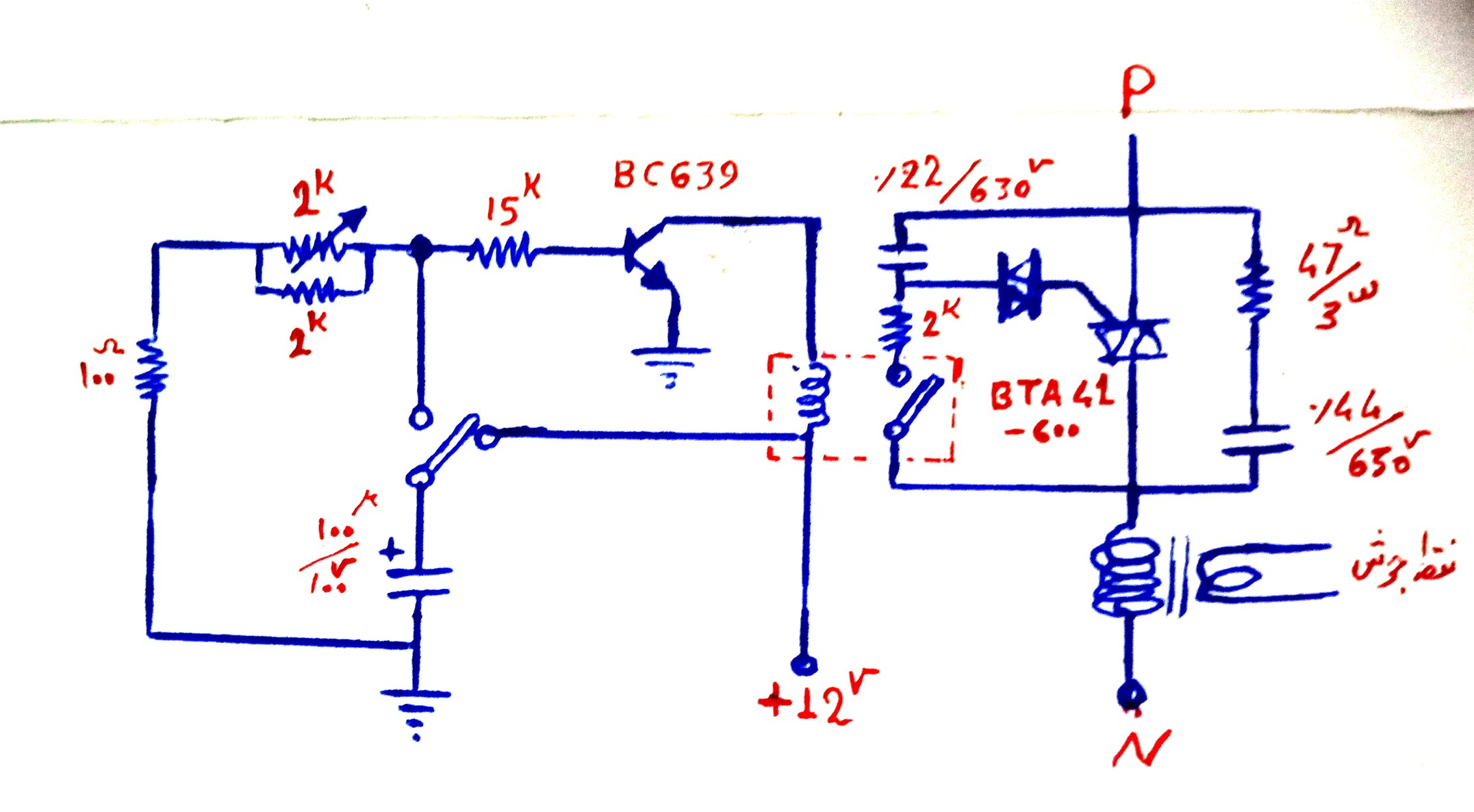

تبدیل مدار نقطه جوش برای مصارف سبک و سنگین
اگر نقشه نقطه جوش برای مصارف سبک مثلا برای سری موازی کردن باطری های کوچک طراحی شده باشه دراینصورت ماکزیمم زمان و جریان جوش هم برای مصارف سنگین مانند صفحات فلز کابینت آشپزخانه کافی نیست و باید با تغییراتی ، مدت زمان و جریان جوش را افزایش دهیم .
با توجه به تحلیل سیستم بدیهی است ، اگه ظرفیت خازن بزرگتر باشه انرژی بیشتری ذخیره میکنه و لذا دیرتر تخلیه میشه و به این ترتیب مدت زمان جوشکاری طولانی تر میشه و برای مصارف سنگین تر قابل استفاده خواهد شد.
و اگه از ولوم و مقاومت موازی با اهم بالاتری استفاده کنیم ، انرژی خازن با کندی بیشتر و آهسته تر تخلیه میشه و لذا باز هم مدت زمان جوشکاری بیشتر میشه.
سوال 1
چرا نمیتوانیم از ولومی با اهم بالا استفاده کنیم که انتخاب مدت زمان بسیار زیاد برای مصارف سنگین و مدت زمان بسیار کم برای مصارف سبک ممکن و مقدور باشه؟
سوال 2
زمانیکه خازن دارای انرژی و هر ولتاژ کافی باشه (چه ۴ ولت و چه ۶ ولت و چه ۱۰ ولت و ..)
بمحض باز شدن کلید s چرا ولتاژ بیس t2 بزرگتر از امیتر میشه ؟
سوال 3
با چه کلکی میتوانیم مدار فرمان نقطه جوش را برای هر مصرف سبک و سنگینی بگونه ای مجهز کنیم که برای دستیابی به مدت زمان کافیِ جوش نیاز به تعویض قطعه نداشته باشه؟
سوال ۴
ضمنا نقیصه ای را در نقشه ها منظور کردم تا از سوی علاقمندان اعتراض و اصلاح بشه که متاسفانه مورد توجه قرار نگرفت
بطوریکه نقشه با همین وضعیت هم قابل استفاده است و از نظر عملکرد دستگاه ، با اشکالی مواجه نیست ولی ایراد تابلویی داره که بارها در این خصوص بحث و گفتگوی مبسوطی شده و انتظار داشتم لااقل مورد توجه و تاکید کاربران قدیمی قرار بگیره که البته شاید تابحال این تاپیک را مطالعه نفرمودند و شاید با عنایت و اطمینان بزرگوارانه ، تردیدی بر صحت نقشه نکردند تا از حیث نقص و ایراد بررسی فرمایند.
.
لذا نقص علمی سیستم که تاثیری در کارآیی دستگاه نداره ، اعلام فرمایید
مشاهده فایل‌پیوست 171020
