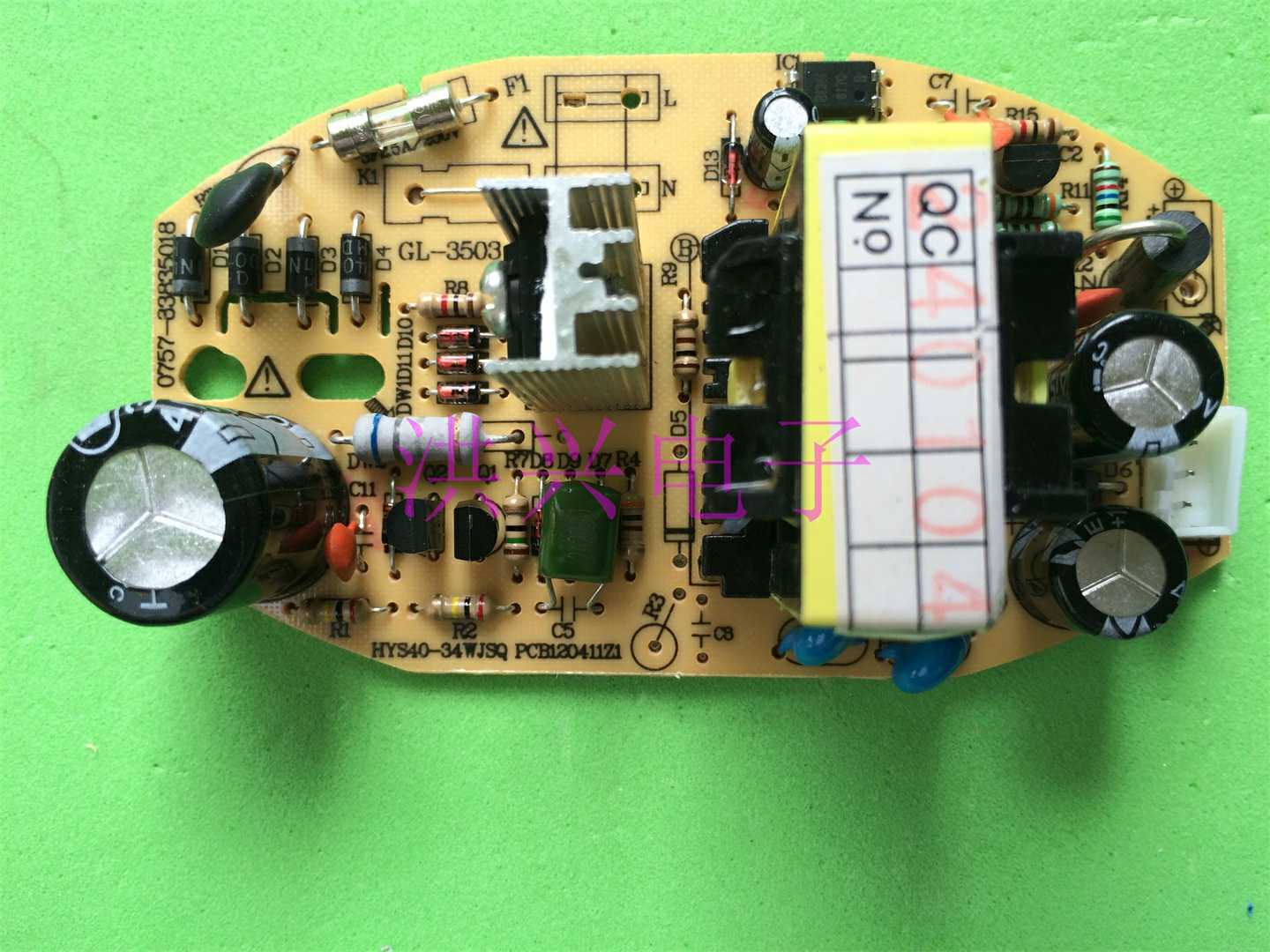

سلام ساتاد در تغذیه زیر که سوختگی زیادی داشت //البته این عکس مشابه اونه// بعد از کلی اندازه گیری و تعویض دیود های یکسو کننده ،خازن صافی, فت 4n60,دو عدد زنر 18ولتی تغذیه را به لامپ تست وصل کردم ولی تثری از ولتاژ نبود این برد چون برد تغدیه بخور سرد هست ولناژ 12و34برای فن و مدار پیزو فراهم میکنه سرانجام چون دیدم نمونه گیری از خط 12ولت تست با تعویض دیود شاتکی ان مدا. روشن شد
اما چند مشکل هست چون مقاومت متصل به فت 68/. صدم هست و نداشتم از مقاومت نیم اهم با همون وات استفاده کردم ولتاژ های خروجی 16و26ولته از مقاومت یک اهم استفاده کردم ولناژ کم‌تر شد و فت هم داغ و بعد چند ثانیه چراغ تست کم نور شروع به روشن شدن میکنه باز همون مقاومت نیم اهم را گذاشتم اما چیزی که عجیبه دو ولناژ 16,26 زمانی که برق تغذیه رو قطع میکنم 16تا20ولت میره بالا تویه دپ سه ثانیه و بعد شروع به کم شدن میکنه و ولتاژ26هم تا36 میره و یه ان انگار درست میشه خواستم ببینم نظر شما چیه
مشاهده فایل‌پیوست 176259
