آموزشی: دیگه ساده تر از این نمیشه ( تحلیل سوئیچینگ )

[غزال]

زیر بار افت ولتاژ دارم
استاد مقاومت 2واتی که از پایه منفی خازن 400ولتی به سورس فت تغذیه عکس بالا وصل میشه ایا چهد صدم اهمش کم یا زیاد باشه تغییر محسوسی در جریان و ولتاژ خروجی تغذیه داره و خیلی تاثیر داره ؟ مقاومت خود این تغذیه ۶۸/. است که من ۵/ اهم هم وات استفاده کردم .

درود
ارزیابی آثار تغییر هر قطعه نیاز به تحلیل و لذا نیاز به نقشه داره.
ولی احتمالا تغییر مورد اشاره اثر نامطلوبی نداره.

سپاس



[behi0021]

درود
ارزیابی آثار تغییر هر قطعه نیاز به تحلیل و لذا نیاز به نقشه داره.
ولی احتمالا تغییر مورد اشاره اثر نامطلوبی نداره.

سپاس

سلام جواب این پستو میزارم شاید بدرد همکاران عزیز خورد
البته برای خودم صرفا تعمیر این پاور لج بازی برای رسید به جواب بود چون پاوری که 80درصد قطعاتش سوخته بود شاید کار معقول وبصرفه ای نباشه
درنهایت مشکل افت ولتاژ این پاور زیر بار با تعویض دیود D13 به شمار1n4148 هر چند از نظر تست دیودی سالم یود اما چون تنها قطعه بود که با اپتوکوپلر ارتباط نزدیکتری داشت اقدام به تعویض ان کردم و خوشبختانه ولتاژمداز36به38ولت تغییر کرد و با نصب در مدار افت ولتاژ ایجاد نشد .نتیجه تنها تست با مولتی متر و اطمینان از سالم بودن قطعه در پاوری با این حجم از سوختگی کفایت نمیکنه.ممنون



[محدیا]

[QUOTE=farhadi-1;383363 سلام ولتاژ تمام ایفونها 14 تا 25 ولت است علت کاهش ولتاژ در خروجی از پتانسیمتر است که قطع است یا خازنهای خروجی مشکل دارد از لحیم سرد بودن مدار هم میشود یک تقویت لحیم کنید درست میشود



[مصطفی.م]

سلام

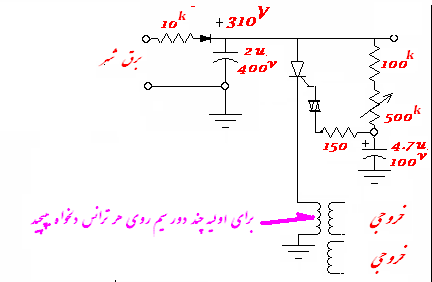

این مدار سوئیچینگ نسوز بسیار ساده
که روش کلیدزنی آن متفاوت است را برای دوستان بسیار مبتدی و یا حرفه ای تقدیم میکنم که بعنوان یادگاری از من داشته باشید ( حتما بسازید کاربرد زیادی داره و مدار جالبیه برای تهیه هایولتاژ و کاهش برق شهر و شارژر و غیره)

که اولا نیاز به تطبیق امپدانس و ترانس خاصی نداره و بدلایل علمی با هر ترانسی بدون اشکال کار میکنه و خودش منطبق با ترانس شما میشه

و ثانیا مباحث کلاسیک و علمی سوئیچینگ را قابل مشاهده میکنه

و ثالثا همگی به چنین مداری نیاز داریم
من برای اجاق گاز منزلم که مدار ابتدایی فندک آن عمر کوتاهی داره این مدار ساده را طراحی کردم و راحت شدم

برای کاهش برق شهر یا ساخت شارژر میتونید بسادگی با یک هسته ترانس کوچک و چند دور سیم ولتاژ دلخواه را تهیه کنید دراینصورت باید تعداد دور اولیه بیشتر باشه ( نیاز به هسته مخصوص سوئیچینگ (فریت) هم نداره )

من برای فندک اجاق از ترانس خودش با همان سیم پیچ اولیه خودش و سه سیم پیچ خروجی آن استفاده کردم


مشاهده فایل‌پیوست 95802
بجهت سادگی مونتاژ برای دوستان ، مدار فوق را با حداقل قطعات ارائه کردم ولی اگه دیودی با دیاک سری کنید بهتره

اگه برای تهیه هایولتاژ از ترانسی استفاده کنید که برای هایولتاژ ساخته نشده ممکنه جرقه های خروجی در سیم های ترانس مشاهده بشه که قابل مهار و استفاده نیست ولی ضرر دیگری نداره و چیزی نمیسوزه و فقط برای مشاهده عملکرد و دیدن جرقه ها مفیده

برای مهار و استفاده از جرقه و هایولتاژ خروجی میتونید از هر ترانس هایولتاژی استفاده کنید.

شماره تریستور مهم نیست و فقط بالاتر از 5 آمپر و بالاتر از 500 ولت باشه

اگر از سیم پیچ نامناسب هر ترانسی هم برای اولیه استفاده کنید چیزی نمیسوزه ولی باید از سیم پیچی برای اولیه استفاده کنید که تعداد دور کمتری داره

خازن گیت از 1 میکرو تا 4/7 میکرو مناسبه

اگه پتانسیومتر 500 کیلو نداری از مقاومت 100 یا 200 کیلو استفاده کنید.

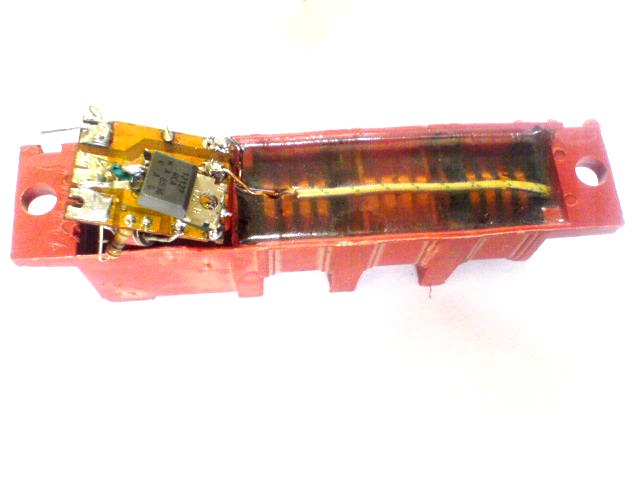

اینم جمال فندک اجاق گاز با استفاده از این مدار
مشاهده فایل‌پیوست 95807

سپاس

با سلام و درود و ضمن تشکر از جنابعالی بابت مداری که زحمت کشیدین ، من هم یک مشکلی با اجاق گاز ۵ شعله دارم که تا کنون ۲ بار جرقه زن آن خراب شده و قصد خرید سومی را دارم ، متاسفانه جرقه زن در اپوکسی فیکس شده و دسترسی به مدار و سیم پیچ را برای جیگزینی مدار پیشنهادی جنابعالی غیرممکن کرده ، آیا راهکاری برای حل معضل دارید ؟



[غزال]

با سلام و درود و ضمن تشکر از جنابعالی بابت مداری که زحمت کشیدین ، من هم یک مشکلی با اجاق گاز ۵ شعله دارم که تا کنون ۲ بار جرقه زن آن خراب شده و قصد خرید سومی را دارم ، متاسفانه جرقه زن در اپوکسی فیکس شده و دسترسی به مدار و سیم پیچ را برای جیگزینی مدار پیشنهادی جنابعالی غیرممکن کرده ، آیا راهکاری برای حل معضل دارید ؟

درود

کافیه دو سر سیم ضخیم ترانس را پیدا کنی که به برد متصل شده و باید چسب روی برد را مخدوش کنی تا براحتی در دسترس قرار بگیره و فقط از این دو سیم برای اولیه ترانس و از خروجی ها مانند سابق استفاده کن .
فقط مداری که پیشنهاد کردم به دو سر اولیه متصل کن.
جرقه زن اجاق گاز من همچنان کار میکنه و هرگز خراب نمیشه.

سپاس



[مصطفی.م]

درود

کافیه دو سر سیم ضخیم ترانس را پیدا کنی که به برد متصل شده و باید چسب روی برد را مخدوش کنی تا براحتی در دسترس قرار بگیره و فقط از این دو سیم برای اولیه ترانس و از خروجی ها مانند سابق استفاده کن .
فقط مداری که پیشنهاد کردم به دو سر اولیه متصل کن.
جرقه زن اجاق گاز من همچنان کار میکنه و هرگز خراب نمیشه.

سپاس

سلام، ممنون از پاسخگویی سریع ، مسئولانه و اثربخش جنابعالی ، مهندس عزیز آیا ضرورت داره از همون PCB استفاده کنم ؟ نمیشه از یک قطعه فیبر مدارچاپی دیگه استفاده کنم ؟ اگر مشخصات و شماره نیمه هادی هایی را که استفاده کردین که تاکنون خوب جواب داده ، برای آماتورها و مبتدیانی مثل بنده اعلام بفرمایید خیلی راهگشاست .در هر حال از وقتی که برای پاسخگویی گذاشتین سپاسگذارم. مصطفی



[غزال]

سلام، ممنون از پاسخگویی سریع ، مسئولانه و اثربخش جنابعالی ، مهندس عزیز آیا ضرورت داره از همون PCB استفاده کنم ؟ نمیشه از یک قطعه فیبر مدارچاپی دیگه استفاده کنم ؟ اگر مشخصات و شماره نیمه هادی هایی را که استفاده کردین که تاکنون خوب جواب داده ، برای آماتورها و مبتدیانی مثل بنده اعلام بفرمایید خیلی راهگشاست .در هر حال از وقتی که برای پاسخگویی گذاشتین سپاسگذارم. مصطفی

درود

ممنونم
قطعات زیادی نداره و بدون pcb و یا روی برد سوراخدار هم قابل مونتاژه.

مشخصات هر قطعه در نقشه هست.
هر کدوم مد نظر شماست بفرمایید مشخص کنم

دیود 1N4007 هست
هر تریستور بالاتر از ۵ آمپر ۵۰۰ ولت مناسبه
دیاک نیاز به شماره نداره و هر دیاکی تهیه کنی کار میکنه.
مشخصات بقیه قطعات هم در نقشه ذکر شده.

سپاس



[مصطفی.م]

درود

ممنونم
قطعات زیادی نداره و بدون pcb و یا روی برد سوراخدار هم قابل مونتاژه.

مشخصات هر قطعه در نقشه هست.
هر کدوم مد نظر شماست بفرمایید مشخص کنم

دیود 1N4007 هست
هر تریستور بالاتر از ۴ آمپر ۴۰۰ ولت مناسبه
دیاک نیاز به شماره نداره و هر دیاکی تهیه کنی کار میکنه.
مشخصات بقیه قطعات هم در نقشه ذکر شده.

سپاس

سلام ، ممنون از وقت و حوصله ای که بابت سوالات صرف کردین ، امیدوارم شمارا خسته نکرده باشم ، واحد مقاومت متصل به تریستور با مقدار ۱۵۰ که در نقشه درج فرمودین، (اهم ، کیلو اهم ویا مگا اهم) ، کدام است ؟



[غزال]

سلام ، ممنون از وقت و حوصله ای که بابت سوالات صرف کردین ، امیدوارم شمارا خسته نکرده باشم ، واحد مقاومت متصل به تریستور با مقدار ۱۵۰ که در نقشه درج فرمودین، (اهم ، کیلو اهم ویا مگا اهم) ، کدام است ؟

درود

همیشه وقتی واحدهای بزرگتر یا کوچکتر از واحد اصلی برای هر قطعه ای در هر نقشه ای مشخص نمیشه یعنی واحد اصلی مورد نظر است
از طرفی واحد اهم و لذا علامت Ω بکلی در نقشه حذف شده یعنی بقیه مقاومت ها با واحد کیلو مشخص شده نه کیلو اهم و فاقد علامت اهم است (یعنی kΩ بصورت k )
بنابرین مقاومت ۱۵۰ یعنی ۱۵۰ اهم.

سپاس


مشاهده فایل‌پیوست 95802



[مصطفی.م]

با سلام و تحیت مثل همیشه ، یک کلاس آموزشی برای مبتدیانی مانند اینجانب بود ، متشکرم
