سلام استاد عزیز.شب بخیر.سوال دیگری که داشتم در مورد پاورهایی با دو اپتوکوپلر که اپتوکوپلر دوم برای چه کاری هست؟سپاس
درود
جهت دستیابی به دقت بالاتر و کنترل کاملتر از تعداد کوپلر بیشتری استفاده میشه .
سپاس
سلام استاد عزیز.شب بخیر.سوال دیگری که داشتم در مورد پاورهایی با دو اپتوکوپلر که اپتوکوپلر دوم برای چه کاری هست؟سپاس
در یک پست در همین موضوع فرموده بودین مابین ۴۳۱ و کوپلر دیود زنر ۶/۳ ولتی (اگه اشتباه نکنم) اگه سری بشه با اپتوکوپلر وفرمودین جهت کاهش ولتاژ۶/۳ ولتی.سوال من اینجا هست زنر در مدارات موازی و به صورت معکوس با ولتاژ بسته میشه درست عرض میکنم؟حالا اگه دیود بصورت سری بسته بشه حدود۰/۷ ولت افت میکنه شما فرمودین به اندازه ولتاژ زنر افت میکنه .لطفا اینو توضیح میفرمایید.سپاس
درود بر مهندس عزیز.
اول اینکه ببخشید اگه شماره پست رو کپی نکردم تا اینکه برداشت اشتباه من مشخص بشه.الان نزدیک ۵ ساعت دارم تمام ۴۲۲ پست رو چک میکنم تا سوالی که برای من پیش آمده بود پیدا کنم ولی ....
حالا که این پست رو زدم و وقت شما رو گرفتم سوالی داشتم:مدار اسنابر همون تغذیه راه انداز نوسانساز منبع تغذیه هست؟سپاس.

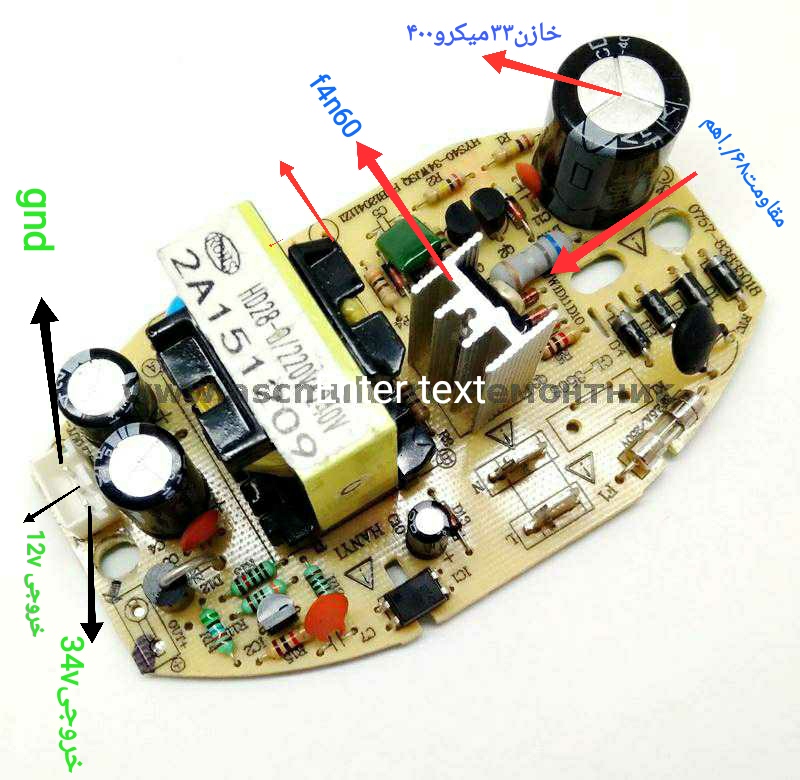

سلام ساتاد در تغذیه زیر که سوختگی زیادی داشت //البته این عکس مشابه اونه// بعد از کلی اندازه گیری و تعویض دیود های یکسو کننده ،خازن صافی, فت 4n60,دو عدد زنر 18ولتی تغذیه را به لامپ تست وصل کردم ولی تثری از ولتاژ نبود این برد چون برد تغدیه بخور سرد هست ولناژ 12و34برای فن و مدار پیزو فراهم میکنه سرانجام چون دیدم نمونه گیری از خط 12ولت تست با تعویض دیود شاتکی ان مدا. روشن شد
اما چند مشکل هست چون مقاومت متصل به فت 68/. صدم هست و نداشتم از مقاومت نیم اهم با همون وات استفاده کردم ولتاژ های خروجی 16و26ولته از مقاومت یک اهم استفاده کردم ولناژ کمتر شد و فت هم داغ و بعد چند ثانیه چراغ تست کم نور شروع به روشن شدن میکنه باز همون مقاومت نیم اهم را گذاشتم اما چیزی که عجیبه دو ولناژ 16,26 زمانی که برق تغذیه رو قطع میکنم 16تا20ولت میره بالا تویه دپ سه ثانیه و بعد شروع به کم شدن میکنه و ولتاژ26هم تا36 میره و یه ان انگار درست میشه خواستم ببینم نظر شما چیه

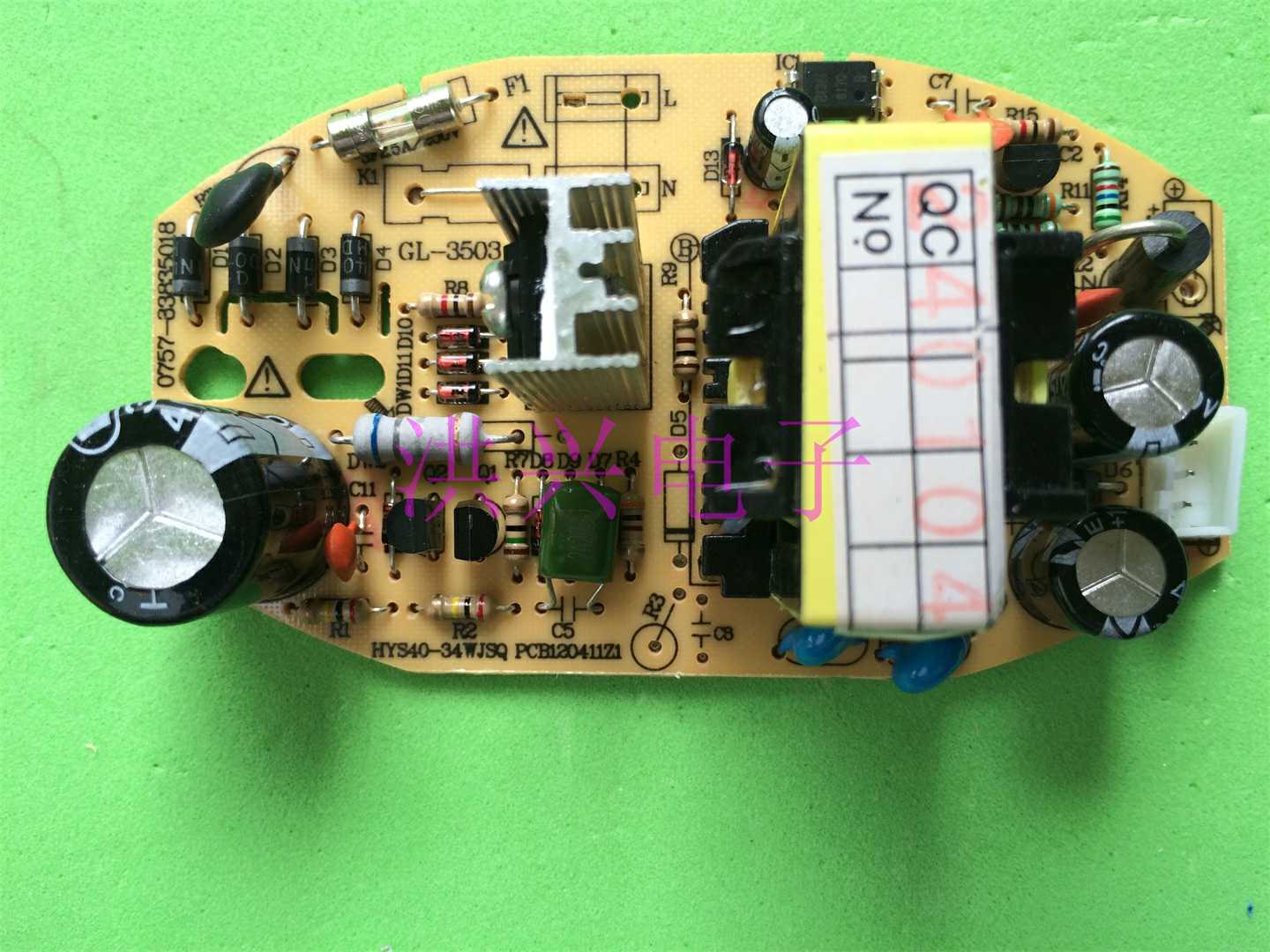

مشاهده فایلپیوست 176259
مشکل پایین بودن ولتاژهای خروجی بود که خوشبختانه حل شد یکی از مقاومت های ترانزیستور های منفی و مثبت مدار افزایش اهم داده بود .سپاسدرود
بدون نقشه ، از جملات ناقص و گنگ با خطاهای نگارشی و املائی هم تکمیلش کردی و منتظر ارزیابی صحیح هستی ؟
علاوه بر نقشه باید صورت مسئله هم مشخص باشه ولی من حتی مشکل و مسئله را هم بدرستی درک نکردم.
.
سپاس
