با سلام خدمت استاد غزال عزیز و همه همراهان
استاد عزیز ابتدا بخاطر دیر شدن گزارش بعلت رفتار متفاوت مدار در تست عذر میخوام.

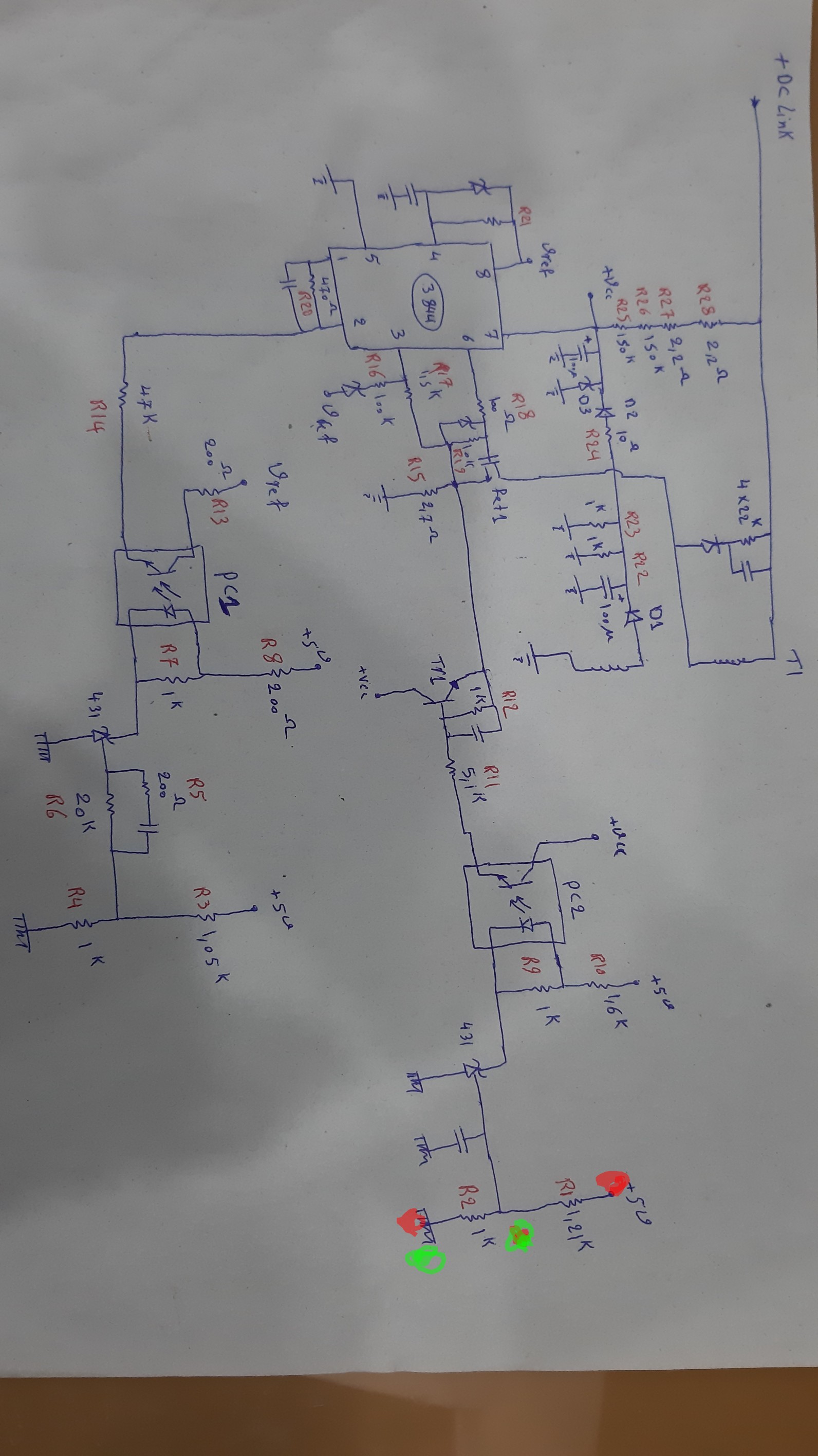

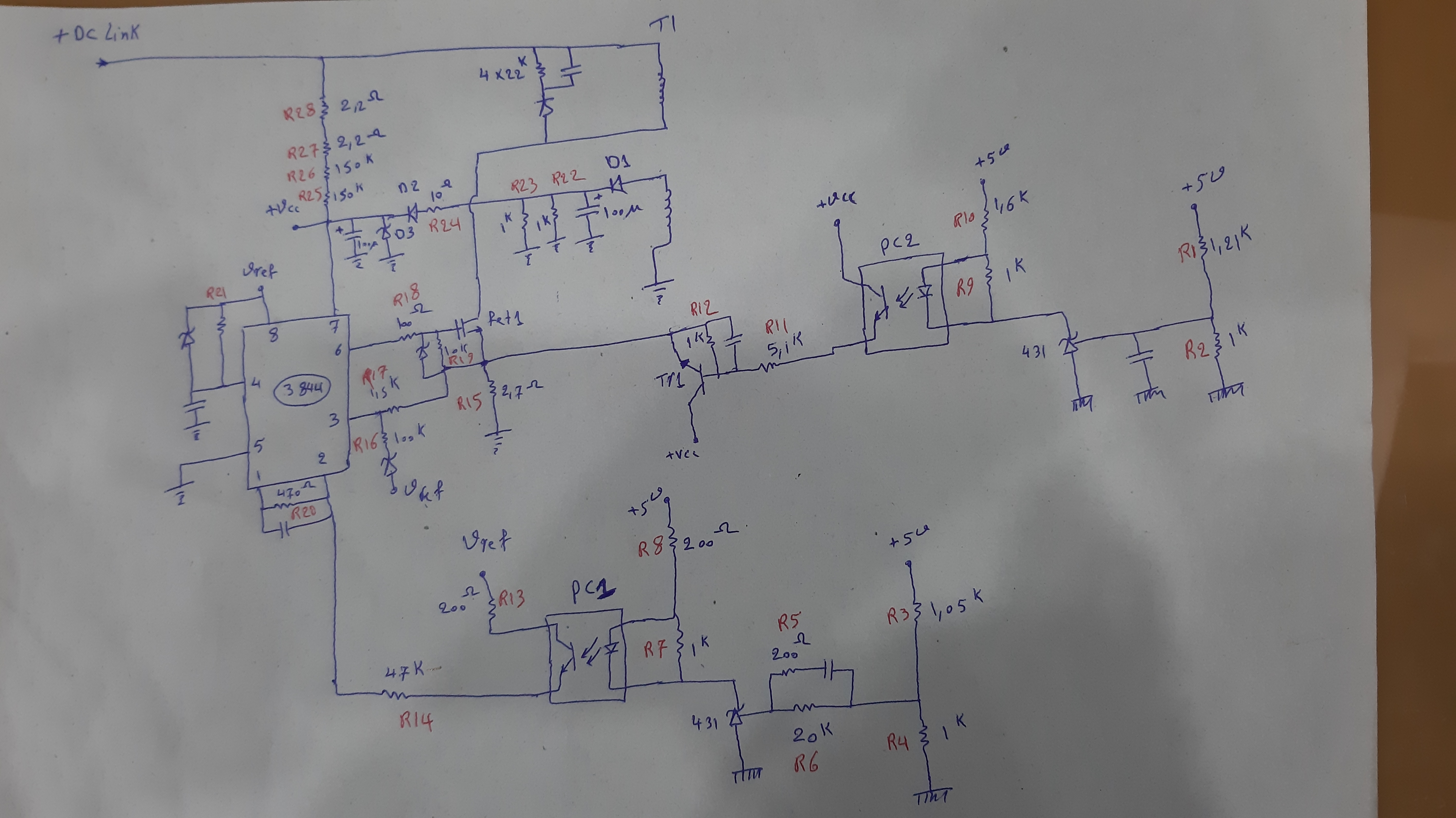

در زمانی که دو سر R2 را اتصال داده بودم و با نصب ولوم ۵۰ کیلو دو سرR3 در حال تنظیم ولتاژ خروجی بودم که بعلت افزایش ولتاژ دیود زنر D3 و ۴۳۱ پائینی سوختند. با تعویض هر دو قطعه دیگه با اتصال دو سر R2 هم ولتاژ خروجی ثابت نمیشد که پس از کلی بررسی دیدم لحظه ای که پراب اهم متر به پایه کاتد 431 پایینی میخوره همه ولتاژها درست میشه که یک خازن ۱۰۰ نانو بین کاتد و رفرنس 431 پائینی وجود داره ( که من در نقشه نکشیدم) که با در آوردن این خازن همه ولتاژ ها درست میشه حتی وقتی دو سر R2هم اتصال نباشه و با جایگزینی یک خازن ۱۰۰ نانو دیگه دیدم باز هم ولتاژ خروجی دل میزنه.
در حال حاضر اتصال دو سر R2 نیست و ولوم هم جدا شده و تنها با در آوردن خازن ۱۰۰ نانو همه ولتاژ ها درسته!!!!
وعلت این موضوع را نمیدونم.
این آزمایش را چندین بار انجام دادم و به نتیحه مطمئنم.
لازم بذکره وقتی ولتاژهای خروجی درسته اتصال دو سر R2 هبچ تاثیری در ولتاژ های خروجی نداره و با نصب ولوم دو سرR3 با کم کردن ولوم ولتاژ های خروجی صفر میشه .
با سپاس فراوان
استاد عزیز ابتدا بخاطر دیر شدن گزارش بعلت رفتار متفاوت مدار در تست عذر میخوام.
در زمانی که دو سر R2 را اتصال داده بودم و با نصب ولوم ۵۰ کیلو دو سرR3 در حال تنظیم ولتاژ خروجی بودم که بعلت افزایش ولتاژ دیود زنر D3 و ۴۳۱ پائینی سوختند. با تعویض هر دو قطعه دیگه با اتصال دو سر R2 هم ولتاژ خروجی ثابت نمیشد که پس از کلی بررسی دیدم لحظه ای که پراب اهم متر به پایه کاتد 431 پایینی میخوره همه ولتاژها درست میشه که یک خازن ۱۰۰ نانو بین کاتد و رفرنس 431 پائینی وجود داره ( که من در نقشه نکشیدم) که با در آوردن این خازن همه ولتاژ ها درست میشه حتی وقتی دو سر R2هم اتصال نباشه و با جایگزینی یک خازن ۱۰۰ نانو دیگه دیدم باز هم ولتاژ خروجی دل میزنه.
در حال حاضر اتصال دو سر R2 نیست و ولوم هم جدا شده و تنها با در آوردن خازن ۱۰۰ نانو همه ولتاژ ها درسته!!!!
وعلت این موضوع را نمیدونم.
این آزمایش را چندین بار انجام دادم و به نتیحه مطمئنم.
لازم بذکره وقتی ولتاژهای خروجی درسته اتصال دو سر R2 هبچ تاثیری در ولتاژ های خروجی نداره و با نصب ولوم دو سرR3 با کم کردن ولوم ولتاژ های خروجی صفر میشه .
با سپاس فراوان
