باسلام خدمت استاد غزال عزیز و همه همراهان
همانطوری که در پست قبلی عرض کردم از ساعت ۳ الی ۹ میتونم آزمایشهارو انجام بدم.

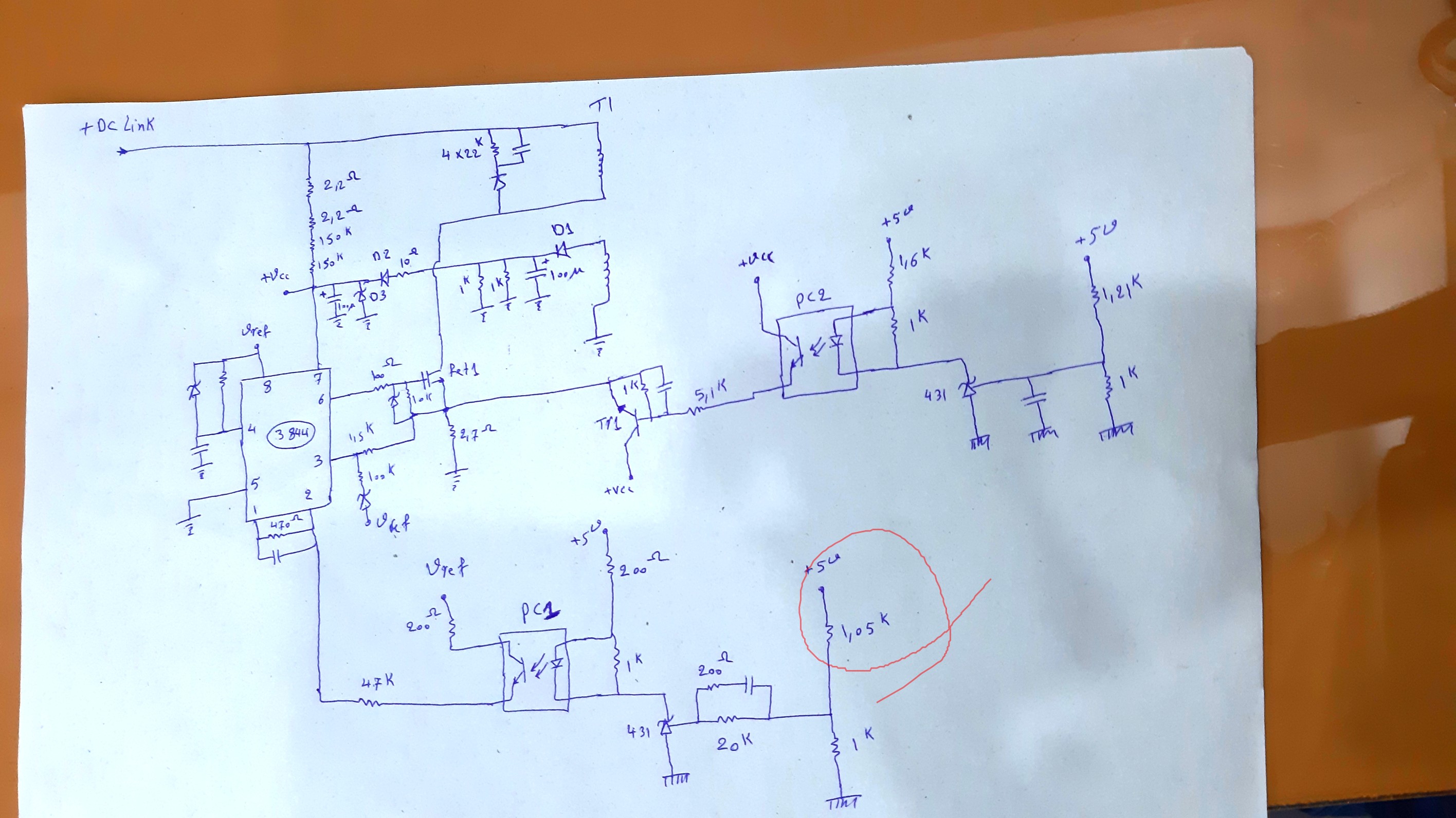

با اتصال مقاومت ۱ کیلو دقیقا به همان صورت اتصال دیود اپتوکوپلر میشه.
استاد لازم بذکره علارقم ثابت شدن ولتاژ خروجی ولی با افزایش ولتاژ ورودی بیشتر از ۱۰۰ ولت ac ولتاژ خروجی افزایش پیدا میکنه و من بخاطر آسیب نزدن ولتاژ را بالا نمیبرم.
با سپاس فراوان
درود
ایا زمانیکه گفتی کوپلر را ازاد کردی با همین لامپ سری و ولتاژ ۱۱۰ تست کردی یا فقط زمانیکه تست های منو انجام دادی اضافه کردی ؟
اگر قبلا هم بوده دراینصورت
یکسو کننده مشکل داره و احتمالا خازن صافی مربوط به ۵ ولت خرابه و یا دیود موازی یا متصل با سیم پیچ اولیه ترانس خرابه
برای اینکه در جریان تست ها ، ولتاژها بیش از حد بالا نره

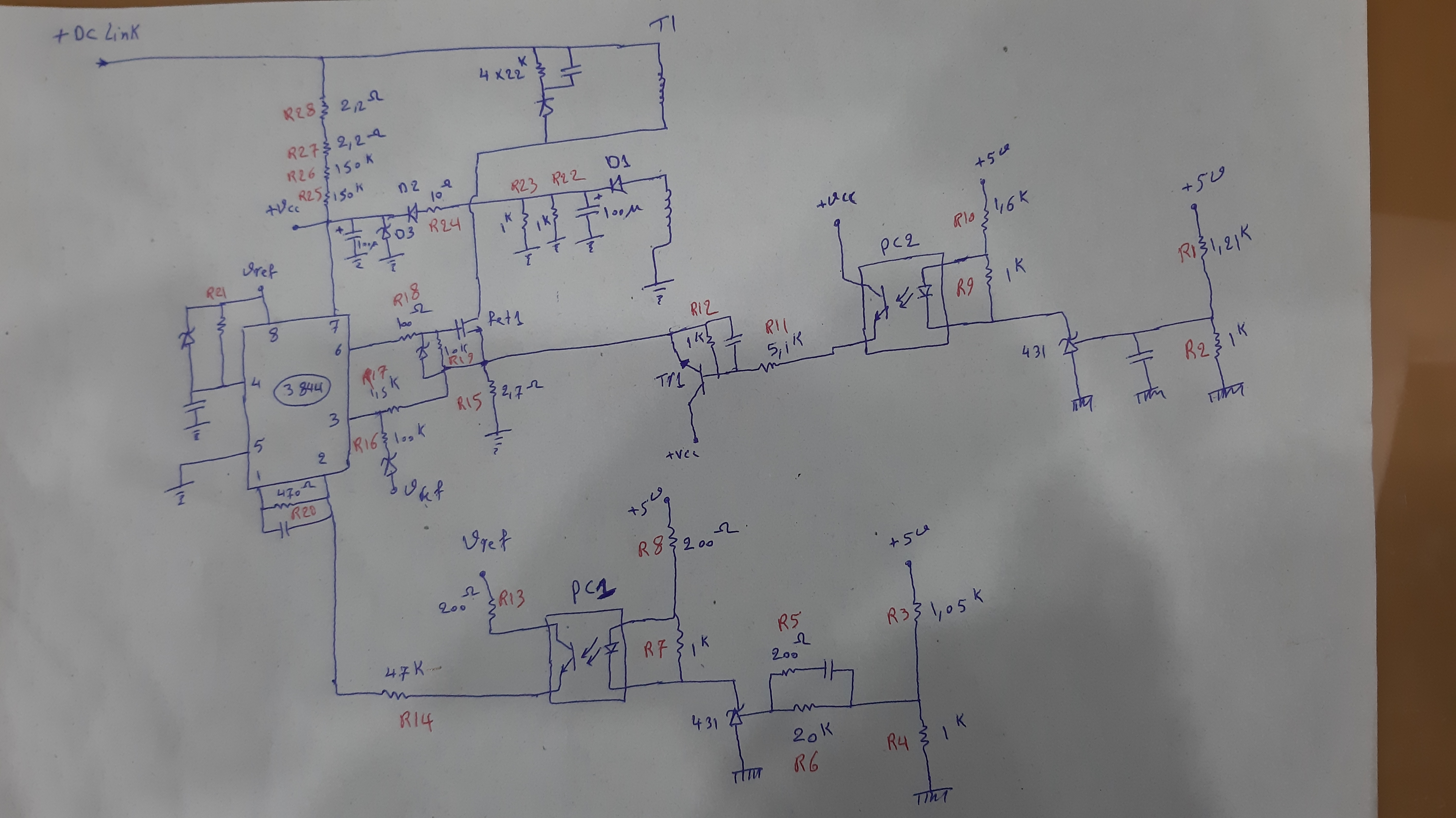

با ۱،۲ کیلو که به رفرنس ۴۳۱ و به همون ۱ کیلو متصله یک پتانسیومتر ۵۰ کیلو بوسیله گیره با ۱،۲ کیلو موازی کن و از صفر اهم کم کم بسمت ۵۰ کیلو زیاد کن تا ولتاژ های خروجی بیش از نرمال نشه.
در صفر اهم ، ولتاژ خروجی صفر ولته و هر چه مقاومت پتانسیومتر را افزایش بدی ولتاژ خروجی هم زیاد میشه )
اینجوری دیگه نیاز به ۱۱۰ ولت نیست.
آزمایشات باید بصورت لحظه ای باشه و هرچند قرار بود خروجی های تغذیه رو قطع کنی اما با کلک فوق دیگه ولتاژها زیانبار نمیشه.
و هر وقت عیب رفع بشه ولتاژ خروجی افت میکنه و باید پتانسیومتر را کنار بگذاری که نرمال بشه .
محل عیب پیدا شده و با روش فوق براحتی میتونی پیداش کنی ولی اگه نتونستی برمیگردم .
سپاس
