مشکل: خاموشی هیتر هویه هوای گرم yaxun

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,073
پاسخ : Re: خاموشی هیتر هویه هوای گرم yaxun

چشم وسیله ها رو آوردم خونه تا صبح روش کار میکنم نتیجه بگیرم

رنگهای مقاومتی که بین پایه 11 و سنسور هست چیه
و با اهم متر داخل مدار تست کن بگو چند اهم نشون میده

درجه حرارت را در کمترین گرما بگذار و سنسور را کمی با فندک گرم کن ببین هیتر خاموش میشه

پاسخ قبلی شما نشون میداد سنسور سالمه ولی پاسخ اخیر شما نشون میده خرابه و لذا جایی اشتباه گزارش کردی که معلوم میشه

دو سر سنسور را به اهم متر متصل کن و با فندک گرمش کن و بگو زمانیکه سرده چند اهمه و گرم میشه چند اهم میشه؟
در قطعات پایه 12 و 13 باید اشتباهی کرده باشی و احتمالا مقاومتی بین 13 و 14 هم هست

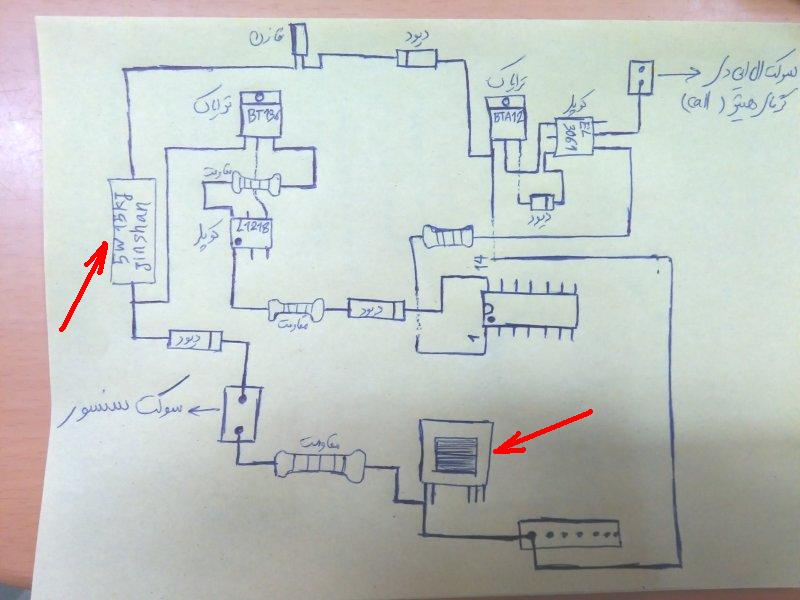

ضمنا در شکل زیر این دو قطعه چیه ؟
سپاس

آخرین ویرایش:

نوید توکلی

کاربر
2013-07-17
134
204
لاهیجان

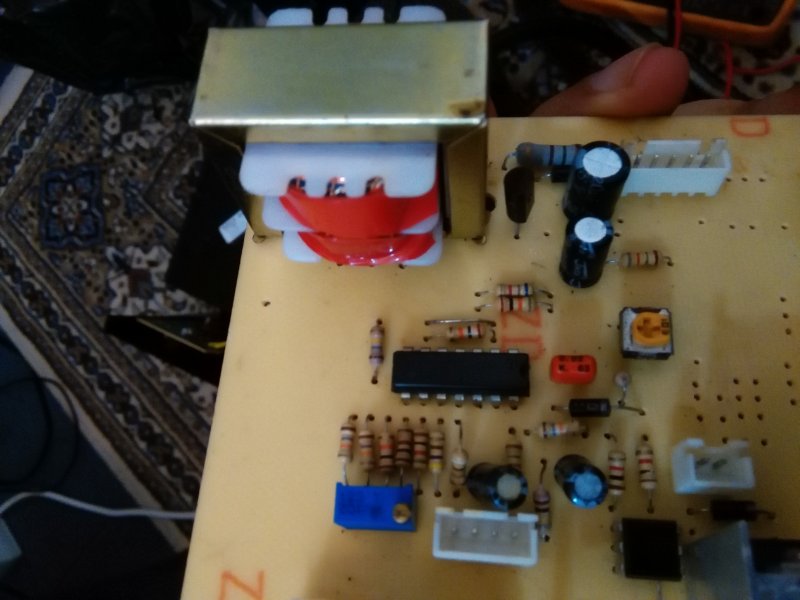

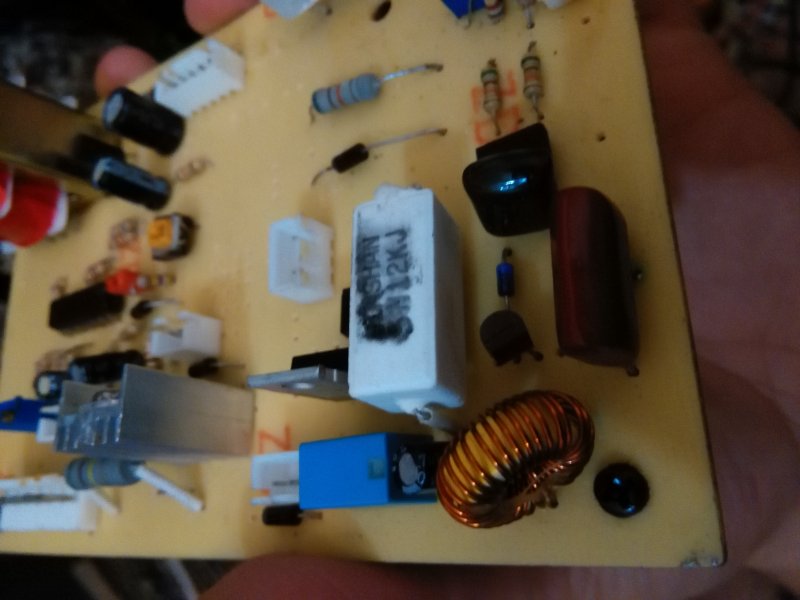

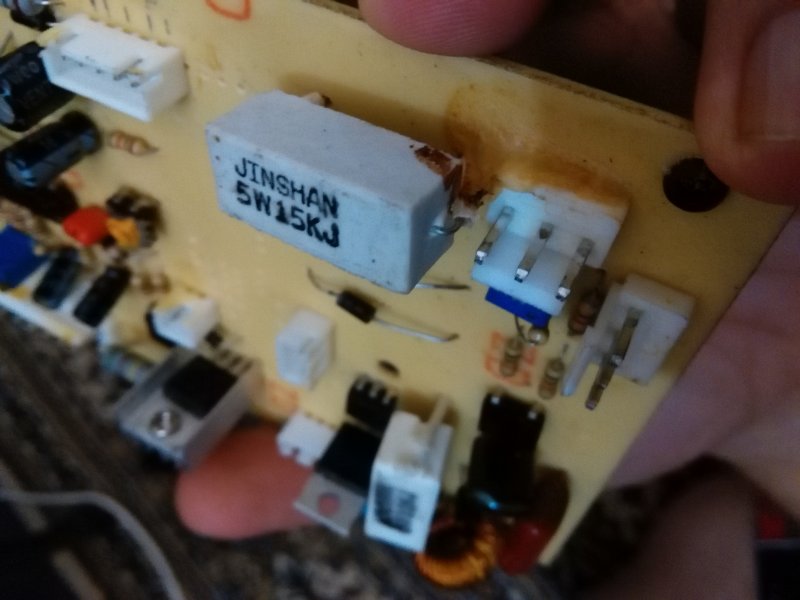

استاد گرامی اون قطعه که کیلو ژول خورده واسه منم جای سواله یه قطعه گچی هستش الان عکس بر رو میزارم و به سوالاتون پاسخ
میدم

استاد گرامی حالت عادی مقاومت سنسور 2.2 اهم هست

فندک زدم مقامت رفت بالا تا66 اهم

خاموش کردم اروم اروم اومد پایین

برای یاداوری استاد محترم دما قابل کنترل نیست ولوم گرما کار نمیکنه

اون شکل که فرمودین ترانسفورمر اگه غلط نگم

اون یکیم نمیدونم چیه عکس رو دادم

مقاومت بین پایه 11 و سنسور تو مدار 10 اهم هستش


پیوست‌ها

آخرین ویرایش:
  • Like
واکنش‌ها[ی پسندها]: @mahmoud

@mahmoud

کاربر vip
vip
کاربر
2008-11-29
128
345
Qazvin
gamesiran.ir
این پست رو هیچ در نظر بگیر تا خلل و مشکلی پیش نیاد،طبق گفته ها و تست و عکسها که ظاهری چیزی نشون نمیده فکر کنم مشکل از آی سیه که فرمان قطع رو نمیده،بازم طبق راهنمایی های جناب غزال پیش برو.

Sent from my AXPAD 7E01 using Tapatalk


غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,073
پاسخ : Re: خاموشی هیتر هویه هوای گرم yaxun

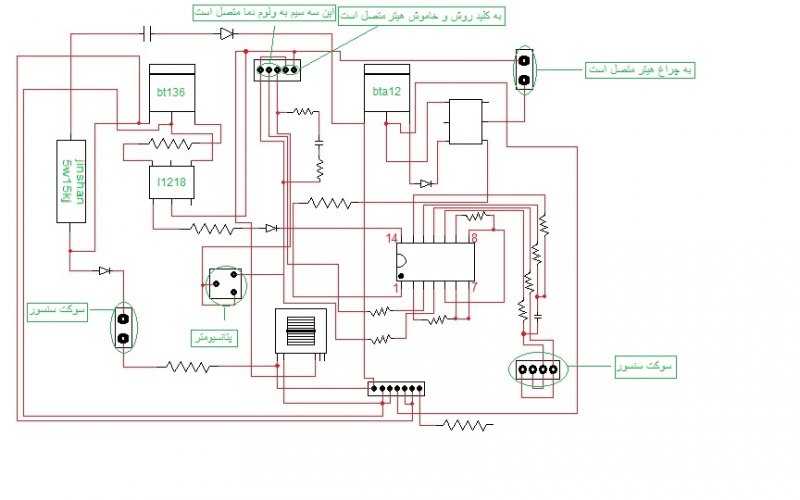

اینم تا جایی که تونستم رو از نقشه کشیدم دیگه چشام داره در میاد شب بخیر

سلام
بسیار عالی و بسیار ممنون
اگر اشکالی در نقشه بود حتما اصلاح کن که خیلی کار ارزشمندی کردی
کاش مقدار مقاومت و خازن ها را هم در نقشه اضافه میکردی
حتما درستش میکنیم
آی سی و سنسور سالمه

سیم قرمز ولتمتر را به وسط پتانسیومتر دما متصل کن و سیو دیگر را به گراند ( پایه وسط یکی از رگلاتور ها )
حالا پتانسیومتر را از ابتدا تا انتها بچرخون و بگو از چند ولت تا چند ولت تغییر میکنه

سپاس


نوید توکلی

کاربر
2013-07-17
134
204
لاهیجان
استاد غزال عزیر بسیار ممنونم میشه بیشتر توضیح بدین

وسط پتانسیومتر کدم پایه منظورتونه؟

یعنی روشنش کنم در هین کار بچرخونم ولتاژرو اندازه بگیرم دیگه؟

استاد چیزی که الان اندازه گرفتم مقدار مقاومت پتانسیو متر بود

دو تا از پایه های پتانسیو متر بهم وصل هستند

مقاومت پتانسیومتر در کمترین حالت 5 کیلو اهم و در بیشترین حالت 8 مگا اهم است

استاد ولتشم گرفتم

چه پتانسیو متر رو زیاد کنم چه کم ولتاژ23 یا 25 عوضم نمیشه استاد نظرتون چیه؟

آخرین ویرایش:

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,073
پاسخ : Re: خاموشی هیتر هویه هوای گرم yaxun

استاد غزال عزیر بسیار ممنونم میشه بیشتر توضیح بدین

وسط پتانسیومتر کدم پایه منظورتونه؟

یعنی روشنش کنم در هین کار بچرخونم ولتاژرو اندازه بگیرم دیگه؟

استاد چیزی که الان اندازه گرفتم مقدار مقاومت پتانسیو متر بود

دو تا از پایه های پتانسیو متر بهم وصل هستند

مقاومت پتانسیومتر در کمترین حالت 5 کیلو اهم و در بیشترین حالت 8 مگا اهم است

استاد ولتشم گرفتم

چه پتانسیو متر رو زیاد کنم چه کم ولتاژ23 یا 25 عوضم نمیشه استاد نظرتون چیه؟

اگر ولتاژ هیچکدوم از پایه های پتانسیومتر تغییر نمیکنه اشکال همینجاست
اهم پتانسیومتر را روی پتانسیومتر بخون و اعلام کن و یا تصویر نوشته هاشو ارسال کن

با احتمال زیاد پتانسیومتر خرابه
ولی دو پایه ای که بهم متصلند یک پایه محسوب کن و اهم متر را به دو پایه متصل کن و از ابتدا تا انتها بچرخون اگه اهمش به آرامی و بتدریج تغییر نکنه خرابه

پتانسیومتر دما 3 پایه داره دو تا کنار و یکی وسط
پایه وسطی ، پایه وسطه
شاید پتانسیومتر داخل برد را اندازه گیری کردی ولی منظورم پتانسیومتر خارجی یا بقول شما ولوم مورد نظرم است
ضمنا توی نقشه دو پایه پتانسیومتر را بهم وصل نکردی ولی میگی متصلند
ضمنا اتصال پایه های دو پتانسیومتر خارجی و داخلی اشتباهه ببین کجا اشتباه کردی
سپاس

آخرین ویرایش:

نوید توکلی

کاربر
2013-07-17
134
204
لاهیجان
استاد گرامی منظور شما از پتانسیو متر خارجی کلید دیمر یا همون ولوم هستش؟

من داخلی رو که رو نقشه کشیدم رو میگفتم منظورتونو خوب نفهمیده بودم

استاد غزال چشم حتما کلیدشو نگاه میکنم ببینم ماجرا چیه

آخرین ویرایش:
  • Like
واکنش‌ها[ی پسندها]: غزال

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,073
پاسخ : Re: خاموشی هیتر هویه هوای گرم yaxun

استاد گرامی منظور شما از پتانسیو متر خارجی کلید دیمر یا همون ولوم هستش؟

من داخلی رو که رو نقشه کشیدم رو میگفتم منظورتونو خوب نفهمیده بودم

استاد غزال چشم حتما کلیدشو نگاه میکنم ببینم ماجرا چیه

سلام

کلید کجا را نگاه میکنی ؟
بحث کلید را نکردم
عرض کردم
یک سیم ولتمتر به پایه وسط پتانسیومتر کنترل حرارت و دیگری به گراند (پایه وسط رگلاتور ) متصل کن و بچرخون و بگو از چند ولت تا چند ولت تغییر میکنه ؟

سپس یک مقاومت 1 کیلو بین پایه وسط پتانسیومتر خارجی و گراند (پایه وسط رگلاتورها) متصل کن و همین پتانسیومتر خارجی حرارت را در کمترین مقدار قرار بده ببین خاموش میشه ؟

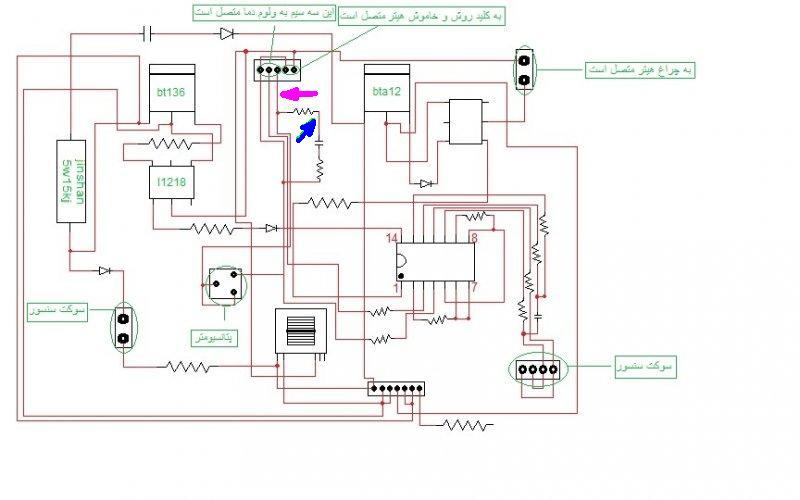

ضمنا یکی از پایه های این پتانسیومتر که با فلش قرمز مشخص کردم باید از طریق مقاومت به گراند یا پایه وسط رگلاتور مرتبط باشه که نکشیدید ببینید چه خطایی داری
احتمالا پایه مقاومتی که با فلش آبی مشخص کردم به قطعه دیگری متصله و ندیدی

و اساسا دو مقاومت و این خازن سری کنار فلش آبی معنی نداره و باید قطعه دیگری متصل به خازن باشه

سپاس
نقشه کامل.jpg
