مشکل: خاموشی هیتر هویه هوای گرم yaxun

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,098
سلام

بنظر میرسه دوباره منتظر تکرار سوال هستی تا پاسخ بدی

اگه نقشه را از کوپلر تا سنسور روی کاغذ بکشی خیلی بهتره
یعنی بجز 4 و 11 و 1 بقیه پایه ها چگونه بهم و به سنسور مرتبطند

سپاس


نوید توکلی

کاربر
2013-07-17
134
204
لاهیجان
با تشکر از توجهتون استاد محترم

تاخیر بنده از بی توجهی نیست

برای گذران زندگی باید پول در بیاد

بنده هم مجبورم کارای عقب افتاده رو انجام بدم بخاطر همین موضوع بنده شرمنده شما میشم هی بخاطر تاخییر و درگیر کردن مجدد شما

واقعا به اساتیدی امسال شما نیاز زیادی هست خصوصا بنده از شما تشکر فراوان دارم

بد جواب دادن و دیر جواب دادن به علت فشار کاری بندست

من خیلی روش شمارو سعی میکنم دست انجام بدم با ادبیات ناقصم منظورم رو بگم

واقعا برای استاد گلی چون شما کج فهمی و تازه کاری بنده باعث سر رفتن حوصله و تلف شدن وقت شماست

بر بنده حقیر ببخشد








راجب اون موضوع که گفتم

اگه دوتا سیم سنسور بهم اتصال کوتاه نشون میدن با مقاومت ناچیز 2.2 اهم

سوالی که من دارم اینه با قطع شدن سنسور و قطع کردن سیمش باید منتظر چه رفلکسی از هیتر باشم؟

و همچنین شرتی دادن سنسور باعث چه فرایندی میشه؟

بازم از زحمات شما ممنونم

  • Like
واکنش‌ها[ی پسندها]: غزال

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,098
پاسخ : Re: خاموشی هیتر هویه هوای گرم yaxun

با تشکر از توجهتون استاد محترم

تاخیر بنده از بی توجهی نیست

برای گذران زندگی باید پول در بیاد

بنده هم مجبورم کارای عقب افتاده رو انجام بدم بخاطر همین موضوع بنده شرمنده شما میشم هی بخاطر تاخییر و درگیر کردن مجدد شما

واقعا به اساتیدی امسال شما نیاز زیادی هست خصوصا بنده از شما تشکر فراوان دارم

بد جواب دادن و دیر جواب دادن به علت فشار کاری بندست

من خیلی روش شمارو سعی میکنم دست انجام بدم با ادبیات ناقصم منظورم رو بگم

واقعا برای استاد گلی چون شما کج فهمی و تازه کاری بنده باعث سر رفتن حوصله و تلف شدن وقت شماست

بر بنده حقیر ببخشد








راجب اون موضوع که گفتم

اگه دوتا سیم سنسور بهم اتصال کوتاه نشون میدن با مقاومت ناچیز 2.2 اهم

سوالی که من دارم اینه با قطع شدن سنسور و قطع کردن سیمش باید منتظر چه رفلکسی از هیتر باشم؟

و همچنین شرتی دادن سنسور باعث چه فرایندی میشه؟

بازم از زحمات شما ممنونم

سلام

ضمن تشکر از لطف شما
عزیزم منتظری من بگم چه عکس العملی نشون میده
تست یعنی عملی انجا م میدیم و از عکس العمل سیستم ، عیب را پیدا میکنیم
عکس العمل سیستم را باید شما گزارش کنی نه من . که خاموش میشه یا نه

این سوال که سنسور چگونه و از طریق چه قطعاتی
به کدام پایه آی سی مرتبطه و غیره چی شد؟

پاسخ این سوال که نیاز به عملیاتی هم نداشت

هر وقت فرصت کافی پیدا کردی شروع میکنیم و تمومش میکنیم
ولی اگه بخوای به هر دلیلی پست منو کامل و درست نخونی که ناگزیر بشم چند بار سوال کنم و گزارشی با سخنان قصار بدی که نیاز به تفسیر و سوال مکرر داشته باشه و با تاخیر زیاد پاسخ بدی دراینصورت چندین برابر وقتمو میگیره و هر بار باید پست های گذشته را بخونم تا بخاطر بیارم

و لذا ازآنجاکه فقط شما کار نداری و منم کار و زندگی دارم و باوجودیکه شما میخوای مشکل خودتو حل کنی و من هم میخوام مشکل شما را حل کنم و با این وجود توقع داری برای حل مشکل شما کوچکترین لطمه ای به کار و زندگی شما نخوره ولی من با حداکثر وقت و بیشترین لطمه مشکل شما را حل کنم منصفانه نیست

عزیزم باید جوری گزارش کنی که وقتم کمتر تلف بشه و منو تشویق به پاسخگویی کنی وگرنه ملزم به حل مشکل شما نیستم و بابت حل مشکل شما چیزی جز صرف وقت عایدم نمیشه و اگه بخوای بیش از حد ، وقتم صرف مشکل شما بشه قادر به پاسخگویی نیستم

و یا اگه توقع داری یه چیزی بهت بدم که پاسخ بدی متاسفانه مقدورم نیست

یکروز دیگه یکماه دیگه یا یکسال دیگه هر وقت فرصت کردی سراغ این تاپیک بیا ولی تا انتها ادامه بده که تموم بشه
لذا هر وقت صلاح دیدی شروع کنی نقشه بخشی که عرض کردم روی کاغذ بکش و تصویرشو ارسال کن.

روش من نیاز به تمرکز داره تا بدون تعویض قطعه عیب را پیدا کنم.

مثلا میخواستی با صرف هزینه و وقت زیاد دنبال المنت و سنسوور بگردی و تعویض کنی و بفهمی سالمه یا نه ولی با این روش بسادگی فهمیدم سنسور سالمه اما باید پاسخ های قبلی سیستم را در نظر بگیرم و لذا اگه تاخیر کنی باید کلیه پست های قبلی را بخونم
آیا خرید المنت وقت بیشتری میخواست یا پاسخ دادن به سوال مجانی من ؟

البته اگر روش تعویض شانسی را ترجیح میدی دراینصورت تاخیر در پاسخگویی مهم نیست و روش من به کارت نمیاد و میتونی همه قطعات را یکی یکی مانند جناب sam21 عوض کنی و نهایتا با احتمال زیاد ناامید بشی

سپاس

آخرین ویرایش:

نوید توکلی

کاربر
2013-07-17
134
204
لاهیجان
ممنونم

فقط با حرفاتون آدم رو شرمنده میکنید

استاد گرامی زمانی که پایه های سنسور از هم جدا هستند و مقاومتی که فرمودین به پایه های 11 و 12 ای سی وصل هست

سیستم خاموش میشه

وقتی سیمای سنسور رو جدا میکنم هیتر خاموش نمیشه
و وقتی پایه های سنسور رو بهم وصل میکنم هیتر خاموش میشود

در پاسخ به فرمایش جناب عالی چشم الان در حال کشیدنم که ارصال میکنم حتما

  • Like
واکنش‌ها[ی پسندها]: غزال

نوید توکلی

کاربر
2013-07-17
134
204
لاهیجان

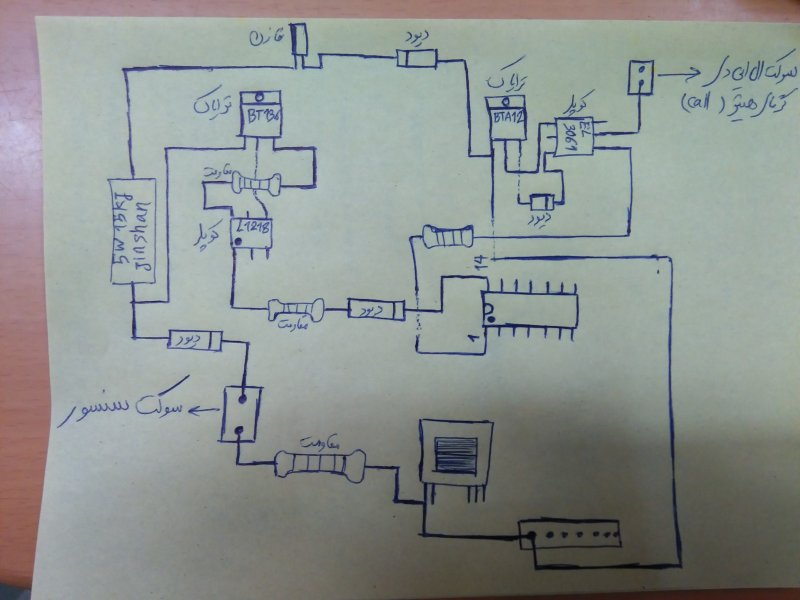

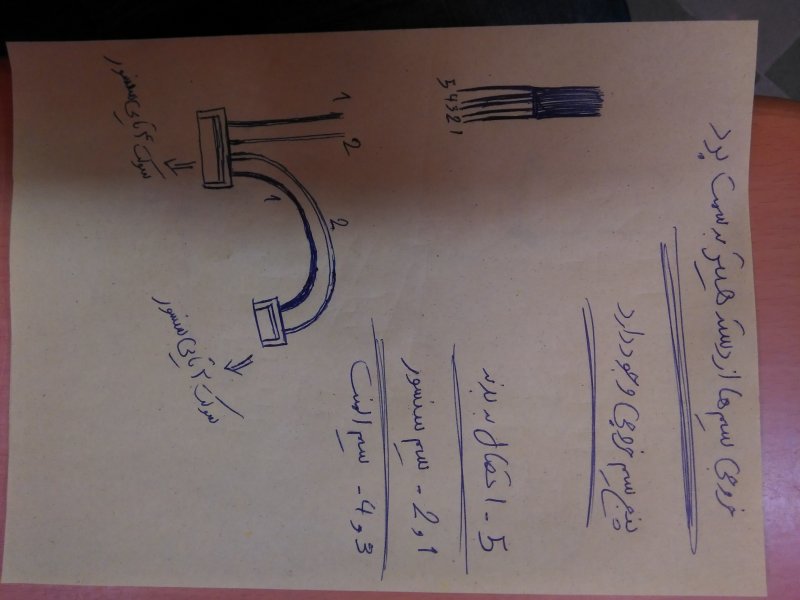

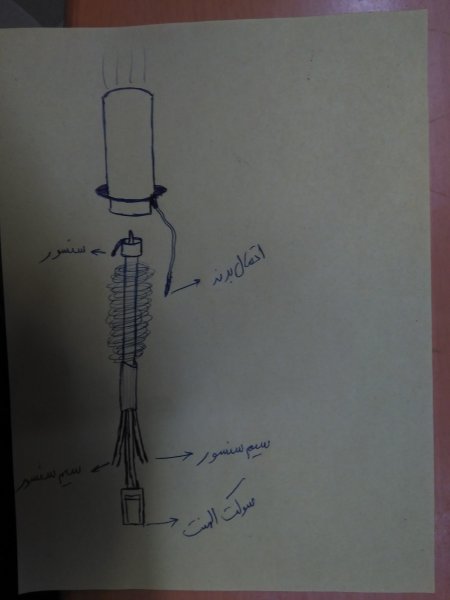

اینم از مدار در حد سواد خودم گرافیکی کشیدم شاید دوستان معمولی هم استفاده کنند


پیوست‌ها

  • 60.2 کیلوبایت بازدیدها: 340
  • 51.1 کیلوبایت بازدیدها: 324
  • 21.8 کیلوبایت بازدیدها: 315
  • Like
واکنش‌ها[ی پسندها]: غزال

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,098

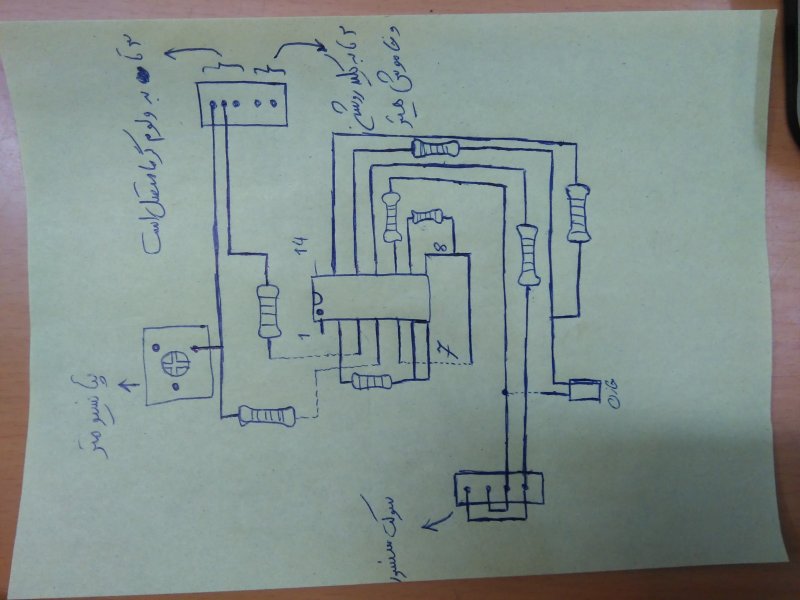

اینم مدار ای سی

سلام

خیلی زحمت کشیدی ممنونم
هرچند همین نقشه هم خیلی کمک میکنه ولی
اولا تمام قطعات متصل به پایه های آی سی را نکشیدی
ثانیا مقدار مقاومتها و خازنها را مشخص نفرمودید
لذا کاملتر کن که هم مشکل خودت حل بشه و هم برای دیگران قابل استفاده باشه

برای علامت خازن و مقاومت از شکل زیر استفاده کن که راحت تر و شکیل تر و اصولی تر باشه البته واجب نیست ولی بهتر و علمی تره


آخرین ویرایش:

نوید توکلی

کاربر
2013-07-17
134
204
لاهیجان
مقاومت هایی که تو نقشه کشیدم رو مقاومتشون رو بگم؟

استاد گرامی الان با همین نقشه هایی که دادم کاری نمیشه کرد؟

یا راهنمایی کنید منو؟

استاد اینا که روش کیلو ژول نوشته چین؟

آخرین ویرایش:
  • Like
واکنش‌ها[ی پسندها]: غزال

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,098
پاسخ : Re: خاموشی هیتر هویه هوای گرم yaxun

مقاومت هایی که تو نقشه کشیدم رو مقاومتشون رو بگم؟

استاد گرامی الان با همین نقشه هایی که دادم کاری نمیشه کرد؟

یا راهنمایی کنید منو؟

استاد اینا که روش کیلو ژول نوشته چین؟

با استفاده از رنگ مقاومتها میتونی بفهمی مقدارش چیه
بترتیب
سیاه= 0
قهوه ای = 1
قرمز = 2
نارنجی 3=
زرد = 4
سبز = 5
آبی = 6
بنفش = 7
خاکستری = 8
سفید = 9

رنگ طلایی و نقره ای یعنی آخرین رنگ هاست نه اولین رنگها

حالا عدد رنگ اول را سمت چپ بنویس مثلا نارنجی است یعنی 3
عدد رنگ دوم را هم کنارش بنویس مثلا قرمزه یعی 2 که با هم میشه 32
بعد بجای عدد رنگ سوم تعداد صفر بگذار مثلا رنگ سوم قرمزه یعنی 2 تا صفر که میشه 3200 اهم

لذا مقاومتی که رنگش بترتیب طلایی قرمز قرمز نارنجی است یعنی 3200 اهمه

اگه با رنگ مشخص نشده هرچی روش نوشته بنویس تا ببینم چیه

با همین نقشه هم ممکنه چیزی دستگیرم بشه ولی دشواره و احتمال خطا زیاد میشه
کاملترش کن بعدا هم به کار خودت و دیگران میاد و فوری عیبش مشخص میشه و کار ارزنده ای هم انجام دادی و در سایت می مونه

سپاس

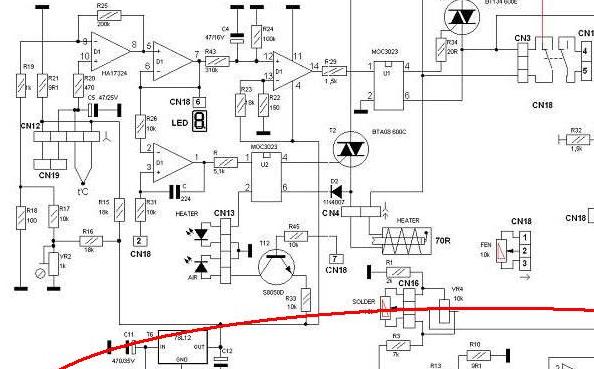

این نقشه بخشی از نقشه گرداک است که مربوط به هیتره
اگه شبیه این بکشی ایده آله و اگه نتونستی مهم نیست ولی قطعات را کاملتر و با مقادیر مقاومت و خازن بکش

gordak 952-8.jpg
