مشکل: تعمیر اینورتر 12 به 220 ولت 1000 وات

[omega]

درود مهندس
این دوتا مبدل رو راه انداختین؟
اگه ممکنه تجربیات خودتون رو به اشتراک بزارین استفاده کنیم.



[ghessi71]

دستان سلام یه اینورتر 1500وات دارم که روشن میشه ولی رفتی یه وسیله ای رو باهاش روشن کنیم خیلی قطع و وصل میشه دوستان مشکلش چی میتونه باشه؟

به نظرم شدن میشه ولی باید خروجی دیود شاتکی سه پایه بذارین که شبیه ترانزیستور که با هم تداخل نداشته باشه من با منبع تغذیه این کار انجام دادم



[bemanali]

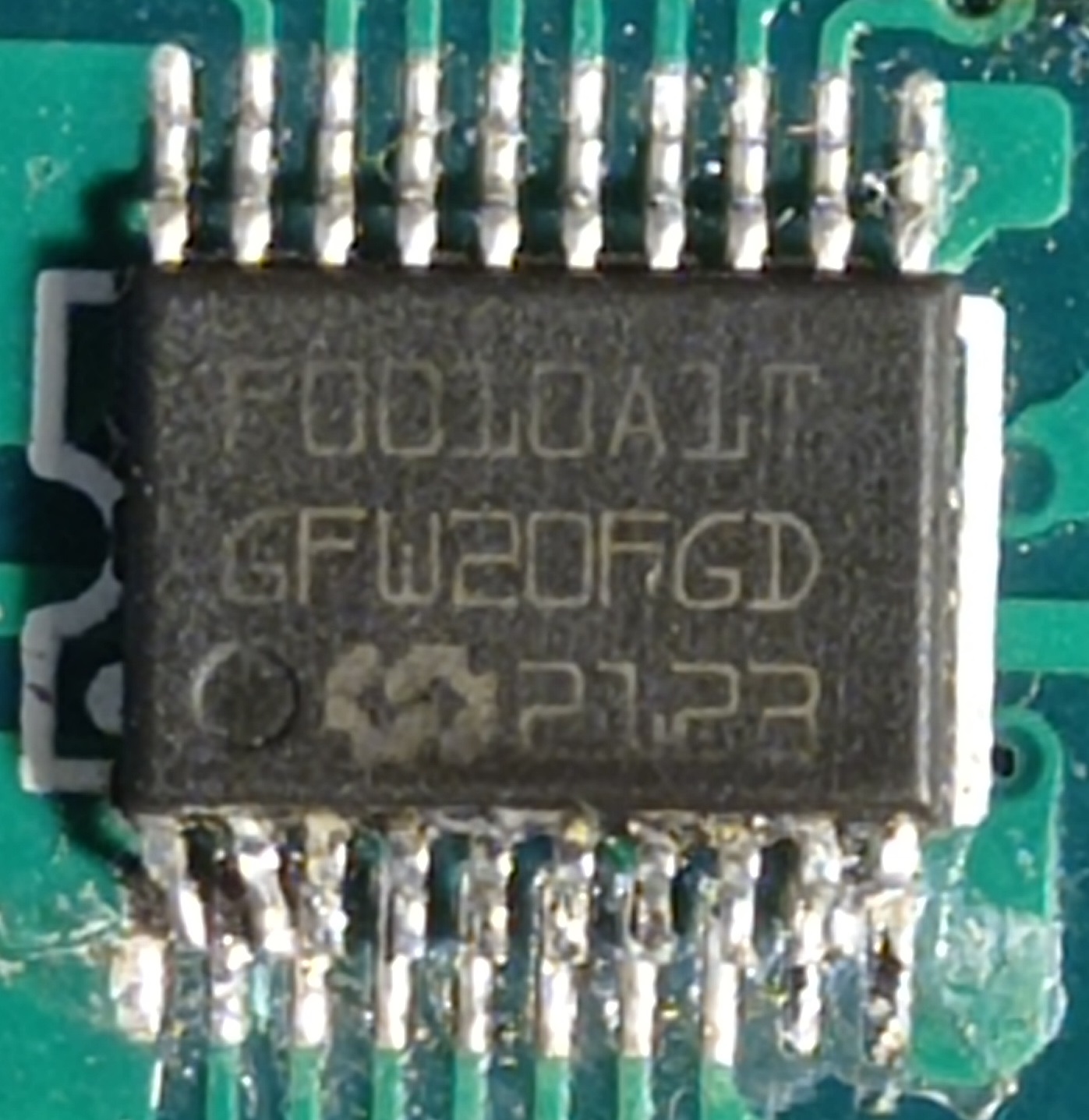

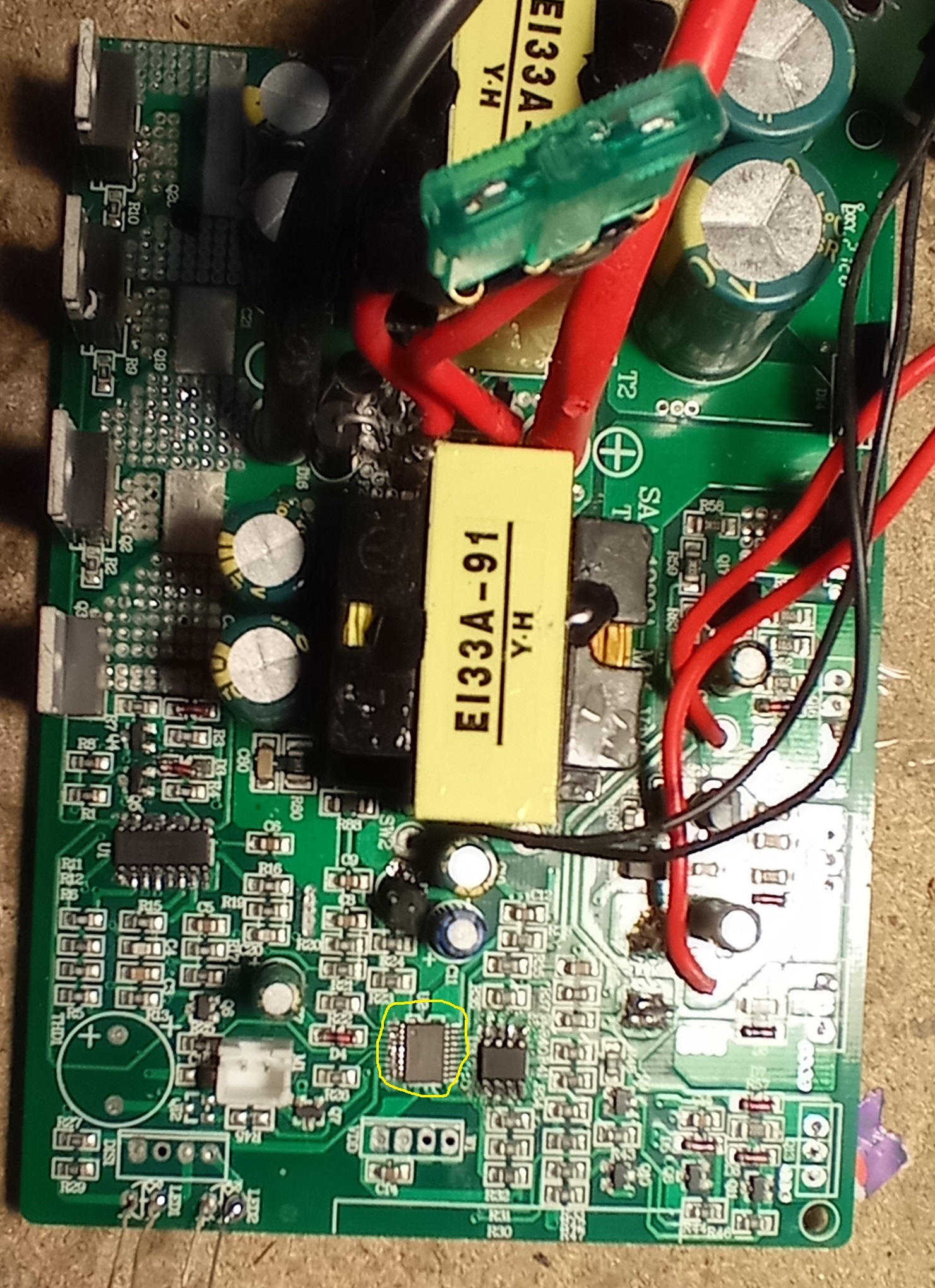

سلام و عرض ادب. دوستان کسی تجربه این آی سی در اینورتر چینی داره. شماره و دیتا شیت جستجو کردم وجود نداشت . شماره اصلیش چیه
با سپاس فراوان



[bemanali]



[Ariyan.royal]

سلام این چه مقاومتی هست . ودرش خط کشیدم . اینورتر ۱۲به ۲۲۰ وات۱۰۰۰



[mojtaba.shah]

درود
عرض ادب و احترام
چون این تاپیک از قبل ایجاد شده بود، من هم مشکلم را در ادامه همین تاپیک مطرح می کنم.
یک دستگاه اینورتر 12V DC به 220V AC با برند Solartech مدل WE-2000w برای تعمیر آوردن.

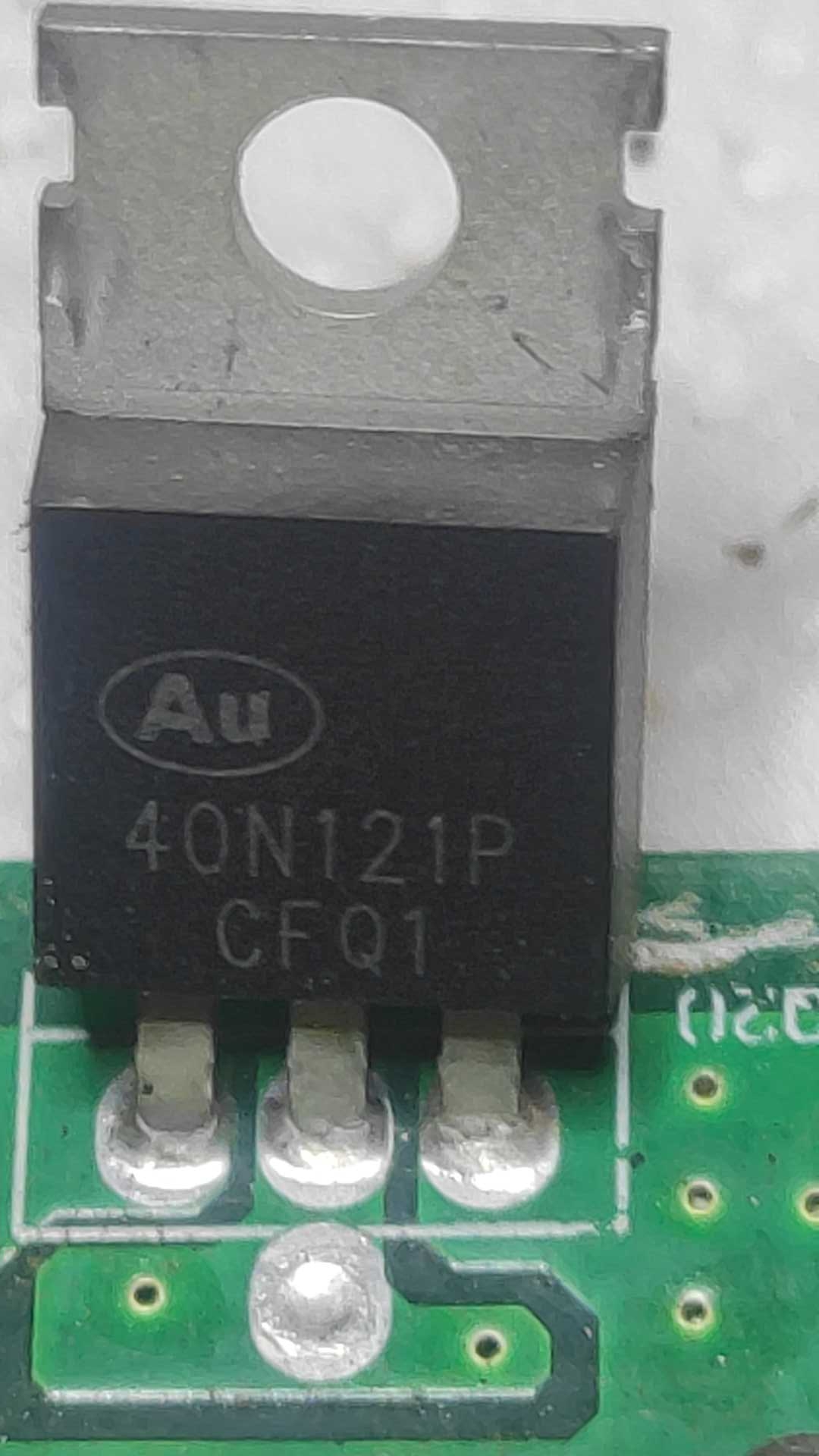

یکی از ماسفت ها به شماره 40N121P سوخته بود، از مدار خارج کردم، جستجوهای معمول برای شماره ماسفت یا شماتیک مدار نتیجه مشخصی نداشت. همچنین جستجوی لوگوی روی قطعه نیز به نتیجه ختم نشد.
ماسفت مشابه با همان شماره (ماسفت کناری قطعه معیوب) که سالم بود، از مدار خارج و با تستر T7 تست شد. نتیجه تست نشان می دهد که این قطعه یک ماسفت از نوع N-Chanel است.
خلاصه اینکه جستجوی شماره ماسفت با ترکیب های گوناگون در وبسایت های تخصصی مانند AllTransistors و Digipart هم نتیجه مشخصی نداشت.
دو ترانزیستور SMD و دو مقاومت SMD هم سوخته بودند که تعویض شده اند، بنابراین تکمیل تعمیر برد منوط به پیدا شدن ماسفت است.

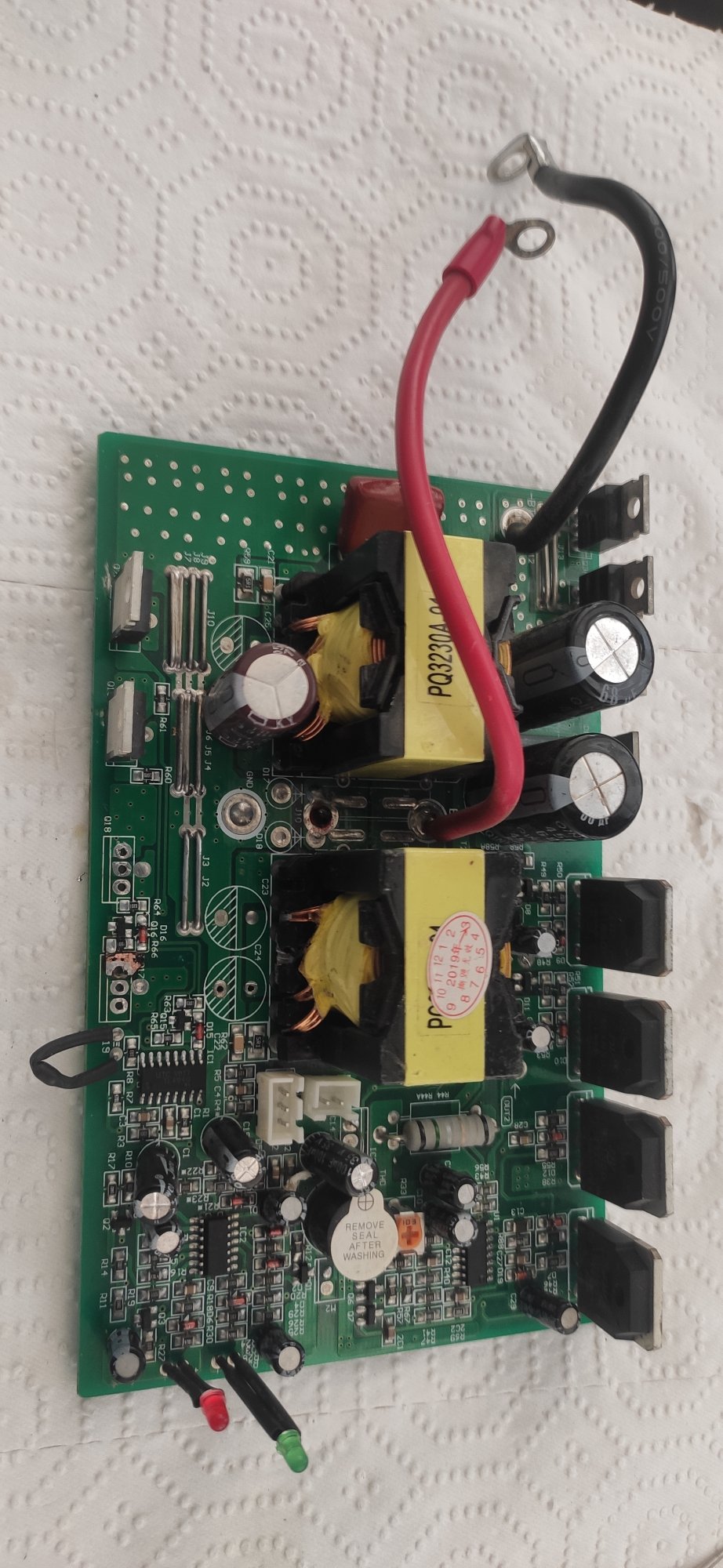

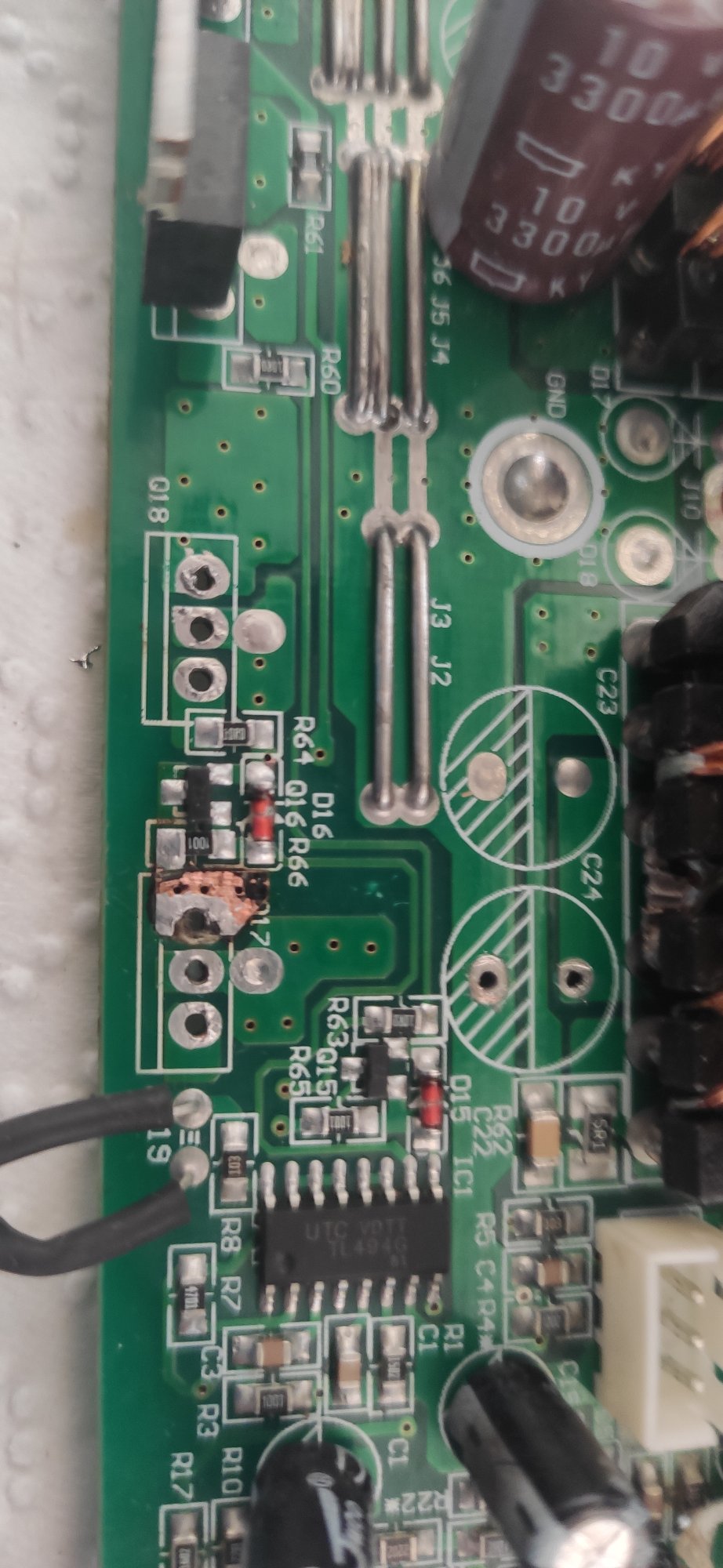

چند تصویر از برد، و یک تصویر از شماره ماسفت مد نظر پیوست می کنم. بسیار ممنون میشم دوستانی که تجربه دارند راهنمایی بفرمایند.
یک دنیا سپاسگزارم



[نیما جان]

درود
درایور ماسفت رادبررسی کنیند



[afshin_new2]

سلام
یه دستگاه اینورتر ۱۲ به ۲۳۰ برای تعمیر به بنده آوردن.گفتن که زیاد ازش جریان کشی شده و برای همین اینورتر قطع می‌کنه ودیگ مثل سابق کار نمیکنه و موقع وصل کردن بار حتی موقع جریان کشی متوسط قطع می‌کنه.بنده دستگاه رو باز کردم و ماسفتهای هردو قسمت ورودی و خروجی رو چک کردم که سالم بودن.فرکانس پالس مدار هم ۶۰ کیلو هرتز بود.چون ایراد خاصی ندیدم مدار رو تحویل مشتری دادم ولی دوباره برگرداند و اینبار دیدم که دوتا از ماسفتهای قسمت ورودی سوخته بود و دوتا مقاومت گیت ماسفت‌ها هم رنگشون تغییر کرده.اساتید لطفاً راهنمایی بفرمایید که چرا مدار هنگام جریان کشی کم میاره


[URL=https://uupload.ir/] [/URL]

چهار ماسفت ورودی از نوع IRF3205 هستش که دوتاش سوخته و دوتا مقاومت گیت هردو ماسفت که مقاومت 100 اهم هست تغییر رنگ دادن.خازن بزرگ خروجی که 400 ولت 47 میکرو هست تعویض شده.



[afshin_new2]

سلام
یه دستگاه اینورتر ۱۲ به ۲۳۰ برای تعمیر به بنده آوردن.گفتن که زیاد ازش جریان کشی شده و برای همین اینورتر قطع می‌کنه ودیگ مثل سابق کار نمیکنه و موقع وصل کردن بار حتی موقع جریان کشی متوسط قطع می‌کنه.بنده دستگاه رو باز کردم و ماسفتهای هردو قسمت ورودی و خروجی رو چک کردم که سالم بودن.فرکانس پالس مدار هم ۶۰ کیلو هرتز بود.چون ایراد خاصی ندیدم مدار رو تحویل مشتری دادم ولی دوباره برگرداند و اینبار دیدم که دوتا از ماسفتهای قسمت ورودی سوخته بود و دوتا مقاومت گیت ماسفت‌ها هم رنگشون تغییر کرده.اساتید لطفاً راهنمایی بفرمایید که چرا مدار هنگام جریان کشی کم میاره


[URL=https://uupload.ir/] [/URL]

چهار ماسفت ورودی از نوع IRF3205 هستش که دوتاش سوخته و دوتا مقاومت گیت هردو ماسفت که مقاومت 100 اهم هست تغییر رنگ دادن.خازن بزرگ خروجی که 400 ولت 47 میکرو هست تعویض شده.

از اساتید کسی به این بخش رسیدگی نمیکنه؟



[HS13&86]

سلام
یه دستگاه اینورتر ۱۲ به ۲۳۰ برای تعمیر به بنده آوردن.گفتن که زیاد ازش جریان کشی شده و برای همین اینورتر قطع می‌کنه ودیگ مثل سابق کار نمیکنه و موقع وصل کردن بار حتی موقع جریان کشی متوسط قطع می‌کنه.بنده دستگاه رو باز کردم و ماسفتهای هردو قسمت ورودی و خروجی رو چک کردم که سالم بودن.فرکانس پالس مدار هم ۶۰ کیلو هرتز بود.چون ایراد خاصی ندیدم مدار رو تحویل مشتری دادم ولی دوباره برگرداند و اینبار دیدم که دوتا از ماسفتهای قسمت ورودی سوخته بود و دوتا مقاومت گیت ماسفت‌ها هم رنگشون تغییر کرده.اساتید لطفاً راهنمایی بفرمایید که چرا مدار هنگام جریان کشی کم میاره


[URL=https://uupload.ir/] [/URL]

چهار ماسفت ورودی از نوع IRF3205 هستش که دوتاش سوخته و دوتا مقاومت گیت هردو ماسفت که مقاومت 100 اهم هست تغییر رنگ دادن.خازن بزرگ خروجی که 400 ولت 47 میکرو هست تعویض شده.

با سلام ، از پشت برد هم تصویر بذارید.
معمولا اینورتر های ۲ ترانسه باید خازن پلی استر سری با ترانس داشته باشن ، که در تصویر دیده نمیشه.
مشکل قطع موقع جریان کشی هم میتونه ناشی از تغییر مقدار مقاومت های کنار ماسفت های خروجی باشه.
