مشکل: تعمیر اینورتر 12 به 220 ولت 1000 وات

PARSA1395

کاربر
2020-04-06
14
18
سلام
ماسفت کدوم قسمت میسوزه؟ ورودی یا خروجی ؟ اگه قسمت ورودی هست اینا رو بررسی کن : ترانزیستور و زنر دیود و مقاومت های مسیر گیت تا خروجی TL494 رو چک کن احتمالا توی همین مسیر مشکلی هست ، برای تست هم باید با جریان محدود شده منبع تغذیه تست کنید تا در صورت اتصالی چیزی نسوزه
سلام
لطفا بیشتر نوضیح بدهید به چه صورت باید تست بشه
که ترانزیستورها نسوزه؟

  • Like
واکنش‌ها[ی پسندها]: ml2250

A R A S H

VIP+ افتخاری
کاربر
2008-01-01
444
6,862
فارس
سلام
لطفا بیشتر نوضیح بدهید به چه صورت باید تست بشه
که ترانزیستورها نسوزه؟

سلام
باید جریان منبع تغذیه رو محدود کنی چون اینورتر در حالت عادی حداکثر ۵۰۰ میلی امپر مصرف داره پس جریان منبع تغذیه رو روی حدود ۲ امپر بزار تا اگر مشکلی در مدار بود قطعه ای نسوزه


jones

کاربران vip(افتخاری)
vip افتخاری
2009-02-11
407
1,046
باسلام میدونم که این سوال ممکن اینجا نباید بکنم ولی میشه ازدو اینورتور بصورت موازی با رعایت فاز ونول برای بالا بردن وات خروجی استفاده کرد ممنونم


ahmad2121

کاربر vip
کاربر
2021-03-05
41
17
دستان سلام یه اینورتر 1500وات دارم که روشن میشه ولی رفتی یه وسیله ای رو باهاش روشن کنیم خیلی قطع و وصل میشه دوستان مشکلش چی میتونه باشه؟

  • Like
واکنش‌ها[ی پسندها]: ml2250

HS13&86

VIP+ افتخاری
کاربر
2021-03-31
885
1,758
استان گلستان
باسلام میدونم که این سوال ممکن اینجا نباید بکنم ولی میشه ازدو اینورتور بصورت موازی با رعایت فاز ونول برای بالا بردن وات خروجی استفاده کرد ممنونم

سلام و درود فراوان،سال نو رو تبریک میگم.
خیر امکان این کار وجود ندارد و این کار باعث خراب شدن اینورتر هست. دلیلش هم اختلاف جزئی فرکانس خروجی اینورتر ها هست که باعث خرابی ماسفت ها میشه.موفق و پیروز باشید.


HS13&86

VIP+ افتخاری
کاربر
2021-03-31
885
1,758
استان گلستان
دستان سلام یه اینورتر 1500وات دارم که روشن میشه ولی رفتی یه وسیله ای رو باهاش روشن کنیم خیلی قطع و وصل میشه دوستان مشکلش چی میتونه باشه؟

سلام و درود،سال نو شما هم مبارک.
احتمالا مشکل از
یکی از خازن های خروجی( که معمولا 400 ولتی هستن) هست.
در صورت حل نشدن مشکل با تعویض اون خازن ها اگه میتونین آیسی ها رو عوض کنین. موفق و پیروز باشید.


bahramikhah

VIP+ افتخاری
کاربر
2008-09-15
481
1,176
55
کبودراهنگ همدان

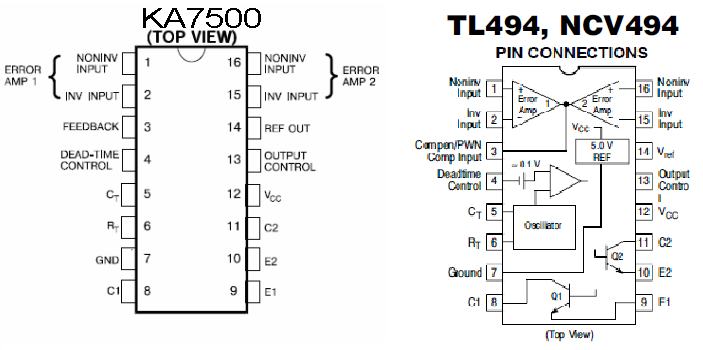

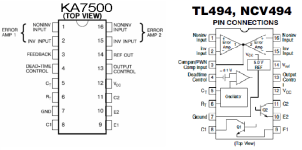

کجا ka7500 بجای tl494 میخوره دیتا شیت و پایه بندی های متفاوتی داره ای سی نو خودش رو بزن ترانزیستورهای درایور مازفت و مقاومت های اون اطراف رو تست کن
با سلام
آی سی TL494 و آی سی KA7500 مشابه هم هستن ، فقط جریان خروجی ترانزیستوری پالس آی سی KA7500 در حدود 200 میلی آمپره که انواع اکثر مدارات از پیش تقویت کننده ترانزیستوری برای ماسفت استفاده می کنند. که این برای آی سی TL494 خروجی جریان ترانزیستورهای پالس 500mA هستش
من تو پاور 12 ولت 40آمپر از آی سی K7500 به جای TL494
بستم کار می کنه


ahmad2121

کاربر vip
کاربر
2021-03-05
41
17
سلام و درود،سال نو شما هم مبارک.
احتمالا مشکل از
یکی از خازن های خروجی( که معمولا 400 ولتی هستن) هست.
در صورت حل نشدن مشکل با تعویض اون خازن ها اگه میتونین آیسی ها رو عوض کنین. موفق و پیروز باشید.

چه ایسی هایی و این ماشکل شامل ماسفت نمیشه یا مقاومت؟

سلام امکان دارد مافستها از نوع اورجینال نبوده باشد چون بنده هم در یک مدل 2000 وات کل مافستها را عوض کردم بعد از مدتی به گفته مشتری با وصل کردن یک لامپ کم مصرف 30 وات دود بلند شده بود حال نمونه اورجینال باید پیدا کنم شاید هم ایراد دیگری دارد که لطفا اساتید محترم عنوان فرمایند
