آموزشی: تشریح مدار pwm در مادربرد

[hamed1743]

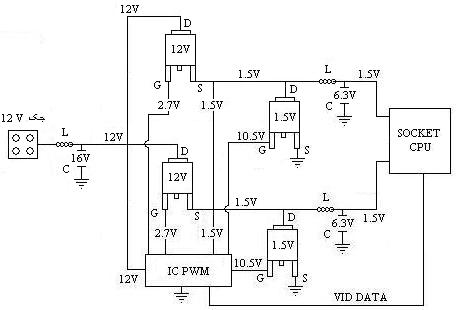

[FONT=&quot]مدار [/FONT][FONT=&quot]CORE [/FONT][FONT=&quot] : با دو فاز تغذیه :
[/FONT]

[FONT=&quot] [/FONT]



[hns]

با سلام خدمت دوستان عزیز
لینک اصلی و همچنین یک فایل ورد از موضوع مطرح شده قرار می دم که امیدوارم مورد استفاده قرار بگیره چون یادگیری این مطالب در خصوص تعمیرات مادربرد بسیار اهمیت داره البته با اجازه اساتید محترم.

این یک فایل ورد با حجم پائین و قابل ویرایش از کل مطلب

این هم لینک اصلی
http://www.shahrsakhtafzar.com/fa/a...motherboard-voltage-regulator-circuit?start=0



[pc_mojtaba]

سلام .
مرسی دوستان استفاده کردیم
خدا حفظتون کنه این شاالله



[itttc]

دست گل شما درد نکنه
:biggrins:



[nima.latifi]

عالي بود



[source]

سلام
ممنون از همه دوستان
انصافا باید دستتون رو بوسید
آقا فرزاد روی ماهت رو می بوسم.تو همه تاپیک ها از وجود گرانبهات استفاده میشه.
ممنـــــــــــــــــــــــــــــــــــــــــــــــون



[source]

دوستان عزیز متاسفانه تست ماسفت ها یکم اذیت کن شده.
بخاطر فعال و غیر فعال شدن هربار مقادیر مختلف میده.
خواستم بدونم این روش قابل استناد هست ؟

پیشاپیش سپاسگذارم.

مراحل	P-CHANNEL	N-CHANNEL
سیم مشکی وصل شود به گیت سیم قرمز وصل شود به سورس	مولتی متر نباید بوق بزند (مدار باز )	مولتی متر نباید بوق بزند (مدار باز )
سیم قرمز وصل شود به دراین سیم مشکی وصل شود به سورس	مولتی متر رنج دیود ها را نشان می دهد ( 250 تا 650 )	مولتی متر نباید بوق بزند (مدار باز )
سیم مشکی وصل شود به دراین سیم قرمز وصل شود به سورس	مولتی متر نباید بوق بزند (مدار باز )	مولتی متر رنج دیود ها را نشان می دهد ( 250 تا 650 )
سیم قرمز وصل شود به گیت سیم مشکی وصل شود به سورس	مولتی متر نباید بوق بزند (مدار باز )	مولتی متر نباید بوق بزند (مدار باز )



[source]

سلام .
دوستان نظری ندارن؟
