FX55 گفت:
سلام.

روش کالیبره کردن T4 چطوریه؟

ممنون
کلیک کنید تا گسترش یابد...
سلام
یک خازن بیشتر از 100 نانو فاراد همراهت داشته باش.از هر خازنی میتونی استفاده کنی . سرامیکی یا ام کا تی فقط سالم باشه .
و سه تا سیم معمولی از یک طرف کوبله کن . و سه طرف دیگر ازاد باشه .
سه تا سیم را از یک طرف به هم کوپله میکنید . داخل پایه های 1 و 2 و3 قرار میدهید . دکمه استارت را بزن . بعد از مدتی پیام میده سه تا سیم را از پایه 1 و 2 و3 خارج کنید . و بعد از مدتی پیام میده یک خازن بیشتر از 100 نانو فاراد در پایه های 1 و 3 قرار دهید . و در اخر پیام تست تمام میده و خاموش میشه . تمام .
متشکرم

د

دوستعلی

کاربر vip
vip
کاربر
2016-01-29
251
535
لرستان

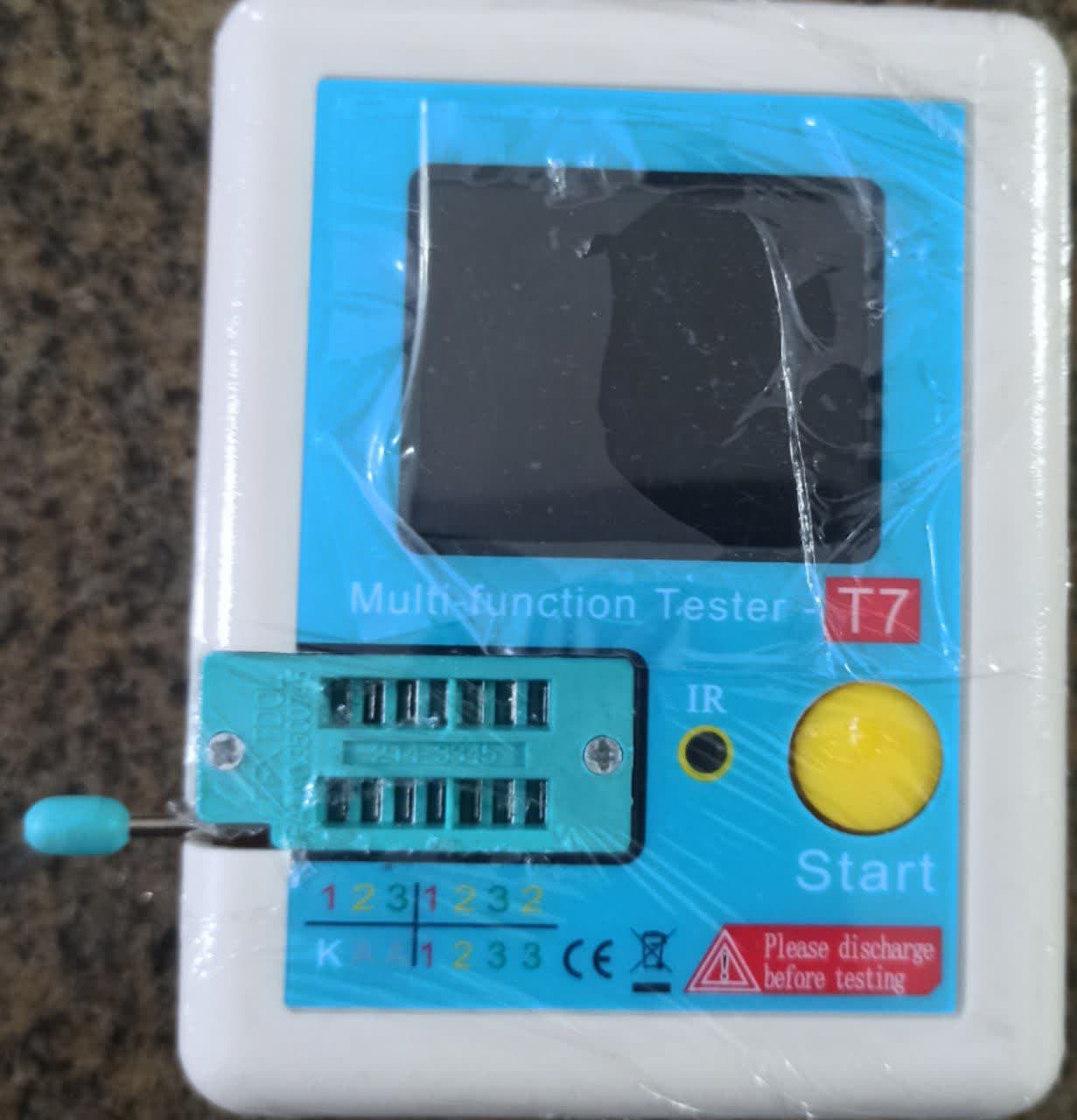

سلام خدمت مهندسین عزیز من یک تستر T7 خریدم با تست یک خازن نو خاموش شد و دیگر روشن نشد لطفا راهنمایی کنید آیا سوخته یا مشکل نرم افزاری دارد


G

geenger

کاربر vip
vip
کاربر
2014-07-02
44
34
جیرفت
M

Mortaza621

کاربر vip
vip
کاربر
2021-06-03
242
579
دوستعلی گفت:
سلام خدمت مهندسین عزیز من یک تستر T7 خریدم با تست یک خازن نو خاموش شد و دیگر روشن نشد لطفا راهنمایی کنید آیا سوخته یا مشکل نرم افزاری دارد

مشاهده فایل‌پیوست 215459
کلیک کنید تا گسترش یابد...

دوستعلی گفت:
با درود

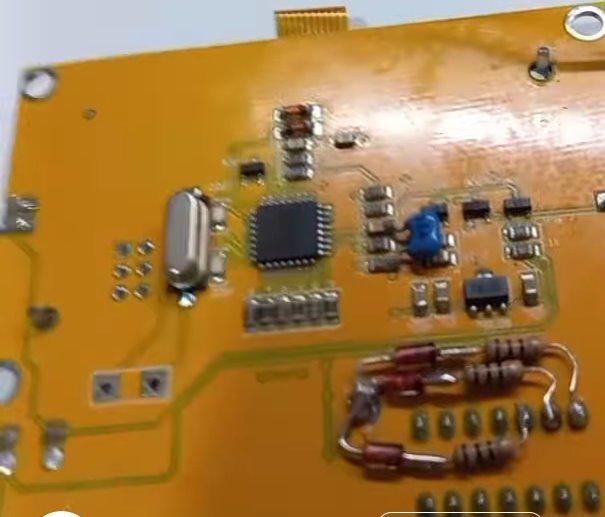

پارت نامبر میکرو میفرمائید و عکس برد
کلیک کنید تا گسترش یابد...

A

ali.zohuri

کاربر vip
کاربر
2020-11-20
62
99
33

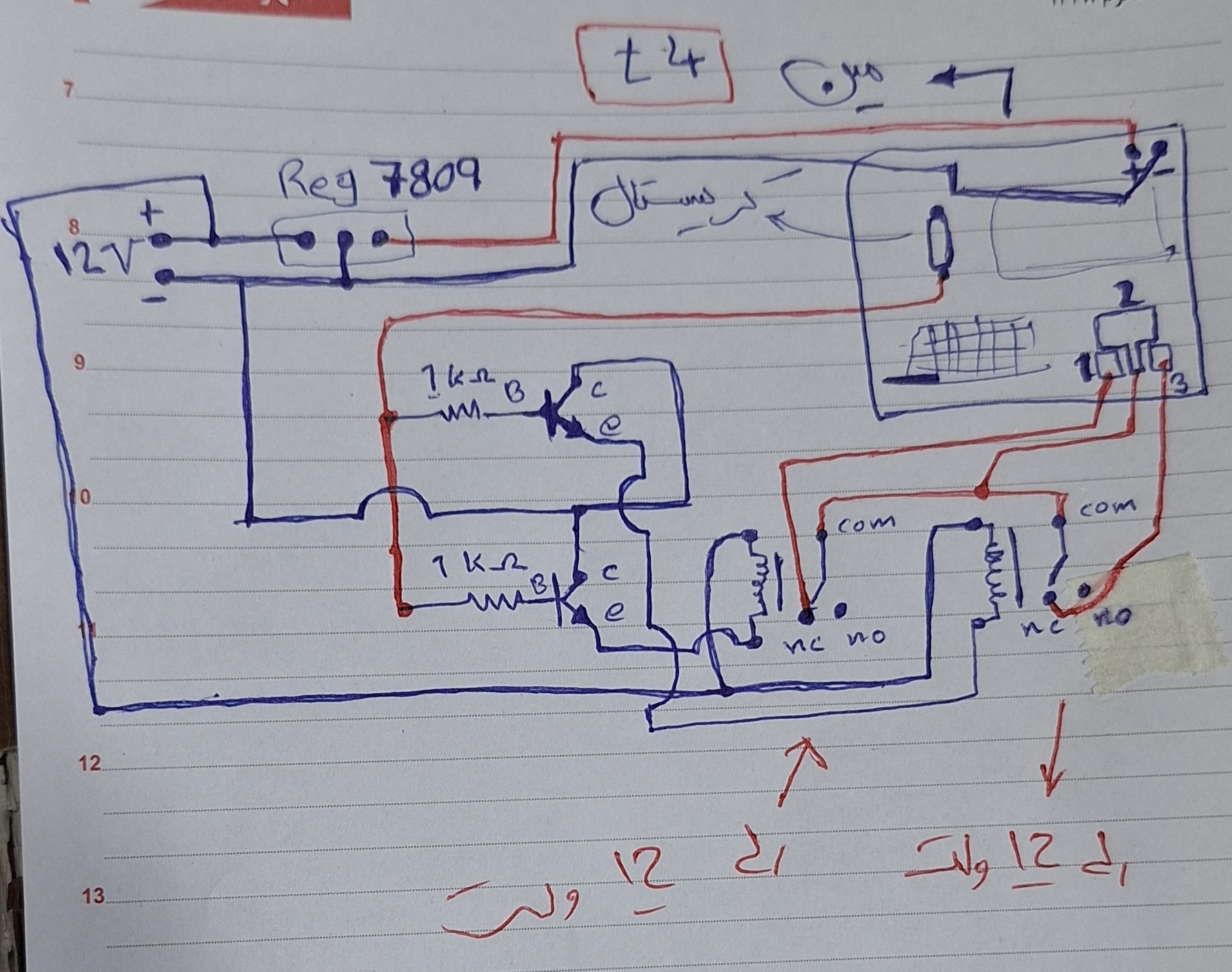

سلام
چند ساله از این مداری که خودم بستم استفاده میکنم و در مقابل هر ولتاژی محافظت میکنه

دو تا رله 12 ولت
دو تا c945
دو تا 1 کیلو اهم
یدونه رگولاتور 7809


پیوست‌ها

A

ali.zohuri

کاربر vip
کاربر
2020-11-20
62
99
33
ali.zohuri گفت:
سلام
چند ساله از این مداری که خودم بستم استفاده میکنم و در مقابل هر ولتاژی محافظت میکنه

دو تا رله 12 ولت
دو تا c945
دو تا 1 کیلو اهم
یدونه رگولاتور 7809
کلیک کنید تا گسترش یابد...
قبل از اینکه دکمه تستر فشرده بشه رله ها، پین های تستر رو اتصال کوتاه میکنن، به محض فشردن کلید، رله ها تحریک میشن و مسیر باز میشه و تستر خازن یا قطعه مورد تست رو تست میکنه
