تستر قطعات الکترونیکی LCR-T4

[Mahdi258258]

سلام مهندس فایل جدید تسترt7رو برام دارید لینکشو بفرستید و بگید چیکار کنم چون چیزی از پروگرام کردن نمیدونم. دیروز ۱میلیون دادم خریدم ولی ۵ساعت بسشتر کار نکرد قاط زده میگن بابد فایل جدید روش اپلود شه .ممنون میشم کمکم کنید

سلام...همه اطلاعات و فایل های مورد نیاز در انجمن موجود می‌باشد...تا این لحظه طراح تستر آپدیت جدید رایگان منتشر نکرده...برای پروگرام هم همین انجمن و اینترنت اطلاعات کافی موجود می‌باشد..



[infoshinfo]

سلام...همه اطلاعات و فایل های مورد نیاز در انجمن موجود می‌باشد.

سلام آقا مهدی
محبت میکنید به پست ۱۷۶ یه نگاه بندازید و پاسخ بفرمایید.



[Mahdi258258]

سلام آقا مهدی
محبت میکنید به پست ۱۷۶ یه نگاه بندازید و پاسخ بفرمایید.

Tc1 و t7 دو ورژن متفاوت می‌باشد...فایلی که شما فرستادید در واقع یک پوشه از مجموعه یک سایت روسی می‌باشد که به عنوان پروژه clone tester فایل بسیاری از نسخه های تستر قطعات در آن موجود می‌باشد ولی فقط عکس t7 قرار داده شده..قبلا یک نمونه فایل ،t7 انجمن گذاشتم بازم چند نمونه فایل اورجینال با عکس برد برای استفاده دوستان قرار میدهم..
[hide]مشاهده فایل‌پیوست LCR tX.zip[/hide]



[رسول21]

من یه تستر t4 دارم که متاسفانه خازن پر رو بهش وصل کردم وسوخت میشه با تهیه ایسی جدید پروگرم کرد؟ یا قطعات دیگه ای هم میسوزه کسی تجربه ای داره؟



[sardarshams]

درود بر دوستان

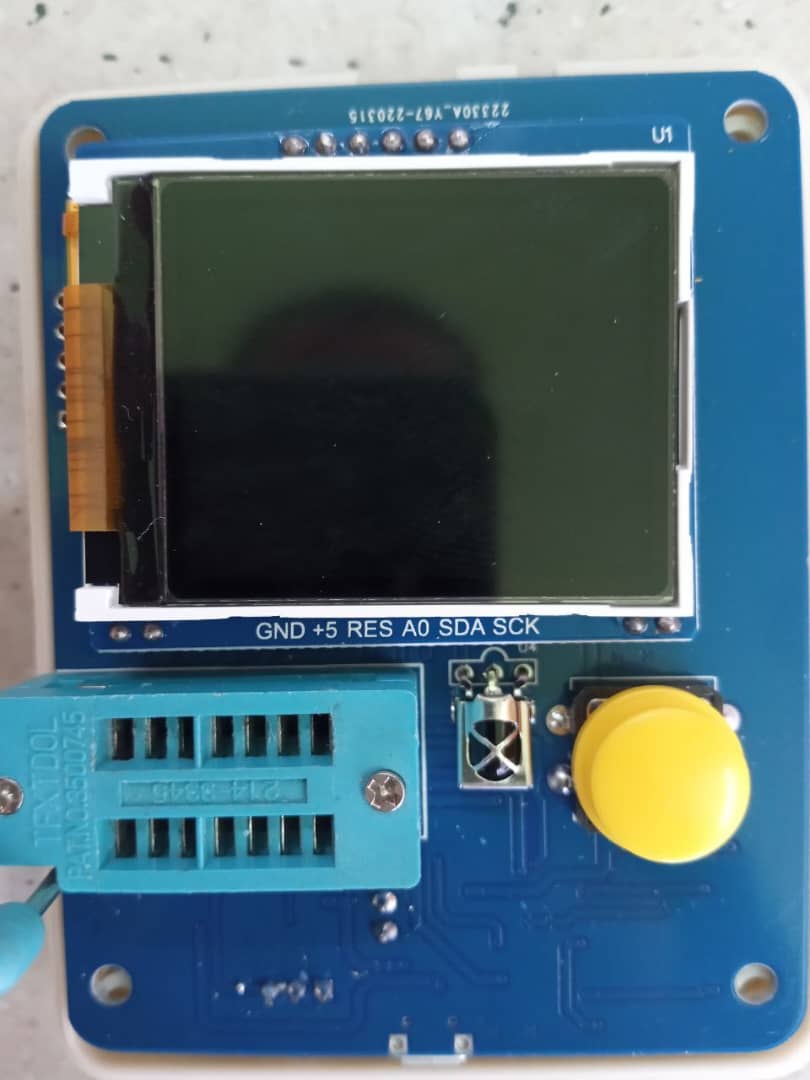

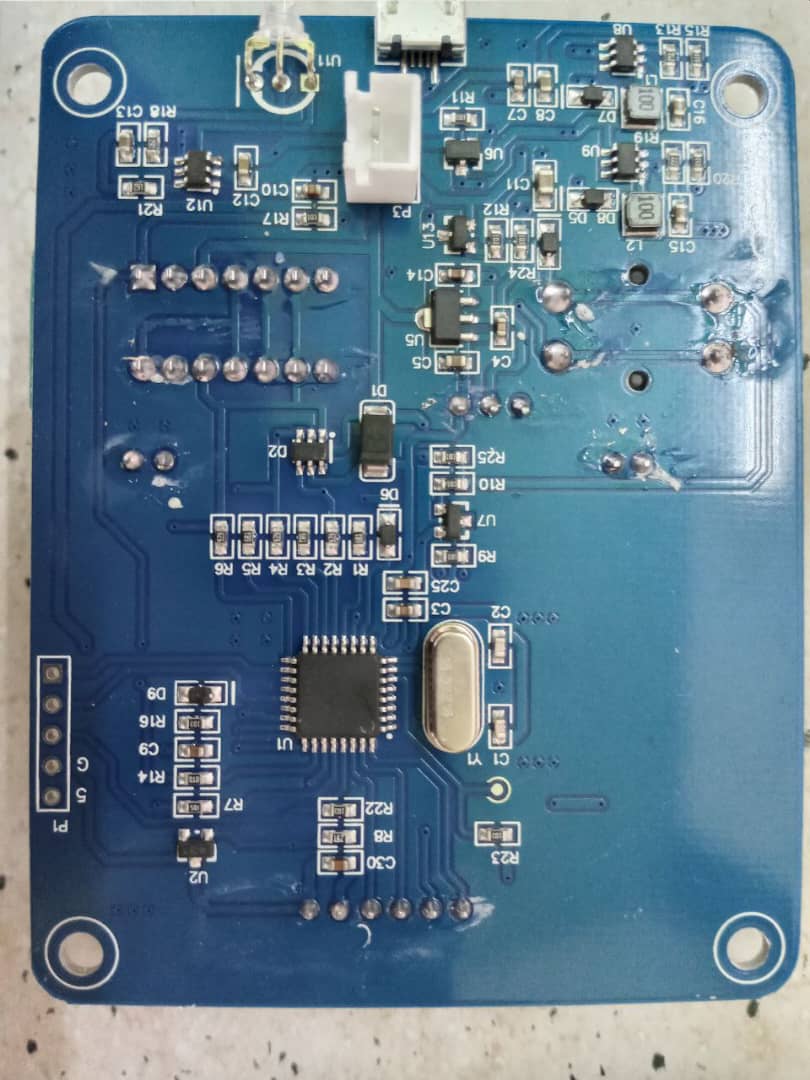

این تستر کدوم مدل هست چون روی pcb هیچی ننوشته و شماره میکرو هم پاک شده ممنون میشم راهنمایی کنید و در ظمن فایل پروگرام میکرو را هم نیاز دارم



[Mahdi258258]

من یه تستر t4 دارم که متاسفانه خازن پر رو بهش وصل کردم وسوخت میشه با تهیه ایسی جدید پروگرم کرد؟ یا قطعات دیگه ای هم میسوزه کسی تجربه ای داره؟

سلام...اکثرا فقط ای سی اتمگا 328 آسیب میبینه که باید تعویض و پروگرام بشه...



[infoshinfo]

من یه تستر t4 دارم که متاسفانه خازن پر رو بهش وصل کردم وسوخت میشه با تهیه ایسی جدید پروگرم کرد؟ یا قطعات دیگه ای هم میسوزه کسی تجربه ای داره؟

همونطور که دوست‌مون گفتن، معمولا آیسی میکرو آسیب می‌بینه و نیاز به پروگرام مجدد برنامه و یا تعویض و پروگرام برنامه داره.
اما بهتره قبل از پروگرام مجدد میکرو، قطعاتی مثل دیود اری محافظتی که ولتاژ گذار رو کنترل میکنه، دیود کناری اون و یا مقاومت‌هایی که در مسیر پایه زیف سوکت تا میکرو هم هست؛ چک کنید و از سلامت اونها مطمئن بشید.



[infoshinfo]

درود بر دوستان
این تستر کدوم مدل هست چون روی pcb هیچی ننوشته و شماره میکرو هم پاک شده ممنون میشم راهنمایی کنید و در ظمن فایل پروگرام میکرو را هم نیاز دارم

سلام
تصویر شما کیفیت لازم رو نداره؛ اما با توجه به شکل آیسی و خروجی‌هاش که تونستم از این تصویر بفهمم؛ تستر شما T7 و آیسی اون Atmega328p هست.
که انجمن مربوطه‌اش در آدرس زیر هست:
اشکال در عملکرد تستر TCR-T7
ضمنا می‌تونید برای اطمینان پایه‌های آیسی که روی برد شما مشخص هست؛ مثل تغذیه، کریستال، ریست و ... رو با دیتاشیت Atmega328p که در ادامه میارم چک کنید.



[hamid9873]

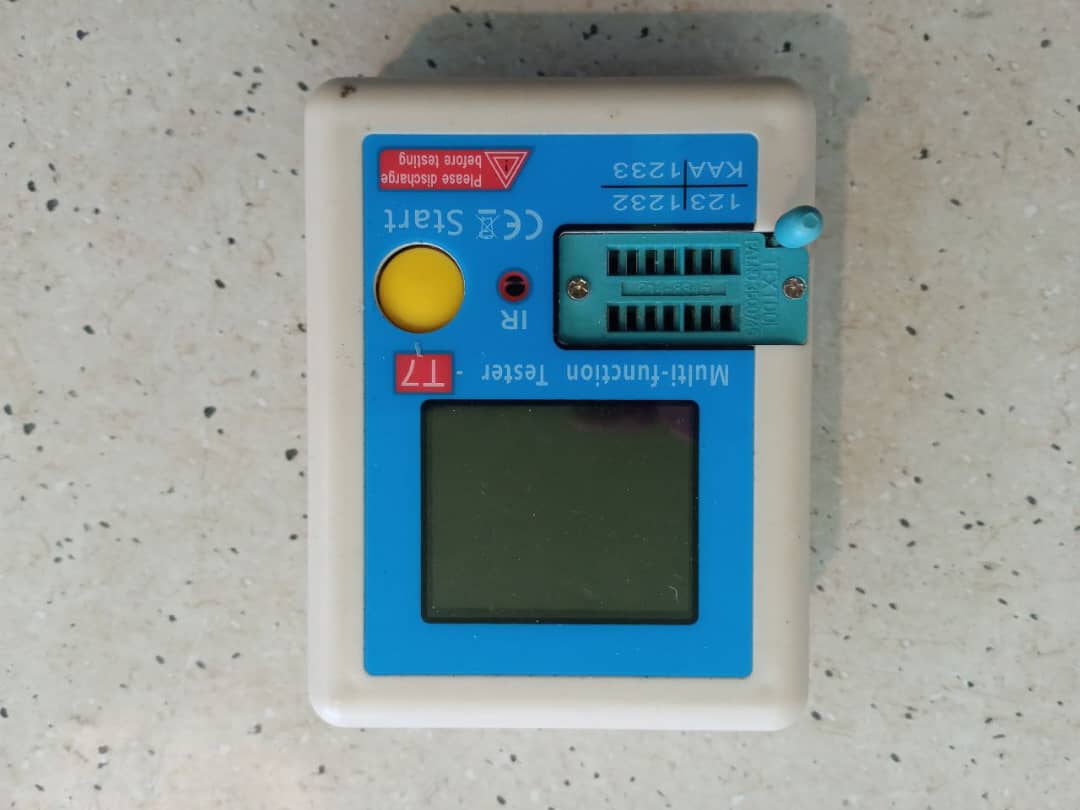

این مدل t7هست که صفحه رنگی داره



[parsia90]

سلام...اکثرا فقط ای سی اتمگا 328 آسیب میبینه که باید تعویض و پروگرام بشه...

درود . میشه آموزش تعویض و پروگرام کردن آی سی اتمگا رو هم بگذارید؟
