درود
بزرگترین ایراد این نقشه
ایراد بعدی این نقشه اینه

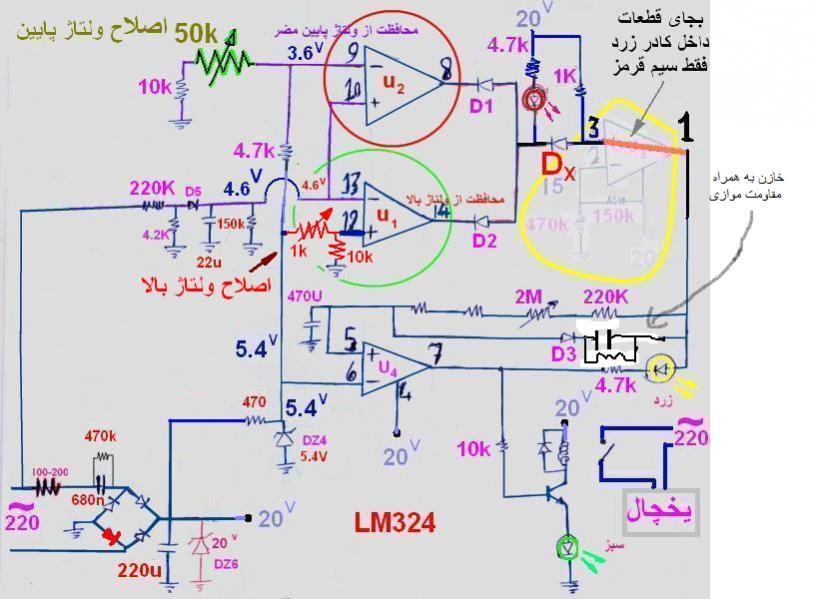

با برق غیرمجاز که ولتاژ خروجی یکی از آپ امپ های u1 یا u2 صفر ولت میشه دراینصورت خازن 470 میکرو از طریق D1 , D2 , DX اتصال کوتاه میشه و به شکل بسیار بد و ناگهانی تخلیه میشه که بسیار مضرره چون فشار شدیدی به آپ امپ مربوطه ( U1 یا U2 ) وارد میکنه ( اگه U3 حذف نشه به U3 فشار وارد میشه ) زیرا درواقع دوسر خازن فوق الذکر که با 20 ولت شارژ شده از طریق آپ امپ مربوطه اتصال کوتاه میشه.
برای مشاهده شدت این مخاطره میتوانید یک خازن 470 میکرو را با 20 ولت شارژ و سپس دو پایه خازن را اتصال کوتاه کنید و شدت جرقه را مشاهده کنید و لذا آپ امپ باید این جرقه ناشی از جریان زیاد را در زمان تخلیه تحمل کنه که احتمال صدمه آپ امپ را بسیار زیاد میکنه .
از سوی دیگر جریان ناشی از شورت کردن پایه های خازن بشدت موجب کاهش عمر خازن میشه.
بنابرین این محافظ تازمانیکه ولتاژ برق شهر نرمال باشه کار میکنه ( که البته تا اینجا کاری نکرده ) ولی اگه برق شهر غیرمجاز بشه با احتمال زیاد خودش میسوزه و باید یکی از این محافظ ، محافظت کنه
البته مشتری بنده خدا تصور میکنه این محافظ مثلا دو سال کار کرده و سوخته درحالیکه چند ثانیه هم کار نکرده و با اولین یا چندمین بار که برق شهر ، غیرمجاز شده سوخته و نتونسته وظیفه خودشو انجام بده و شبیه فیوز ساده عمل کرده .
چاره چیست ؟
باید با کلکی جریان دشارژ را کم کنیم تا برای آپ امپ قابل تحمل باشه اما چطور ؟

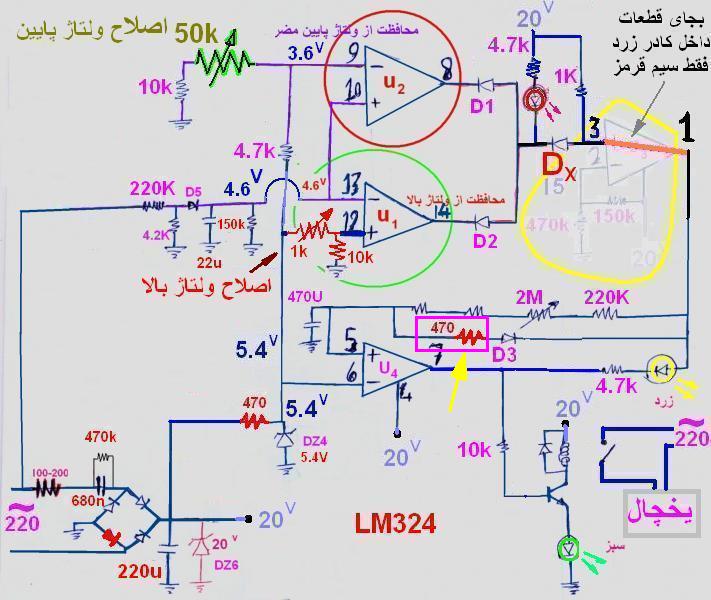

1- اگر مقاومتی با D3 سری کنیم ، درسته که جریان دشارژ برای آپ امپ قابل تحمل میشه اما دراینصورت خازن بکندی تخلیه میشه و لذا U4 ( متناسب با مقدار این مقاومت) با تاخیر عمل میکنه و باین ترتیب برق غیرمجاز را با تاخیر قطع میکنه که نقص بزرگی است و خیلی بد و مضره.
2- روش صحبحی که شما پیشنهاد می کنید
بطوریکه جریان دشارژ بسیار کم بشه ولی تاثیری در سرعت عمل محافظ نداشته باشه و برق غیرمجاز را بلافاصله با همون سرعت قبلی قطع کنه .
ضمنا پاسخ سوال 150 کیلویی پست 77 معطل مونده
سپاس
