سپاس از وقتی که گذاشتید
استاد اگر لطف کنید تحلیلتون رو بگید ممنون میشم که ای سی چرا میسوخته ایا همون تخلیه ی خازن که قبلا فرموده بودید مشکله و در چه زمانی رخ میده
دوم در مسیر مقاومت 100 اهم که فرمودید یک مقاومت 680 اهم یک وات وجود داره ایا 100 اهم یک وات اضافه کنم؟
سوم تغذیه ی ایسی رو فراموش کردم درست در گره ی خازن صافی ورودی هست ایا لازم به اضافه کردن زنر هست ؟ هنگام عدم وجود ای سی و وصل نبودن رله تا 25 ولت میرسه که کمتر از ولتاژ نامی ای سی هست و در زمان وصل رله تا 16 افت میکنه
با تشکر فراوان دوباره ی از همراهی شما
درود
نقشه کمرنگ است و چشم من هم ضعیفه و برای بررسی نقشه خیلی اذیت شدم و نتونستم ۶۸۰ اهمی را ببینم که دراینصورت نیاز به ۱۰۰ اهمی نیست.
پاسخ سوال بعدی نیاز به ساعت ها تحلیل و تشریح داره اما خلاصه اینکه هرچند عملکرد اغلب محافظ ها مشابهند و لذا طراحی ، کار پیچیده و سختی نیست اما مهمترین بخش طراحی ، پیش بینی شرایط خاص و پیشگیری از ناهنجاری هاست که طراح ضعیف و ناشی ، دارای این توانایی نیست و اساسا قادر به تشخیص ناهنجاری ها نیست و بتبع آن بابت اعمال تهمیدات لازم ، نیازی احساس نمیکنه
و تفاوت طراحی قوی و ضعیف در همین ظرافت هاست درحالیکه هر دو نقشه قوی و ضعیف ، ظاهر بسیار مشابهی دارند ، اما یکی از آنها بسرعت صدمه می بینه و دیگری هرگز خسارتی تحمل نمیکنه.
زمانیکه نقطه ای از مدار را به منبعی با مقاومت ناچیز متصل میکنید ، درواقع ازادی اون نقطه رو سلب میکنی و علاوه بر اختلال سیستم موجبت عبور جریان زیاد هم فراهم میشه و باباش درمیاد.
ممکنه سوال بشه نقطه ای که باید تابع تغییرات منبع باشه چه ایرادی داره که با مقاومت داخلی ناچیز ، تابع منبع سیگنال باشه ؟
یعنی اگه قراره نقطه ای را صفر ولت و گاهی ۶ ولت کنیم ، چه اشکالی داره که با منبع پرقدرت اینکار رو انجام بده.
ایراد فراوانی داره زیرا درسته که یک نقطه قراره تابع تغییرات منبع سیگنال باشه اما این عمل نباید با زورگویی شدیدی همراه باشه زیرا در غیراینصورت در شرایط خاص ، منجر به عبور جریان شدیدی میشه و داغونش میکنه .
شما دست طفلی رو گرفتی که در جهات صحیح پیاده روی و هدایتش کنی اما اگه با مقاومت داخلی ناچیز یعنی با قدرت زیادی تغییر جهات را اعمال کنی کتف بچه کنده میشه و لذا باید با مقاومت داخلی بزرگ و مناسب یعنی با ملایمت اقدام کنی که مقصود بدون ناهنجاری حاصل بشه ، نه با خشونت و با ناهنجاری.
و درسته که دسته دنده برای تعویض دنده ، تابع جهت حرکت دست راننده است اما اگه راننده با قدرت زیادی دنده عوض کنه ، دسته دنده از ریشه کنده میشه .

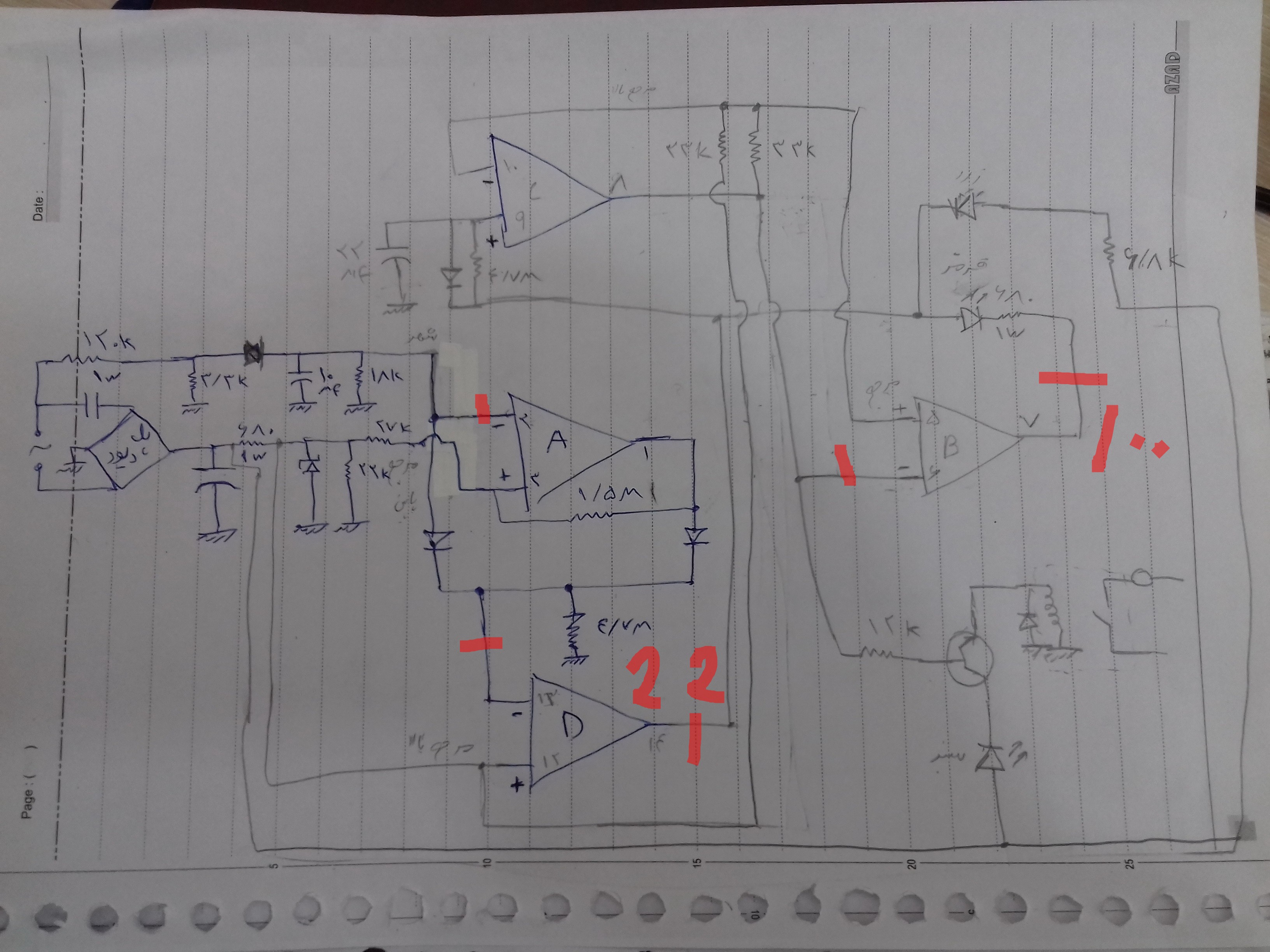

و لذا مقاومت هایی اضافه کردم که مقاومت داخلی منبع سیگنال ، زیاد و لذا قدرت منبع ناچیز باشه تا مقصود بدون خشونت حاصل بشه که صدمه نبینه.
بمنظور پیشگیری از خرابی خازن ها باید از خازن هایی با ولتاژ بآلاتر از ۲۵ ولت استفاده کنی مثلا بجای خازن ۱۰۰ میکرو ۱۶ ولت خازن ۱۰۰ میکرو ۳۵ ولت جایگزین بشه.

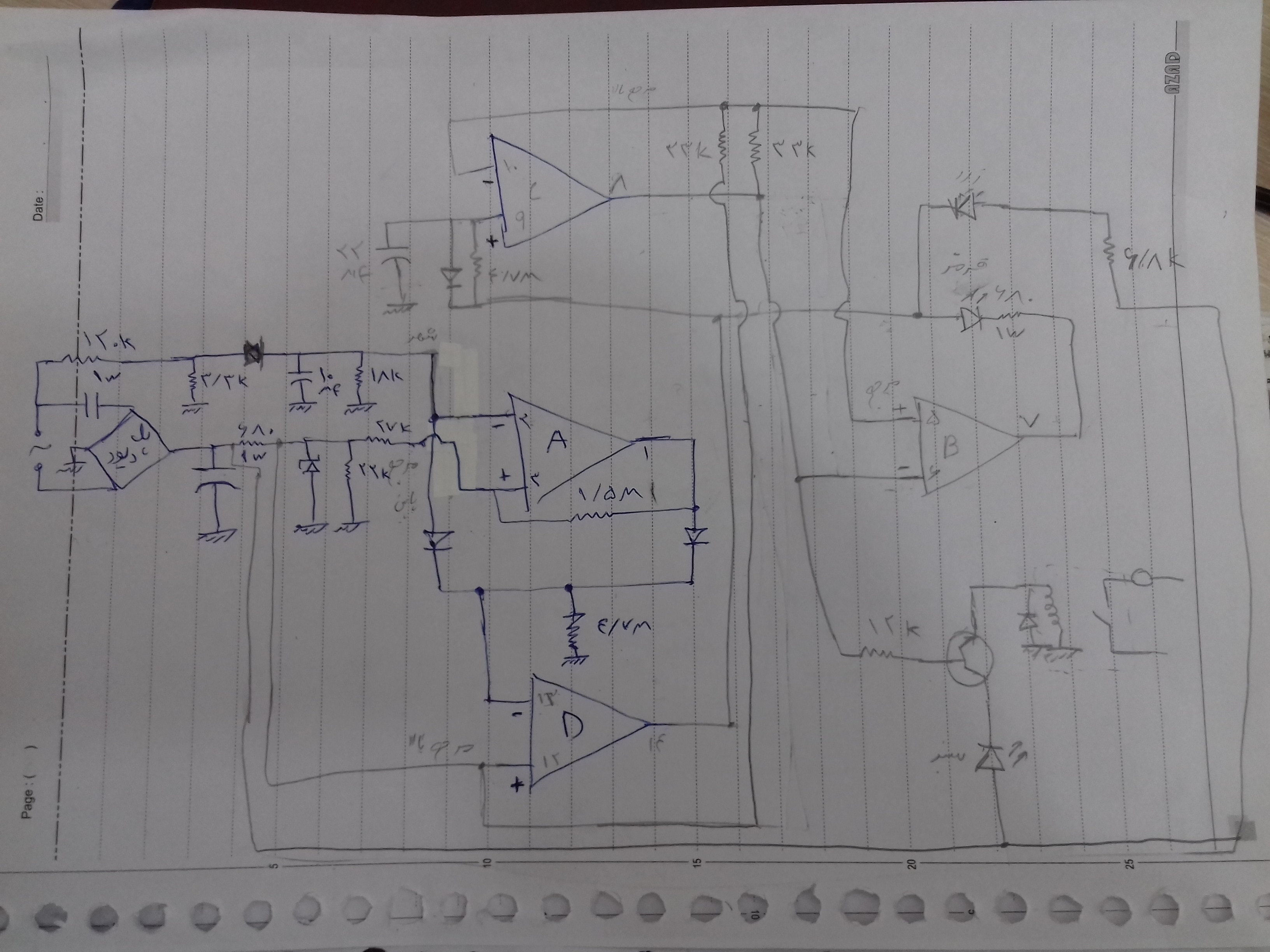

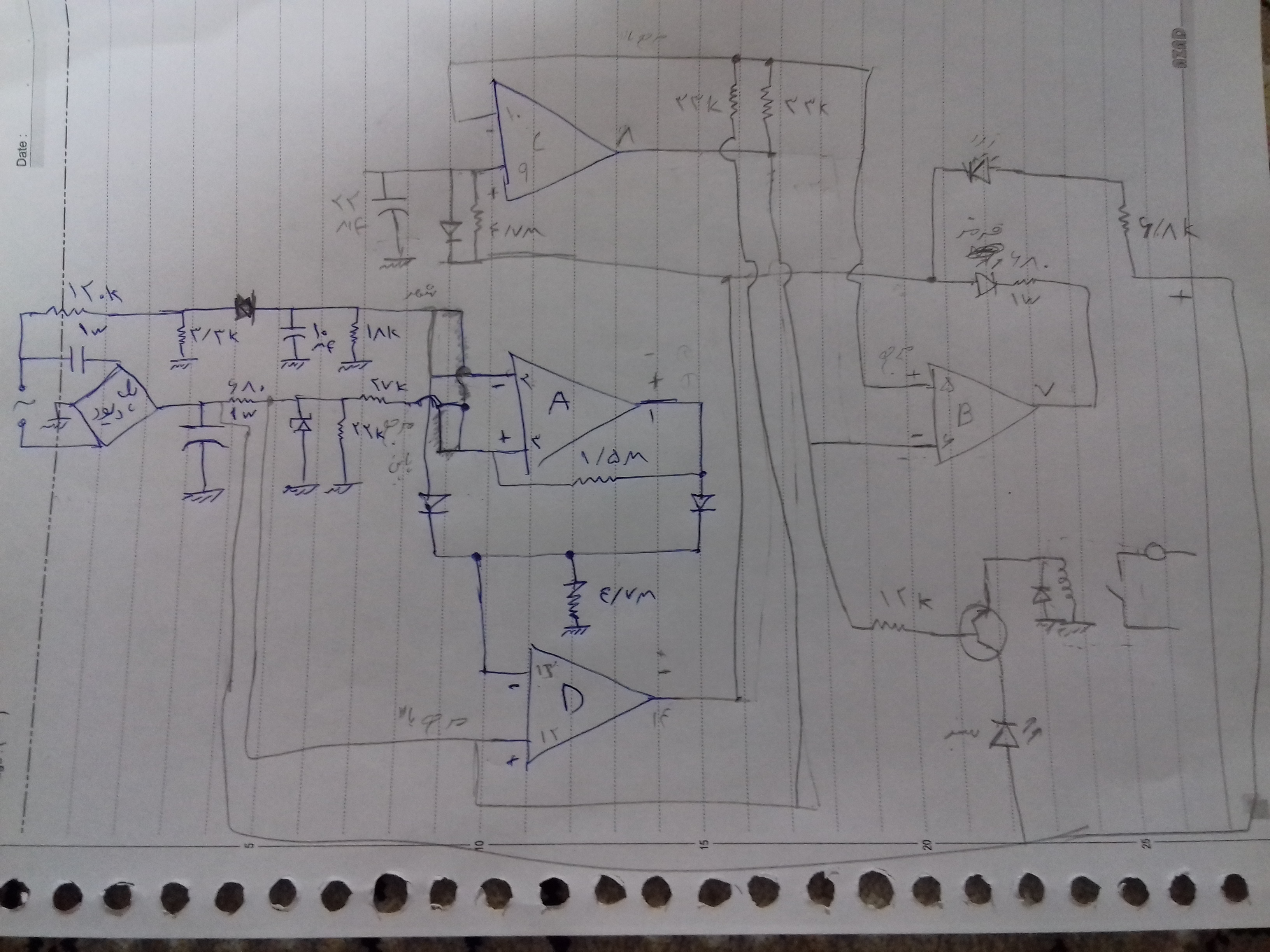

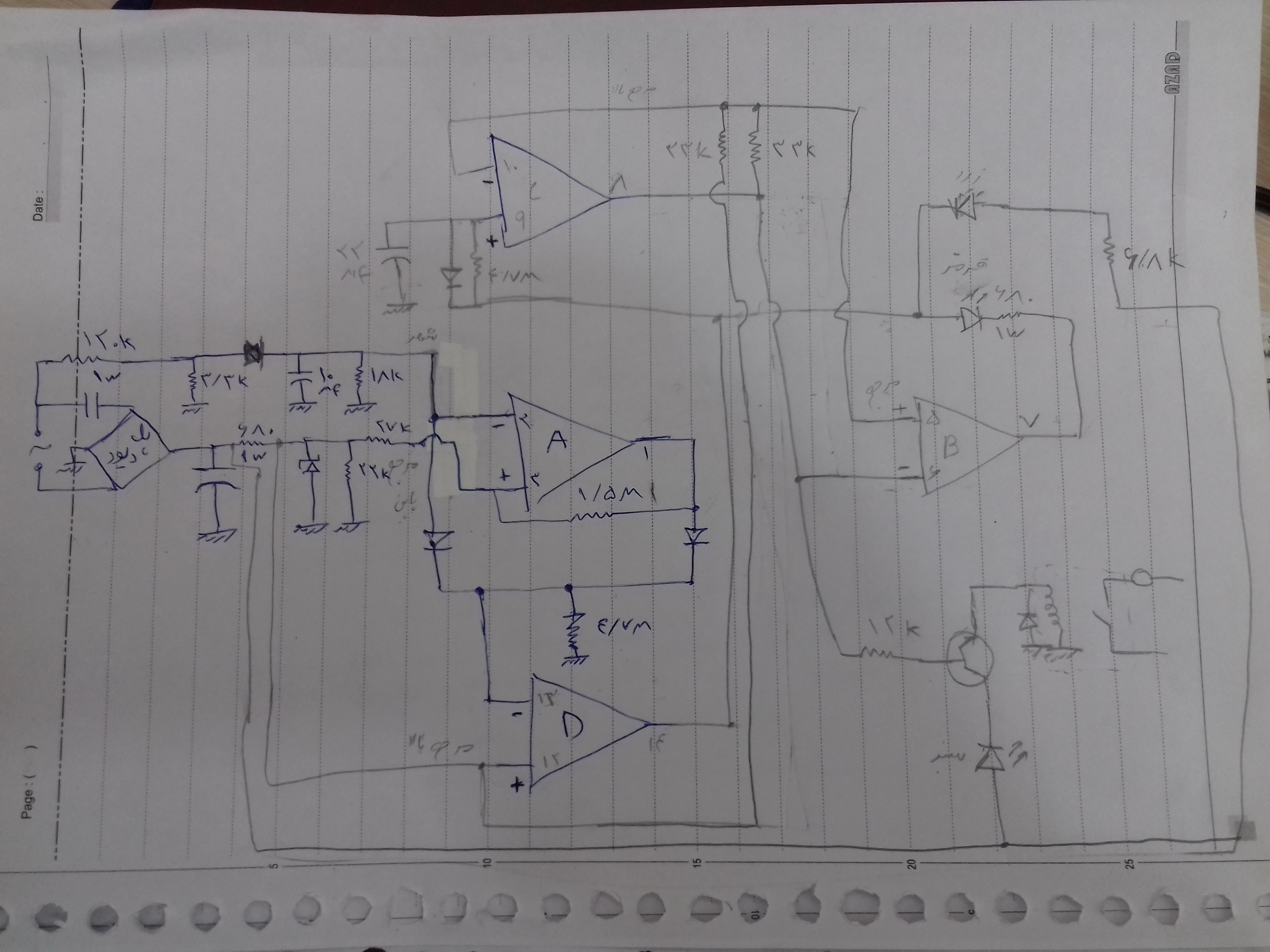

نقشه بخش تغذیه را بدرستی و با شفافیت نکشیدی و قطعات آنرا مشخص نکردی ولی بنظر میرسه زینر متصل به ۶۸۰ اهمی ، مربوط به تغذیه آی سی هم هست و LM324 با ۳۰ ولت یا ۱۵± ولت صدمه نمیبینه.
سپاس
