با سلام خدمت دوستان و استاد غزال
کنجکاو بودم دوباره برد رو تحویل گرفتم تا مزاحم وقتتون بشم
نه استاد چیزی رو جز ای سی تعویض نکردم
با تست دیود پایه های ای سی و مقایسه با ای سی سالم به نظر پایه 2 خرابه و مقدار 0.200 نشون میده

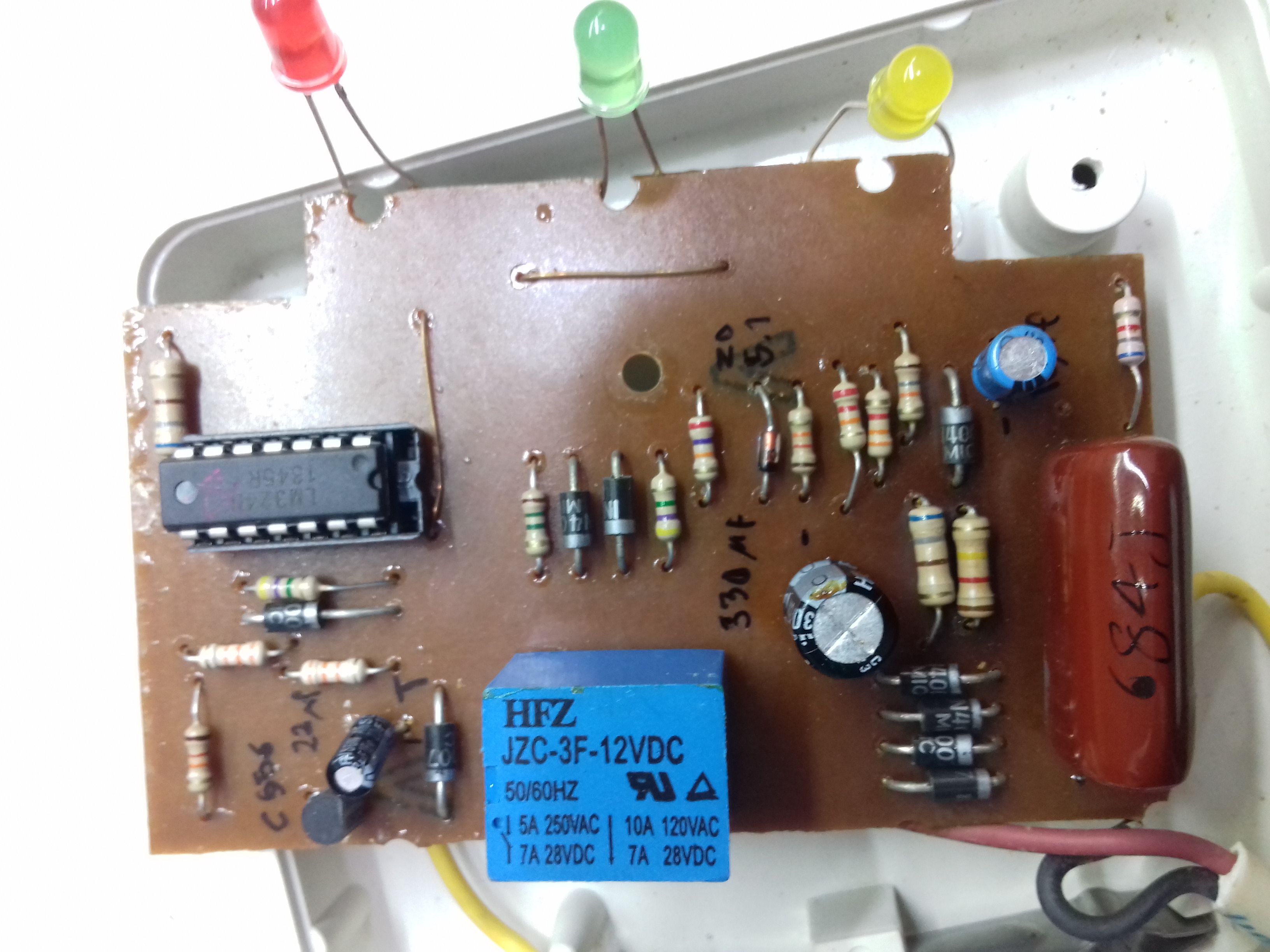

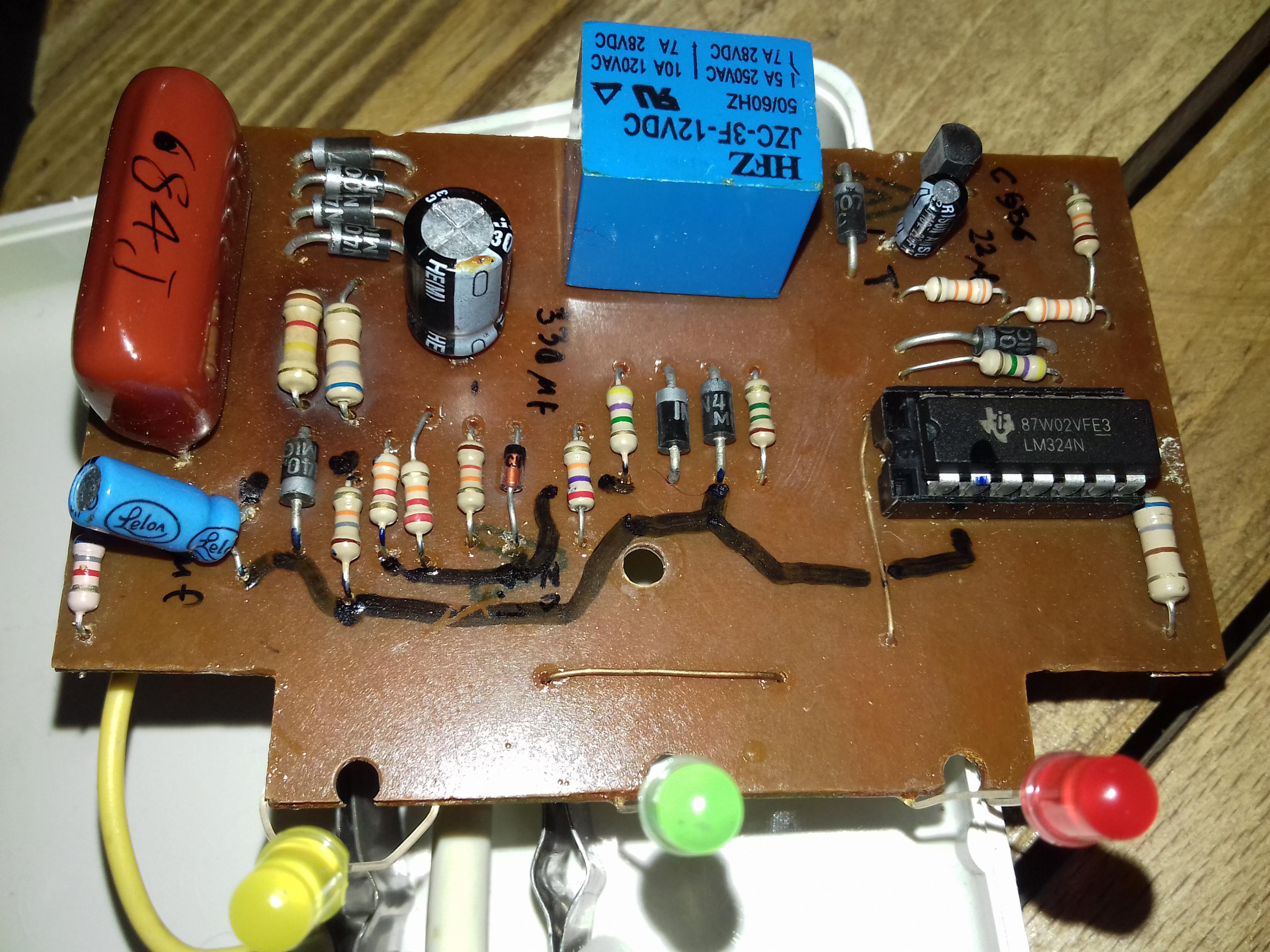

مشاهده فایل‌پیوست 178442

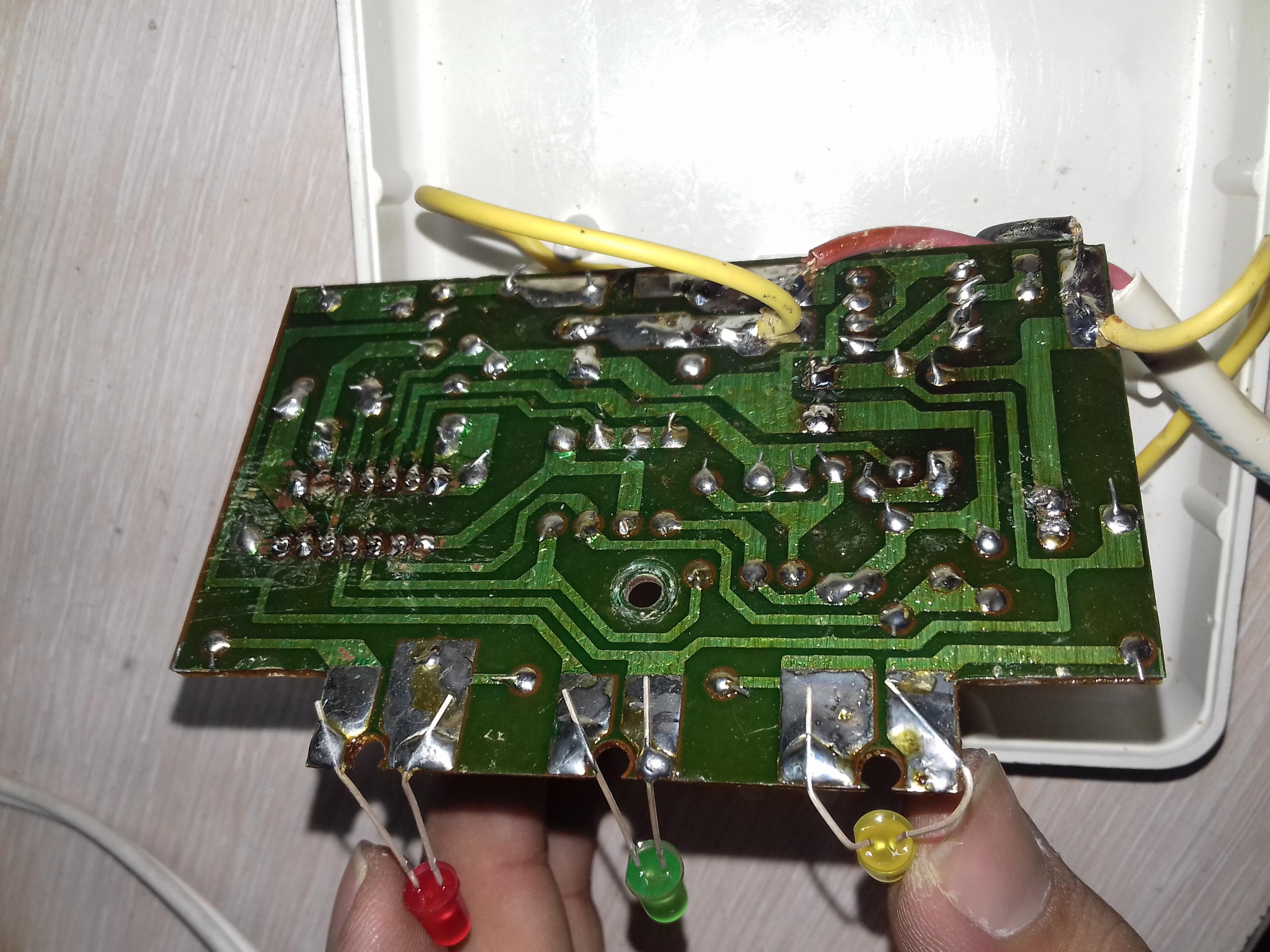

فعلا مسیر رو روی برد رسم کردم تا زمانی که بتونم شماتیک رو بکشم
در همین تاپیک مرقوم فرمودید یا تاپیکی دیگر و به چه عنوانی
با سپاس
درود
در همین تاپیک مرقوم فرمودید یا تاپیکی دیگر و به چه عنوانی
در همین تاپیک یکی از مدل های مختلف و مشابه محافظ یخچال را بدقت و بصورت عمیق تحلیل کردم و نقاط ضعف آنرا شناسایی و پس از آنکه نقائص طراحی را برطرف و از منظر علمی راهکار لازم را پیشنهاد کردم ، یکی از کاربران محترم اقدام به تست عملی آن نمود و پاسخ صحیح و مورد انتظار سیستم را اعلام و تایید فرمود .
بنحویکه یکی از ۴ آپ امپ آی سی حذف گردید تا ضمن افزایش کیفیت نقشه ، موجبات افزایش شدید طول عمر آن نیز فراهم گردید.
که اگرچه شماره پست مربوطه را بخاطر ندارم ، اما چنانچه از پست اول اقدام به مطالعه عمیق فرمایید و از مطالعه سطحی امتناع فرمایید ، بدون تردید شبیه داستان ، شما را جذب و ناگزیر به تعقیب و پیگیری لذت بخشی خواهد کرد و در اینصورت بسرعت ، بخش مورد نظر خود را خواهید دید و به تسلط کافی خواهید رسید.
قابل ذکر است که عمده محافظ ها مشابه یکدیگرند و تنها تفاوت آنها در استفاده از آپ امپ دلخواه است .
مثلا در یک مدل آپ امپ اول بعنوان محافظت از ولتاژ غیرمجاز بالا استفاده شده و در مدل دیگر آپ امپ چهارم و در مدل دیگر آپ امپ سوم برای این منظور استفاده شده و لذا تقریبا جملگی آنها مشابه یکدیگرند .
اما بابت شناسایی صدمه فرمودید :
با تست دیود پایه های ای سی و مقایسه با ای سی سالم به نظر پایه 2 خرابه و مقدار 0.200 نشون میده
درحالیکه مقاومت یک پایه معنی و مفهومی نداره و باید نسبت به نقطه یا پایه دیگری اعلام فرمایید و نیز بفرمایید از دو طرف ( و با جابجایی پروب ها هم ) چنین مقاومتی داره یا از یکطرف .
و با توجه به صدمه پایه ۲ باید نقشه قطعات متصل به پایه های ۱ و ۲ و ۳ را بکشید.
اما ازآنجاکه محافظ دارای نقشه ساده ای است میتوانید نقشه کامل آنرا بکشید و اثر خود را برای همیشه در انجمن ، ماندگار و قابل استفاده سازید ، همانگونه که من علیرغم ضیق وقت آزاد ، یک نمونه را کشیدم و تقدیم کردم.

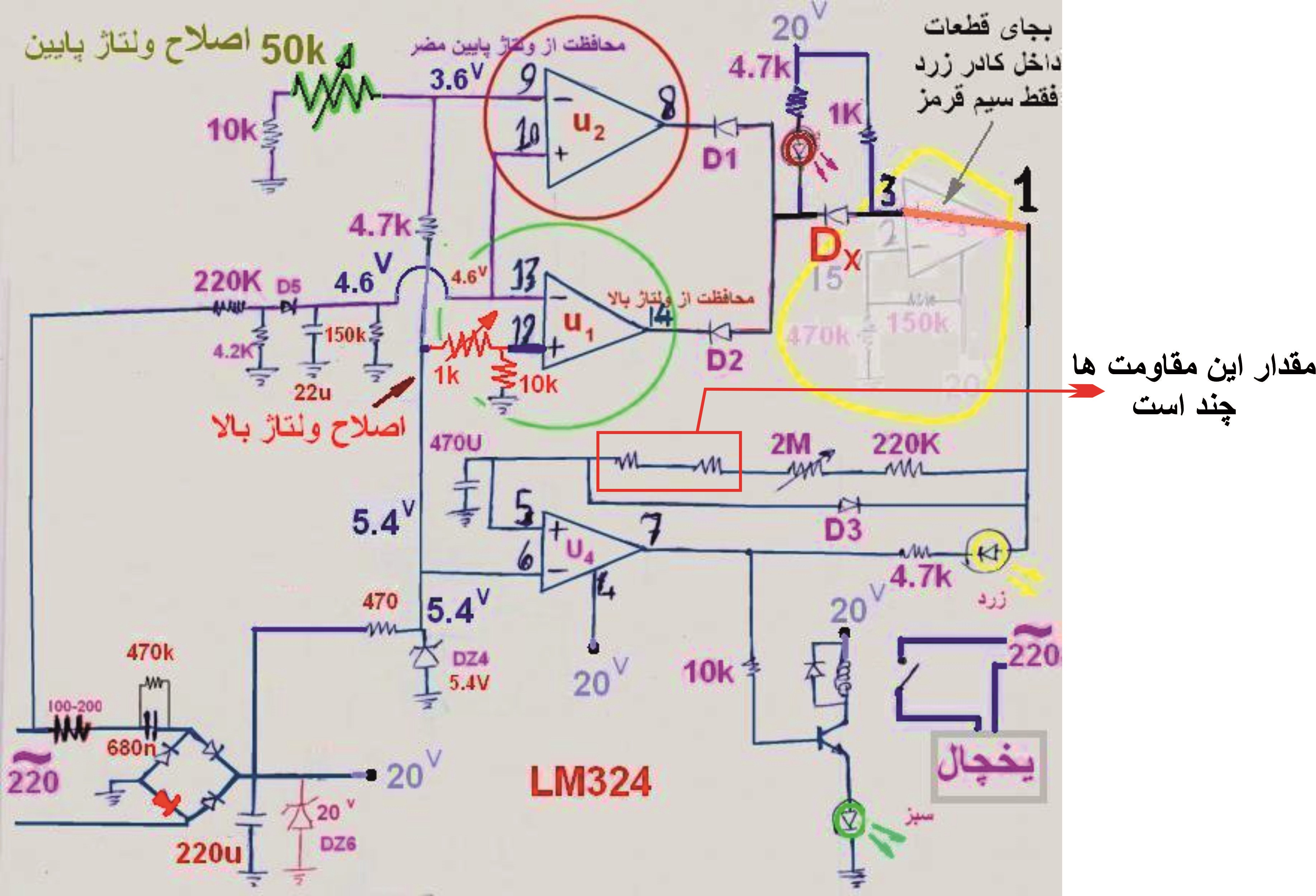

بخصوص که میتوانید از نقشه دستی که تقدیم کردم الگو بگیرید و مشابه ان بکشید و جابجایی لازم را لحاظ فرمایید ، یعنی فقط شماره پایه ها و احیانا مقادیر قطعات ، متفاوت خواهد شد .
مطمئنم در صورتیکه نقشه کامل را بکشید از این فرصتی که حاصل شده ، در راستای تسلط قابل توجه و تحول و جهش علمی فنی خود استفاده خواهید کرد. و یکی از لذتبخش ترین خاطرات شما خواهد شد.
سپاس
