دلیل نیاز دیودهای موازی به مقاومت سری


همانطور که این بخش را بدرستی و کامل اشاره فرمودید
ازآنجاکه هیچ دو دیودی وجود نداره که دقیقا مشخصات یکسانی داشته باشند لذا فرض کنید دیود d1 در ولتاژ ۶۹، ولت و d2 در ۷، ولت هدایت کامل میکنه .
لذا با موازی شدن این دو دیود بدیهی است که دیود d1 که دریچه آن با ولتاژ کمتری کاملا باز میشود اجازه تولید ۷، ولت را نخواهد داد زیرا دراینصورت فراتر از توانایی d1 است ( که ۶۹، ولتی است ) و خواهد سوخت

بنابرین دریچه یک دیود با ولتاژ پایین تر کاملا باز و دریچه دیگری به حالت نیم باز خواهد بود و این تفاوت موجب تولید حرارت شدیدتر در دیود اول شده و هدایت آنرا نیز شدیدتر میکند و استراحت و بسته شدن دریچه دومی را نیز تشدید میکند و این روند ادامه می یابد تا منجر به صدمه دیود گردد.

اما چاره چیست ؟


روش اول

یکی از راه های حل این مشکل ، استقلال جریان هر دیود با استفاده از ترانس های متعدد متناسب با جریان هر دیود است. یعنی چی ؟

مثلا اگر جریان ۲۰ آمپر نیاز داریم میتونیم بجای یک ترانس ۲۰ آمپری و دو دیود موازی ۱۰ آمپری از دو ترانس ۱۰ آمپری و دو دیود ۱۰ آمپری مجزا استفاده کنیم تا ناگزیر به موازی کردن دیودها نباشیم که فعلا مورد نظر ما نیست .
روش دوم در روش دوم باید از مقاومت مناسب و کوچک سری با هر دیود استفاده کنیم چرا ؟

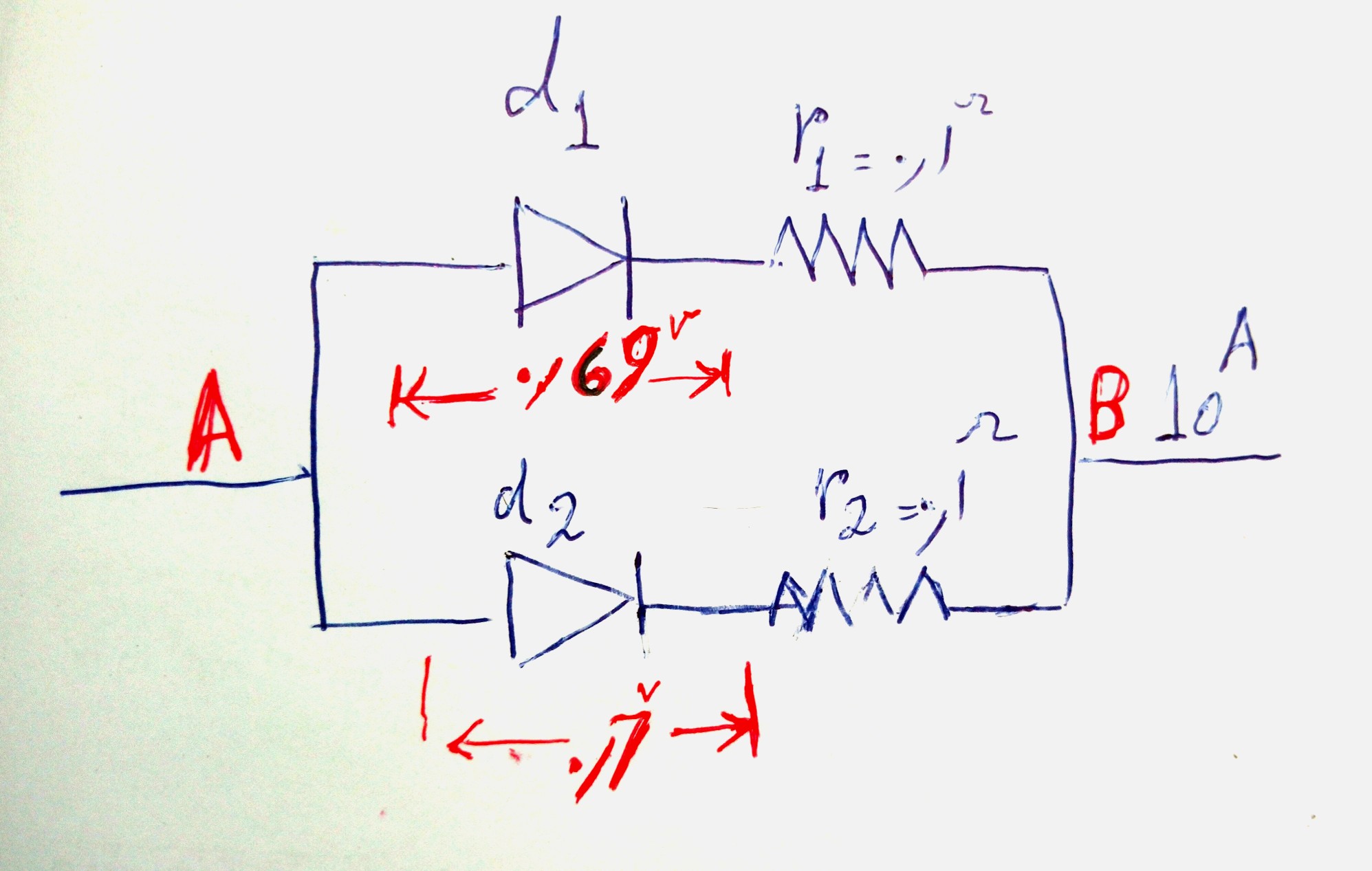

برای تحلیل عملکرد این سیستم به تصویر بالا توجه فرمایید
فرض کنید مصرف کننده متصل به دیودها به ۱۰ آمپر نیاز داره که باید از طریق دو دیود d1 و d2 تامین بشه لذا شرایط نامتعادل را بررسی میکنیم تا ببینیم آیا قادر به تقسیم متعادل جریان هست یا نه

برای حالت اول نامتعادل فرض کنیم جریان کمتر از نصف جریان کل از d1 عبور کند تا ببینیم امکان داره بیشتر از نصف جریان از d2 عبور کنه یعنی فرض کنیم از d1 جریان ۴ آمپر عبور میکند تا ببینیم میتونه جریان ۶ آمپر از d2 عبور کنه .

به این ترتیب وقتی جریان d1 مقدار ۴ امپر باشه ، افت ولتاژ دو سر r1 برابر با ۴، ولت خواهد بود و گفتیم ولتاژ d1 مقدار ۶۹، ولت است دراینصورت ولتاژ ۱،۰۹ ولت در دو نقطه AB تولید میشود
بنابرین با توجه به ولتاژ d2 که ۷، ولت است ولتاژ دو سر r2 مقدار ۳۹، ولت خواهد بود . و لذا جریان r2 و d2 مقدار ۳،۹ آمپر خواهد بود
به این ترتیب ازآنجاکه مجموع دو جریان حدود ۸ امپر است لذا این حادثه محال است زیرا مصرف کننده ۱۰ آمپر مصرف میکند نه ۸ آمپر

حالت دوم نامتعادل را فرض کنید که اگه جریان بیشتر از نصف یعنی ۶ آمپر از d1 تامین بشه .( ببینیم آیا ممکنه ۴ امپر از d۲ عبور کنه؟ )
دراینصورت وقتی جریان d1 برابر ۶ آمپر باشه ، بدیهی است که ولتاژ دو سر r1 مقدار ۶، ولت و دو نقطه AB برابر ۱،۲۹ ولت است
بنابرین با توجه به ولتاژ d2 که ۷، ولت بود و بتبع آن دو سر r2 برابر ۵۹، ولت خواهد بود لذا بدیهی است که جریان ۵،۹ آمپر از r2 و d2 عبور میکنه.
اما این مورد هم محال است زیرا مجموع جریان دو دیود حدود ۱۲ آمپر شد درحالیکه جریان مصرف کننده ۱۰ آمپر است نه حدود ۱۲ آمپر .

نتیجه: دیدیم در حالت اول اگه ۴ امپر از d1 عبور کنه از d2 هم همون حدود ۴آمپر عبور میکنه
و در حالت دوم اگر از d1 مقدار ۶ امپر عبور کنه از d2 هم تقریبا ۶ امپر عبور میکنه
بنابرین اگرچه دو مثال فوق ثابت کرد که دیود ها ناگزیر به رعایت انصاف هستند و چاره ای ندارند و باید جریان مساوی منتقل کنند و لذا هر جریانی از d1 عبور کنه d2 راه پس و پیش نداره و باید تقریبا معادل همان جریان را به عهده بگیره و لذا بدیهی است که اگه ۵ آمپر از d1 عبور کنه d2 هم مجبوره انتقال ۵ آمپر را بعهده بگیره و نیاز به بررسی ۵ آمپر نیست اما با این وجود تست میکنیم

لذا اگه ۵ آمپر از d1 عبور کنه افت ولتاژ دو سر مقاومت r1مقدار ۵، ولت است که با توجه به ولتاژ d1 بدیهی است ولتاژ AB مقدار ۱،۱۹ ولت خواهد شد
و با توجه به ولتاژ d2 که ۷، ولت است افت ولتاژ دو سر r2 مقدا ر ۴۹، ولت و لذا جریان r2 و d2 مقدار ۴،۹ آمپر تحمل میکنند و ملاحظه میفرمایید اگر ۱۰ آمپر از این دو دیود دریافت کنیم راهی جز تقسیم منصفانه جریان ندارد و هر کدام ناگزیر به تحمل حدود ۵ آمپر هستند​

سپاس

آخرین ویرایش:

امیر سجاد

VIP+ افتخاری
کاربر +vip پلاس
2018-07-10
1,232
4,381
ایران
درود
دلیل نیاز دیودهای موازی به مقاومت سری

مشاهده فایل‌پیوست 159612

همانطور که این بخش را بدرستی و کامل اشاره فرمودید
ازآنجاکه هیچ دو دیودی وجود نداره که دقیقا مشخصات یکسانی داشته باشند لذا فرض کنید دیود d1 در ولتاژ ۶۹، ولت و d2 در ۷، ولت هدایت کامل میکنه .
لذا با موازی شدن این دو دیود بدیهی است که دیود d1 که دریچه آن با ولتاژ کمتری کاملا باز میشود اجازه تولید ۷، ولت را نخواهد داد زیرا دراینصورت فراتر از توانایی دیود ( ۶۹، ولت ) است و خواهد سوخت

بنابرین دریچه یک دیود با ولتاژ پایین تر کاملا باز و دریچه دیگری به حالت نیم باز خواهد بود و این تفاوت موجب تولید حرارت شدیدتر در دیود اول شده و هدایت آنرا نیز شدیدتر میکند و استراحت و بسته شدن دریچه دومی را نیز تشدید میکند و این روند ادامه می یابد تا منجر به صدمه دیود گردد.

اما چاره چیست ؟
همانطورکه مطلعید یکی از راه های حل این مشکل ، استقلال جریان هر دیود با استفاده از ترانس های متعدد متناسب با جریان هر دیود است. یعنی چی ؟

مثلا اگر جریان ۲۰ آمپر نیاز داریم میتونیم بجای یک ترانس ۲۰ آمپری و دو دیود موازی ۱۰ آمپری از دو ترانس ۱۰ آمپری و دیود ۱۰ آمپری مجزا استفاده کنیم تا ناگزیر به موازی کردن دیودها نباشیم که فعلا مورد نظر ما نیست .

اما در روش دوم باید از مقاومت مناسب و کوچک سری با هر دیود استفاده کنیم چرا ؟

برای تحلیل عملکرد این سیستم به تصویر بالا توجه فرمایید
فرض کنید مصرف کننده متصل به دیودها به ۱۰ آمپر نیاز داره که باید از طریق دو دیود d1 و d2 تامین بشه لذا شرایط نامتعادل را بررسی میکنیم تا ببینیم آیا قادر به تقسیم متعادل جریان هست یا نه

برای حالت اول نامتعادل فرض کنیم جریان کمتر از نصف جریان کل از d1 عبور کند تا ببینیم امکان داره بیشتر از نصف جریان از d2 عبور کنه یعنی فرض کنیم از d1 جریان ۴ آمپر عبور میکند تا ببینیم میتونه جریان ۶ آمپر از d2 عبور کنه .

به این ترتیب وقتی جریان d1 مقدار ۴ امپر باشه ، افت ولتاژ دو سر r1 برابر با ۴، ولت خواهد بود و گفتیم ولتاژ d1 مقدار ۶۹، ولت است دراینصورت ولتاژ ۱،۰۹ ولت در دو نقطه AB تولید میشود
بنابرین با توجه به ولتاژ d2 که ۷، ولت است ولتاژ دو سر r2 مقدار ۳۹، ولت خواهد بود . و لذا جریان r2 و d2 مقدار ۳۹، آمپر خواهد بود
به این ترتیب ازآنجاکه مجموع دو جریان حدود ۸ امپر است لذا این حادثه محال است زیرا مصرف کننده ۱۰ آمپر مصرف میکند نه ۸ آمپر

حالت دوم نامتعادل را فرض کنید جریان بیشتر از نصف یعنی ۶ آمپر از d1 تامین میشه .( تا ببینیم آیا ممکنه ۴ امپر از d۲ عبور کنه؟ )
دراینصورت وقتی جریان d1 برایر ۶ آمپر باشه ، بدیهی است که ولتاژ دو سر r1 مقدار ۶، ولت و دو نقطه AB برابر ۱،۲۹ ولت است
بنابرین d2 که ۷، ولت بود و لذا دو سر r2 برابر ۵۹، ولت خواهد بود و حاکی از جریان ۵۹، آمپر است که از r2 و از d2عبور میکند
اما این مورد هم محال است زیرا مجموع جریان دو دیود حدود ۱۲ آمپر شد درحالیکه جریان مصرف کننده ۱۰ آمپر است نه حدود ۱۲ آمپر .

نتیجه دیدیم در حالت اول اگه ۴ امپر از d1 عبور کنه از d2 هم همون حدود ۴آمپر عبور میکنه
و در حالت دوم اگر از d1 مقدار ۶ امپر عبور کنه از d2 هم تقریبا ۶ امپر عبور میکنه

بنابرین اگرچه دو حالت فوق ثابت کرد هر جریانی از d1عبور کنه تقریبا معادل همان جریان میتونه از d2 عبور کنه و نیاز به بررسی ۵ آمپر نیست با این وجود تست میکنیم

لذا اگه ۵ آمپر از d1عبور کنه افت دو سر مقاومت r1مقدار ۵، ولت است که با توجه به ولتاژ d1ولتاژ ABمقدار ۱،۱۹ ولت است
و با توجه به ولتاژ d2 که ۷، ولت است افت ولتاژ دو سر r2مقدا ر ۴۹، ولت و لذا جریان r2 و d2 مقدار ۴۹، آمپر است و ملاحظه میفرمایید اگر ۱۰ آمپر از این دو دیود دریافت کنیم راهی جز تقسیم منصفانه جریان ندارد و هر کدام ناگزیر به تحمل حدود ۵ آمپر هستند


سپاس
سلام بر استا د مهربانم استادم شما از مقام استادی هم بالاتر هستید . متشکرم .
استاد عزیزم دو تا سوال دارم مگه ولتاژ دیود 0/7 ولت است .یا کمتر ./69 وقتی دیود به آستانه شکست برسه کاملا مسیر باز میشه.حالا در توضیحات گفتی دیودی دریچه نیمه باز میشه در ولتاژ شکست اگر امکان هست مختصری در مورد نیمه باز توضیح دهید ؟ متشکرم
..اگر از مسیر دیود 1 6 آمپر عبور کنه .از مسیر دیود 2 هم 6 آمپر عبور مکنه . در این لحظه چطور دیودها و مقاومت ها متعادل میشه رو ی 5امپر پس باید مسیر 1 را طوری طراحی کنیم که مثلا 5 امپر از مسیر 2 هم 5امپر عبور کنه درسته استاد عزیزم.؟


غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,073
سلام بر استا د مهربانم استادم شما از مقام استادی هم بالاتر هستید . متشکرم .
استاد عزیزم دو تا سوال دارم مگه ولتاژ دیود 0/7 ولت است .یا کمتر ./69 وقتی دیود به آستانه شکست برسه کاملا مسیر باز میشه.حالا در توضیحات گفتی دیودی دریچه نیمه باز میشه در ولتاژ شکست اگر امکان هست مختصری در مورد نیمه باز توضیح دهید ؟ متشکرم
..اگر از مسیر دیود 1 6 آمپر عبور کنه .از مسیر دیود 2 هم 6 آمپر عبور مکنه . در این لحظه چطور دیودها و مقاومت ها متعادل میشه رو ی 5امپر پس باید مسیر 1 را طوری طراحی کنیم که مثلا 5 امپر از مسیر 2 هم 5امپر عبور کنه درسته استاد عزیزم.؟

درود
شکست مربوط به زینر هست و دیود آستانه هدایت داره
دیودی که جریان کمتری منتقل میکنه یعنی دریچه اون دیود کاملا باز نیست

۶ آمپر و ۴ آمپر فرضیه بود که اگه ۴ آمپر از یک دیود عبور کنه باید ۶ آمپر از دیگری عبو کنه تا قادر به تامین جریان ۱۰ آمپری مصرف کننده باشه ولی دیدیم دیود دوم هم ۴ آمپر هدایت میکنه

یکبار هم ۶ آمپر فرض کردیم که ببینیم آیا دیود دوم میتونه ۴ آمپر به مصرف کننده منتقل کنه که رویهم ۱۰ امپر مورد نیاز مصرف کننده تامین بشه.

اما دیدیم اگه از اولی ۶ آمپر عبور کنه از دومی هم تقریبا ۶ آمپر عبور میکنه
پس نتیجه میگیریم این دو حالت اتفاق نمیافته چون نیاز مصرف کننده ۱۰ آمپر است نه ۸ آمپر و نه ۱۲ آمپر
بنابرین راهی وجود نداره جز اینکه از اولی ۵ آمپر عبور کنه و بتبع آن از دومی هم ۵ امپر عبور میکنه ‌‌
درواقع هر جریانی از یک دیود عبور کنه از دیگری هم همون جریان عبور میکنه و ما هم همینو میخواستیم
لذا اگه ۲۰ آمپ مصرف کنیم هر کدوم ۱۰ آمپر منتقل میکنه
اگه ۱۶ آمپر مصرف کنیم هر کدوم ۸ آمپر تحمل میکنه

سپاس
