مدار دیمر بر پایه اصل اختلاف فاز در روشن شدن برق ورودی و بخش کنترل دیاک عمل میکنه بطوری که همیشه کمی تاخیر قابل تنظیم ایجاد میکنه حذف خازن باعث دایم روشن موندنش میشه با یک پل دیود در ورودی میشه از تریستور هم استفاده کرد
درود
پل دیود و تریستور هم کنترل تمام سیکل را مانند ترایاک مقدور میکنه کاملا درسته ولی مورد بحث نیست
اختلاف فاز و اصطلاحات آتش و غیره را هم ولش کن
فقط به این توضیح و مثال های زیر توجه کن
می بینی بشرح زیر ، دیمر بدون خازن هم قادره نور لامپ را کنترل کنه

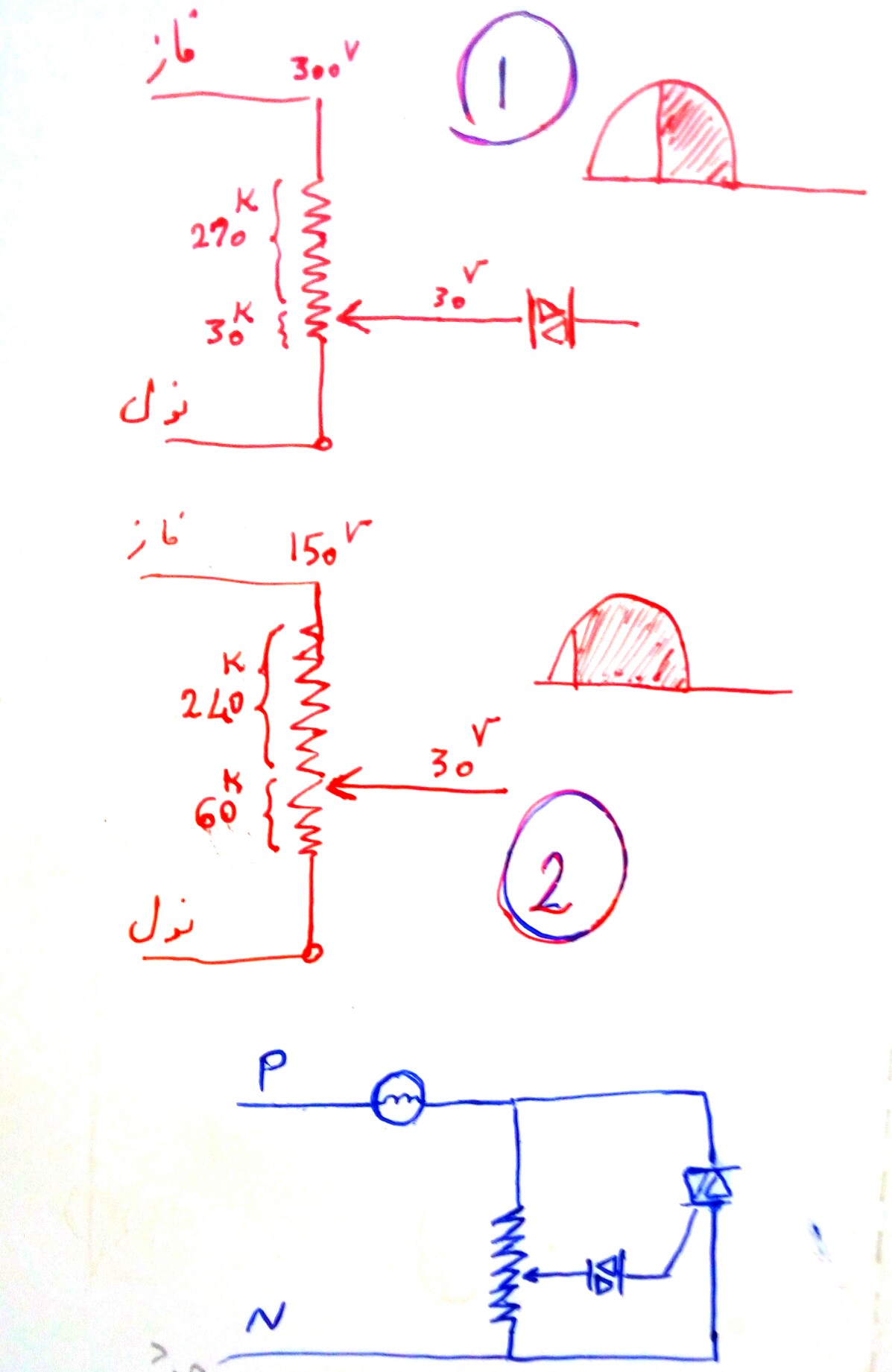

فرض کن پتانسیومتر ۳۰۰ کیلو است که ابتدا و انتهاش به برق شهر و سر وسطش به دیاک متصله

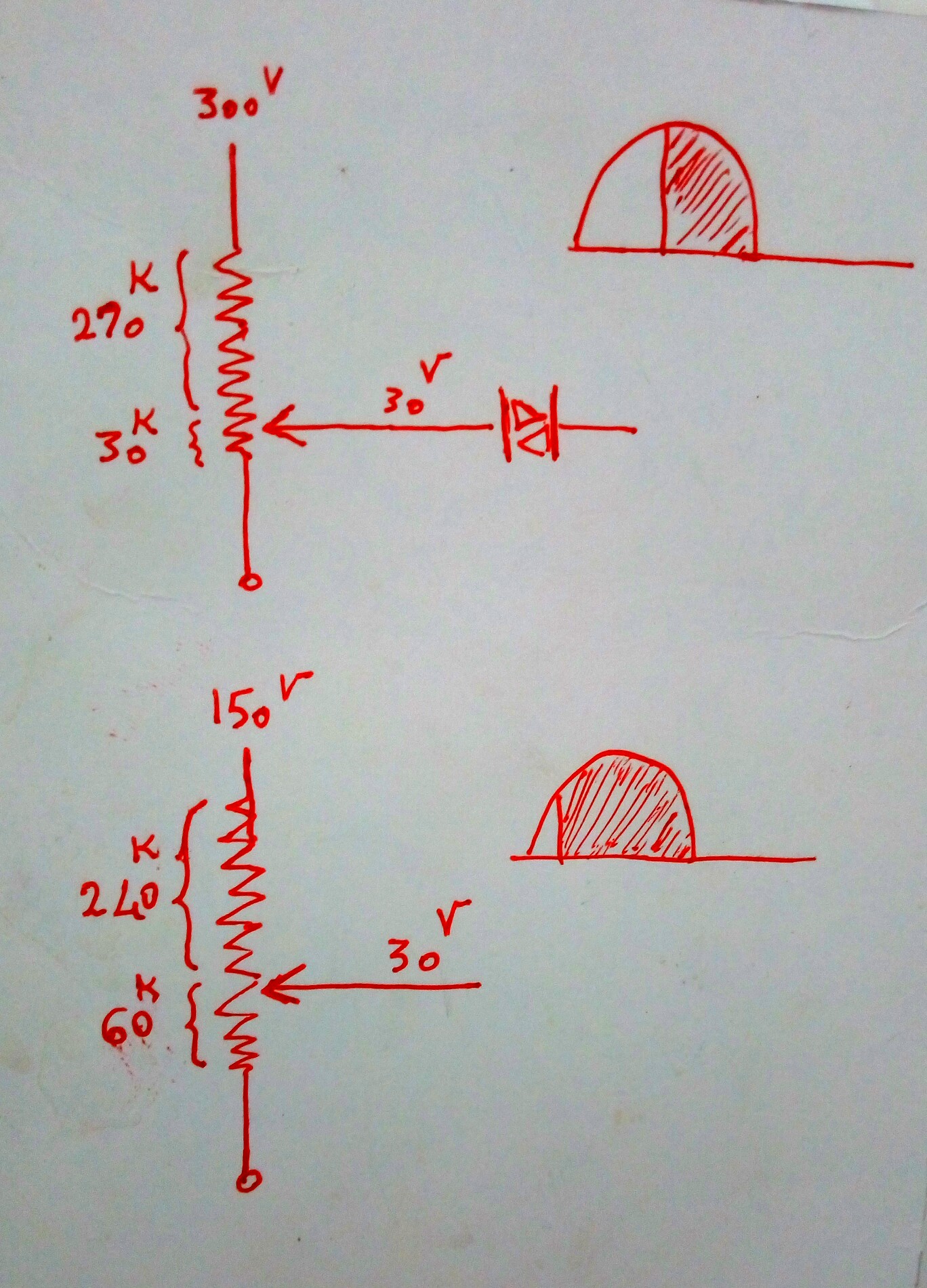

۱-حالا اگه پتانسیومتر را بچرخانیم که دو مقاومت نسبت به سر وسطش داریم که یکی ۳۰ کیلو و دیگری ۲۷۰ کیلو باشه درواقع دو مقاومت تقسیم ولتاژ داریم که اگه ۳۰۰ ولت بهش بدی سر مشترکش که سر وسط پتانسیومتره ۳۰ ولت بهمون میده آیا اینطور نیست ؟
پس دراینصورت هر زمانی برق شهر به ۳۰۰ ولت برسه سر وسط پتانسیومتر ۳۰ ولت میشه و ترایاک روشن میشه و تا پایان نیم سیکل هدایت میکنه
۲- حالا پتانسیومتر را کمی بچرخانیم که یکی ۶۰ کیلو و دیگری ۲۴۰ کیلو داشته باشیم دراینصورت هر وقت برق شهر ۱۵۰ ولت بشه سر وسط پتانسیومتر ۳۰ ولت میشه و دیاک روشن و تا پایان نیم سیکل را هدایت میکنه.
۳- حالا اگه ۹۰ کیلو و ۲۱۰ کیلو داشته باشیم سر وسط زمانی ۳۰ ولت میشه گه برق شهر ۱۰۰ ولت بشه و ترایاک روشن و....
بنابرین نور لامپ در حالت اول کمتر و حالت ۲ بیشتر و حالت ۳ بازم بیشتر میشه و از این نظر بدرستی عمل میکنه و ایرادی هم نداره
اما ضعفی داره اون ضعف چیه ؟
پاسخش بسیار ساده است.
راهنمایی
اگه در نقاط مختلف نیم سیکل امکان تحریک ترایاک را بررسی کنی متوجه میشی
سپاس
