تاپیک لامپ های کم مصرف

[gadraj]

میشه از این مدار برای تست دیاک استفاده کرد ؟ که به جای پریز دیاکمونو یزاریم

با سلام :

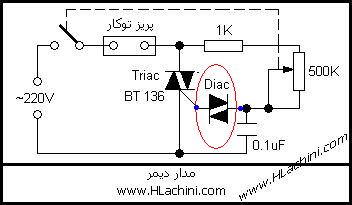

نه دیگه بجای پریز نه بلکه درست بجای دیاک موجود مدار !!! و اگر مدار سالم دیمر فوق را دارید میتونید دیاک خود را با دیاک مدار تعویض و از صحت ان اطمینان حاصل کنید . از شکل زیر کادر قرمز کمک بگیرید :
[hide] [/hide][hide][/hide][hide][/hide][hide] [/hide]
روش مناسب تست دیاک استفاده از یک ترانس 220 ولت به 48 ولت { ترانس سه سر یا دوبل 24 ولت } و امپراژش مهم نیست .
یکی از سیم های دارای 48 ولت خروجی ترانس را به یکی از پروبهای ولت متر مستقیم وصل کنید و سیم دیگر ترانس را به دیاک و خروجی دیاک را به سیم دیگر پروب ولتمتر وصل کنید باید ولتاژی با کسر حدود 33~ 30 ولتی از ولتاژ خروجی ترانس را در ولتمتر بخونید { تقریبا 30-48 =13 >> ولت باقیمانده } در این صورت دیاک شما سالم هست .
دیاک قطعه الترناتیو هست و مثبت و منفی ندارد لذا هر طرف از سر های ان را میتونید بدلخواه در مدار وصل کنید .
در مواردی به هنگام تست اگر یک مقاومت در حدود 2.2 کیلواهمی را با پروب های ولتمتر موازی کنید نتیجه دقیق تری میگیرید .
موفق باشید .



[jac]

با سلام :
نه دیگه بجای پریز نه بلکه درست بجای دیاک موجود مدار !!! و اگر مدار سالم دیمر فوق را دارید میتونید دیاک خود را با دیاک مدار تعویض و از صحت ان اطمینان حاصل کنید . از شکل زیر کادر قرمز کمک بگیرید :
hidden content may not be quoted
روش مناسب تست دیاک استفاده از یک ترانس 220 ولت به 48 ولت { ترانس سه سر یا دوبل 24 ولت } و امپراژش مهم نیست .
یکی از سیم های دارای 48 ولت خروجی ترانس را به یکی از پروبهای ولت متر مستقیم وصل کنید و سیم دیگر ترانس را به دیاک و خروجی دیاک را به سیم دیگر پروب ولتمتر وصل کنید باید ولتاژی با کسر حدود 33~ 30 ولتی از ولتاژ خروجی ترانس را در ولتمتر بخونید { تقریبا 30-48 =13 >> ولت باقیمانده } در این صورت دیاک شما سالم هست .
دیاک قطعه الترناتیو هست و مثبت و منفی ندارد لذا هر طرف از سر های ان را میتونید بدلخواه در مدار وصل کنید .
در مواردی به هنگام تست اگر یک مقاومت در حدود 2.2 کیلواهمی را با پروب های ولتمتر موازی کنید نتیجه دقیق تری میگیرید .
موفق باشید .

منظورم همون دیاک بود -دستتون درد نکنه آقای رجبی بابت راهنمایی



[jac]

فیوزهای لامپ های کم مصرف 40 و 60 واتی چند آمپری هستند؟



[farzad.]

با سلام

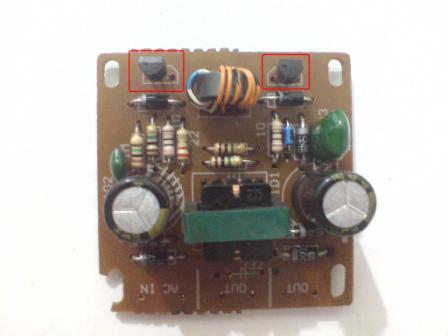

یه دونه چراغ مطالعه ذره بین دار(با لامپ دایره ای) دارم که خاموش شد بردش رو باز کردم متوجه شدم دوتا ترانزیستور13001سوخته.ترانزیستوررو عوض کردم ولی لامپ روشن نشد!!!مقاومت هارو داخل مدار چک کردم سالم بودند!دیودها سالم بودند!خازنها رو با خازن سنج تست کردم سالم بودند!فیلمان رو تست کردم سالم بود!برای تست مطمئن تر فیلیمان،لامپ رو با یه برد لامپ کم مصرف 20وات سالم تست کردم که روشن شد!تمام قطعات رو از مدار خارج کردم و تک تک تست کردم که سالم بودند!دوباره ترانزیستور رو عوض کردم که باز روشن نشد!برای اطمینان خازن ها رو هم عوض کردم نشد!برای اطمینان دیودها و دیاک رو عوض کردم نشد که نشد!میتونستم یه برد لامپ کم مصرف که فیلیمانش سوخته بود روش نصب کنم ولی چون داشت منو بازی میگرفت من هم ول کن نبودم!2شب هر بار 2ساعت روش کار کردم!!!آخه چطور یه برد کوچیک که قطعات خاصی هم نداره نباید درست بشه!پس یه تلویزیون رو باید چیکار کرد!برد رو به صورت تخصصی تر بررسی کردم و متوجه شدم ترانزیستوری که خریدم جای پایه بیس و امیترش جابه جایه!!!!!!!!!شکل برد رو میزارم و با مستطیل قرمز جای دوتا ترانزیستور رو مشخص کردم اگه دقت کنید متوجه میشید که بر طبق چاپ روی برد ترازیستور برعکس نصب کردم.حتی اگه چاپ روی برد هم در نظر نگیریم موقع جداکردن ترانزیستور سوخته بر طبق شکل برد نصب شده بود!!



[jac]

فیوزهای لامپ های کم مصرف 40 و 60 واتی چند آمپری هستند؟

میشه بجای فیوز از مقاومت 1 وات مثلا 10 اهم استفاده کرد؟



[jaxtor]

میشه بجای فیوز از مقاومت 1 وات مثلا 10 اهم استفاده کرد؟

خیر دوست عزیز هیچ وقت این کار را انجام ندهید زیرا فیوز و مقاومت معمولی با هم فرق دارند

با تشکر



[jaxtor]

با سلام
یه دونه چراغ مطالعه ذره بین دار(با لامپ دایره ای) دارم که خاموش شد بردش رو باز کردم متوجه شدم دوتا ترانزیستور13001سوخته.ترانزیستوررو عوض کردم ولی لامپ روشن نشد!!!مقاومت هارو داخل مدار چک کردم سالم بودند!دیودها سالم بودند!خازنها رو با خازن سنج تست کردم سالم بودند!فیلمان رو تست کردم سالم بود!برای تست مطمئن تر فیلیمان،لامپ رو با یه برد لامپ کم مصرف 20وات سالم تست کردم که روشن شد!تمام قطعات رو از مدار خارج کردم و تک تک تست کردم که سالم بودند!دوباره ترانزیستور رو عوض کردم که باز روشن نشد!برای اطمینان خازن ها رو هم عوض کردم نشد!برای اطمینان دیودها و دیاک رو عوض کردم نشد که نشد!میتونستم یه برد لامپ کم مصرف که فیلیمانش سوخته بود روش نصب کنم ولی چون داشت منو بازی میگرفت من هم ول کن نبودم!2شب هر بار 2ساعت روش کار کردم!!!آخه چطور یه برد کوچیک که قطعات خاصی هم نداره نباید درست بشه!پس یه تلویزیون رو باید چیکار کرد!برد رو به صورت تخصصی تر بررسی کردم و متوجه شدم ترانزیستوری که خریدم جای پایه بیس و امیترش جابه جایه!!!!!!!!!شکل برد رو میزارم و با مستطیل قرمز جای دوتا ترانزیستور رو مشخص کردم اگه دقت کنید متوجه میشید که بر طبق چاپ روی برد ترازیستور برعکس نصب کردم.حتی اگه چاپ روی برد هم در نظر نگیریم موقع جداکردن ترانزیستور سوخته بر طبق شکل برد نصب شده بود!!
مشاهده فایل‌پیوست 67877

دوست عزیز شما باید قبل از انجام این کارها ابتدا برد را ازنظر قطعی خطوط مسی مدار چاپی و قلع مردگی چک می کردید و با این صحبتهایی که کردید
من فکر می کنم که شما از ترانزیستور مشابه برای دستگاه استفاده کردید این نکته را بدانید در هر ترانزیستوری جای پایه های بیس و امیتر و کلکتور بر روی برد
فرق دارد و شما باید چون از ترانزیستور مشابه استفاده کردید ترانزیستور را از روی دیتاشیت و شکل قرار گیری پایه ها جا به جا وصل می کردید مگر انکه از
ترانزیستور اورجینال دستگاه استفاده کنید

با تشکر



[NICHICON]

با سلام
یه دونه چراغ مطالعه ذره بین دار(با لامپ دایره ای) دارم که خاموش شد بردش رو باز کردم متوجه شدم دوتا ترانزیستور13001سوخته.ترانزیستوررو عوض کردم ولی لامپ روشن نشد!!!مقاومت هارو داخل مدار چک کردم سالم بودند!دیودها سالم بودند!خازنها رو با خازن سنج تست کردم سالم بودند!فیلمان رو تست کردم سالم بود!برای تست مطمئن تر فیلیمان،لامپ رو با یه برد لامپ کم مصرف 20وات سالم تست کردم که روشن شد!تمام قطعات رو از مدار خارج کردم و تک تک تست کردم که سالم بودند!دوباره ترانزیستور رو عوض کردم که باز روشن نشد!برای اطمینان خازن ها رو هم عوض کردم نشد!برای اطمینان دیودها و دیاک رو عوض کردم نشد که نشد!میتونستم یه برد لامپ کم مصرف که فیلیمانش سوخته بود روش نصب کنم ولی چون داشت منو بازی میگرفت من هم ول کن نبودم!2شب هر بار 2ساعت روش کار کردم!!!آخه چطور یه برد کوچیک که قطعات خاصی هم نداره نباید درست بشه!پس یه تلویزیون رو باید چیکار کرد!برد رو به صورت تخصصی تر بررسی کردم و متوجه شدم ترانزیستوری که خریدم جای پایه بیس و امیترش جابه جایه!!!!!!!!!شکل برد رو میزارم و با مستطیل قرمز جای دوتا ترانزیستور رو مشخص کردم اگه دقت کنید متوجه میشید که بر طبق چاپ روی برد ترازیستور برعکس نصب کردم.حتی اگه چاپ روی برد هم در نظر نگیریم موقع جداکردن ترانزیستور سوخته بر طبق شکل برد نصب شده بود!!
مشاهده فایل‌پیوست 67877

به نام خدا

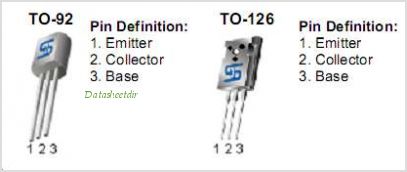

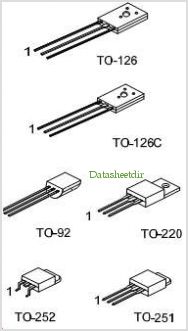

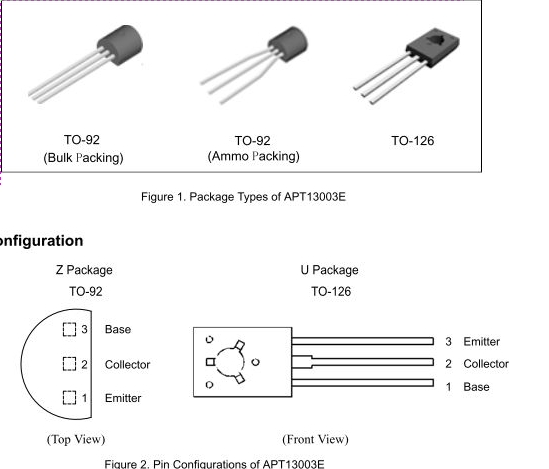

دوست عزیز موضوعی که شما در مورد ان صحبت کرده اید کاملا درست می باشد ترانزیستور های 13001 تا 13003 در پکیج و بسته بندی های مختلف وارد بازار شده است .
که در موقع تعمیرات گمراه کننده میباشد



[farzad.]

دوست عزیز شما باید قبل از انجام این کارها ابتدا برد را ازنظر قطعی خطوط مسی مدار چاپی و قلع مردگی چک می کردید و با این صحبتهایی که کردید
من فکر می کنم که شما از ترانزیستور مشابه برای دستگاه استفاده کردید این نکته را بدانید در هر ترانزیستوری جای پایه های بیس و امیتر و کلکتور بر روی برد
فرق دارد و شما باید چون از ترانزیستور مشابه استفاده کردید ترانزیستور را از روی دیتاشیت و شکل قرار گیری پایه ها جا به جا وصل می کردید مگر انکه از
ترانزیستور اورجینال دستگاه استفاده کنید

با تشکر

با سلام
نه خیر دوست عزیز 13001ازفراوانترین ترانزیستورها است دلیلی نداره مشابه قرار بدم!!!!



[هادیان]

با سلام
یک لامپ کم مصرف 50 وات را می خواستم تعمیر کنم که جای پایه های خازن را برعکس قرار دادم و فیوز و ترانزیستورها و مقاومتهای کم اهم و دیودهای یک سو ساز سوختند تعویض کردم و بعد از کلی وقت گذاشتن خازن 223 و 222 را نیز تعویض کردم اما به جای خازن 222 خازن 223 قرار دادم لامپ روشن می شه اما ترانزیستور ها داغ می کنن لطفا بگوئید عیب کار کجا می باشد
با تشکر
